원체스터의 분해조립은 카빈모델이나 랜달모델모두 거의 동일하게 분해조립이 됩니다.. 여기서는 랜달을 기본으로 살펴보도록 하겠습니다.

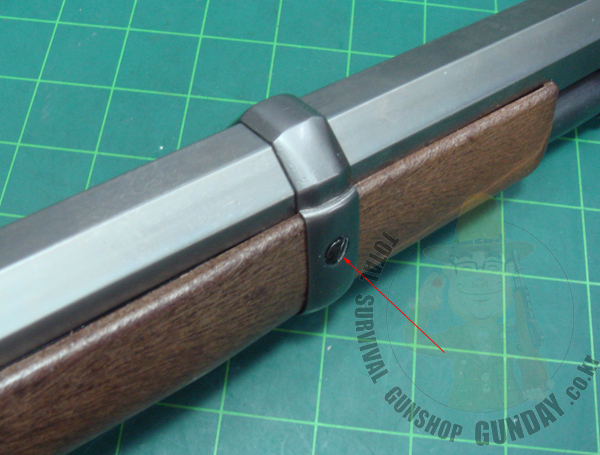

먼저 총열의 핸드가드를 분리하기 위해서는 화살표와 반대쪽의 나사를 풀어주고 링을 총구쪽으로 밀어내면 핸드가드는 분리가 됩니다.
|
|
|

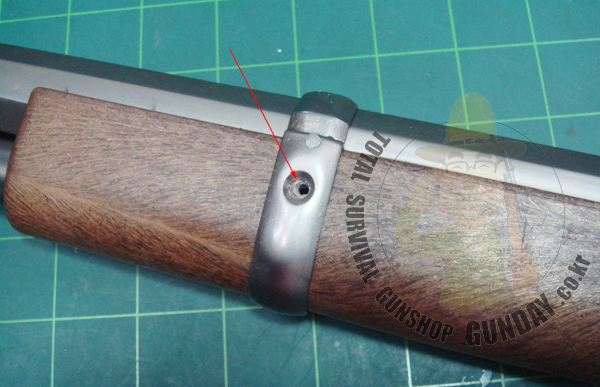

화살표의 나사구멍은 프라스틱재질이므로 너무 강하게 잠그면 손상이 되므로 적당한 압력으로 조여주셔야 하며 많은 분해조립으로 손상이 될수 있으므로 최소한의 분해조립을 하시는것이 좋을것입니다.
|
|
핸드가드 링을 앞으로 전진을 시켜면 홉업조절부분이 나타납니다.
외관을 최대한 손상시키지 않을려는 제조사의 노력?이 보이는 부분입니다.

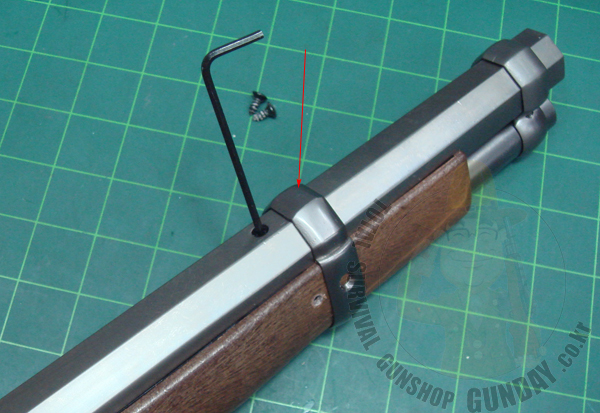

홉업조절은 무두볼트를 조이면 홉업이 강해지며 조절시에는 링을 사진처럼 약간만 전진시킨상태에서 사격을 하면서 조절을 하시고 조절이 끝나면 다시 원위치시켜서 나사로 고정을 해주시면 됩니다.
|
|
|

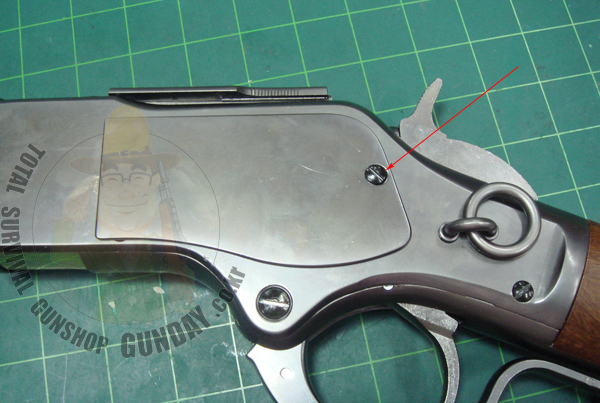

다음은 총열부분을 분리하기 전에 먼저 화살표의 나사를 풀어서 몸체의 내부 모습을 확인해보시는것이 조립시 많은 도움이 될것입니다.
|
|
|

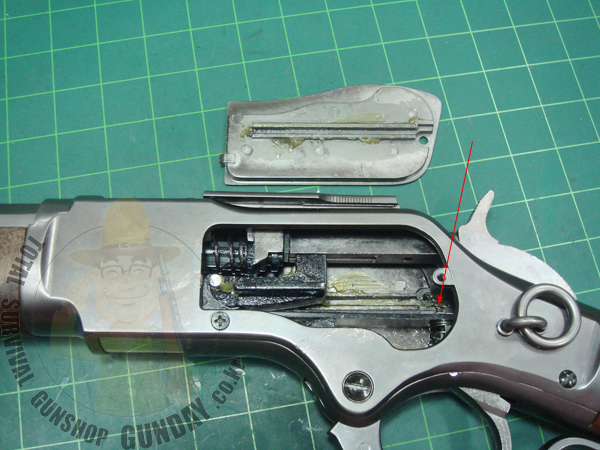

내부의 모습입니다.. 화살표 부분의 트리거바와 방아쇠 부분의 스프링등을 잘 관찰해서 조립시 동일하게 조립이 되도록 꼭 기억을 해두세요.
|
|

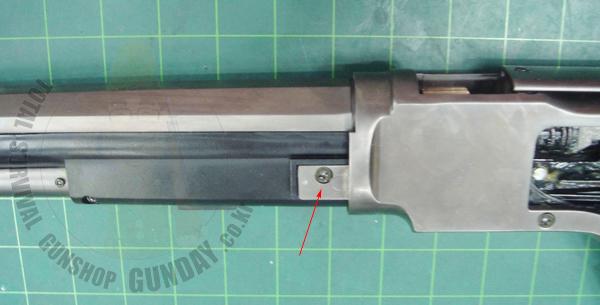

다음은 총열부분을 분리하기 위해서 화살표의 나사를 분리합니다.
윈체스터에는 나사의 종류가 동일하지않으며 메탈용과 프라스틱용 그리고 길이등이 약간씩 차이가 있으므로 분리시 꼭 구분을 해서 정확한 위치에 조립이 되도록 하세요..
|
|
|

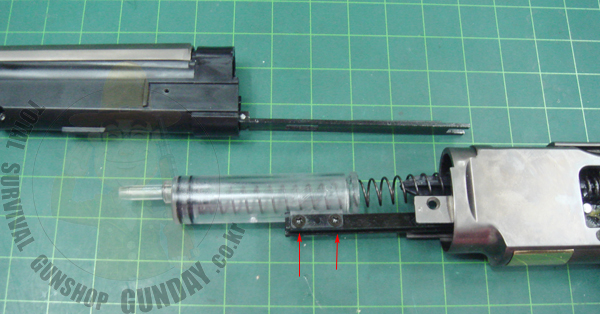

위의 나사를 분리한후에는 총열과 몸체는 사진처럼 앞뒤로 분리가 됩니다...
|
|
|

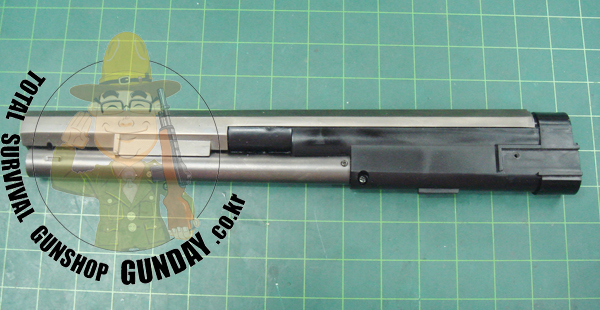

총열부분입니다..
|
|

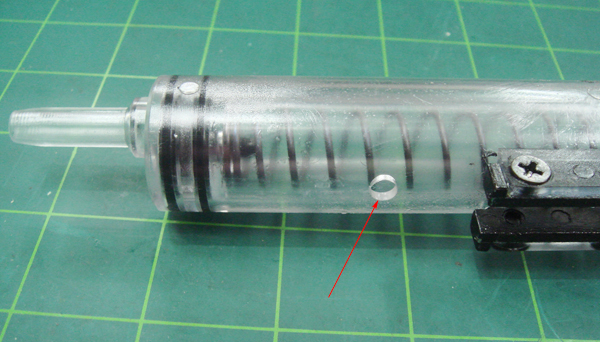

랜달의 경우는 총열의 길이가 짧으므로 카빈모델과는 달리 가속실린더를 사용합니다.
가속실린더는 실린더의 압력이 가장 강할때 총열에서 비비탄을 밀어주기 위해서 에어를 누출시켜주며 통실린더를 사용하게되면 미처 압력이 생기기 전에 총구에서 비비탄이 빠져나가버리므로 총열의 길이와 실린더의 용적은 맞춰주셔야 가장 효과적인 탄속이 나온답니다.
|
|

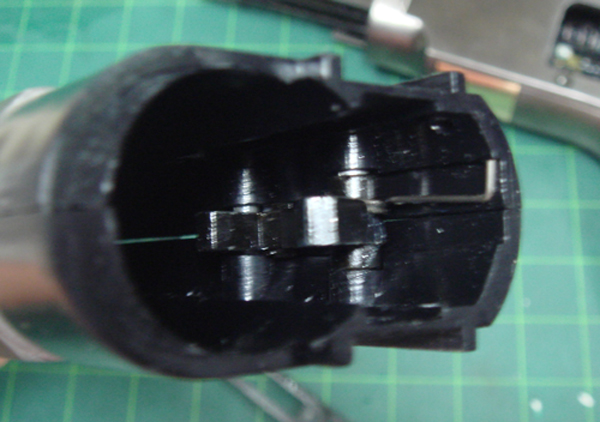

총열의 시어부분으로 사진으로는 잘 표현이 되지 않네요..
자세한 참고는 설명서의 그림을 참고해보시면 잘 나와있답니다.
|
|

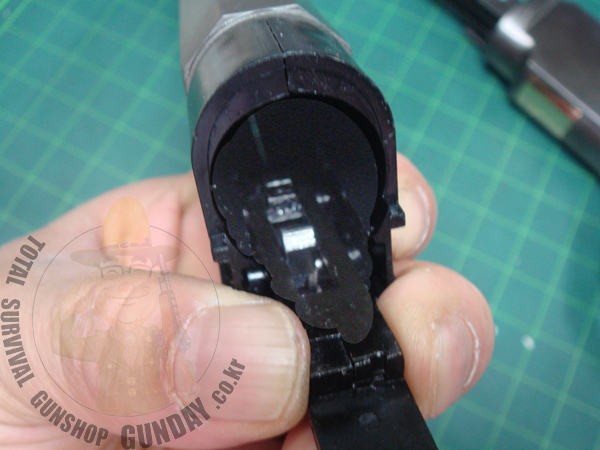

이제는 조립을 하는 단계로 시어와 트리거바를 사진처럼 조립을 한다음 몸체에 조립이 될때까지 이상태가 계속 유지되어야 합니다.
트리거 바가 정상위치에서 이탈이 되면 총열이 완벽히 조립이 되지 않으며 발사가 되지 않는답니다.
|
|
|

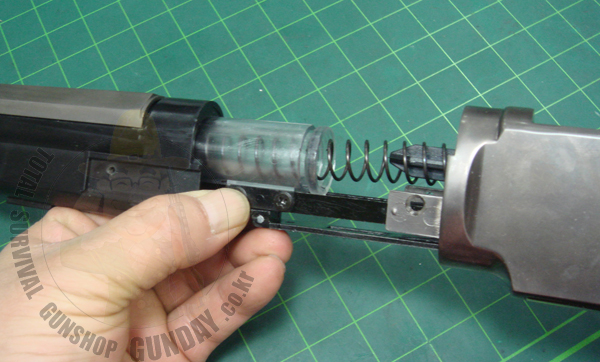

시어부분과 트리거바를 잘 고정해둔 상태에서 트리거바는 몸체로 실린더 부분은 총열부분으로 서로 결합을 시켜주시면 됩니다.
|
|
트리거 바가 방아쇠근처까지 근접한 모습입니다.
이부분에서 화살표부분에 조립을 하기 위해서는 방아쇠의 스프링을 밑으로 내려서 트리거바가 정확히 조립이 되도록 하면서 총열을 끝까지 밀착시켜주시면 된답니다.
|
|

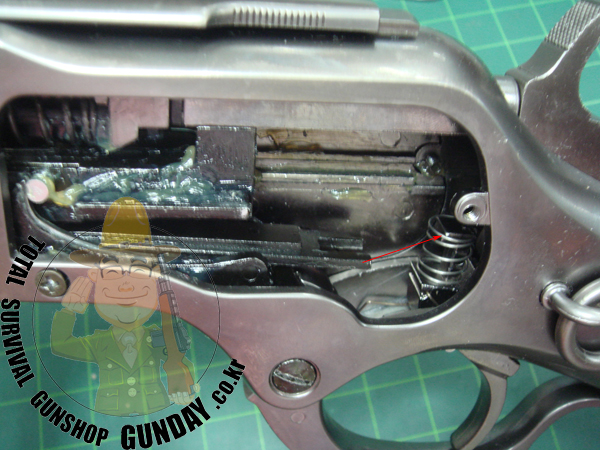

트리거바가 방아쇠부분에 결합된 모습입니다.
이제는 분해의 역순으로 조립을 해주시면 된답니다..
|
