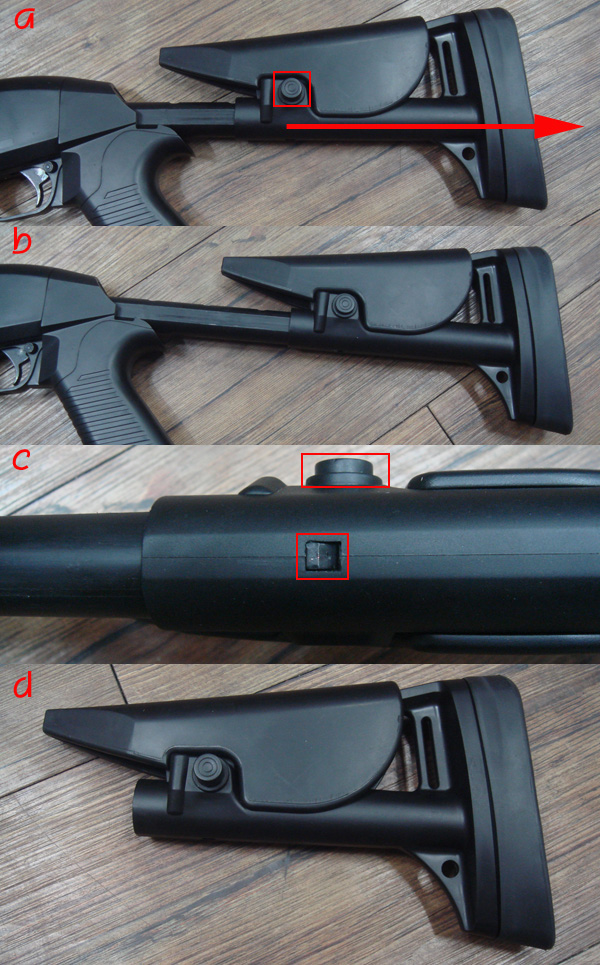

스톡을 분리하겠습니다.
a.ㅁ버튼을 누른상태로 스톡을 끝까지 뺍니다.
b.스톡이 끝까진 빠진모습입니다.
c.아래 ㅁ부분에 걸려서 한번에 안빠지는 겁니다. ㅁ부분을 눌러주면서 스톡을 분리합니다.
d.스톡이 분리된 모습입니다.
|
|

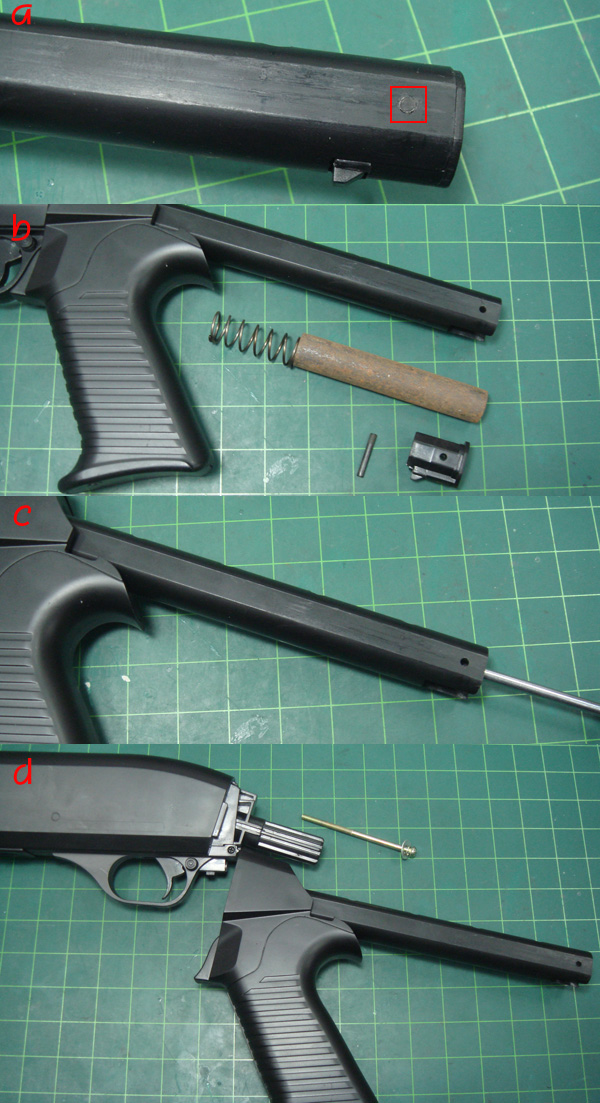

a.ㅁ핀을 분리하면
b.요렇게 분리가됩니다.
c.긴십자드라이버로 내부나사를 분리해주면
d.요렇게 분리가됩니다.
|
|

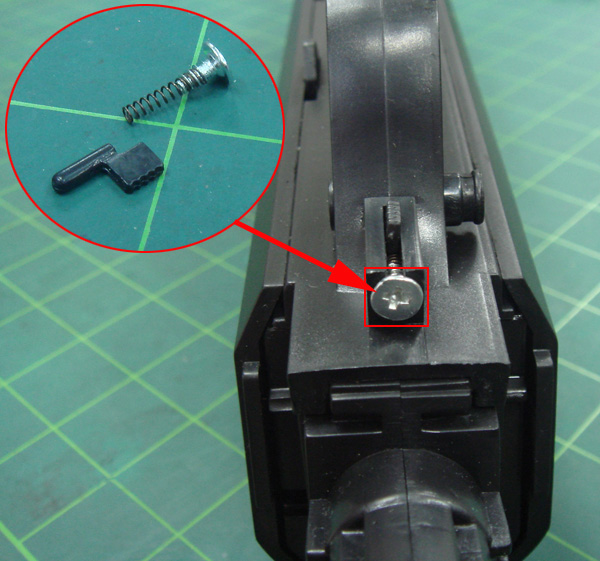

ㅁ나사를 분리해줍니다.
ㅇ부품이 분리된 모습입니다.
|
|
몸통 덮개를 분리하겠습니다.

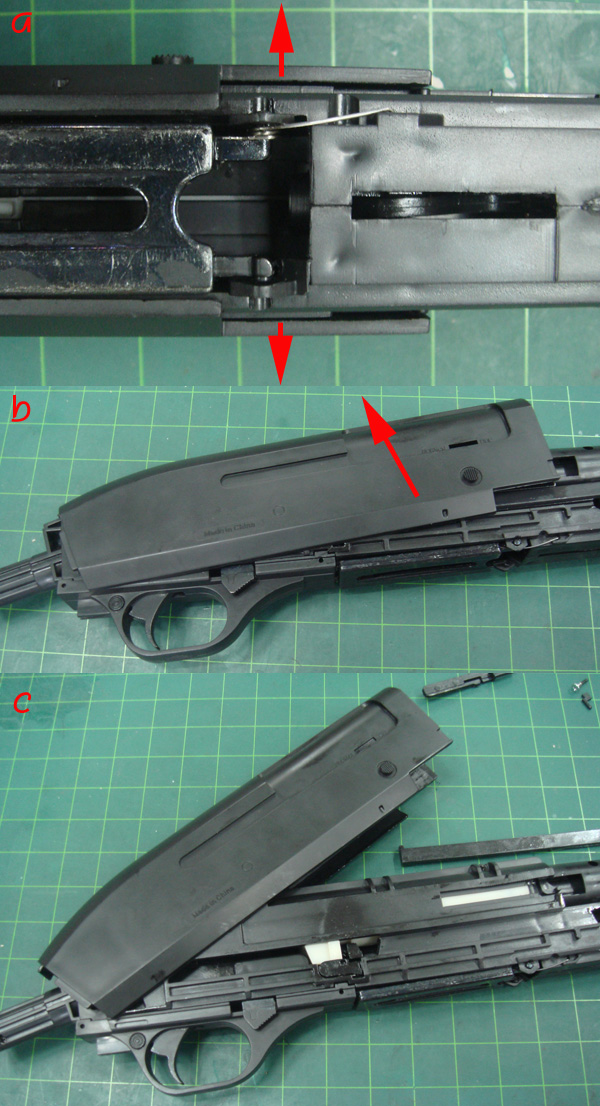

a.몸통덮개를 화살표방향으로 벌려주면서 (힘쫌 써야합니다.^^)
b.화살표 방향으로 들어줍니다.
c.덮개가 거의다 분해된 모습입니다.
|
|

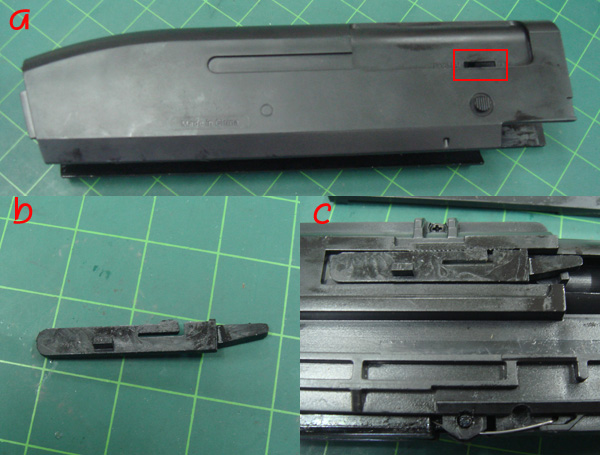

a.몸통덮개가 분리된 모습입니다. 분해전에 ㅁ부분에홉업레버가 나와있죠^^
b.몸통덮개를 분리하면 홉업레버도 따라 분리된답니다.
c.제조립시 요렇게 위치합니다.
|
|
|

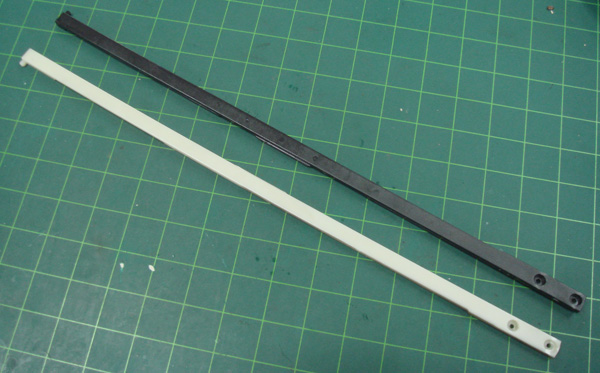

양쪽 장전바를 분리합니다.
|
|
|

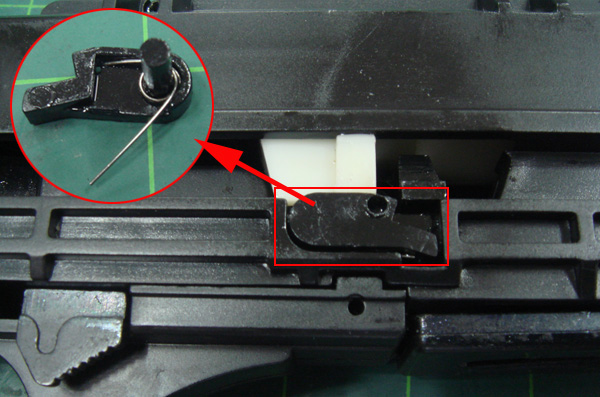

ㅁ부품을 분리합니다.
ㅇ분리된 부품의 모습입니다.
|
|
몸통의 나사들을 모조리 분리해줍니다. 제조립시 헛갈리지않게 나사를 순서대로 두세요!^^

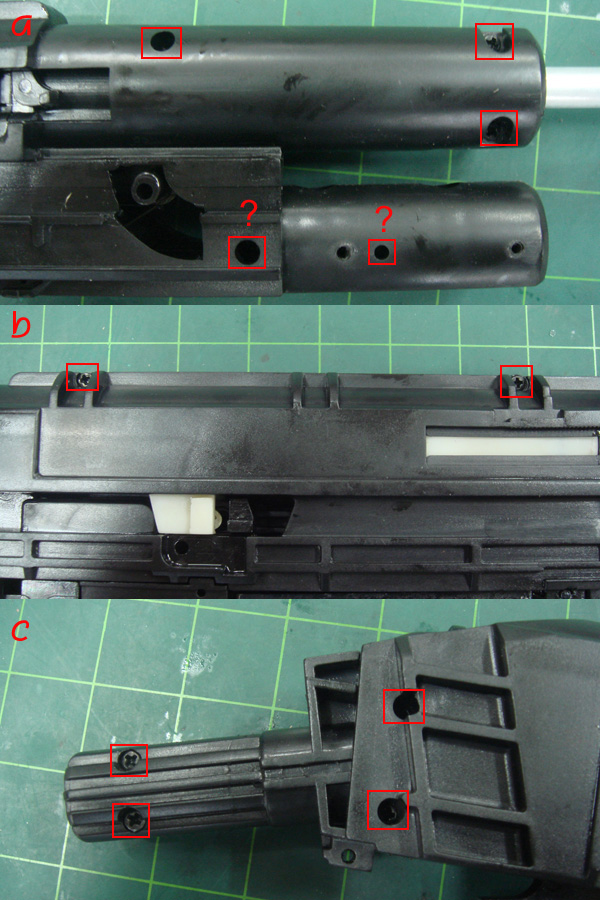

a.ㅁ나사들을 분리합니다. 여기서ㅁ?두곳중에 어디에 나사가 있는지 까먹었네요ㅜㅜ 두곳중 나사가있는곳에 나사를 풀어주시면 됩니다.
(좌측이 나사가 위히하는 곳입니다.)
b.ㅁ나사를 분리합니다.
c.ㅁ나사를 분리합니다.
|
|

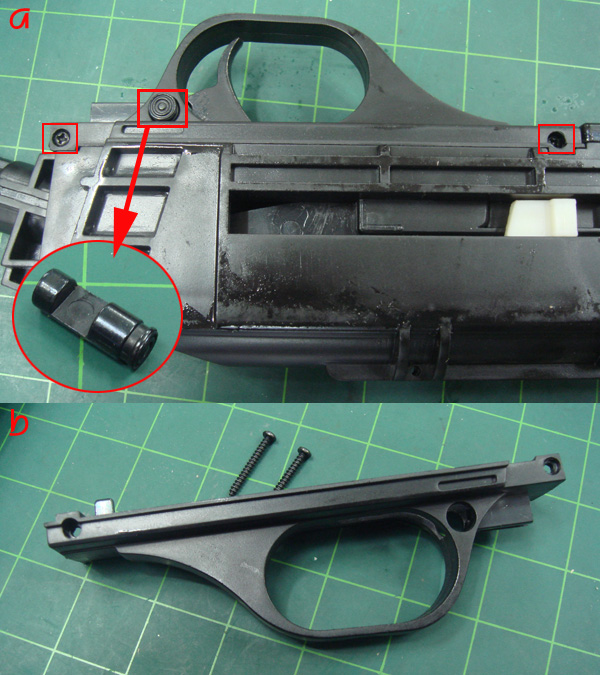

a.ㅁ안전래버를 분리합니다. ㅁ나사두개를 분리합니다. ㅇ안전레버가 분리된 모습입니다.
b.방아쇠울이 분리된 모습입니다.
|
|

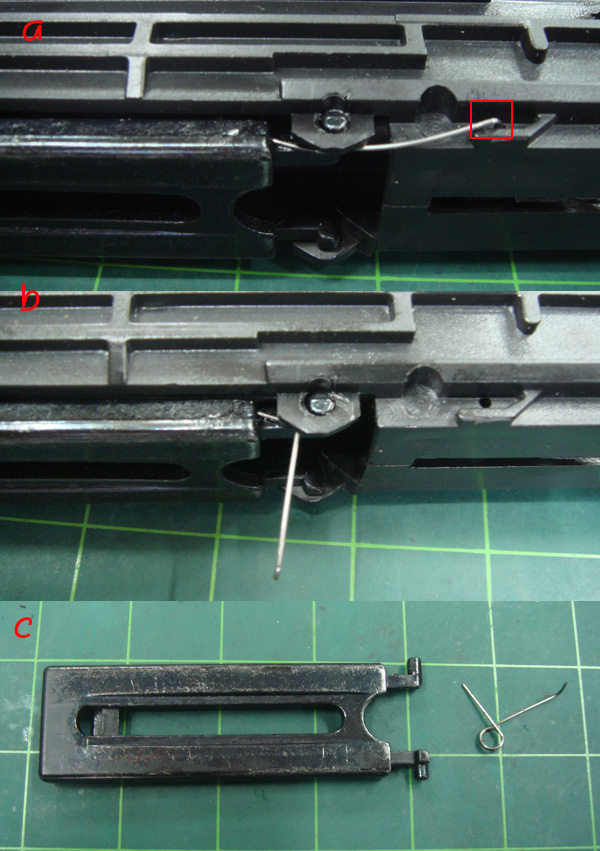

a.ㅁ부분 스프링을 분리합니다.
b.분리된 모습이구요 스프링이 어떻게 위치하는지 잘기억해두세요!^^
c.몸통을 살짝 벌려주면서 탄피덮개를 분리합니다.
|
|
|

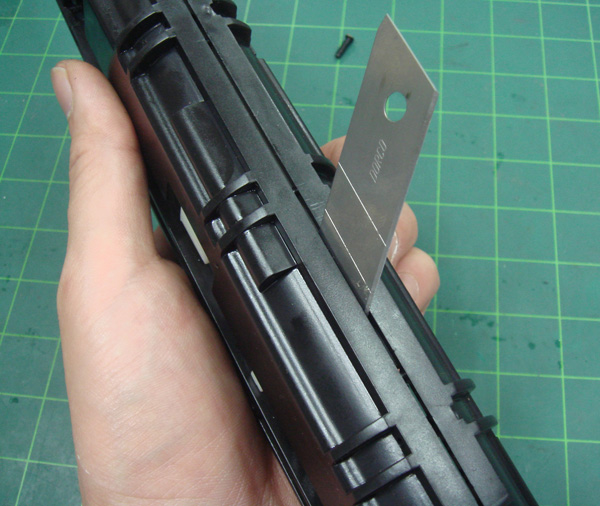

칼날들을 이용하여 몸통 여기저기를 조금씩 벌려줍니다. 사진처럼 잡고하지 마시고 잘눕혀놓고 작업하세요^^
|
|

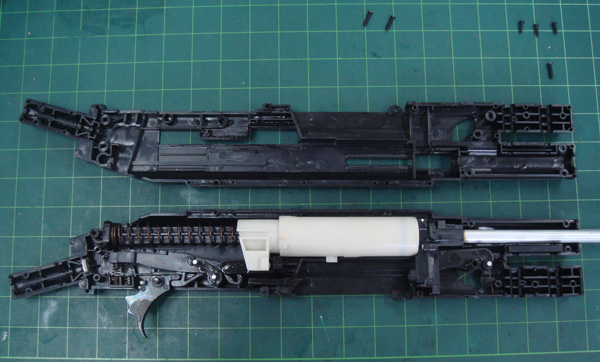

몸통을 2단분리 시킵니다.
아래 리뷰 계속~~~
|
