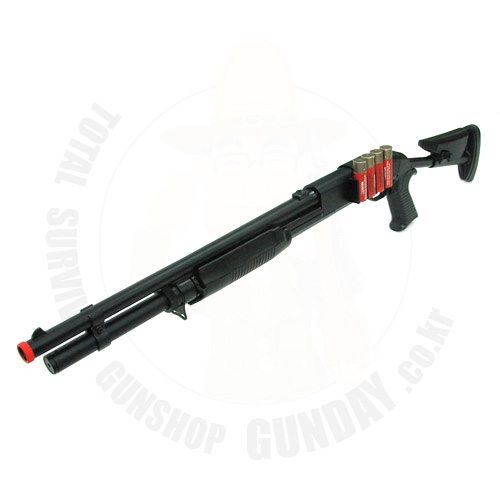

더블이글사에서 만든 베넬리 M1014 샷건입니다.
한번 장전시 1발이 발사되는 시스템이며 가변홉업으로 홉업조절이 가능하답니다.
스톡은 Extended Buttstock 으로 4단까지 길이 조절이 가능합니다.
쉘카드리지 4개와 홀더가 포함되어있어 사진처럼 바로장착하고 사용할수 있답니다. 비비로더도 하나 포함되어있답니다.
기본분해 방식은 마루이 제품과 거의 비슷합니다.
지금부터 분해를 시작해 보겠습니다.
|
|
|

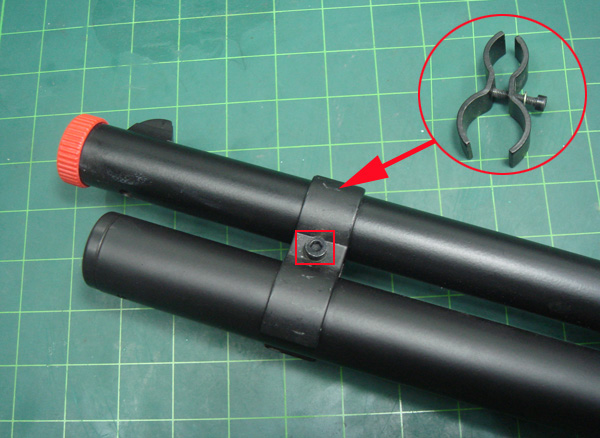

ㅁ육각나사를 분리하면 ㅇ부품이 분리됩니다.
|
.jpg)
|

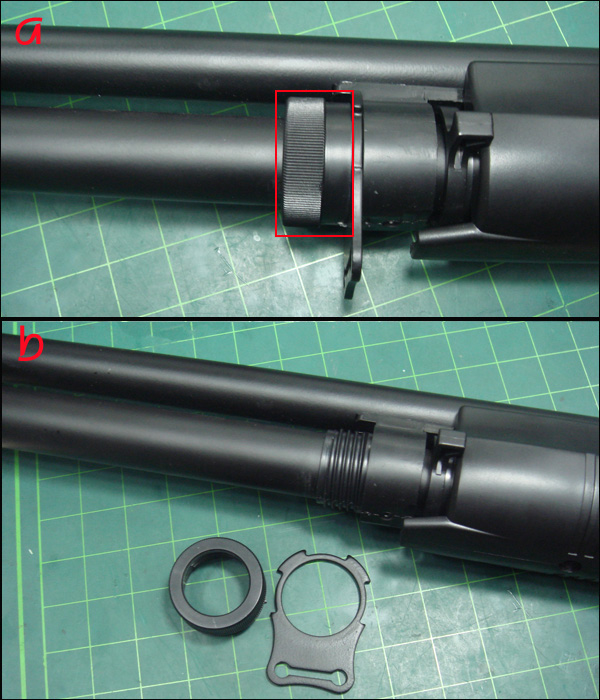

a.ㅁ부품을 시계반대 방향으로 풀어서 분리해줍니다.
b.부품이 분리된 모습입니다. 뒤쪽 스위벨은 그냥쉽게 빠진답니다.
|
.jpg)
|

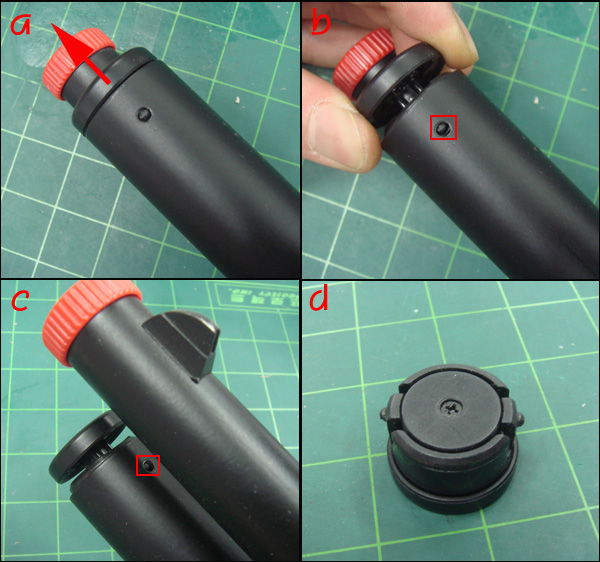

a.앞뚜껑을 화살표 방향으로 당겨 줍니다.
b.사진처럼 당기면서 ㅁ돌기부분을 적당한 도구로 눌러줍니다
c.위쪽에도 ㅁ돌기부분이 있습니다. 이부분도 눌러주면서 앞으로 당기면
d.부품이 분리됩니다. 사진에 보이듯이 양쪽 돌기부분에 걸려있는 겁니다.
*재조립시도 앞부분을 당긴상태에서 돌기들부터 원위치하고 앞부분을 원위치 하시면 됩니다.
|
|
|

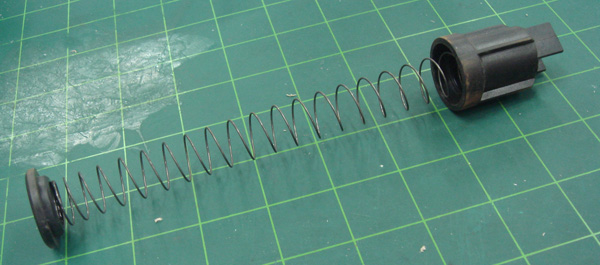

앞뚜껑을 분리하고 사진의 부품을 분리합니다.그냥 빼네시면됩니다.
|
|

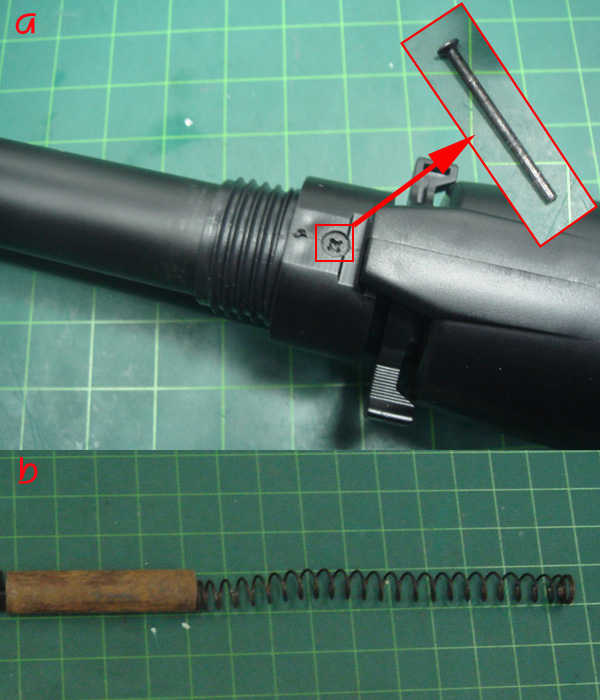

a.ㅁ나사를 분리합니다.*무개추와 스프링이 나사를 밀고있으므로 나사분해시 무게추를 긴드라이버등으로 뒤로 밀어주면서 나사를 분리합니다.
b.무개추와 스프링이 분리된 모습입니다.
|
|
|

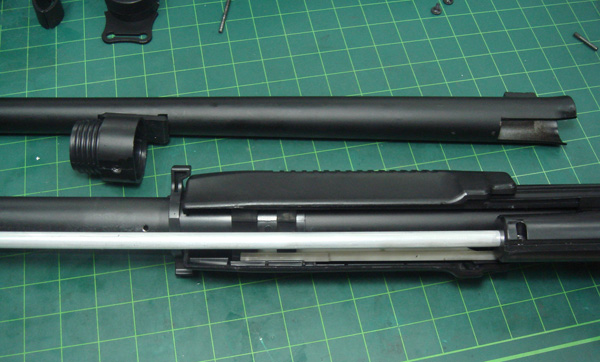

긴나사를 분리하고 나서 윗쪽아웃바렐을 앞으로 빼주시면 사진처럼 이너바렐이 들어나면서 아웃바렐이 분리가 됩니다.
|
|

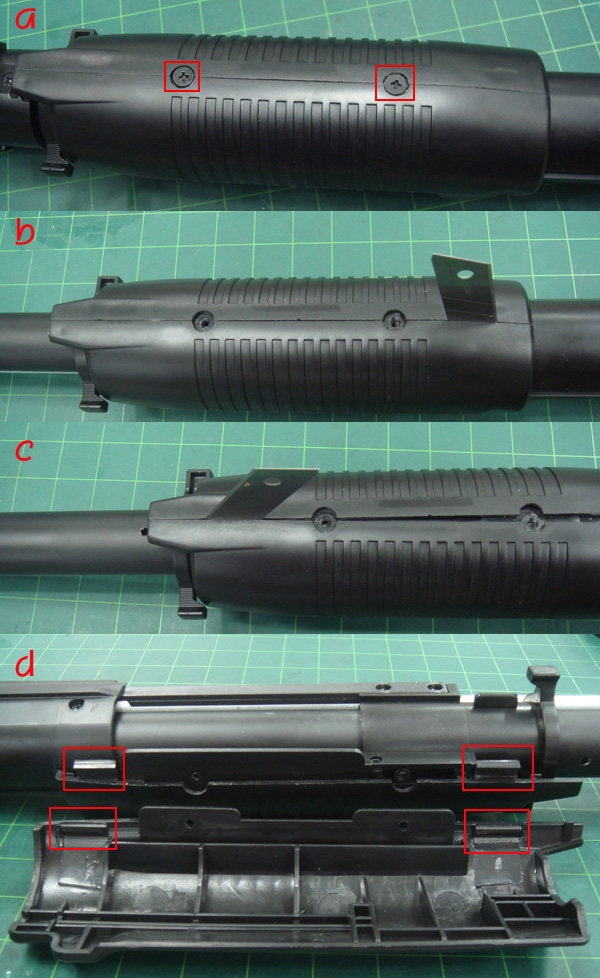

a.ㅁ나사 두개를 분리합니다.
b.뒷부분에 사진처럼 큰카터날등을 사용하여 벌려줍니다.
c.앞쪽도 같은 방식으로 벌려주시면 장전손잡이가 2단분리됩니다.
d.ㅁ부분이 서로 물려있어서 쉽게분리가 되지않는답니다. 카터칼날등으로 벌리실때 위쪽ㅁ부분을 눌러주면서 벌리면 좀더 쉽게 분리가된답니다
=================================
다른 방벙의 설명입니다.
아래의 방법으로 분리를 해보세요.
a에서 나사 두개분리합니다.
그다음 장전레버는 총을 똑바로 잡은 상태라면 오른쪽이 먼저 분리가 됩니다
사진d에서 오른쪽이 먼저 분리된 모습입니다
오른쪽 장전레버를 분리할때에는 장전레버를 총열반대쪽을 먼저 벌려주면서 사진D부분이 고정이 되어있으므로 ㅁ부분이 이탈이 되도록 밀어주면서 분리를 하면 쉽게 분리가 됩니다.
사진 b,c의 과정은 필요하지 않을것입니다.
그다음은 좌측장전레버는 나사한개를 풀어주시면 힘없이 분리가 된답니다.
|
|
|

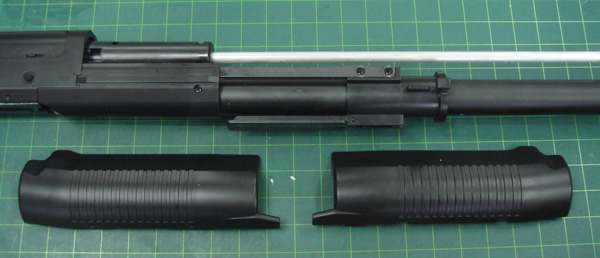

장전손잡이가 2단분리된 모습입니다.
|
|

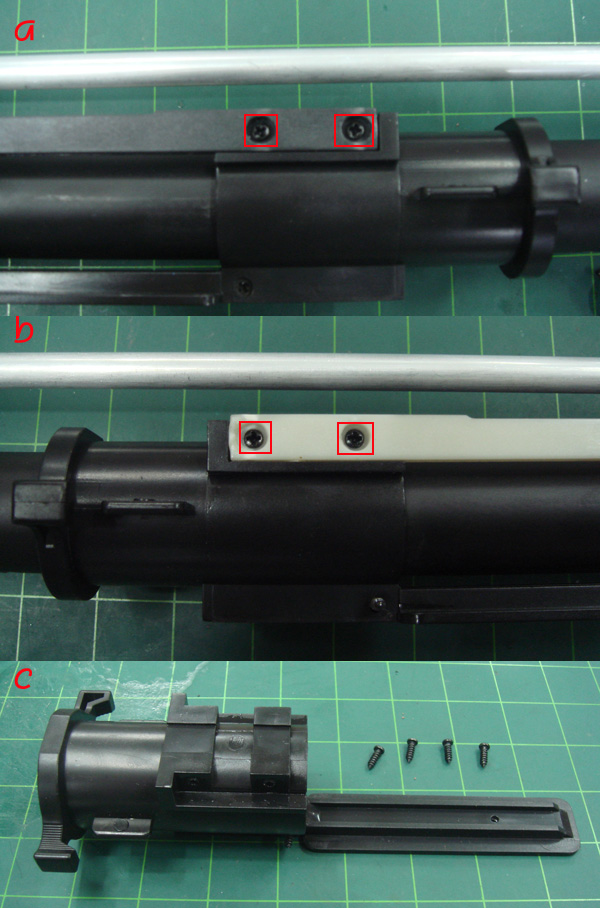

a.ㅁ나사두개를 분리합니다.
b.반대쪽 ㅁ나사두개도 분리합니다.
c.사진의 부품을 앞쪽으로 뽑아내시면 쉽게 분리가 됩니다.
|
|

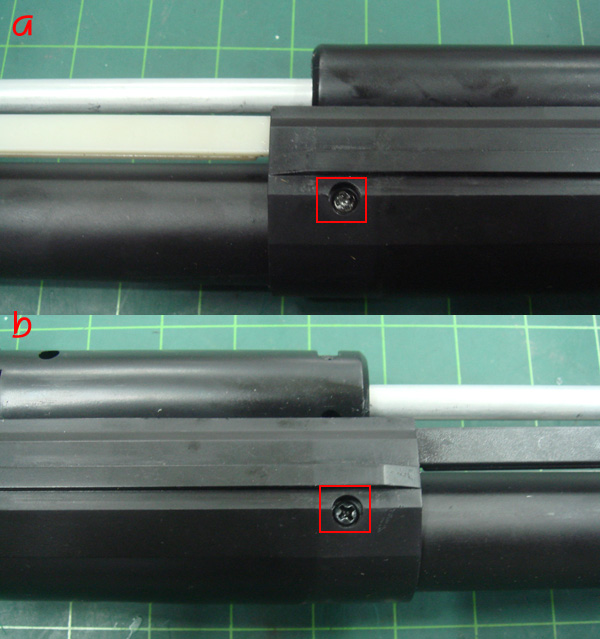

a.ㅁ나사를 분리합니다.
b.반대쪽 ㅁ나사도 분리합니다.
|
|

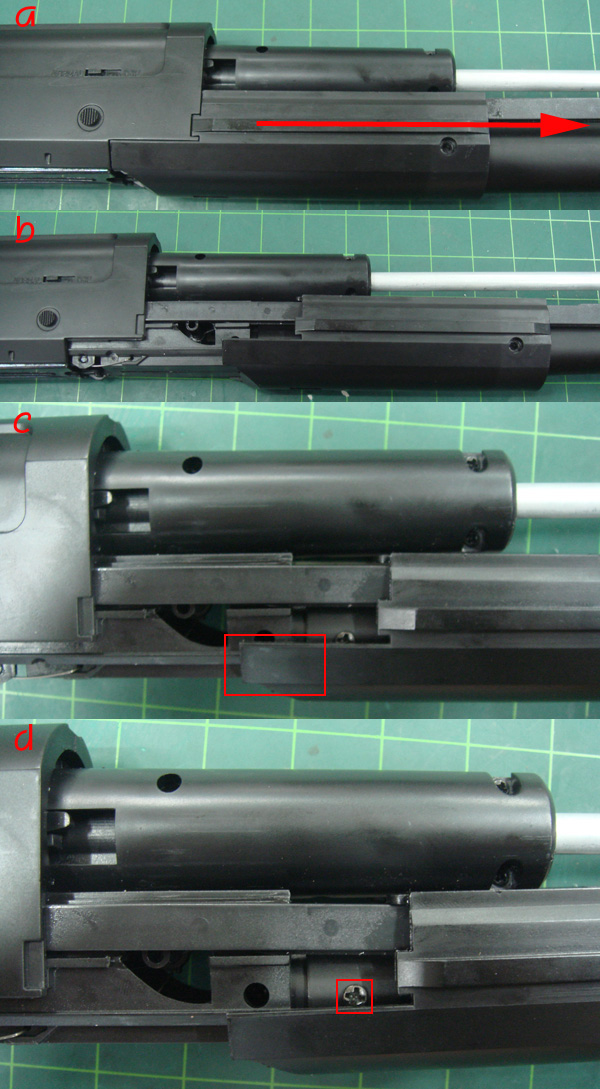

a.부품을 화살표 방향으로 가는곳 까지만 밀어줍니다.
b.여기까지 밀린답니다.
c.안쪽나사분리를 위해 ㅁ부분을 아래d사진처럼 살짝들어서 밑으로 이탈시킵니다.
d.ㅁ나사를 분리해줍니다. 반대쪽도 같은 방식으로 나사를 분리해주시면 됩니다.
|
|

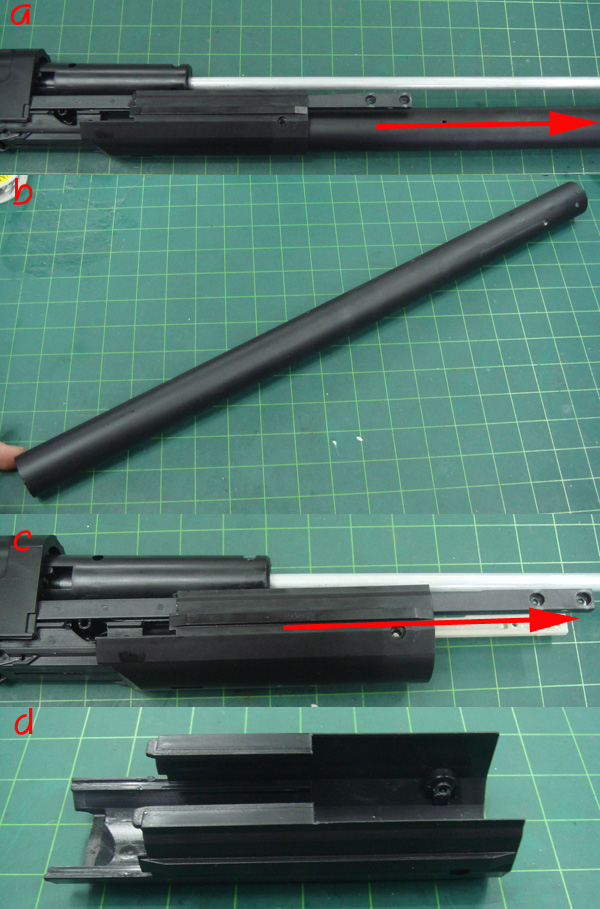

a.부품을 화살표 방향으로 분리합니다.
b.부품이 분리된 모습입니다.
c.부품을 화살표 방향으로 분리합니다.
d.부품이 분리된 모습입니다.
아래 리뷰 계속~~~
|
