마루이 SOPMOD M4(블로우백) 모델 파브 제거리뷰입니다.
|
.jpg)
|
|

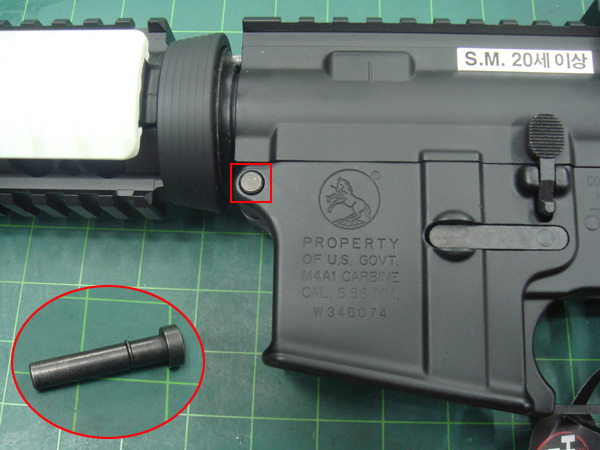

ㅁ앞쪽 바디핀을 분리합니다.
|
.jpg)
|

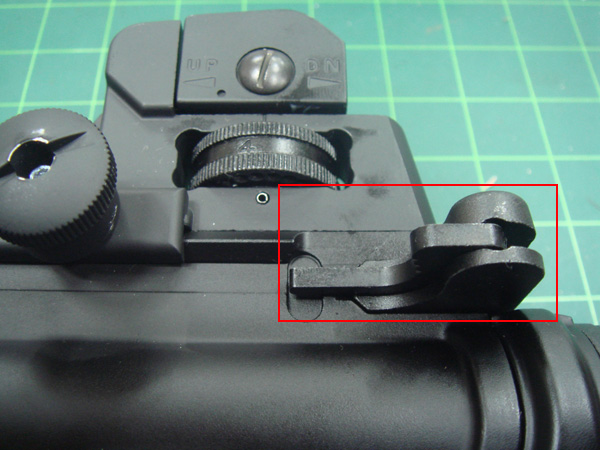

ㅁ장전 손잡이가 상부리시버를 잡고있답니다.
다른m4와 달리 장전 손잡이가 기어박스 위쪽에 위치하고 있어서 장전손잡이를 당겨주지않으면 분리가 안됩니다.
|
.jpg)
|

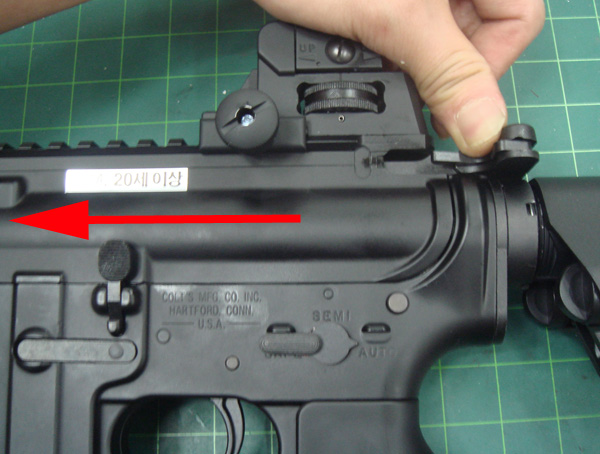

장전손잡이를 뒤로 살짝 당겨주고 상부리시버를 화살표방향으로 밀어줍니다.
참고로 신형의 경우 바디의 흔들림을 잡아주기위해 좌우에 프라스틱이 추가되어있으며 조립법은 HK416D의 리뷰를 참고해보시면 확인할수 있습니다.
마루이 차세대 M4 (HK416D) 홉업챔버분해 ==> 바로가기 클릭하세요.
|
.jpg)
|

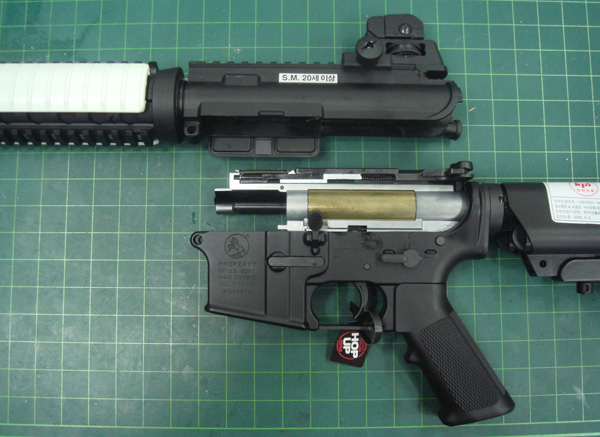

상하부 리시버가 분리된 모습입니다. 장전손잡이가 기박 위쪽에있죠^^
|
.jpg)
|

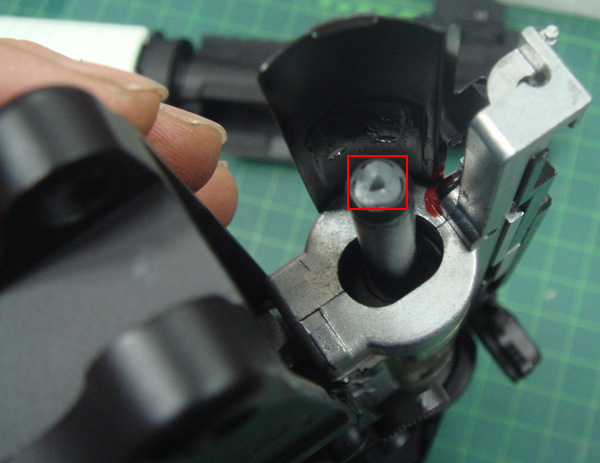

ㅁ노즐앞쪽에 파브가걸려있네요!
여기서 다시 확인을 하셔야 합니다.
사진처럼 고무가 노즐속에 들어가 있는 경우도 있지만
수입시기에 노즐외부에 프라스틱이 들어가서 노즐이 완전히 전진하는것을 막아주는 방법(2018년버젼)도 있답니다.
위와 같이 노즐에 고무가 막혀있는 경우라면 아래사진을 참고하시고
노즐이 막힌경우가 아니라면 아래의 링크를 참조하시면 일반 전동건용 M4를 확인하실수 있으며 노즐의 모양과 파브(프라스틱)의 모양은 약간 다르지만 같은 방벙이므로 아래의 링크를 참고해주세요
여기를 클릭하시면 바로 이동합니다..
|
.jpg)
|

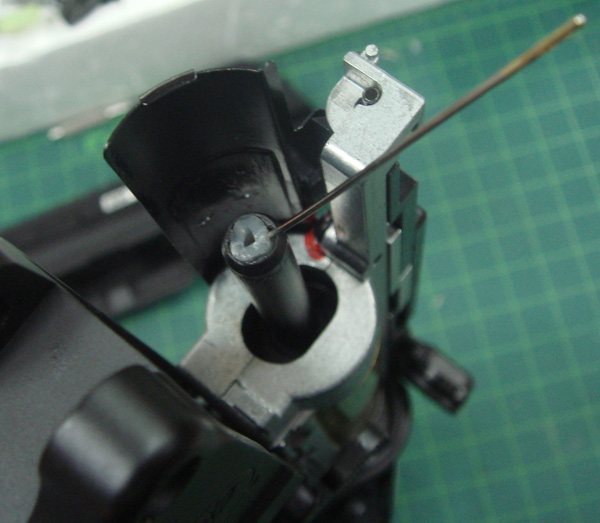

바늘을 사용하여 파브를 뽑아냅니다.
주의점은 속으로 밀려들어가면 기어박스를 분해해야 하므로 신중하게 작업하셔야 합니다.
그리고 노즐주위가 손상이 되지 않으면서 고무만 빼내셔야 한답니다.
|
.jpg)
|
|

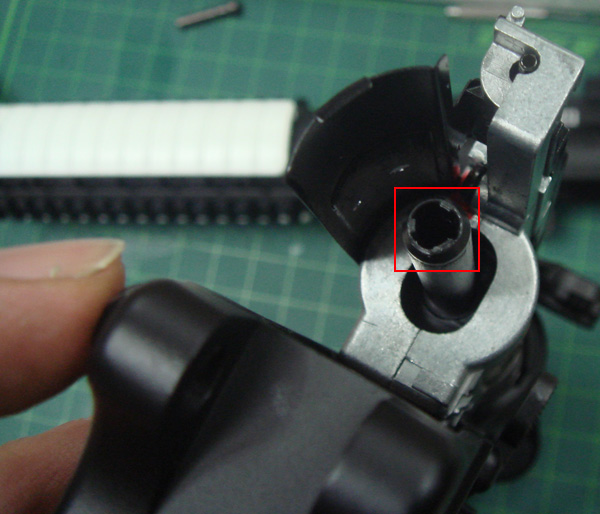

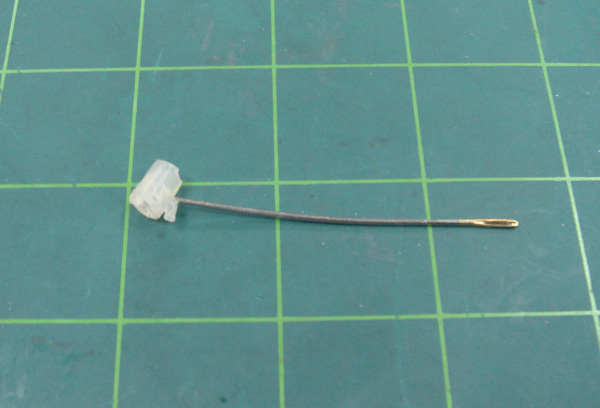

파브가 제거된 모습입니다.
|
.jpg)
|
|
파브제거후 노즐의 모습입니다.
|
|

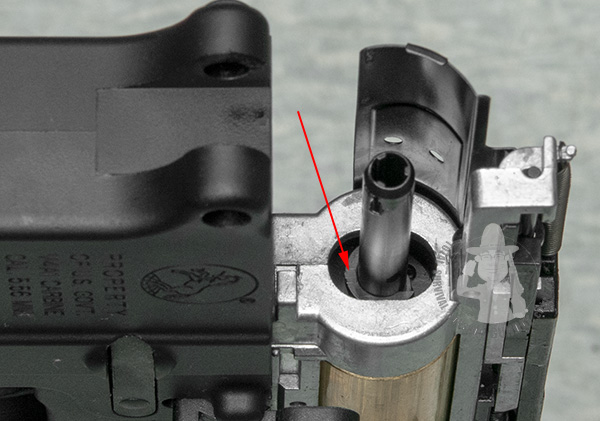

위의 모습은 또다른 파워브레이크로 화살표의 프라스틱이
노즐의 전진을 막아주면서 노즐이 챔버속으로 들어가지 못하게 하는 파워브레이크 입니다.
|
