이사카를 간단히 분해 해보겠습니다.
우선 탄창을 먼저 분리합니다.^^
|
|
|

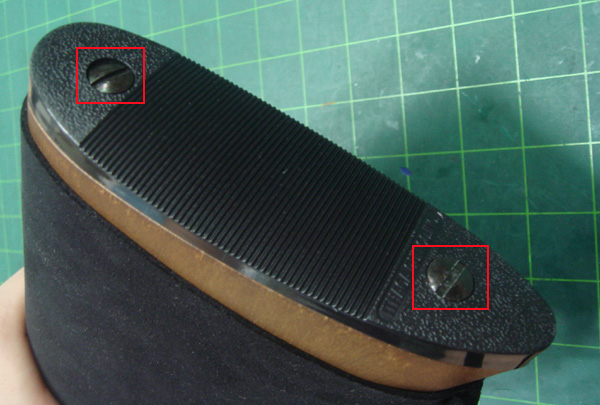

개머리판 ㅁ2개의 나사를 분리합니다.
|
|
|

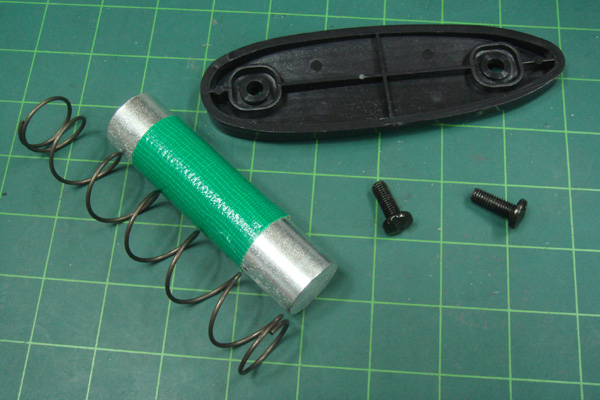

개머리판 뚜껑이 분리되면 무개추와 스프링도 같이 분리가됩니다.
|
|
|
무개추와 스프링이 나온구멍을 들여다보면 ㅁ개머리판 고정나사가 보입니다. 아주긴 십자 드라이버로 풀어주시면 됩니다.
|
|
|

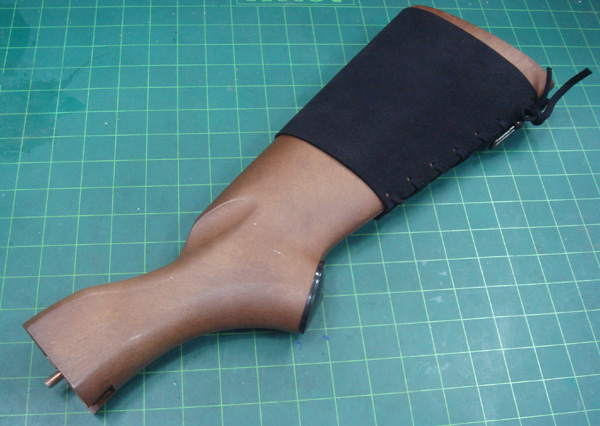

개머리판이 분리된 모습입니다.
|
|

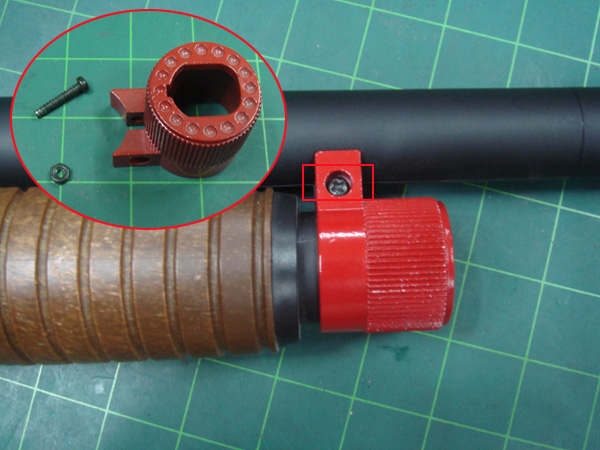

ㅁ나사를 풀어주면
ㅇ빨간색부품이 분리가됩니다
|
|
|

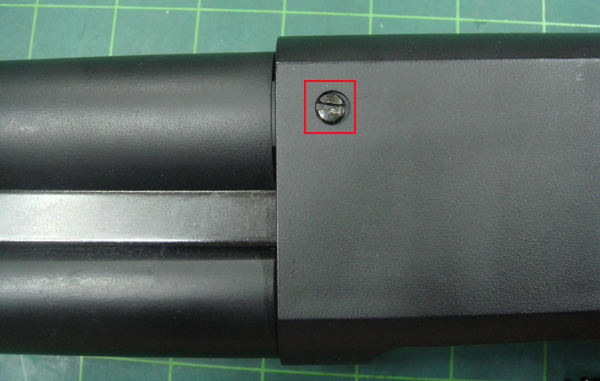

몸통앞쪽 ㅁ나사를 분리합니다. 반대쪽 같은 위치의 나사도 풀어줍니다.
|
|

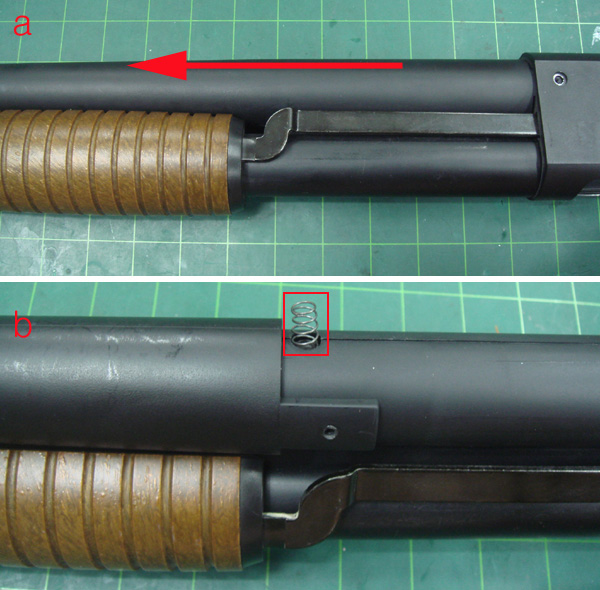

a.아웃바렐을 화살표 방향으로 분리합니다.
b.어느정도 분리하다보면 ㅁ스프링이 안쪽에 위치하고 있습니다.분실하지않게 주의하세요! 스프링을 따로 챙겨 놓으시고 아웃바렐을 마저 분리하세요^^
|
|
|

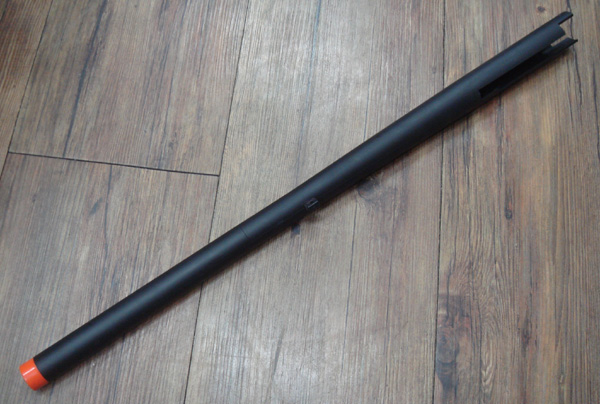

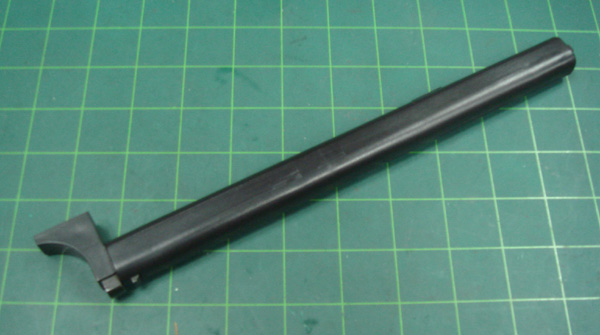

아웃바렐이 분리된 모습입니다.
|
|
이제 장전 손잡이를 분리합니다. 여기가 가장 핵심인듯하네요!^^

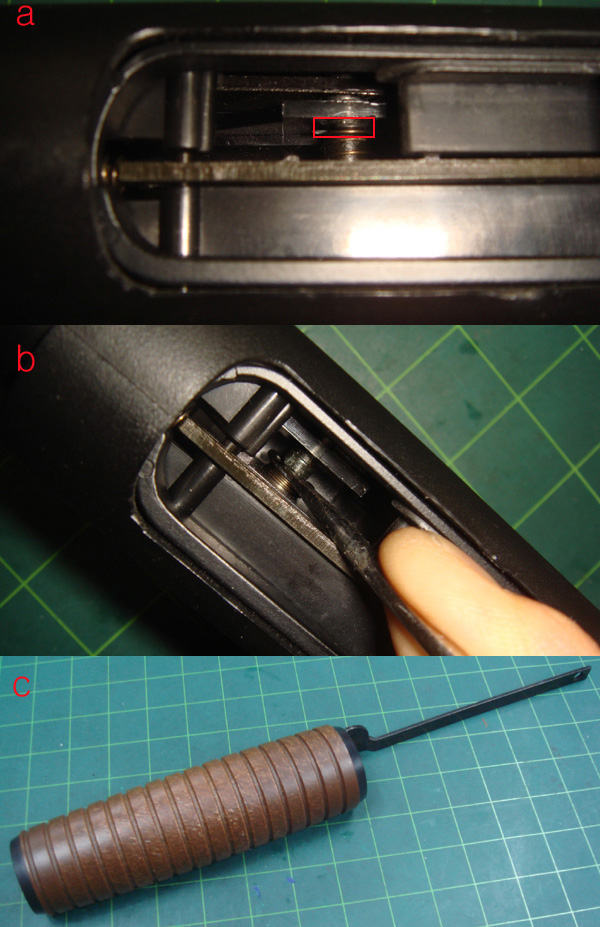

a.실총 셀장탄부를 보시면 ㅁ부분에 E링이 있습니다.
b.E링부분을 사진처럼 일자드라이버로 내려주고 장전손잡이를 앞으로 당기면
c.요렇게 장전 손잡이가 분리됩니다.
*아래 부가설명 참고하세요!
|
.jpg)
|

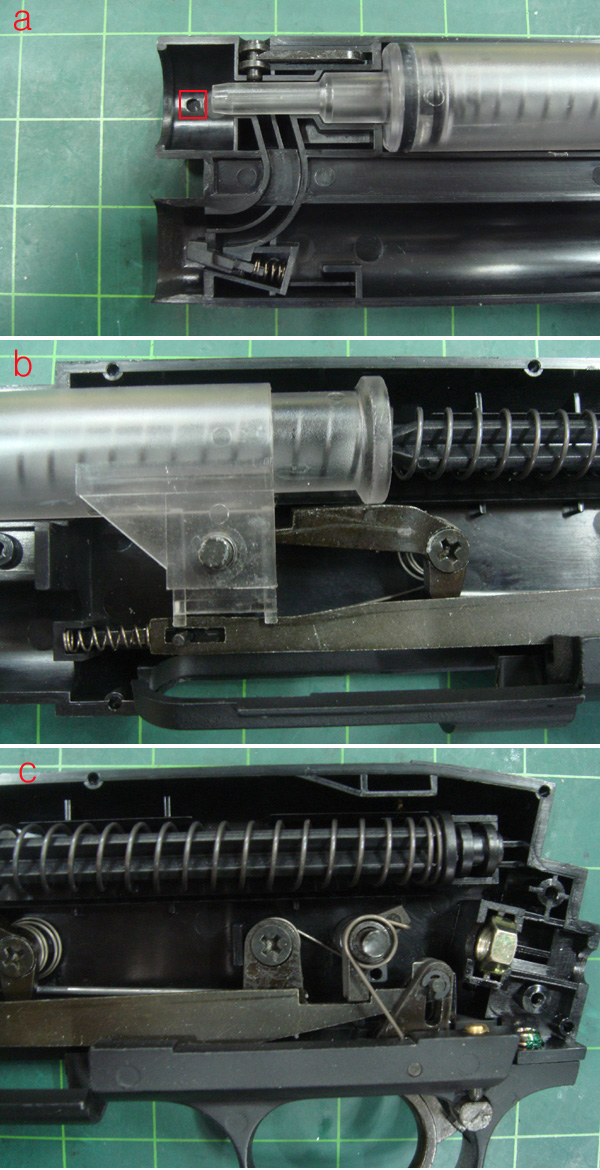

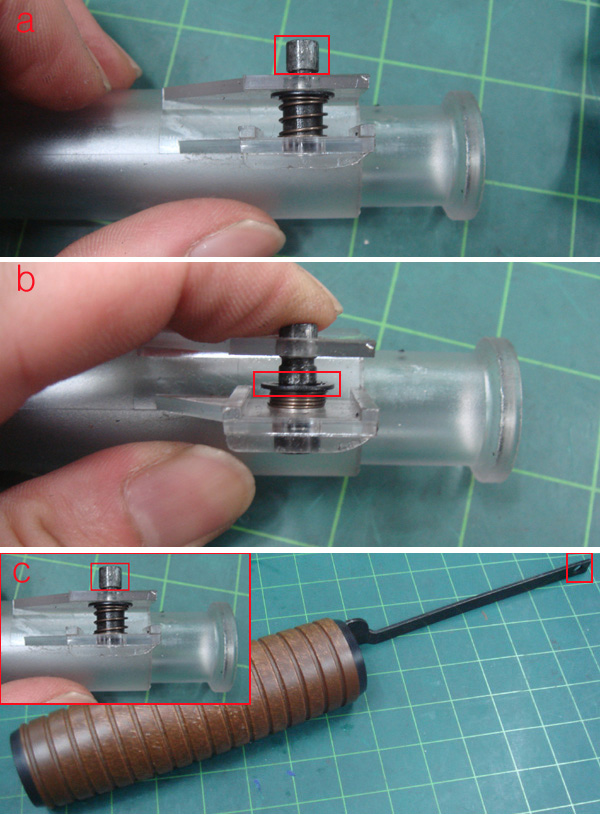

a.내부에서 ㅁ부분에 장전손잡이가 걸려있답니다.
b.그래서 ㅁE링을 일자 드라이버로 내려서 장전손잡이를 분리시켜주는 거랍니다.
c.피스톤의 ㅁ부분과 장전손잡이의 ㅁ부분이 결합되어있는겁니다.
재조립시에도 E링을 드라이버로 눌러주고 구멍을 잘맞춰서 조립하셔야 한답니다.
|
|
|
ㅁ나사 4개를 분리합니다.
|
|

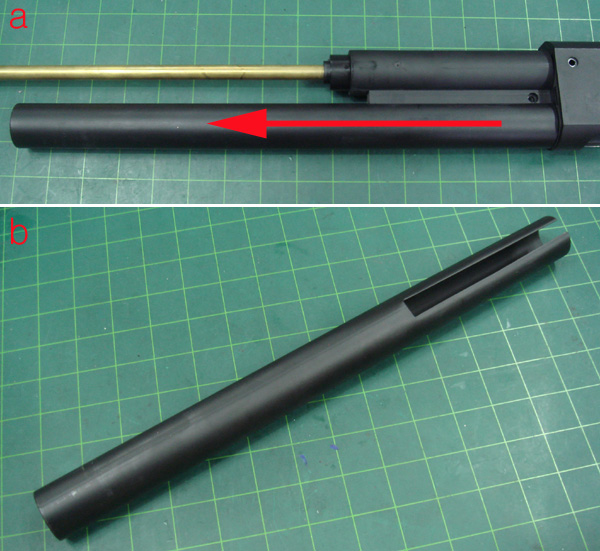

a.아랫쪽 부품을 화살표 방향으로 분리합니다.
b.부품이 분리된 모습입니다.
|
|
|

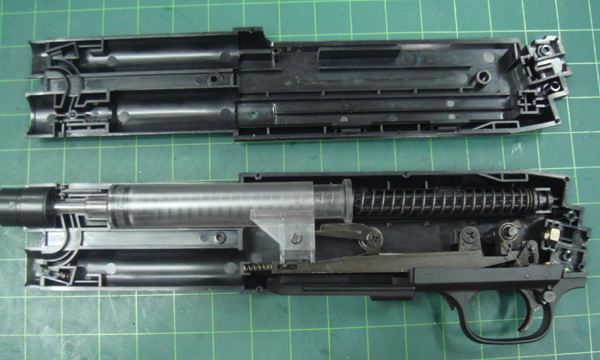

몸통을 요렇게 반으로 분리해주시면 됩니다.
|
|
a.ㅁ부분홈에 챔버의 돌기부분이 결합되어 조립시 챔버가 고정됩니다.
이렇게 부품들이 위치하고 있다고 찍은 사진입니다. 여기서 더이상의 분해는 의미가 없겠죠^^
지금까지 -설스미스- 였습니다.
감사합니다.
