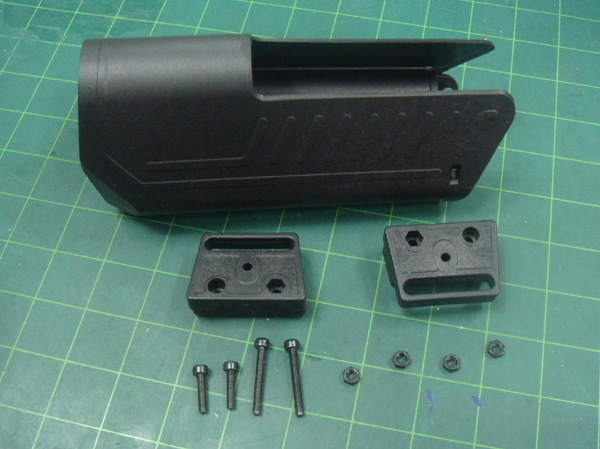

FOBUS 치크패드 타입 II (DIBOYS) 제품사진입니다.이제품을 m4신형스톡에 장착해 보겠습니다.^^
|
|
|

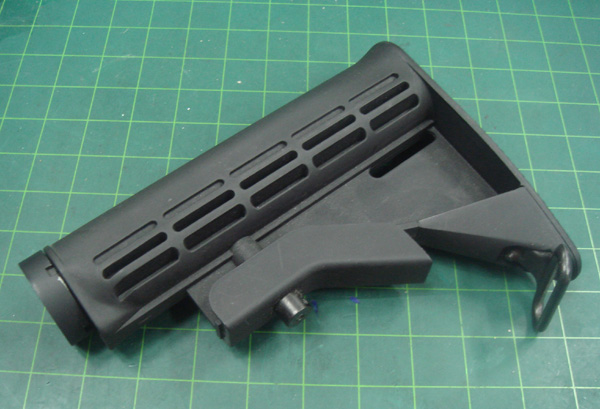

사진의 스톡에 장착할건데요 오직 신형스톡에만 장착이 가능하답니다.사진의 제품은 마루이제품이구요 G&P신형스톡에도 장착 가능합니다.토이스타 신형스톡에는 장착이 불가능하답니다.
|
|
|

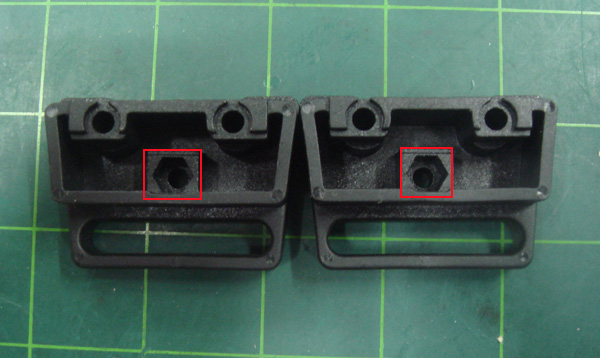

스톡양쪽에 장착될 멜빵고리입니다. ㅁ부분에 육각너트를 끼움니다. 그냥끼우면 쉽게빠지므로 구리스를 발라서 어느정도 고정을 시켜줍니다.
|
|
|

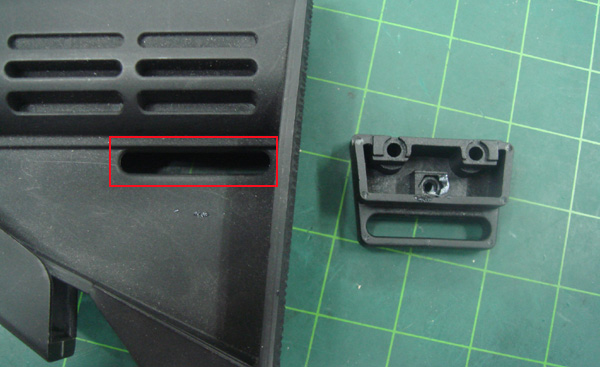

ㅁ부분에 멜빵고리를 양쪽으로 가조립합니다.
|
|
|

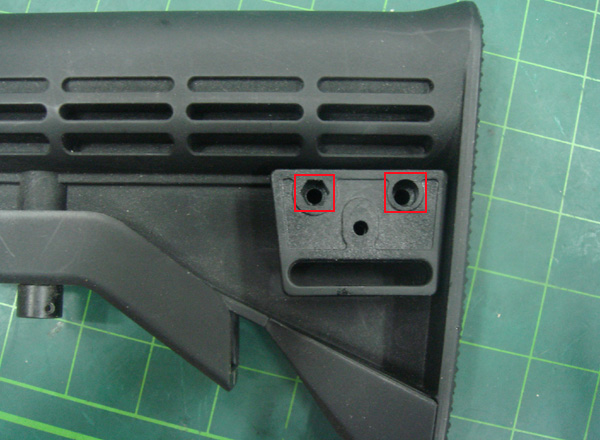

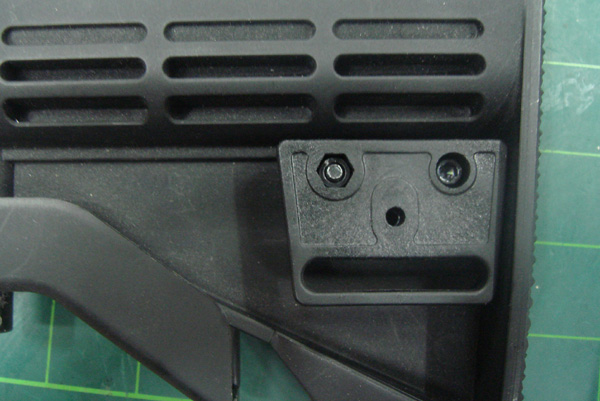

ㅁ부분에 긴볼트와 너트를 양쪽으로 조립해서 멜빵고리를 고정시켜줍니다.
|
|
|
요렇게^^
|
|

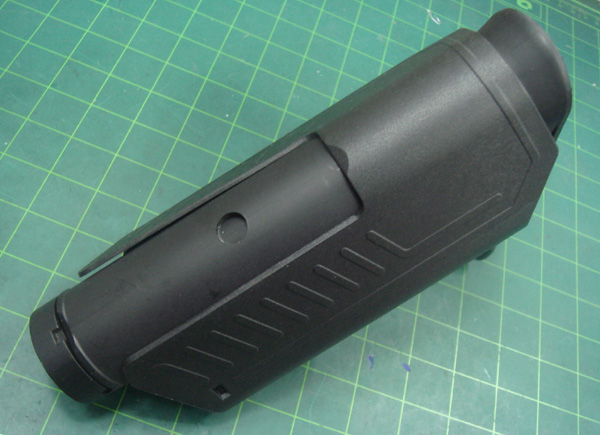

이제 칙패드를 조립합니다. 신축성이 좋아서 벌려서 잘조립하시면됩니다.

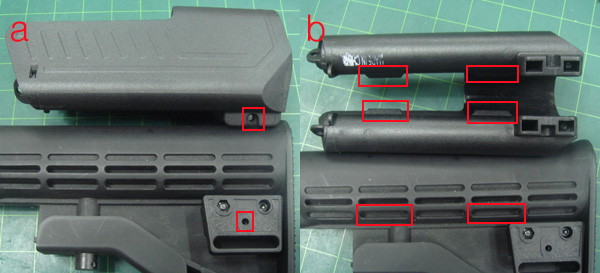

a.칙패드의ㅁ부분과 스톡의ㅁ부분을 일치하게 조립하시면됩니다.
b.칙패드의ㅁ부분이 스톡의ㅁ부분에 걸리게 조립하시면됩니다.
|
|
|

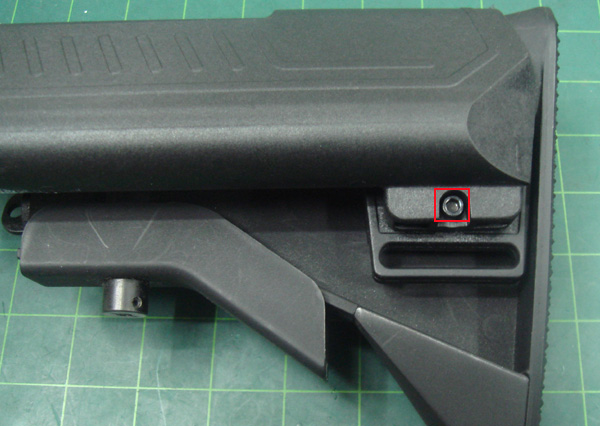

ㅁ부분 멜빵고리의 구멍과 칙패드 구멍을 일치시킨다음 짧은 볼트를 조립합니다. 양쪽다^^
|
|

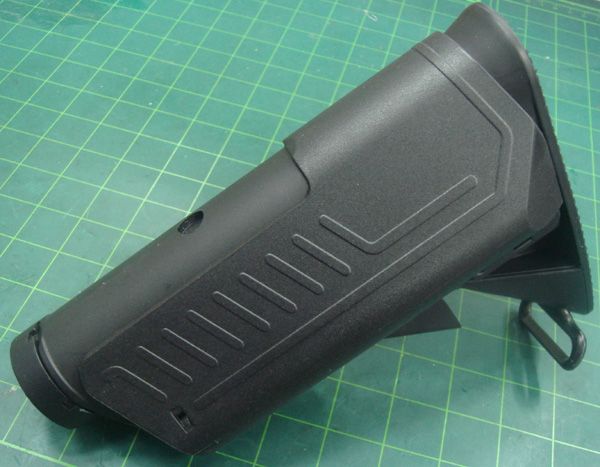

요렇게 조립이 끝났네요^^

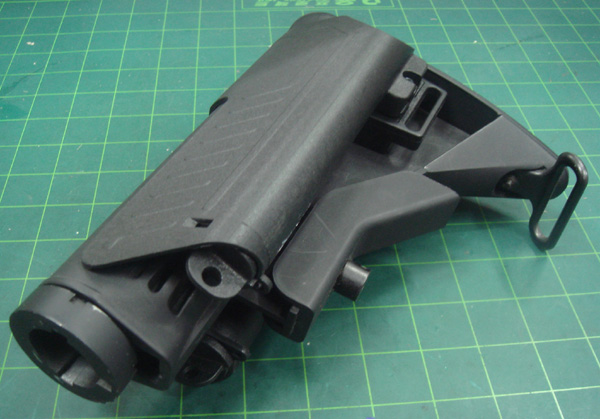

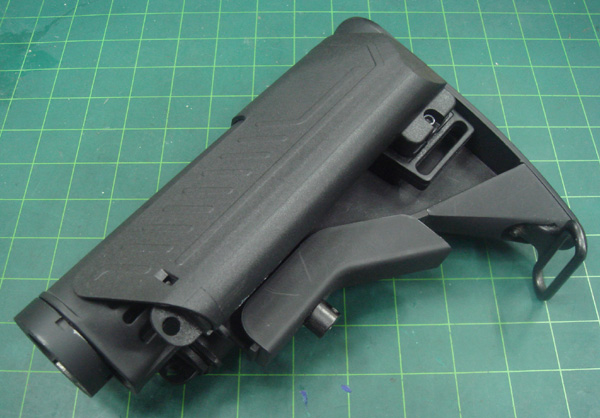

아래는 장착후 모습입니다.
|
|
|
|
|
이쁘네요!
지금까지 -설스미스- 였습니다.
|
본 상품설명은 서바이벌 건데이에서 직접촬영 및 편집 제작한 것이므로 무단복제를 금지하며
URL링크만 허용하니 반드시 지켜주시기 바랍니다.
|
