총열의 분해는 화살표의 육각볼트와 반대편의 볼트를 풀고 총열을 앞으로 당기면 총열과 탄창부분이 함께 빠집니다.
|
|
|
총열이 빠지는 모습입니다.
|
|
|

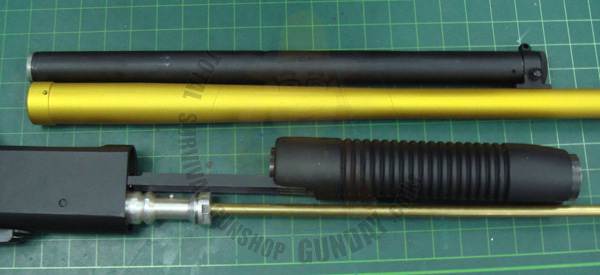

완전히 불리를 한 모습입니다.
|
|
|

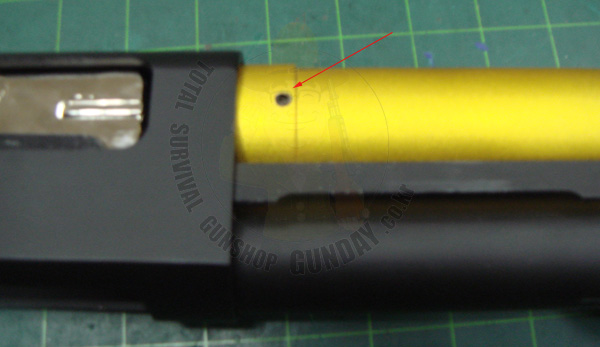

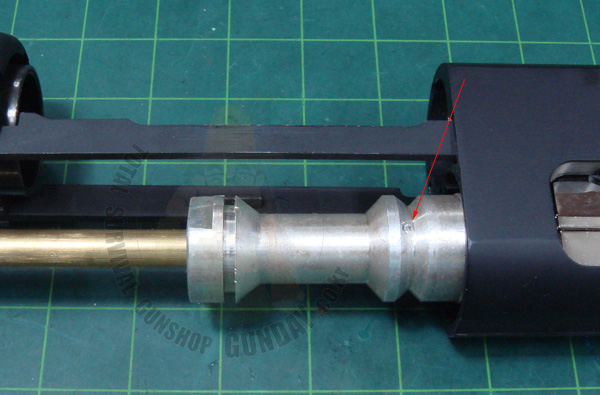

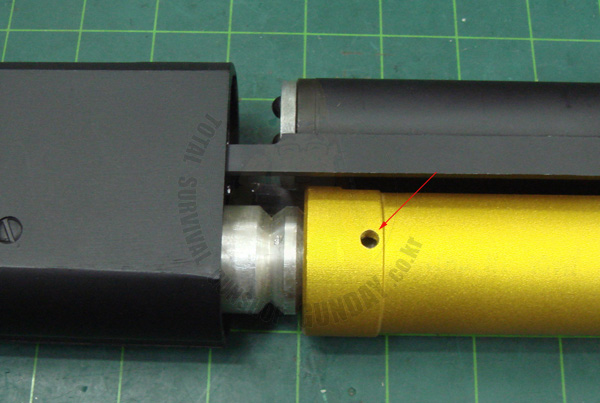

총열은 사진의 화살표부분에 무두볼트가 내려와서 고정이 되어있는 상태이며 이너바렐을 분리할때에도 이부분을 반시계방향으로 돌려주시면 분리가 됩니다.
|
|
|

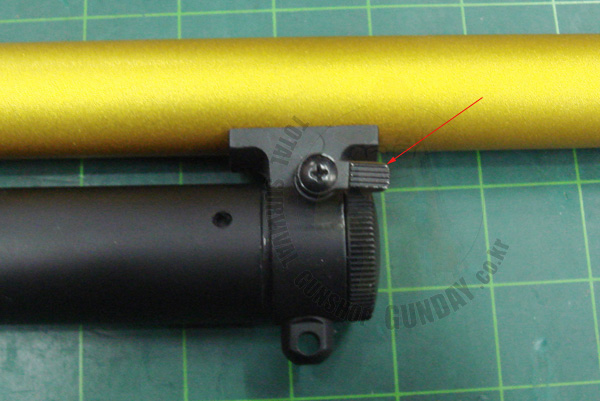

분리된 총열과 탄창부붑을 분리하기위해서는 탄창캐치버턴을 사진처럼 앞쪽으로 이동시켜줍니다.
|
|

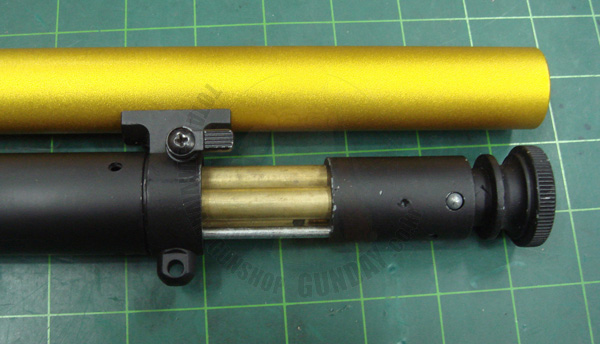

탄창캐치버턴을 분리위치로 한다음 탄창튜브의 헤드부분을 당겨주시면 사진처럼 빠져나온답니다.
이작동은 평소에서 탄을 공급하기 위해서 기본적으로 작동하는 부분입니다.
|
|
|

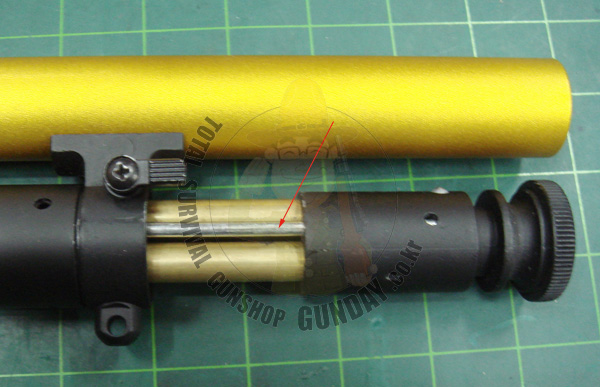

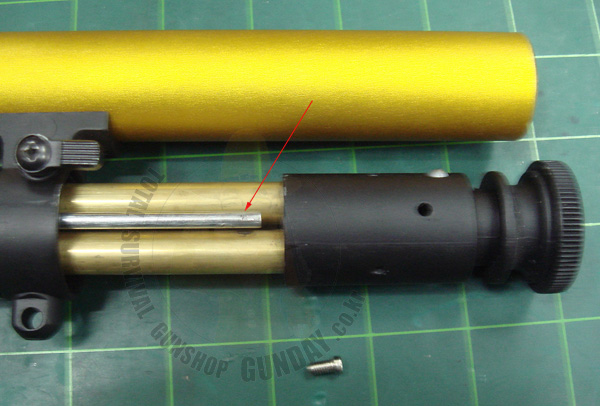

튜브의 헤드부분은 완전히 빠지지 않는것은 화살표의 철사부분이 걸려있어서 빠지지 않으므로 철사부분을 분리해야합니다.
|
|

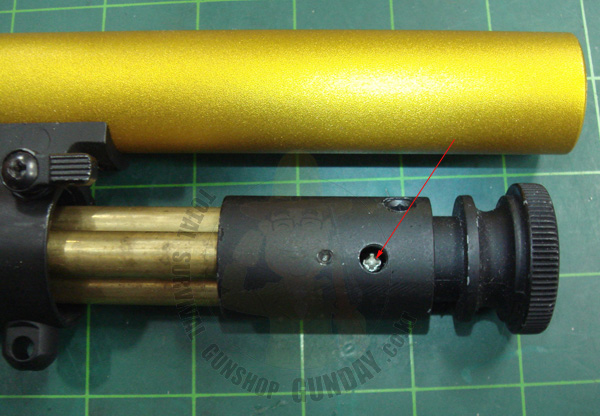

헤드를 돌려보시면 철사를 고정하는 볼트가 보입니다.
이볼트를 분리하면 철사부분은 분리가 됩니다.
|
|
철사부부을 헤드에서 분리한 모습입니다.

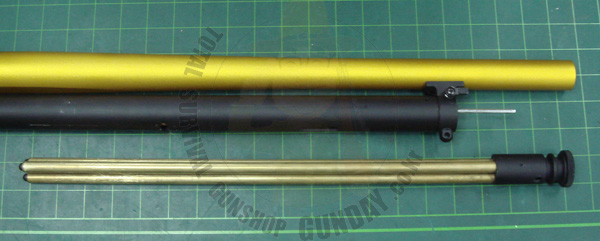

이상태에서 헤드를 쭉 당겨내면 완전히 분리가 됩니다.
|
|
|

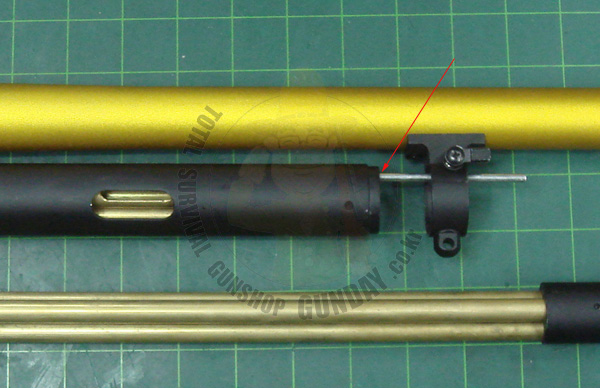

탄창부부은 고정시켜주는 부분이 특별히 없으며 화살표 부분이 끼워져 있는 상태이므로 살짝 당겨보시면 분리됩니다.
|
|
|

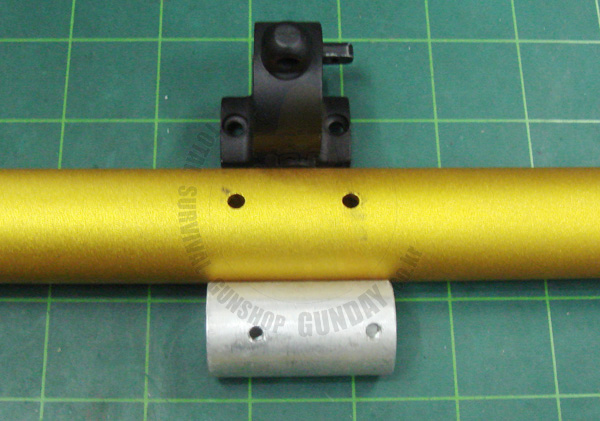

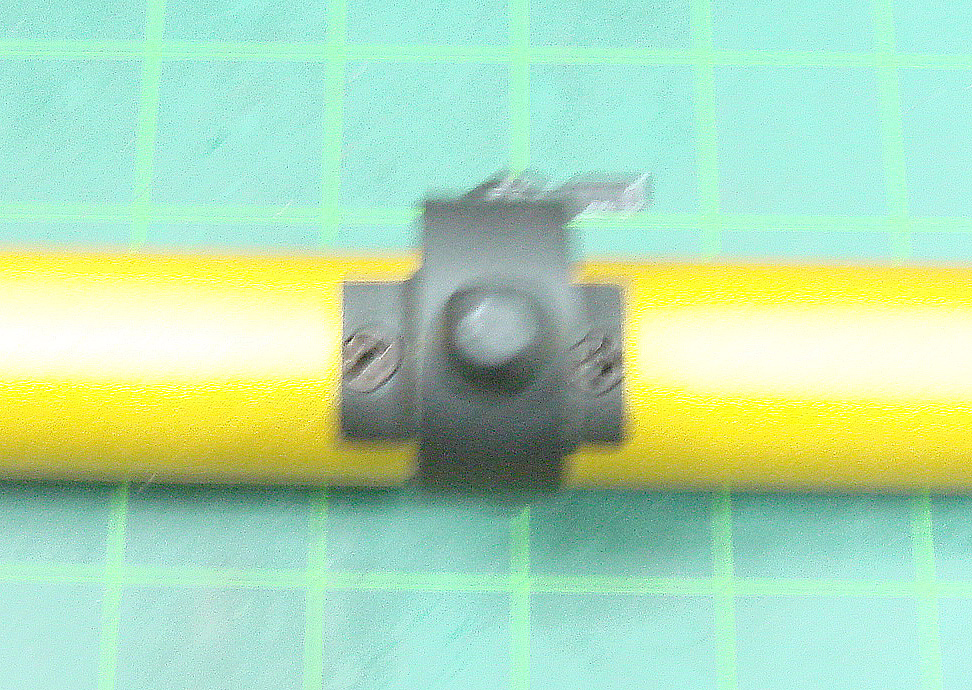

아웃바렐에 튜브고정부가 붙어있으며 이부분은 나사로 고정이 되어있으므로 나사를 분리하면됩니다.
|
|
|
고정부의 나사는 바렐스페이스에 고정되는 방식입니다.
|
|
