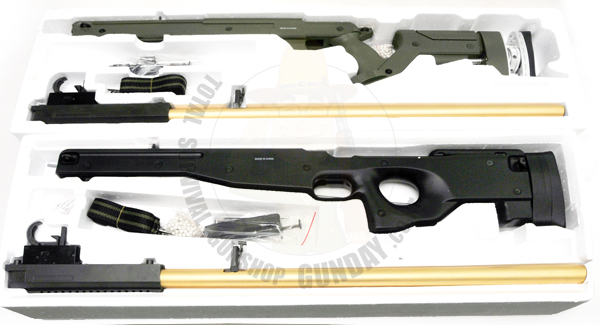

MB-01과 MB-05의 기본 포장된 모습입니다.
2단으로 분리가되어있는 상태이며 긴부분이 830mm정도입니다.
MB-01의 경우 조립시 115mm정도입니다.
|
|
|

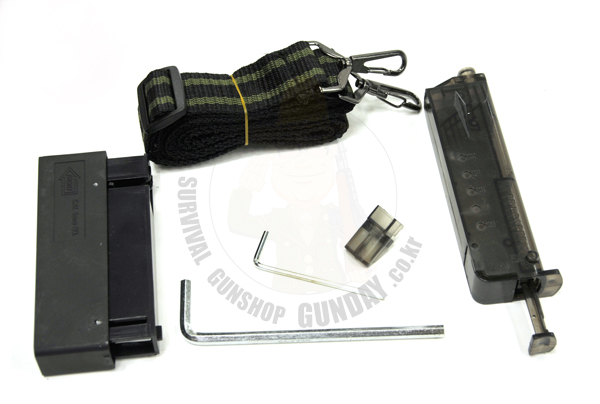

박스에 포함되어있는 기본 구성품입니다.
|
|
|

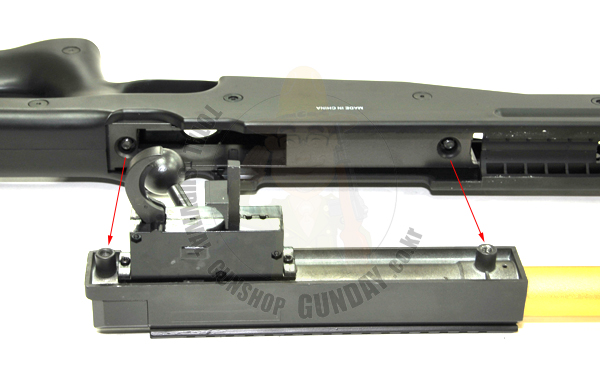

처음 구매시 2단으로 분리가 되어있으므로 조립을 하셔야 하며 조립은 스톡부분과 리시버부분의 나사가 일치하도록 결합하신다면 포함된 육각렌찌로 화살표의 나사를 돌려서 고정하면 되며 아주 간단한 작업입니다.
|
|
|

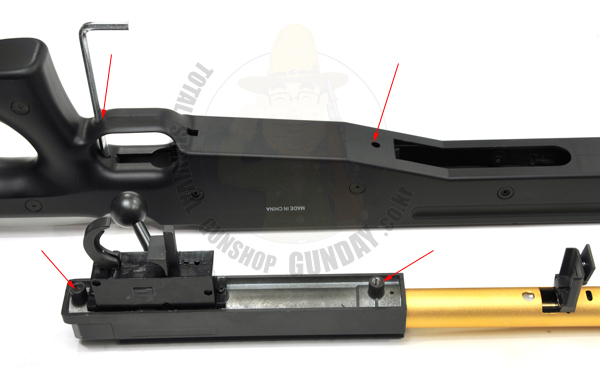

결합되는 부분의 위치입니다.
|
|
|

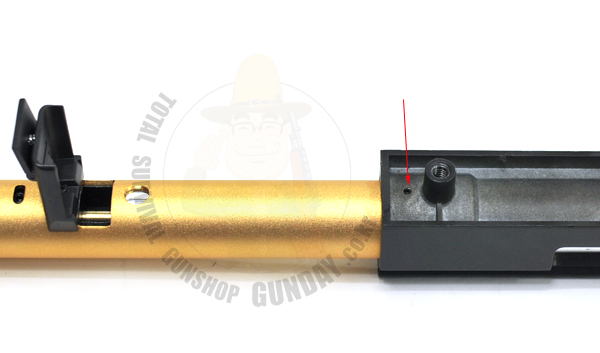

총열 부분을 분해하실때에는 화살표의 무두볼트를 풀어주고 총열을 돌려주시면 분해가 됩니다.
|
|

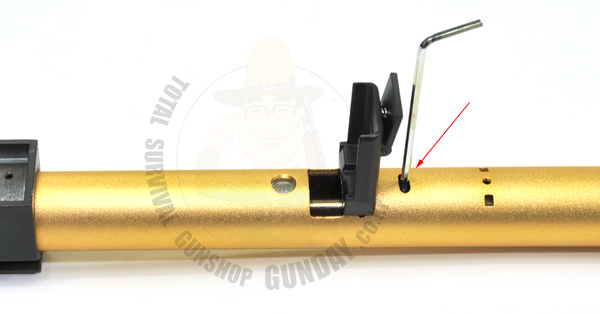

홉업조절 위치이면 포함된 육각렌찌로 조절하시면 된답니다.
홉업의 기능은 위의 게시판에서 있는 서바이벌 사전을 참고해주세요.
|
|
|

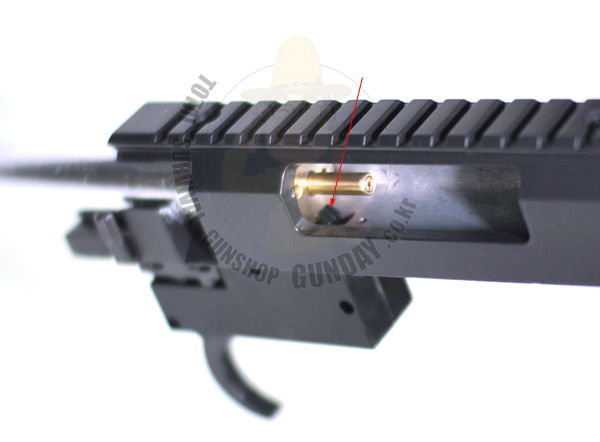

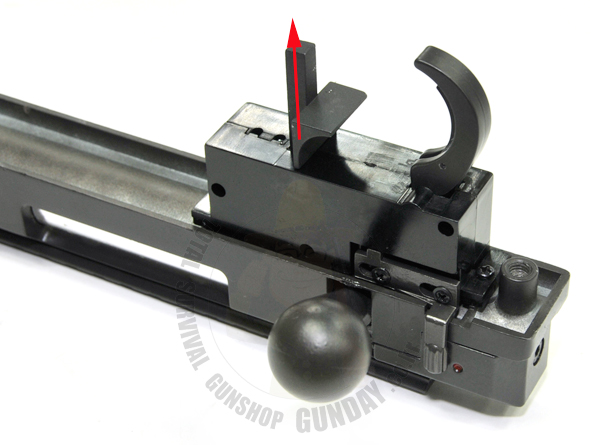

실린더 뭉치를 분해할때에는 스프링 가이드 스토퍼를 화살표 방향으로 당겨주셔서....
|
|
|

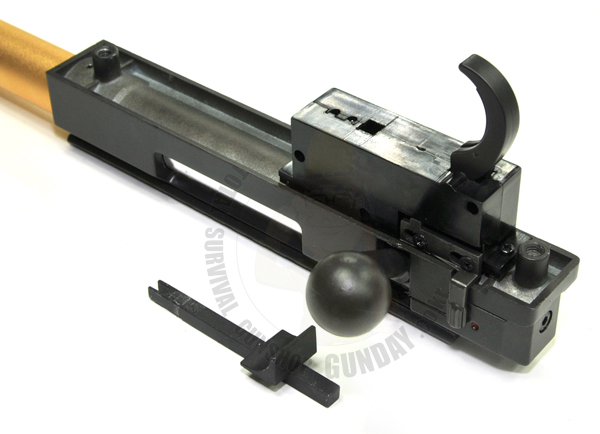

가이드 스토퍼를 분해하신후 장전레버를 뒤로 당기면 간단히 분리가 됩니다..
|
|
|

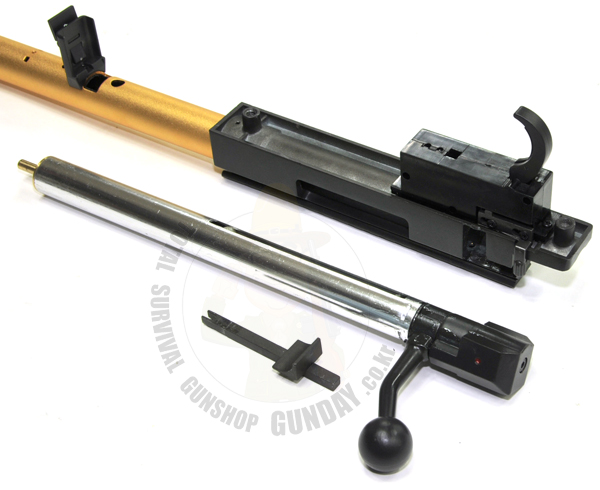

실린더 부분까지 분해된 모습입니다.
|
|
실린더 헤드부분의 모습입니다.
노즐 입구는 나사산으로 가공이 되어있으며 일자 드라이브로 간단히 처리되는 모습입니다.
|
|
|

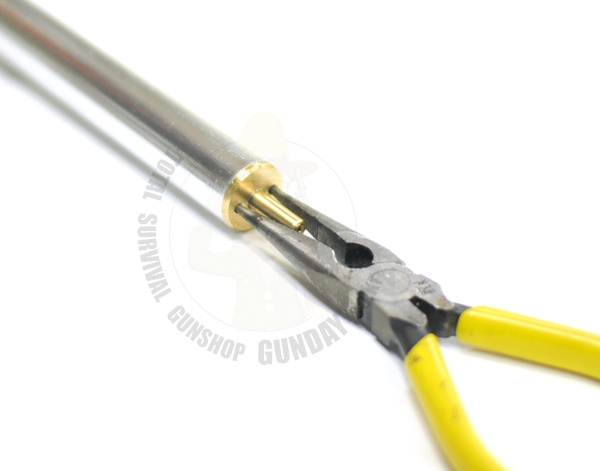

실린더 헤드를 분리하실때에는 롱노우즈로 홈에 넣은후 돌려주시면 분리가 가능합니다.
|
|
|

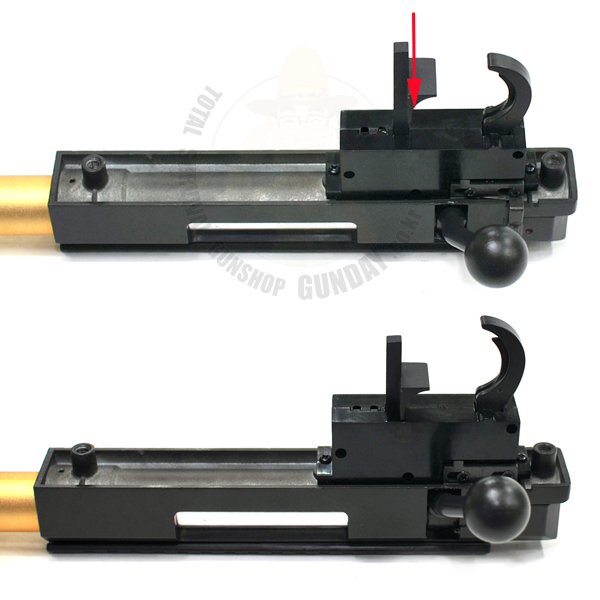

실린더를 조립하실때에는 화살표 부분의 시어가 실린더의 조립을 방해하므로 반대방향으로 밀어서 눞혀놓은 상태에서 밀어넣어주시면 조립이 됩니다.
|
|
|
밀어넣을때에는 장전레버가 위로가게 해서 끝까지 넣어주시고....
|
|
|

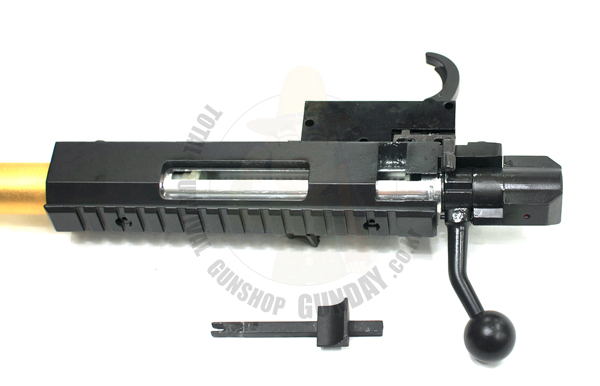

사진처럼 원래상태로 결합을 하신후 가이드 스토퍼를 조립하시면됩니다.
|
|

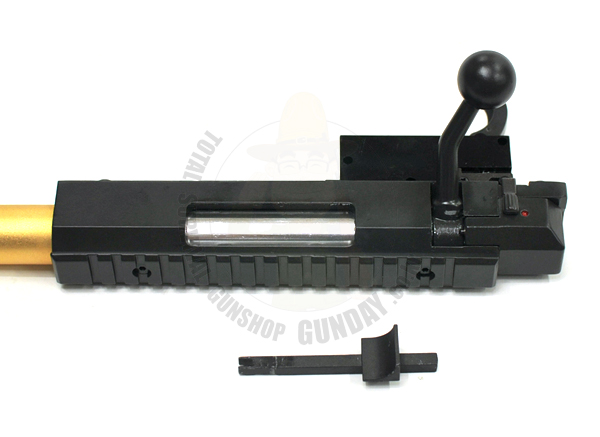

가이드스토퍼는 별도의 조작없이 꾹 밀어 넣으면 조립이 완료됩니다.
MB-01 / L96 (BLACK) 바로가기 ==> 클릭하세요..
MB-01 / L96 (OD) 바로가기 ==> 클릭하세요..
MB-05 (BLACK) 바로가기 ==> 클릭하세요..
MB-05 (OD) 바로가기 ==> 클릭하세요..
본 상품설명은 서바이벌 건데이에서 직접촬영 및 편집 제작한 것이므로 무단복제를 금지하며 URL링크만 허용하니 반드시 지켜주시기 바랍니다.
|
