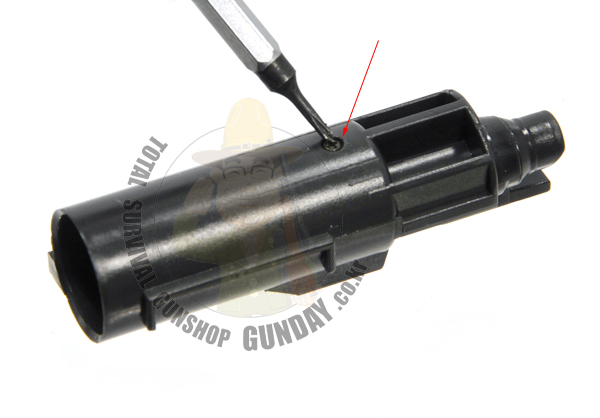

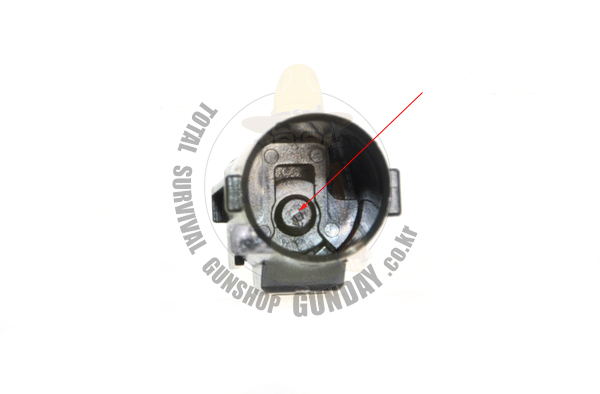

실린더를 분해는 화살표의 나사를 풀어주면 내부의 부품이 분리가 됩니다.
내부의 스프링힘으로 내부 부품이 튀어나올수 있으므로 분실되지 않게 주의하셔야 합니다.
|
|
|

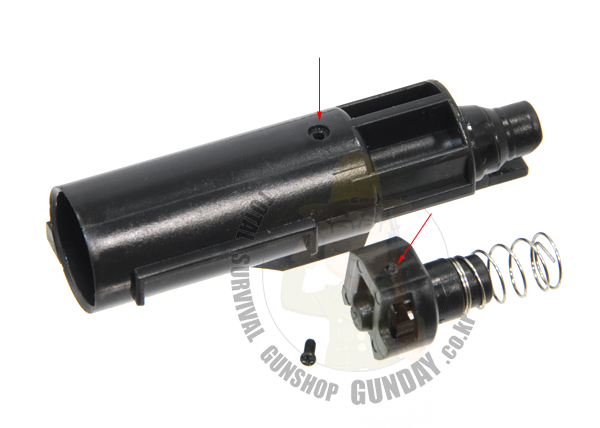

실린더 내부의 밸부 부분이 분리된 모습입니다.
|
|
|
조립은 밸브가드 부분의 홈이 화살표끼리 일치하도록 하신후 나사로 고정을 하시면됩니다.
|
|
|

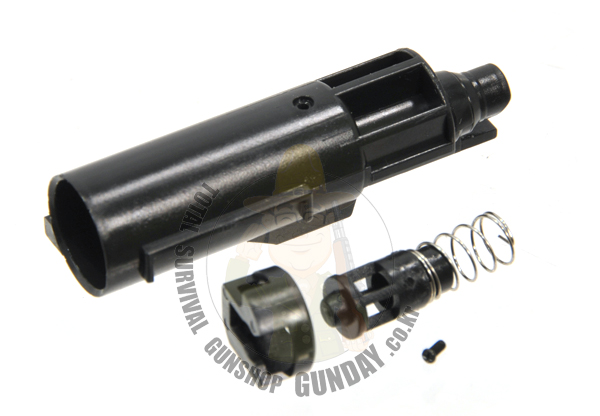

실린더 내부에있는 밸브는 사진처럼 조립이 됩니다.
|
|

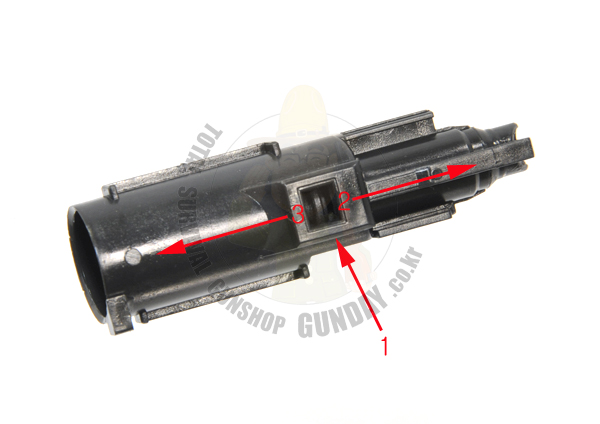

작동원리는 탄창에서 가스가 1번방향으로 실린더 내부로 들어가면 내부의 밸브는 스프링에 의해서 뒤로 후퇴되어 있으므로 2번 방향으로 가스가 분출되면서 비비탄이 발사됩니다.
비비탄이 발사되면 가스의 압력에 의해서 밸브가 앞으로 전진을 하면서 총구로 나가는 가스는 막히면서 가스는 3번방향으로 분출이 되면서 피스톤에 압력이 차면서 슬라이드는 뒤로 후퇴하는 원리입니다.
|
|
|

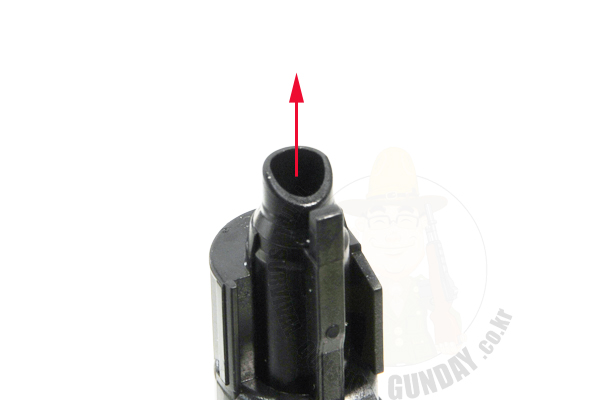

참고로 사진은 실린더 입구모습이며 가스는 사진처럼 노즐입구의 전체구멍으로 나오도록 만들어졌지만 국내규정을 맞추기 위해서 아래처럼 작업이 되어있습니다.
|
|

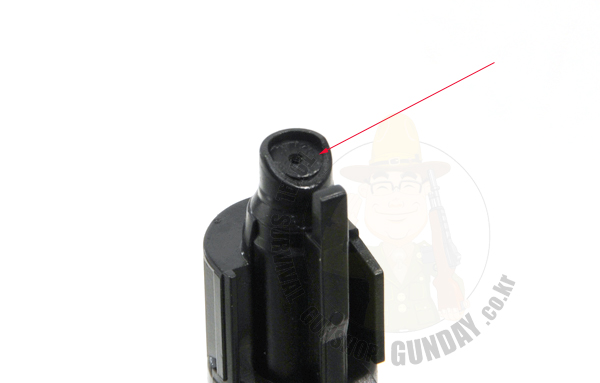

화살표의 고무는 가스가 분출되어 나오는 량을 줄여주면서 파워는 급격히 줄어들면서 규정을 맞춰준답니다.
하지만 이방법은 쉽게 제거가 가능하므로 아래에서는 더욱더 확실하게 파워규정을 맞추는 요령입니다.
|
|
|
사진의 스프링은 실린더 내부의 밸브를 열어주는 스프링이며 이스프링의 크기에 딱맞는 프라스틱봉은 전동건의 탄을 넣을때 사용하는 탄밀대입니다.
|
|
|

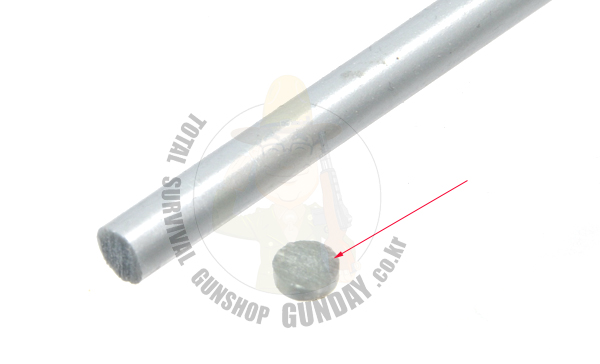

탄밀대를 두께 2mm정도로 잘라서 화살표처럼 만들어 줍니다.
|
|
|

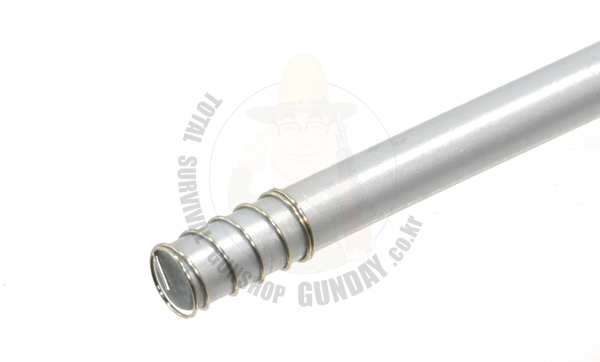

두께 2mm정도로 만들어진 프라스틱을 스프링에 넣어보았습니다.
|
|

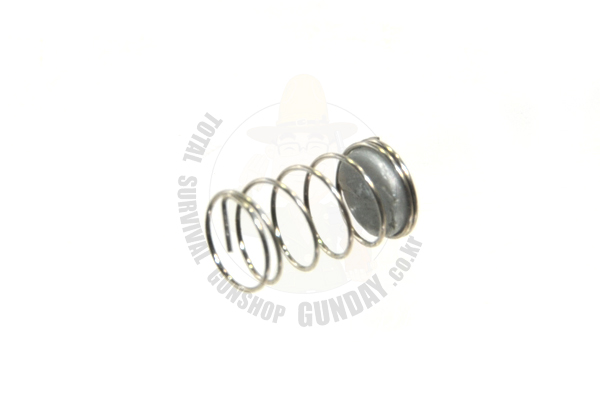

실린더 내부에 조립을 할때에는 스프링 사이에 넣는것이 아니라 사진처럼 프라스틱을 넣고 그다음 스프링, 밸브,가드순으로 넣어서 조립을 해주시면 가스가 총구로 나갈때 프라스틱에 의해서 감소된답니다.
이방법도 정확히 규정을 맞추었는지 확인이 필요하며 저희가 테스트했을때에는 이작업만으로도 파워는 맞춰졌으며 추가적으로 원래의 고무작업을 해준다면 2중작업이므로 더욱 확실하게 처리를 할수있답니다.
|
