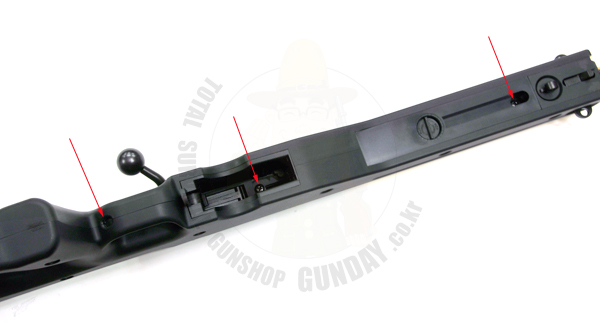

마루이 L96 AWS의 스톡부분의 분해는 화살표의 나사 3개를 풀어주면 간단히 분해가 됩니다.
|
|
|

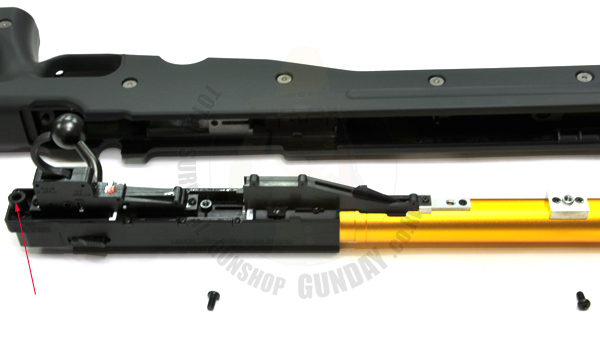

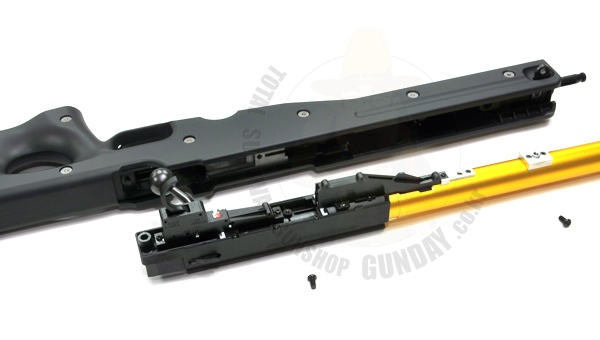

몸통부분과 스톡부분이 분리된 모습입니다.
|
|
|
화살표의 나사는 스톡내부에 고정이 되어있습니다.
|
|

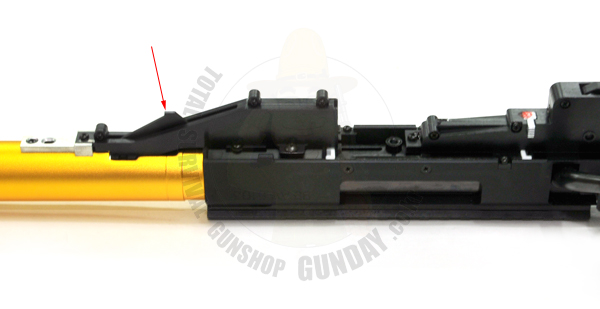

L96 AWS의 특징으로 실총의 탄창위치를 변경하지 않기위해서 탄창에서 비비탄을 앞쪽으로 이동시키는 부품입니다.
뒤에 분해된 사진을 보시면 쉽게 이해될것입니다.
|
|
|

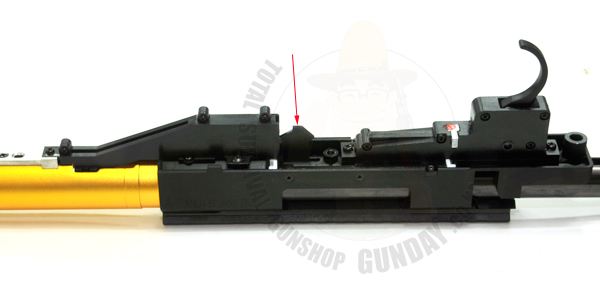

장전레버를 당겼을때 탄창에서 비비탄을 밀고들어가는 위치입니다.
|
|
|

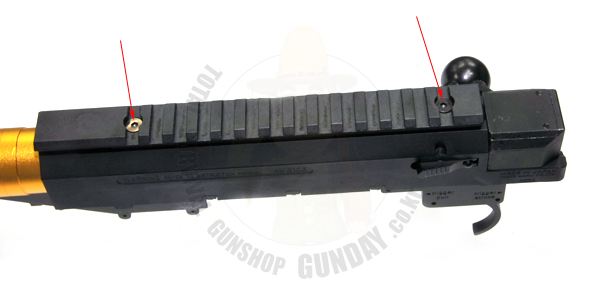

계속해서 분해를 하기 위해서는 상부의 레일을 고정하고있는 볼트(2.5)를 풀어줍니다.
|
|

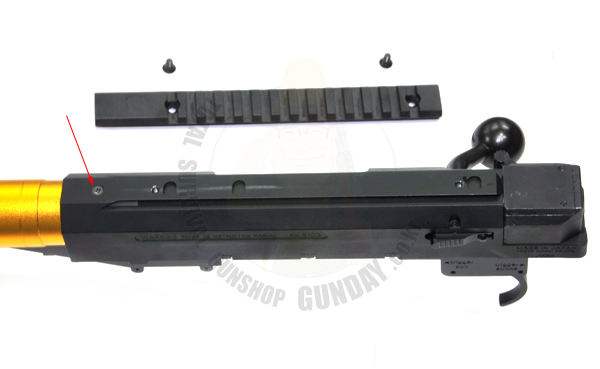

나사 두개를 풀어주면 사진처럼 분해가 되며 다음분해인 총열을 분해하기 위해서 화살표의 나사를 풀어줍니다.
사진의 현재 모습처럼 상부의 20mm레일을 분해하면 내부에는15mm의 레일이 있으므로 15mm의 조준장치도 장착이 가능해집니다.
|
|
|

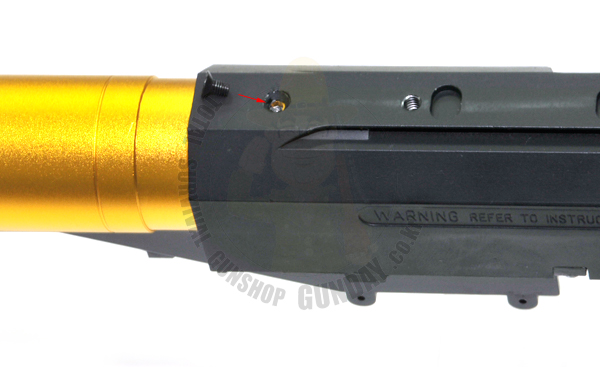

상부의 나사를 분리한 상태이면 조립시에 이부분이 일치하는 순간까지 총열을 돌려주시면 됩니다.
|
|
|

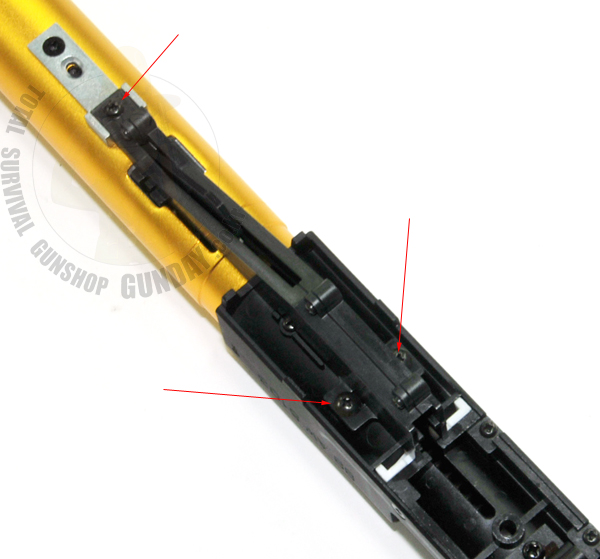

다음은 총열을 분해하기 위해서 비비탄의 이동통로를 분리하기 위해서 화살표의 나사를 분리합니다.
|
|
|
|

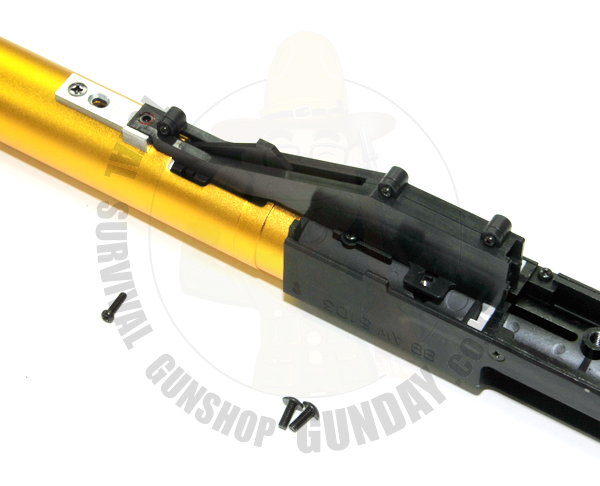

나사를 분해한 상태입니다.
|
|
|

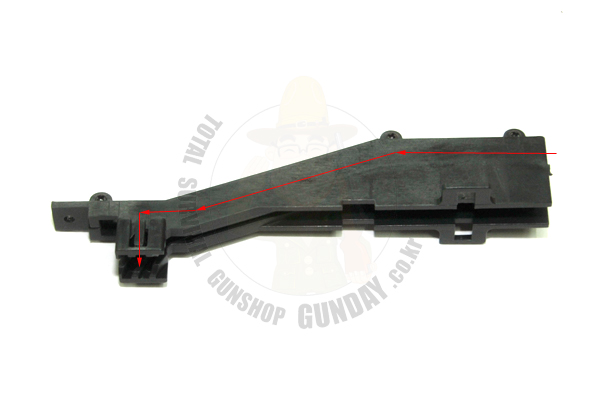

비비탄은 장전레버를 당겨서 앞으로 전진할때 화살표방향으로 이동하여 장전이 되는 구조입니다.
|
|
|

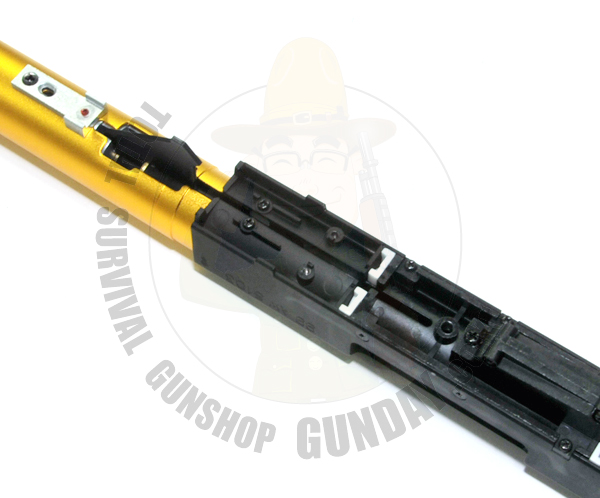

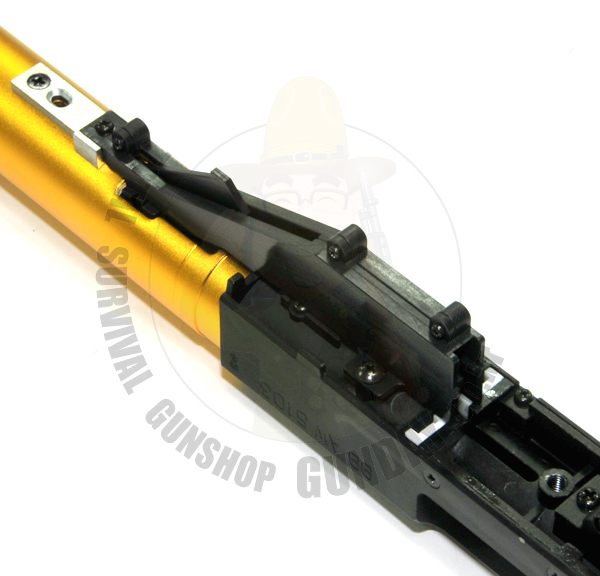

비비탄의 이동통로를 제거한 모습입니다.
|
|
|

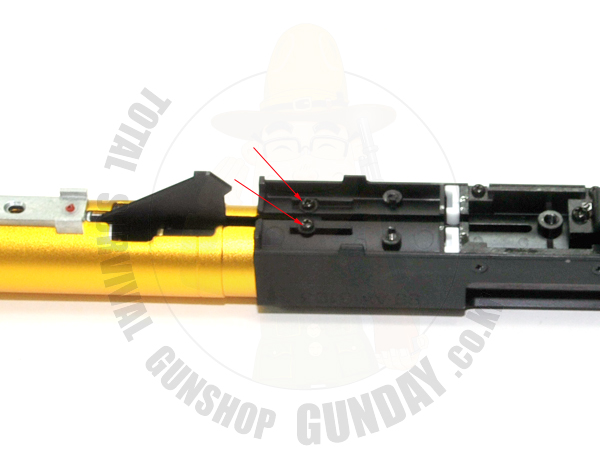

몸통부분과 총열부분이 고정되어있는 화살표의 나사 두개를 분리합니다.
|
본 상품설명은 서바이벌 건데이에서 직접촬영 및 편집 제작한 것이므로 무단복제를 금지하며 URL링크만 허용하니 반드시 지켜주시기 바랍니다.
2부에서 계속됩니다.
|
