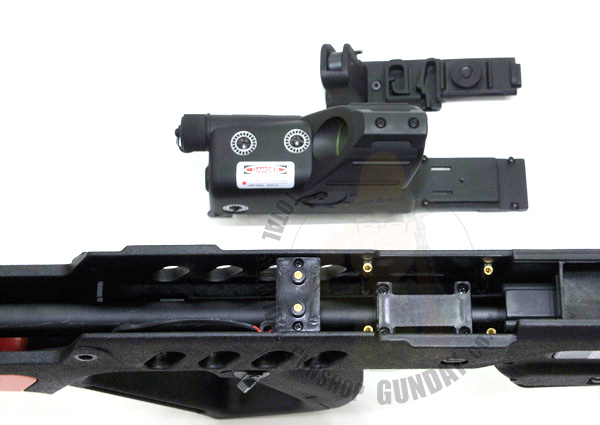

도트사이트와 레이져 부분이 분리된 모습입니다.
|
|
|

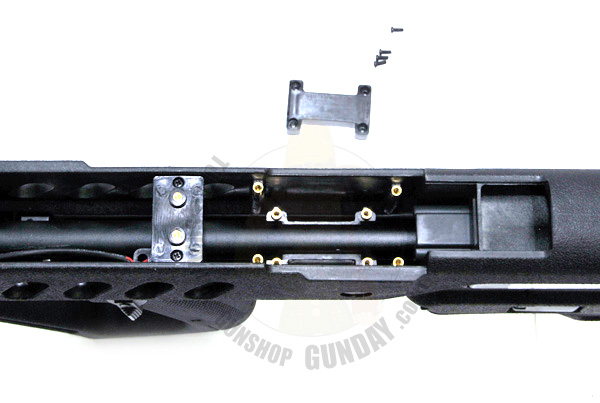

다음은 아웃바렐을 고정하는 프라스틱 판을 분리합니다.
|
|
|

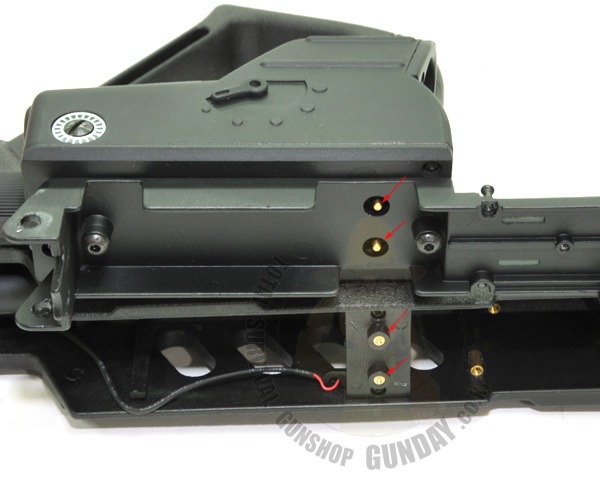

레이져의 경우 스위치는 핸드가드 옆에 위치하며 스위치부분을 사진처럼 떨어지는 구조이며 조립시 스프링힘으로 접점이 연결되는 방식입니다.
|
|

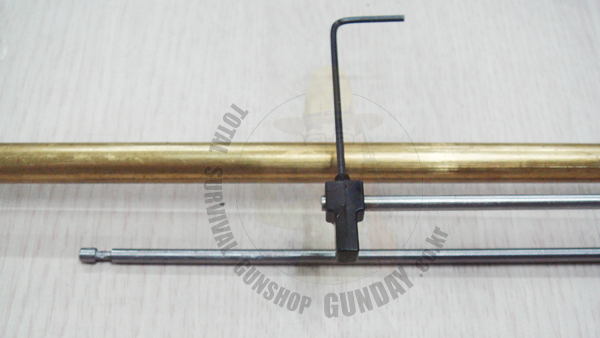

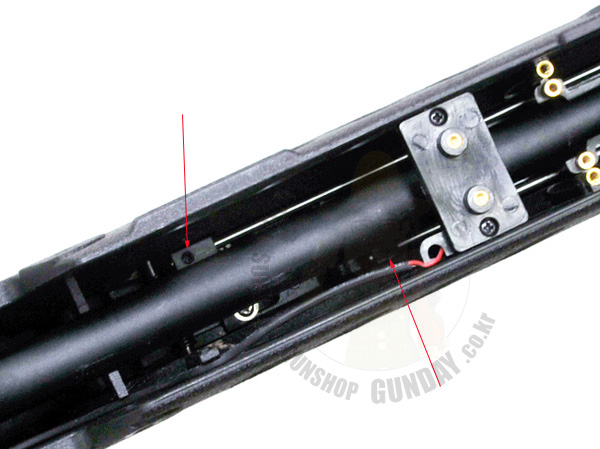

화살표 부분은 기어박스가 개머리판속에 있는 구조이므로 방아쇠와 셀렉터를 연결하는 부분이며 무두 볼트로 고정되어있습니다.
기어박스를 분해하기위해서는 기어박스를뒤로 빼내기 위해서는 무두볼트를 풀어주어 강선만 뒤로 빠지도록 하시면 되며 조립을 위해서 모양을 자세히 관찰해놓으시면 편리합니다.
|
|
|

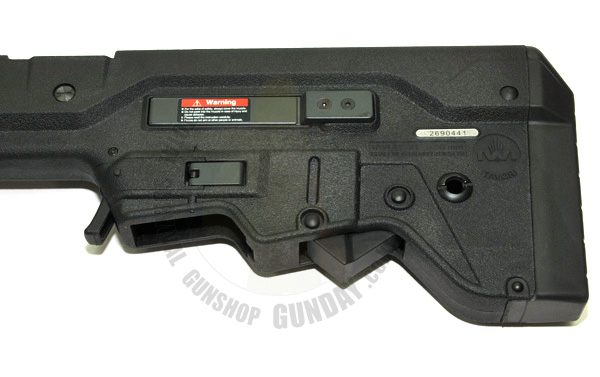

기어박스를 분리하기 위해서는 개머리판의 핀들을 분리해야 합니다.
|
.jpg)
|
|

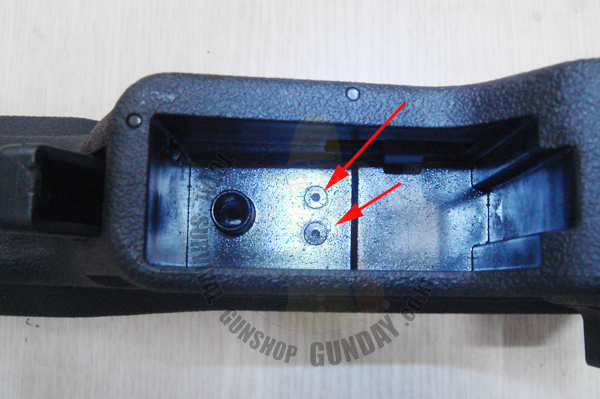

탄창삽입구에 있는 나사 두개를 먼저 분리합니다.
|
.jpg)
|
|

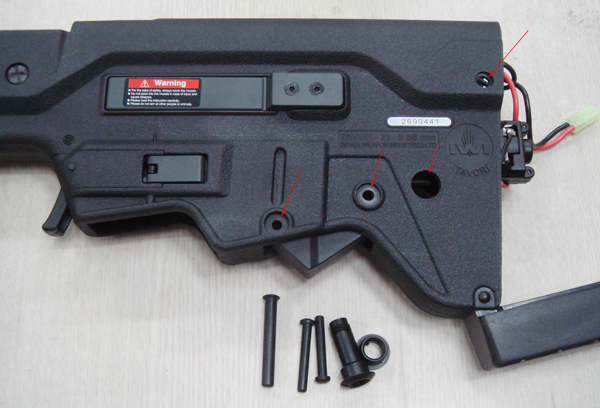

다음은 화살표의 핀들을 분리하면 고정 부분은 모두 분리가 된상태입니다.
|
.jpg)
|

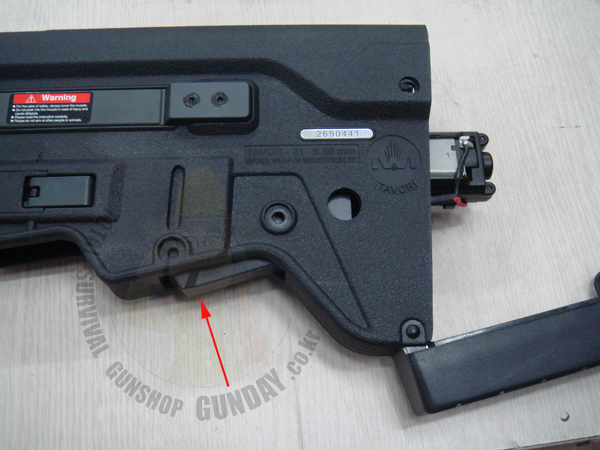

이제는 기어박스를 뒤로 당겨서 빼내주시면 되며 화살표 부분은 장전레버를 해제하는 버튼이며 기어의 릴리저 버튼기능도 함께 합니다.
분해를 위해서는 사진처럼 속으로 밀어넣으면서 기어박스를 뒤로 천천히 분리를 하면되며 다음사진속의 버튼모양으로 최종 분리가 됩니다.
|
.jpg)
|

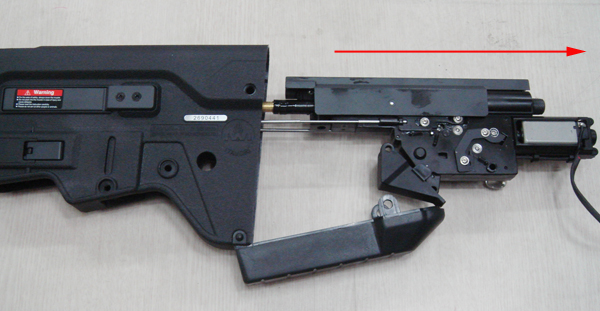

기어박스를 분리하는 모습입니다.
이때 이너바렐과 방아쇠,셀렉터 연결부분이 함께 분리가 됩니다.
|
.jpg)
|
|

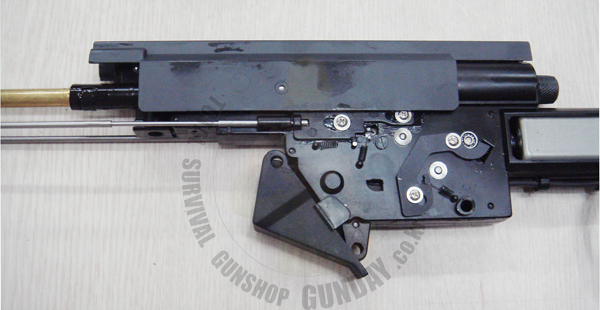

기어박스를 분리한 모습입니다.
|
|
위의 사진은 셀렉터 부분을 분리한 상태에서 조립을 해본모습이며 실제 조립은 기어박스를 90%정도 밀어넣은 상태에서 방아쇠 부분을 먼저 살짝 걸어놓은 상태에서 셀렉터 부분을 걸어주고.. 무두볼트로 고정은 100%밀어놓은 상태에서 고정을 하시면 된답니다.
여기서 방아쇠와 셀렉터가 정상적으로 조립이 되었는지를 확인가능하며 기어박스속에 있는 스프링은 꼭 조립을 하신후 테스트를 하셔야 합니다..
|
|

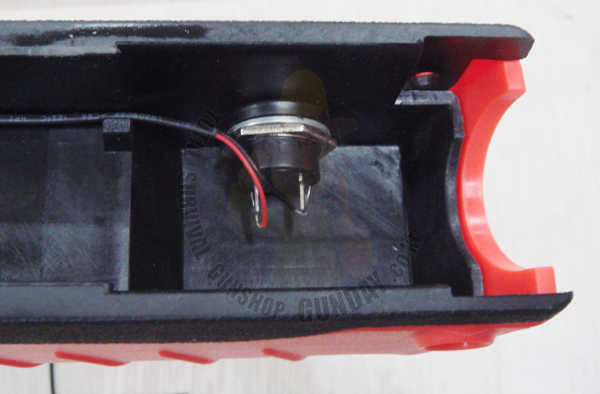

핸드가드에 있는 레이져 스위치 부분의 사진입니다.
스위치는 나사를 풀어도 속으로 빠지는 구조가 아니라 핸드가드 외부로 빠지는 방식이며 주황색의 핸드가드에 의해서 외부로 빠지지 않으므로 스위치를 분리할 경우에는 먼저 핸드가드를 분리하신후 분해가 가능한 구조입니다.
|
|

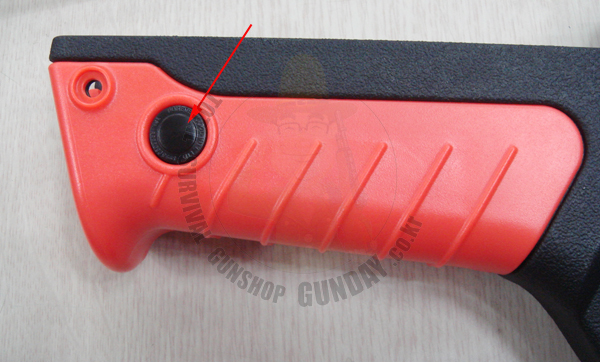

핸드가드 분해는 화살표의 레이져 스위치를 누른상태에서 핸드가드를 살짝 밑으로 내려준다음 앞으로 분리하면 됩니다
이때 스위치를 누르는 정도로는 핸드가드가 분리되지 않으므로 스위치 바로 위의 커버 부분을 일자드라이버로 살짝 벌려주시면 작업하시면 쉽게 분리가 됩니다.
|
