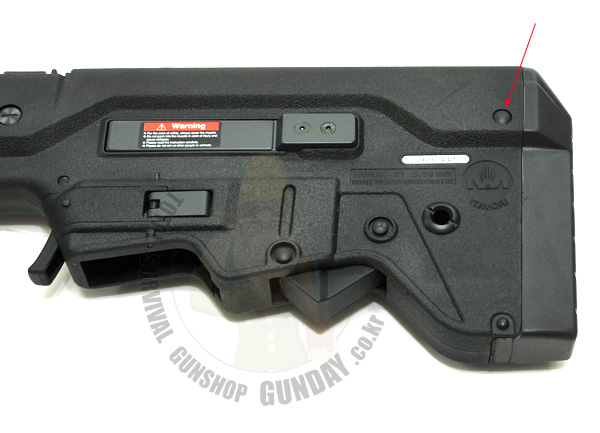

뒷 개머리판을 분해하기 위해서는 화살표의 핀을 밀어내어 분리하면 뒷부분이 열립니다.
|
.jpg)
|

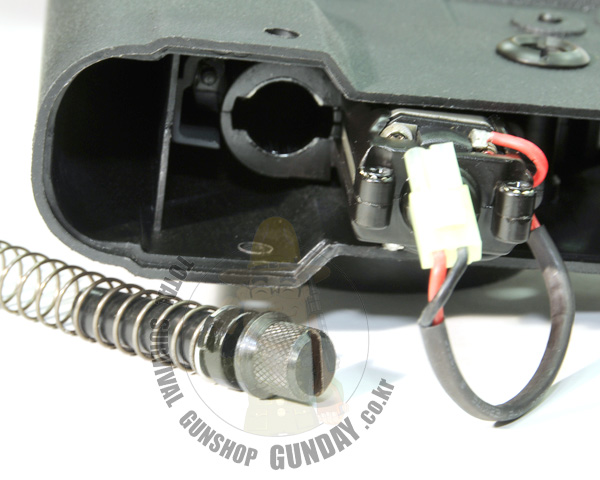

개머리판 뒷부분을 열어놓은 상태이며 개머리판의 윗부분에는 밧데리가 수납이 되며 화살표 부분은 스프링가이드부분이며 기어박스를 분해하지 않고 스프링을 교체할수 있는 구조입니다.

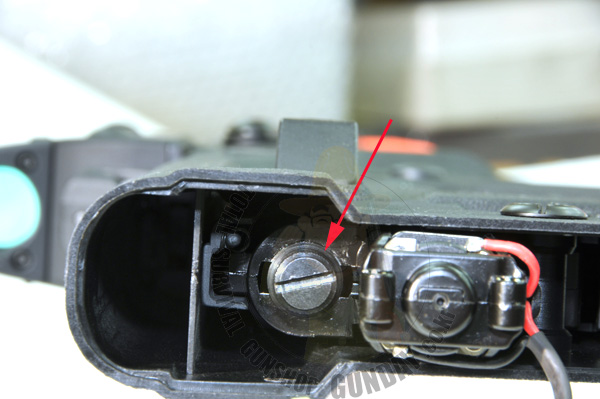

화살표의 나사를 일자드라이브로 분리를 합니다.
일자나사부분은 가이드를 뒤로 당겨주면서 고정을 하는 역활을 합니다.
|
|
|

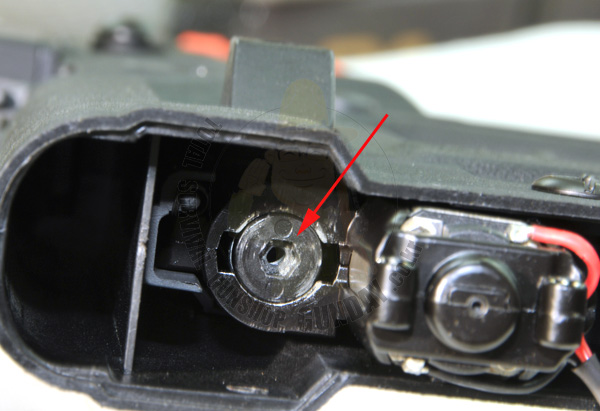

가이드를 고정하는 나사를 분리하면 속에는 육각볼트의 가이드가 노출이 되며 가이드의 분해는 육각렌찌로 속으로 살짝 밀어주면서 90도 회전을 하면 뒤로 분리가 되면서 가이드와 스프링이 분리됩니다.
|
|
|
스프링과 가이드, 가이드고정나사가 분리된 모습입니다.
|
|

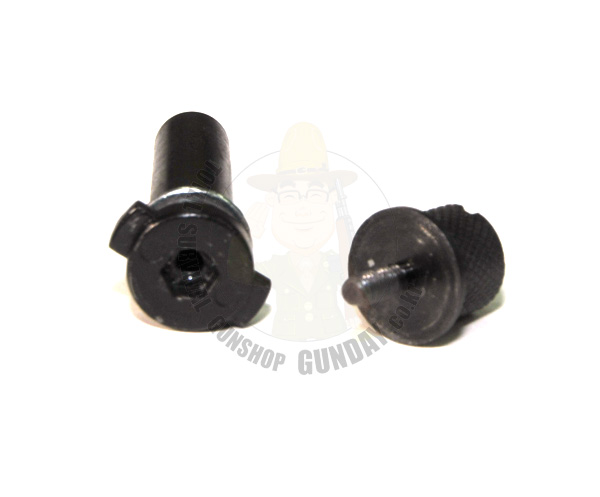

가이드 부분과 가이드 고정나사의 모습입니다.
|
|
|

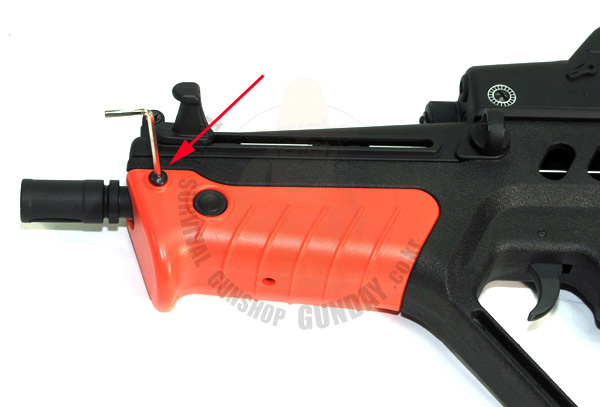

다음은 총의 분해과정으로 먼저 핸드가드옆에 있는 볼트를 분리합니다.
|
|
|

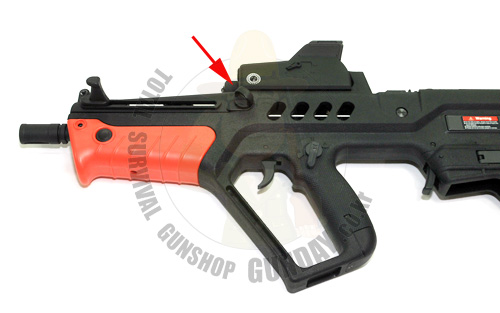

화살표 부분을 분리합니다.
|
|
|

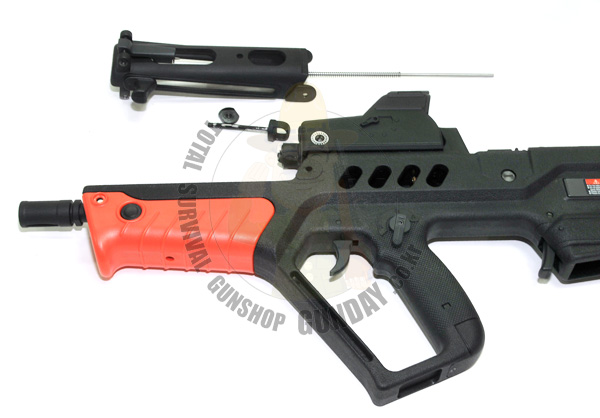

고정 부품이 모두 분리되면 가늠쇠부분을 살짝 위로 당겨주면서 앞으로 분리하면 사진처럼 분해가 됩니다.
|
|
|

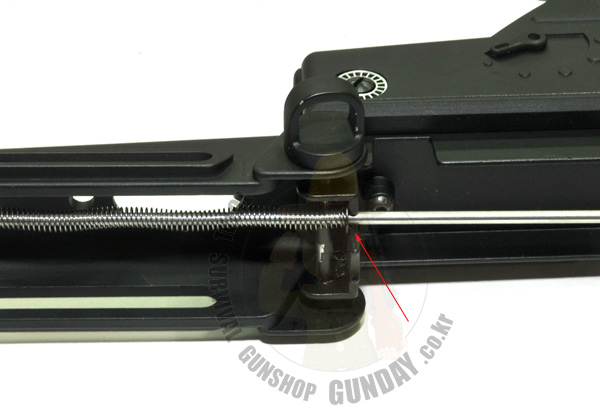

분해서 스프링의 끝에는 와셔가 사진과 같이 조립이 되어있으므로 분실되지 않도록 하시고 조립시 참조하세요..
|
|
|

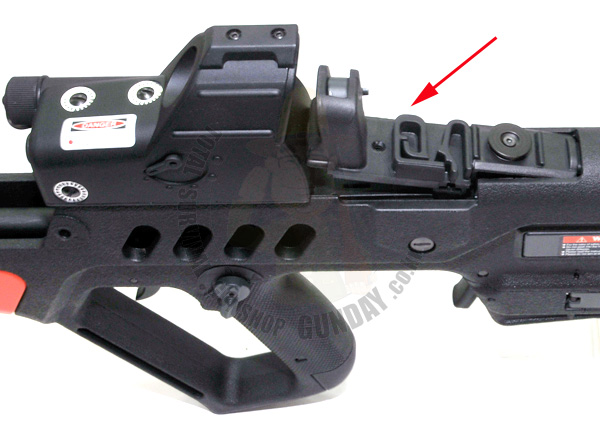

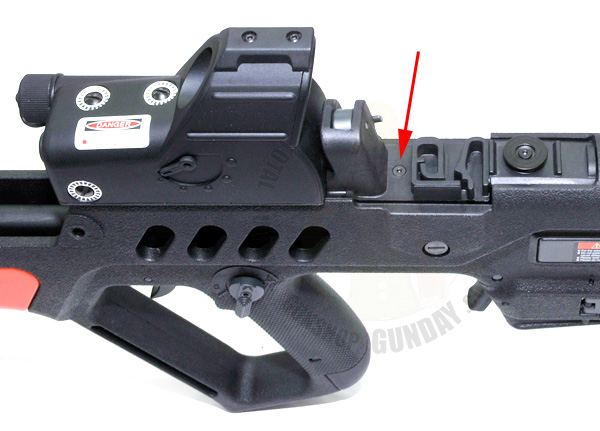

가늠자 부분의 분해는 화살표의 육각볼트를 풀어준다음...
|
|
|
사진처럼 위로 들어올리면 분리가 됩니다.
|
|
|

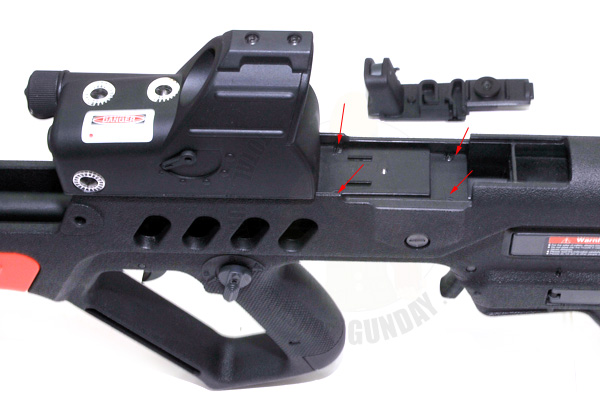

다음은 레이져와 도트사이트부분의 분해를 위해서 화살표부분의 4개의 나사를 풀어주면 위로 분리가 된답니다.
|
