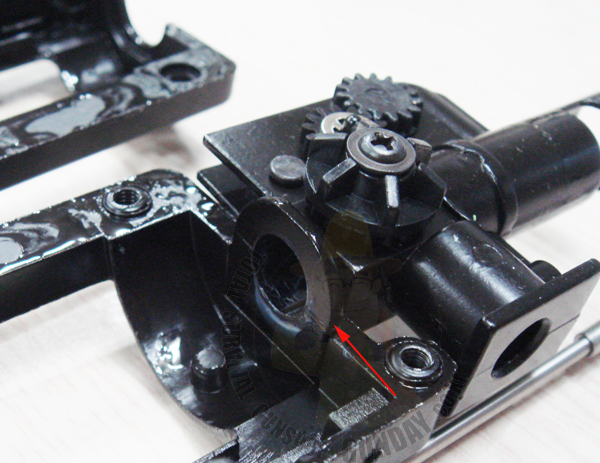

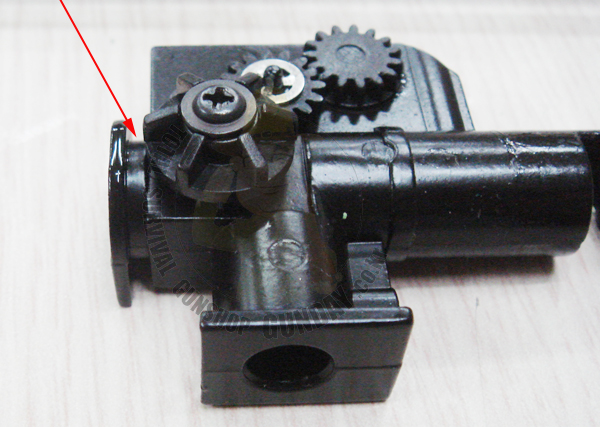

홉업챔버 부분은 기어박스에 고정이 되어있으므로 챔버만 분리가 되지 않는 구조입니다.
화살표 부분이 기어박에 고정이 되어있습니다.
|
|
|
화살표의 홈부분에 기어박스가 고정이 되어있는 구조이므로 홉업고무만 장착을 할때에는 기업박스를 분해하지 않고 총열쪽으로 분해를 해서 장착을 하면 된답니다.
|
|
|

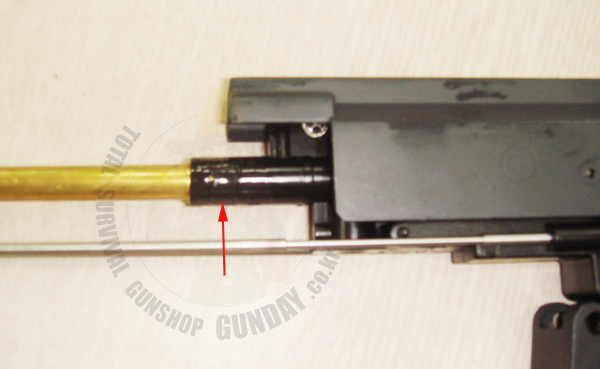

화살표의 바렐고정부품을 분리합니다.
|
|
|

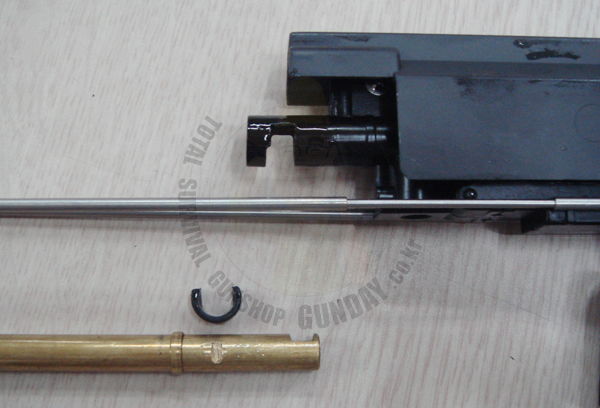

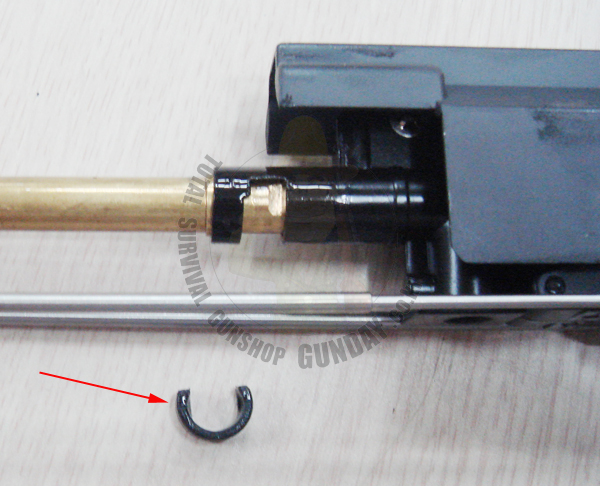

바렐을 고정하는 "C"형 프라스틱이 분리된 모습입니다.
|
|
|
다음은 바렐을 앞으로 분리해주시면 분리됩니다.
|
|

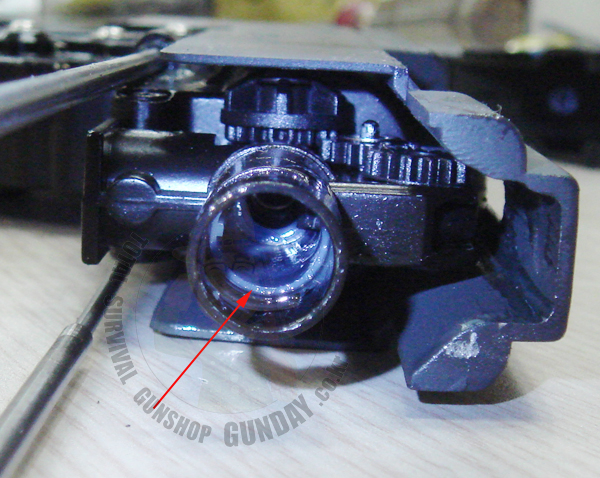

분리된 뒤의 챔버내부의 모습입니다.
홉업고무가 장착이 되어있는 모습입니다만 처음 원래의 홉업고무는 속이 뚫려있어 재기능을 하지 못하도록 되어있습니다.
|
|
|

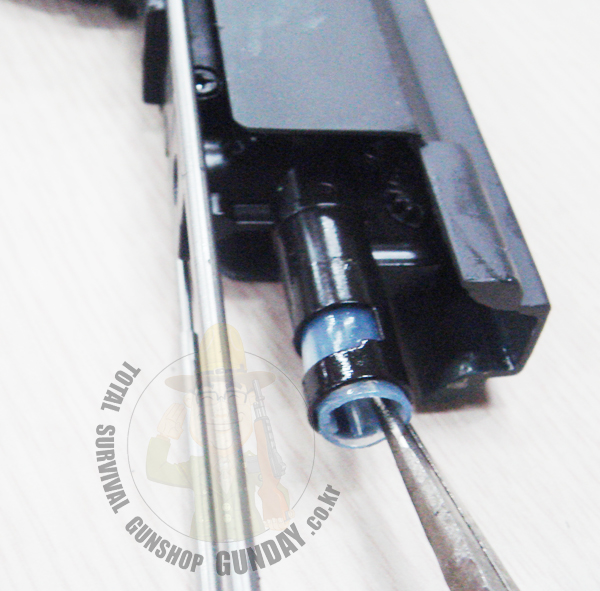

홉업고무를 분리합니다. 사용하지 못하는 고무이므로 손상이 되어도 상관이 없습니다.
|
|
|

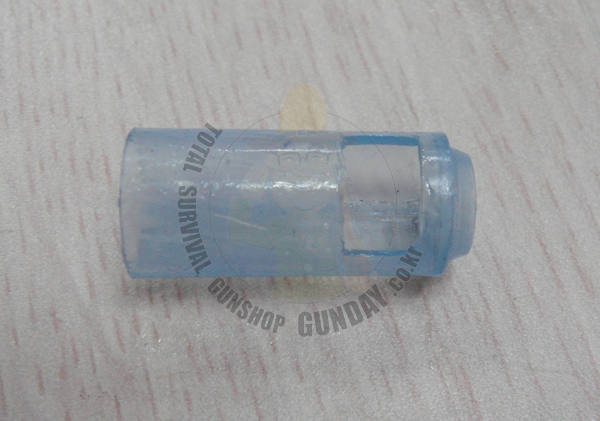

사진처럼 홉업고무 일부분이 절단되어있으므로 에어누출이 발생하는 부분입니다.
|
|

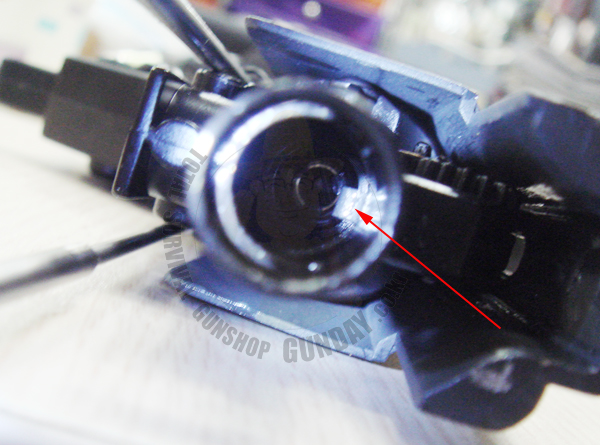

내부의 홉업조절장치의 완충물 그대로 있는 상태이므로 홉업조절을 약하게 하여 사진처럼 튀어나오지 않고 속으로 들어가게 한뒤 조립을 하면 됩니다.
현재처럼 튀어나온 상태에서 홉업고무를 장착한 바렐을 밀어넣으면 완충물이 속으로 밀려들어가면서 제자리에 조립이 되지 않는답니다.
|
|
|

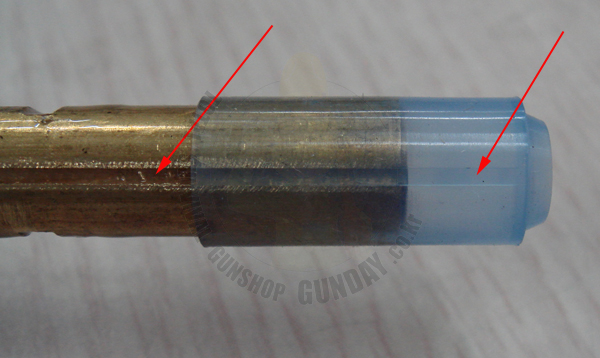

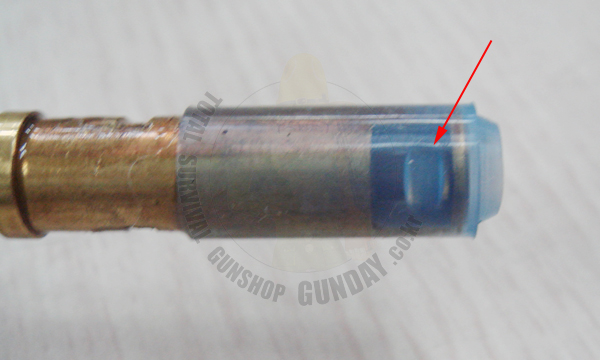

홍업고무를 바레에 조립할때에는 화살표의 일자홈 부분이 일치하도록 조립을 하시면 된답니다.
|
|
|

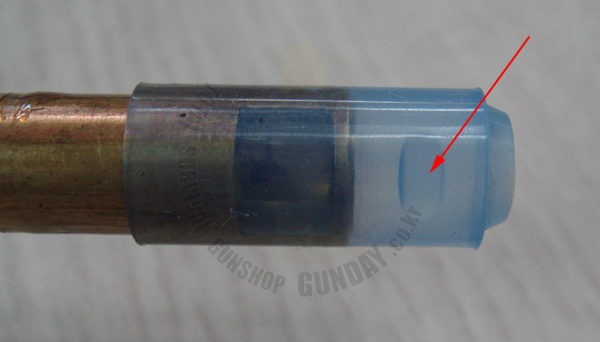

화살표 부분이 위의 홉업조절 완충물과 만나 홉업조절이 되는 부분입니다.
|
|
바렐과 홉업고무가 정확히 조립이 된상태입니다.
화살표 부분이 홉업조절이 되는 부분이며 총의 윗변으로 조립이 되며 완충물과 만나도록 조립을 해주시면 된답니다.
|
|

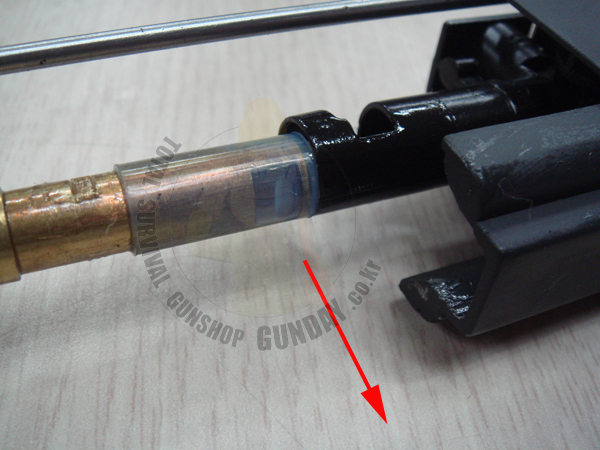

챔버속으로 바렝을 밀어넣는 모습이며 화살표 부분이 윗부분입니다.
채버속으로 밀어넣을때 빡빡하여 잘 들어가지 않으면 건오일을 살짝 뿌려서 쉽게 조립이 되도록 하셔야 하며 건오일이 없다면 침이라도 발라서 미끄러지듯이 조립을 하시면 된답니다.
|
|
|

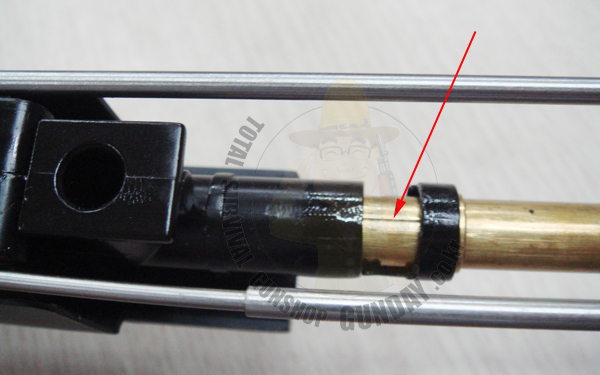

화살표의 일자홈 부분이 보이도록 하여 조립을 하며 원래의 깊이까지 밀어넣은후 "c"자형 고정 부품을 조립하면 작업은 끝이나며 분해의 역순으로 조립을 하시면 된답니다.
|
