실린더 블럭이 슬라이드의 홈에서 빠진 상태에서 쉽게 분리하는 방법은 슬라이드를 오른손에 뒤집어서 쥐고 왼손 손바닥에 툭치면 아래의 사진처럼 전체적으로 거의다 분리가 된답니다.
|
|
|
이제는 실린더 블럭은 힘들이지 않고 위로 분리가 된답니다.
|
|

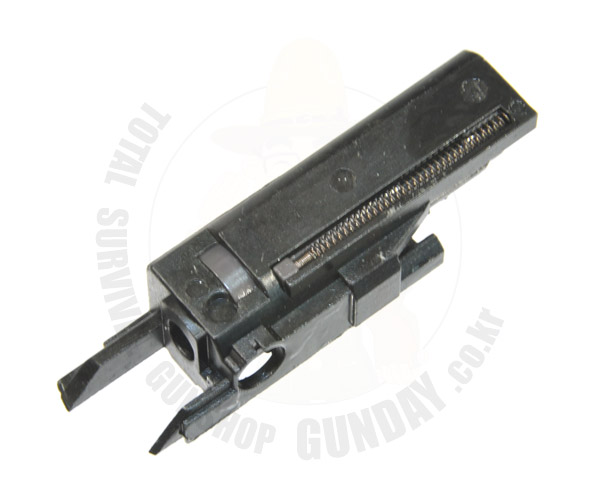

실린더 블럭을 분리한 모습입니다..
스프링은 조립시 사진처럼 넣어서 조립을 하셔야 하며 조립시 노하우는 아래의 조립부분을 참고해주세요.
|
|

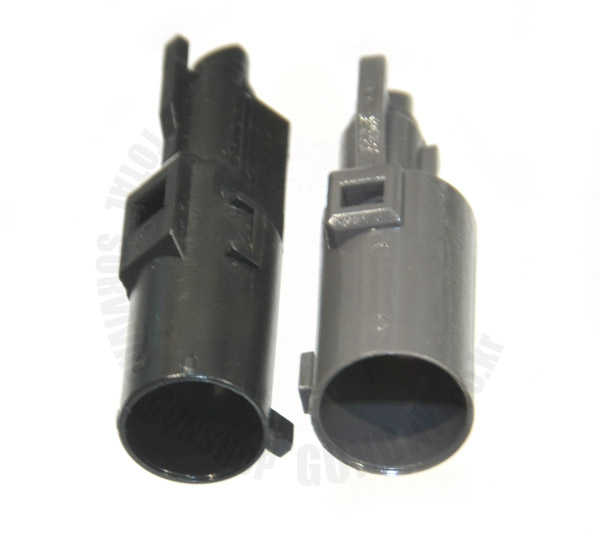

마루이 Px4의 시린더는 우측이며 좌측의 실린더는 일반 실린더로 Px4의 실린더지름이 더큰것을 확인할수 있습니다.
실린더 지름이 커지면 블로우백의 느낌을 더욱더 강하게 해주며 실제 사격시 강력한 블로우백을 느낄수 있습니다.
|
|
|

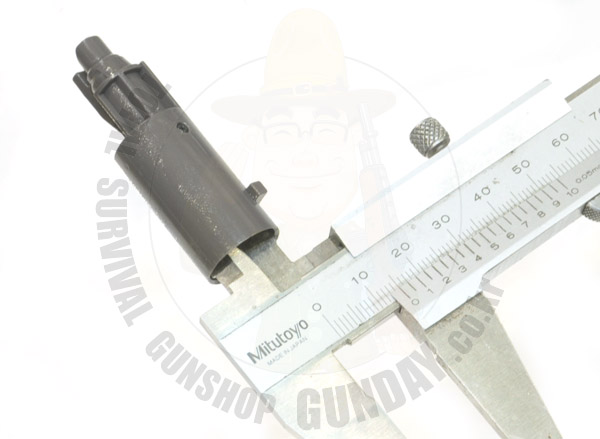

실린더의 내경은 15mm입니다.
|
|
|

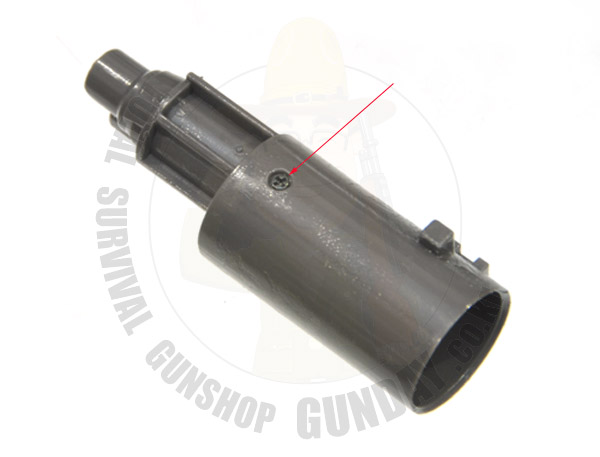

실린더의 내부 분해는 화살표의 나사를 분리하면 내부의 부품이 분리됩니다.
|
|
|

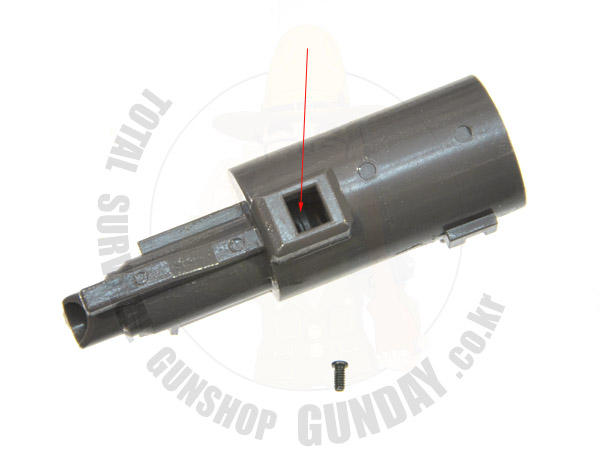

나사를 분해하고 난뒤에 화살표 속으로 작은 드라이브로 부품을 뒤로 밀어내면 내부 부품이 분리가 됩니다.
|
|
내부 부품을 분리한 모습입니다.

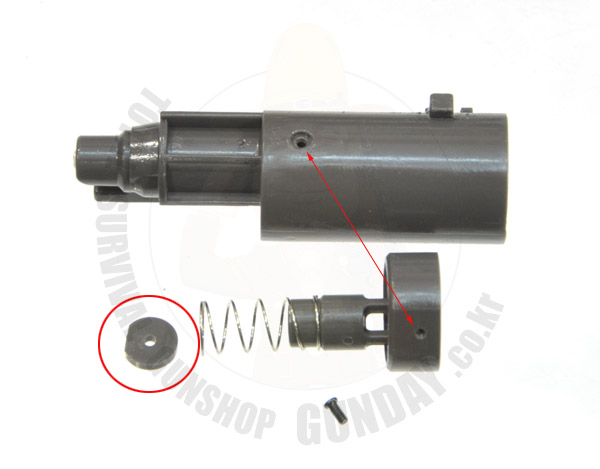

화살표 부분은 나사에 의해서 서로 고정되는 부분이므로 조립시에도 두 구멍이 일치하도록 하여 나사로 고정해주시면 된답니다.
빨간 원속의 부품은 가스가 분출되는 구멍을 막아 작은 구멍으로만 가스가 분출되도록 하여 파워를 낮춰주는 역활을 하는 파워브레이크이므로 파워브레이크를 넣지 않고 조립을 하면 일본 마루이사에서 제조할때의 순정상태가 되어 서바이벌 게임하기에 적합한 파워가 된답니다.
마루이 핸드건 실린더 부분 살펴보기 바로가기 ==> 클릭하세요.
|
|
|
파워브레이크를 제외하고 내부 부품을 다시 넣고... 화살표의 나사구멍에 내부부품의 구멍이 일치하도록 하여 나사를 조립하시면 됩니다.
|
|

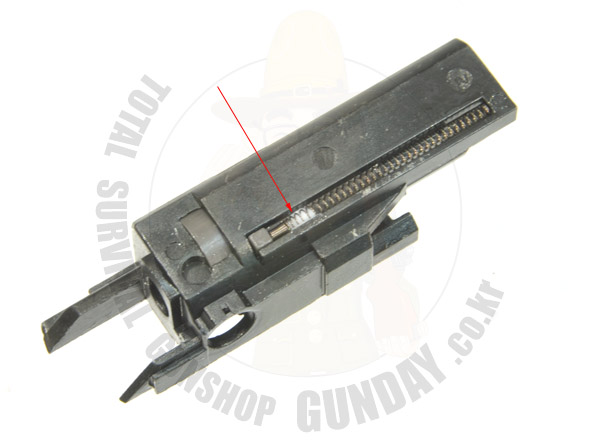

실린더 블럭에 실린더를 조립하고 스프링을 조립할때에 스프링 다른곳으로 쉽게 이동하지 않도록 화살표처럼 구리스를 살짝 발라서 조립을 하면 이탈방지에 도움이 된답니다.
=============================================
(팁)
아래의 슬라이드에 실린더블럭을 조립하는 과정을 먼저 연습을 해보세요..
연습시 스프링은 조립을 하지 않고 스프링을 빼놓은 상태에서 조립되는 과정을 테스트해보시고 조립이 잘되는 상황에서 위와같이 스프링을 조립을 하고 신중하게 아래의 조립을 따라해주시면 스프링을 망가뜨리지 않고 안전하게 조립하실수 있을것입니다.
=================================================
|
|

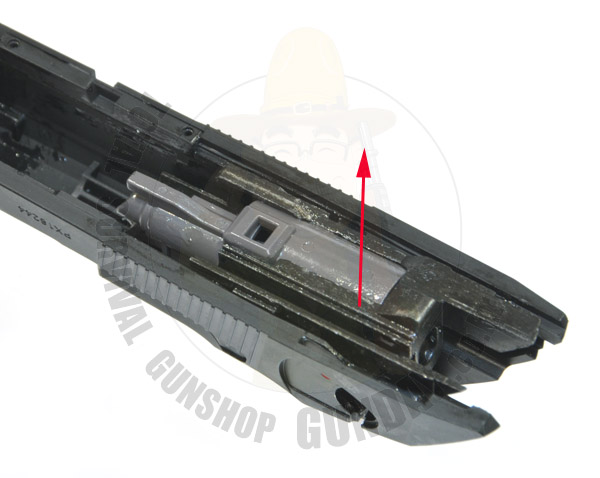

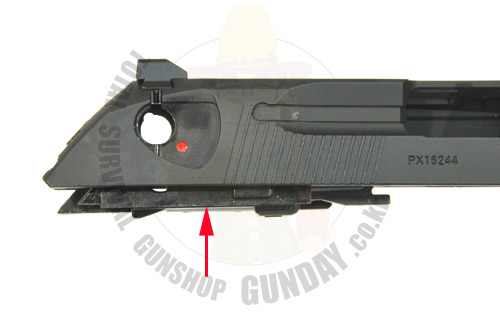

실린더 블럭을 슬라이드에 조립할때에는 사진처럼 밑에서 밀어올려야 스프링이 흘러내리지 않으며 구리스를 바르지 않는다면 작은 충격으로 튕겨나가서 스프링이 뭉게지게되므로 주의 하셔야 합니다.

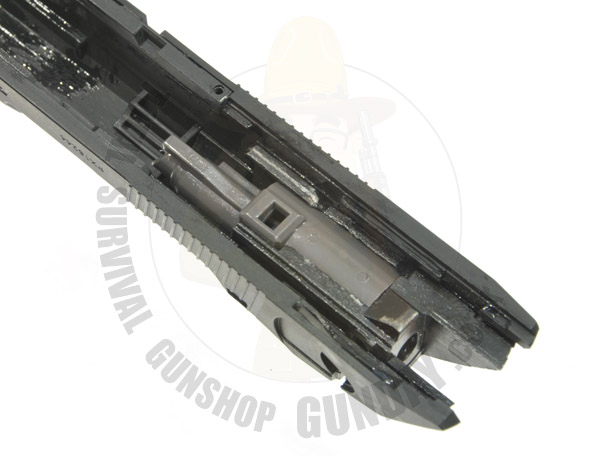

실린더 블럭이 스프링 지름정도만 남겨놓고 밀어넣은 상태에서 앞뒤로 스프링이 튕겨나오지 않았는지 다시 한번더 확인을 하고 이상이 없다면 끝까지 밀어올려주면 된답니다.
|
|
|

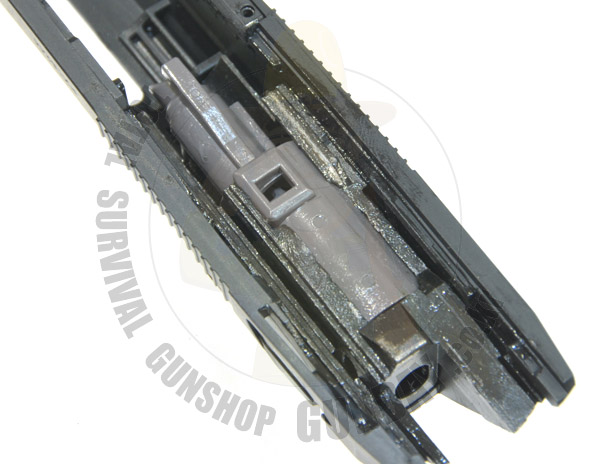

실린더 블럭이 조립이 된 모습이며 이상태에서 실린더를 앞으로 움직여 놓아보면 사진처럼 제자리로 돌아오면 조립은 이상없이 된것입니다.
|
|
|

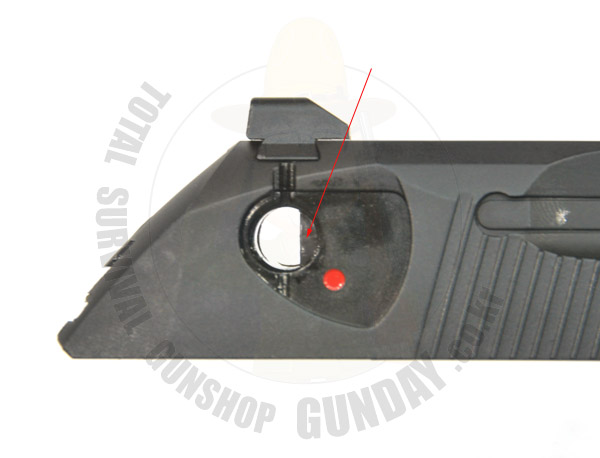

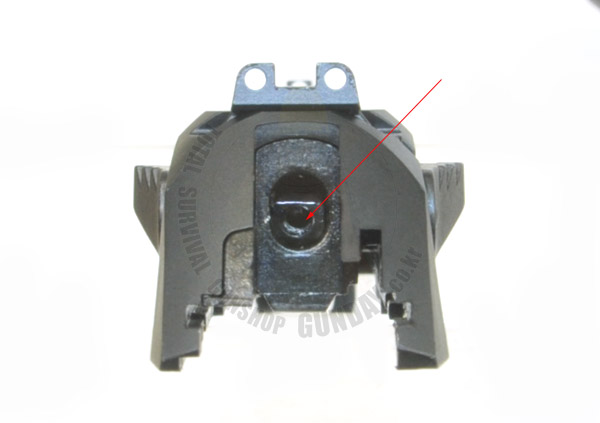

안전레버를 조립핢때에는 분해의 역순으로 조립을 하시면 되며 화살표 부분에 실린더가 살짝 나와있으므로 안전레버를 넣을때에는 실린더도 앞으로 살짝 움직이면서 조립을 하시면 된답니다.
|
|
|

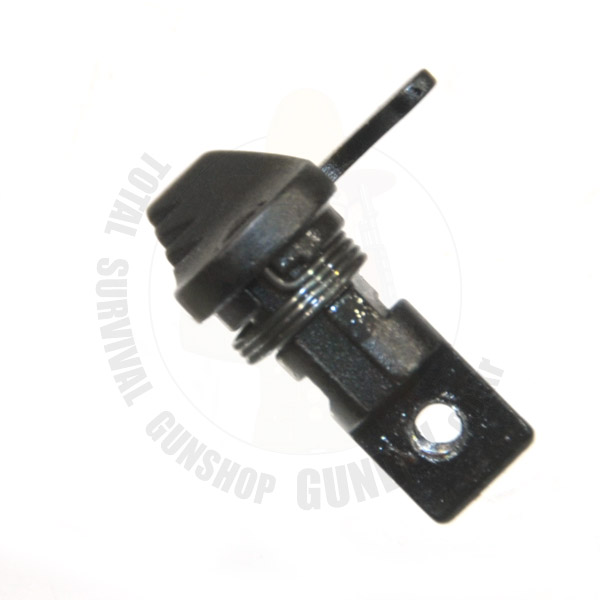

우측안전레에 스프링을 먼저 걸어주고 분해시의 모양으로 조립을 하면 된답니다.
|
|
좌우측의 안전레버를 조립하고 난뒤 화살표에 육각볼트를 조립하면 되며 나머지 부분은 분해의 역순으로 참고하시면 된답니다..
