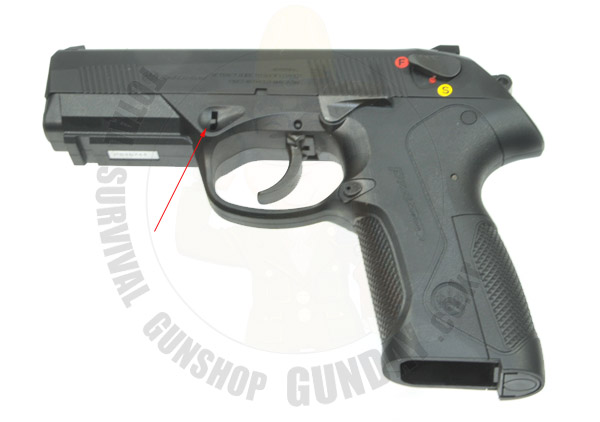

마루이 Px4 슬라이드 분해는 화살표부분과 반대쪽을 동시에 밑으로 내린 상태에서 슬라이드를 앞으로 밀면 분리가 됩니다.
|
|
|
슬라이드가 분리된 모습입니다.
|
|
|

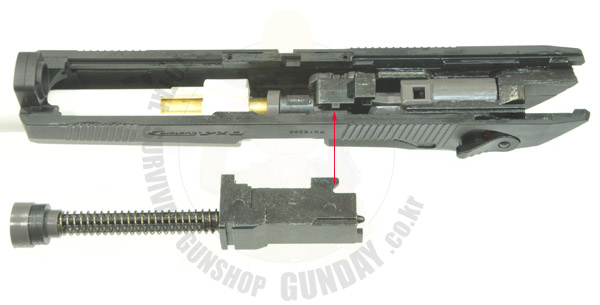

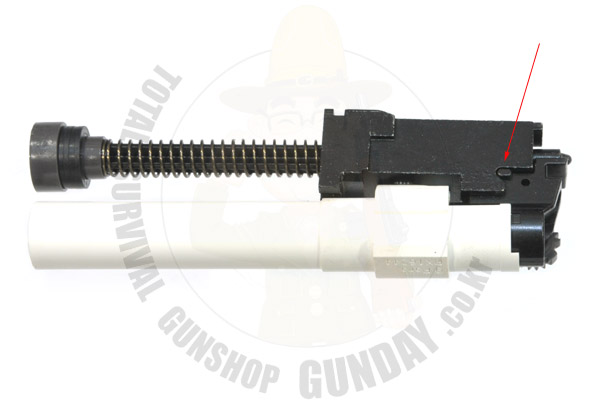

리턴스프링은 화살표 부분에 살짝 걸려있으므로 블럭을 앞으로 살짝 앞으로 밀면서 들어올리면 분리가 됩니다.
|
|
|
아웃바렐과 조립되어있는 모습입니다.
|
|
|

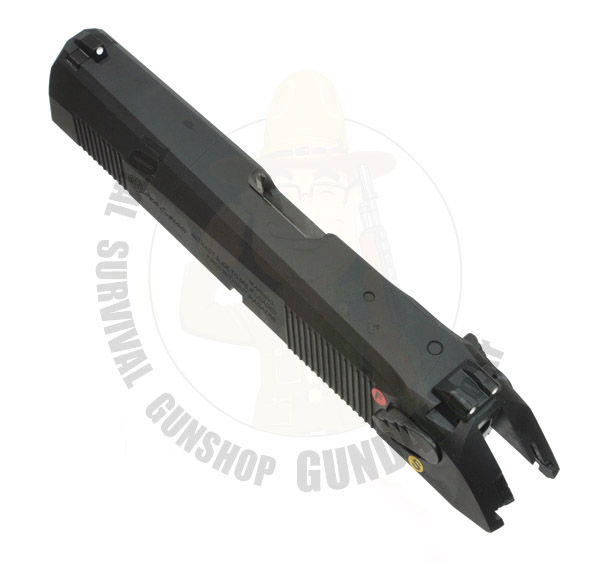

슬아이드의 실린더 부분을 분해해 보도록 하겠습니다.
|
|
|

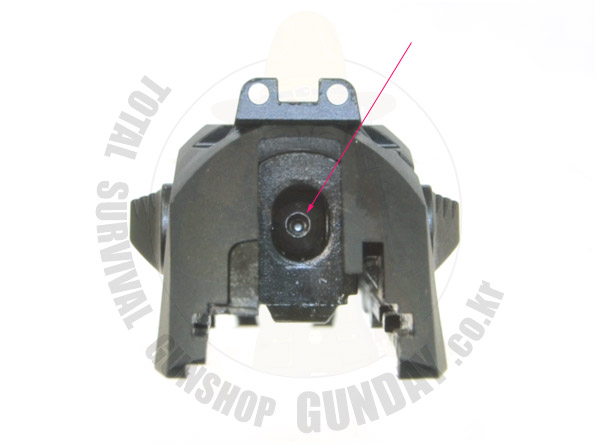

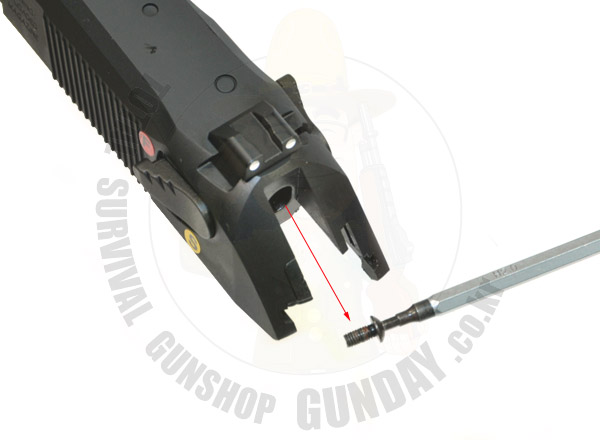

실린더 부분을 분해하기 위해서는 화살표 부분의 육각볼트를 먼저 풀어줍니다.
|
|
|
육각볼트를 분리한 모습입니다. (2mm 육각렌찌사용)
|
|
|

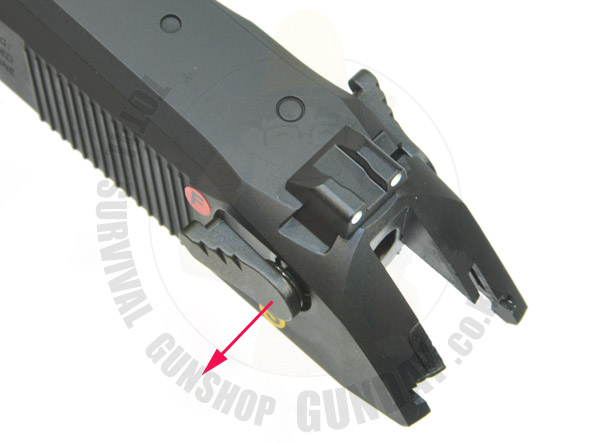

볼트를 분해하고 난뒤에는 안전레버를 분리할 차례이며 좌측의 안전레버를 화살표 방향으로 분리를 합니다.
|
|
|

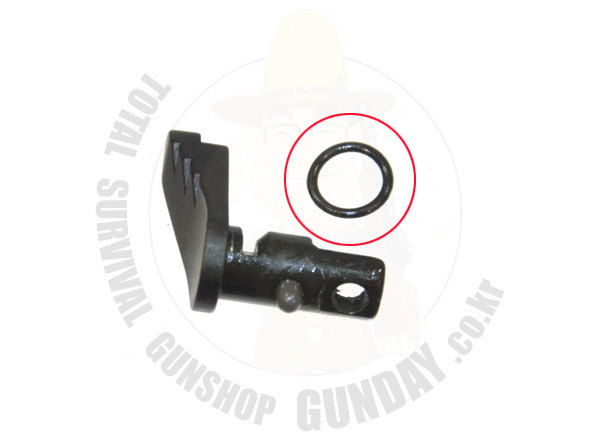

좌측의 안전레버를 분리한 모습이며 안전레버에 있는 오링은 안전이 쉽게 풀리지 않도록 해놓은것이며 오링때문에 안전레버가 잘 움직이지 않으므로 빼내면 원래되로 복구가 되는것입니다.
|
|
|

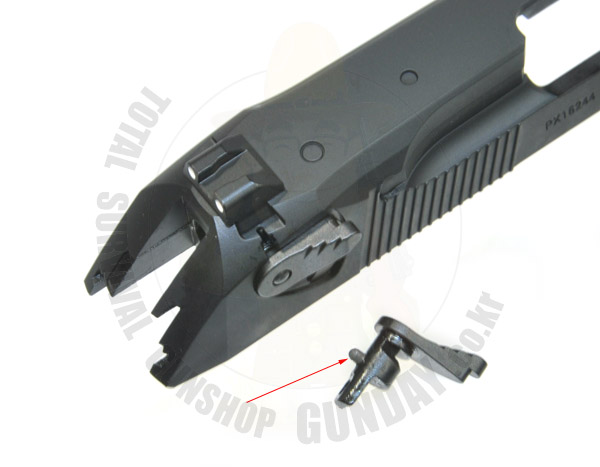

좌측안전레버를 분리할때에는 화살표의 스토퍼가 튕겨나갈수 있으므로 주의하세요..
|
|
|

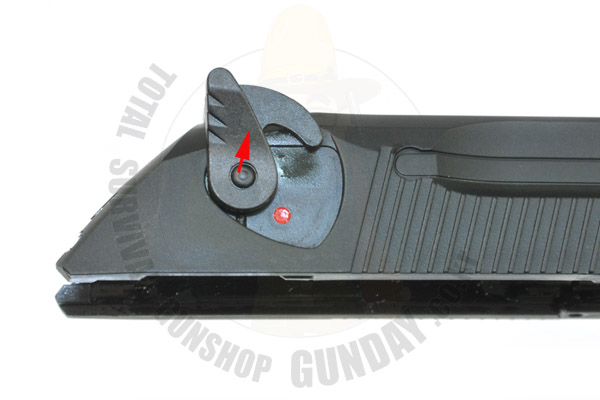

다음은 우측 안전레버를 분리할 차례이며 안전레버를 위로 들어올린다음에 옆으로 분리를 하면 됩니다.
|
|
|

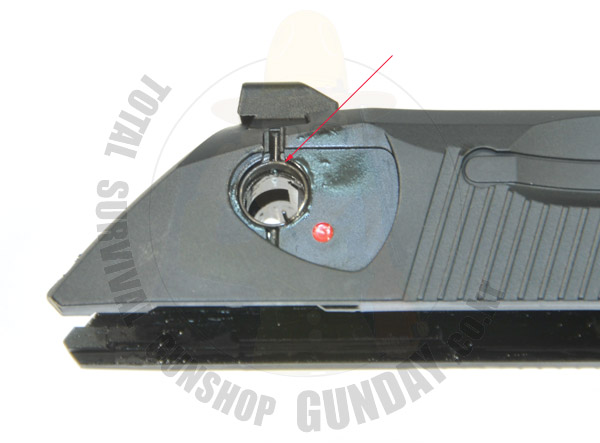

화살표의 스프링은 안절레버 스프링이며 사진처럼 조립이 되며 조립시에는 안전레버에 먼저 조립을 한다음 사진처럼 조립을 해주시면 된답니다.
|
|
|

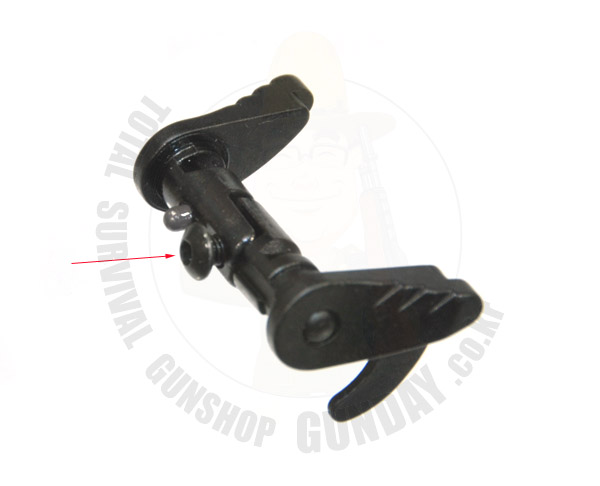

좌측과 우측안전레버끼리 조립을 해본 모습이며 화살표의 육각볼트가 좌우측을 고정하는 구조입니다.
|
|
|

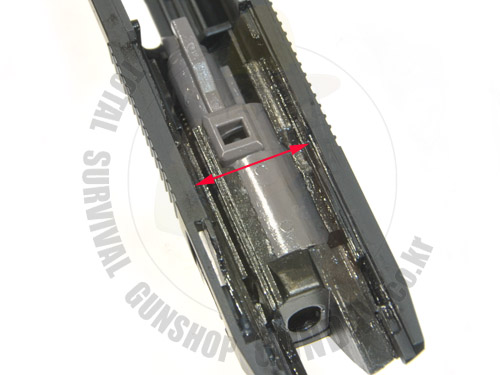

실린더 블럭을 분리하기 위해서는 슬라이드를 살짝 벌려주면서 실린더와 실린더 블럭을 위로 아래의 사진처럼 살짝 올려줍니다.
|
|

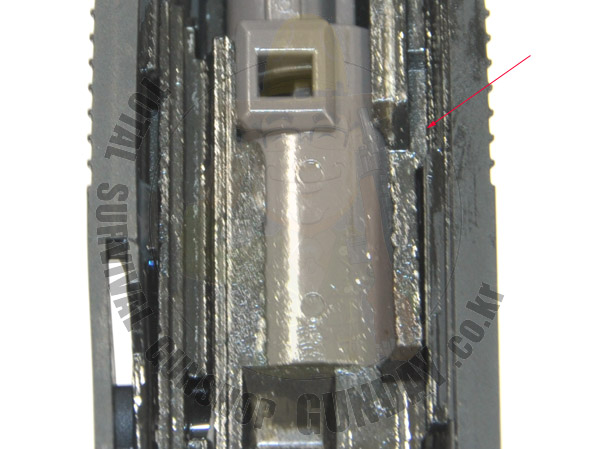

실린더 블럭이 슬라이드의 홈에서 빠져나온 모습입니다..
============> 2부에서 계속됩니다..
