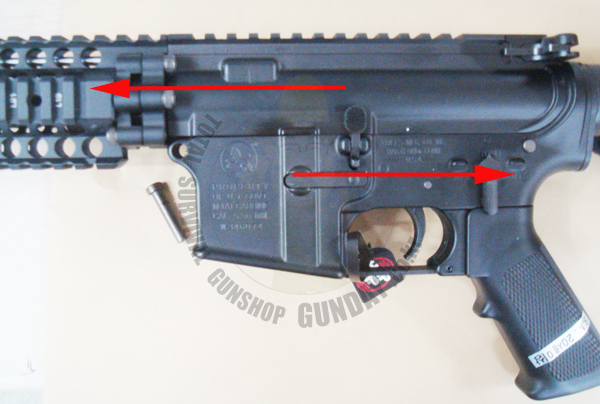

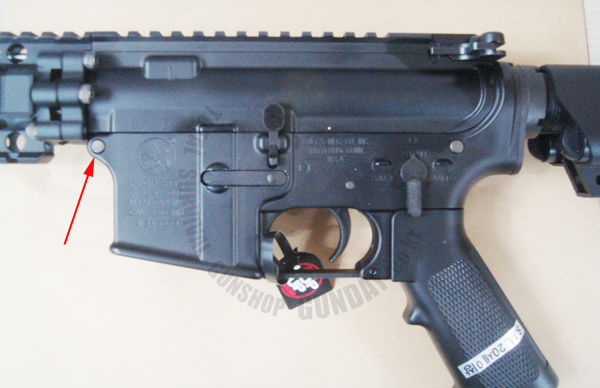

레시 라이플의 기본분해는 화살표의 앞쪽핀을 분리하면 됩니다.
뒷쪽핀의 경우는 분리가 되지 않는 더미입니다.
|
|
(2)

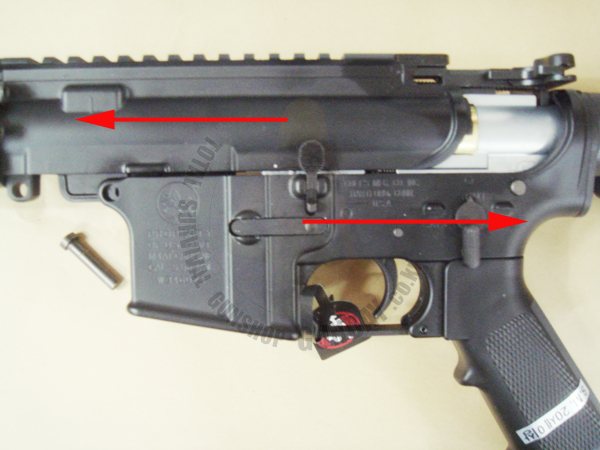

앞의 핀을 분리하고 앞뒤로 분리가 되며
|
|
(3)

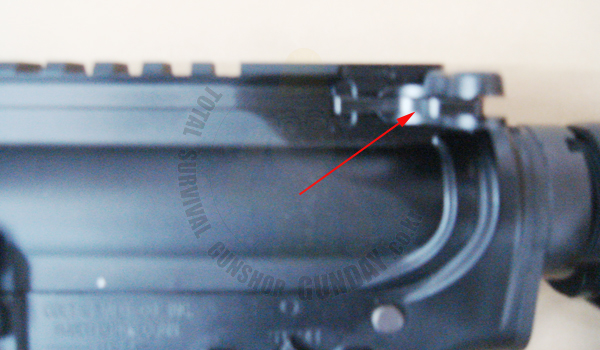

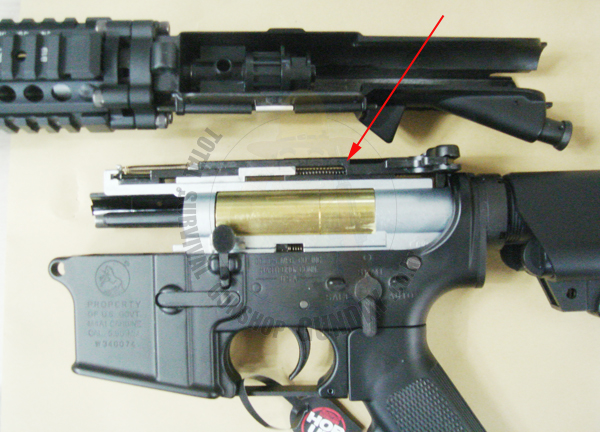

장전레버의 고리부분이 걸리게되므로 장전레버를 당겨서 풀어주고..
|
|
(4)
앞뒤로 간단히 분리가 됩니다.

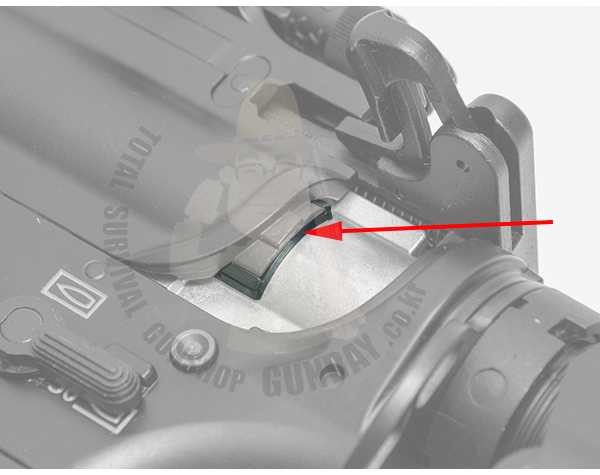

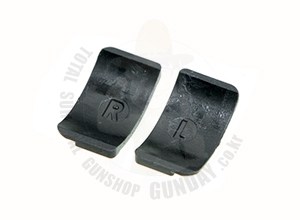

분리시 리시버 고정용 프라스틱(아래사진)이 나오며
조립시 필요한 부품이므로 잘보관해주세요.
조립은 상하부를 완전히 결합하기 직전에 좌우측에 넣어주시고
상하부를 밀착시켜주시면 되며 좌우 구분이 되어있으므로 좌우측에
아래의 사진처럼 밀어넣은 다음 상하부리시버를 결합하시면 된답니다.
|
|
(5)
분리후 장전레버는 쉽게 이탈이 되므로 하부리시버를 잘 놓아두시고 총열에 고정되어있는 바렐과 챔버를 뒤로 분리합니다.

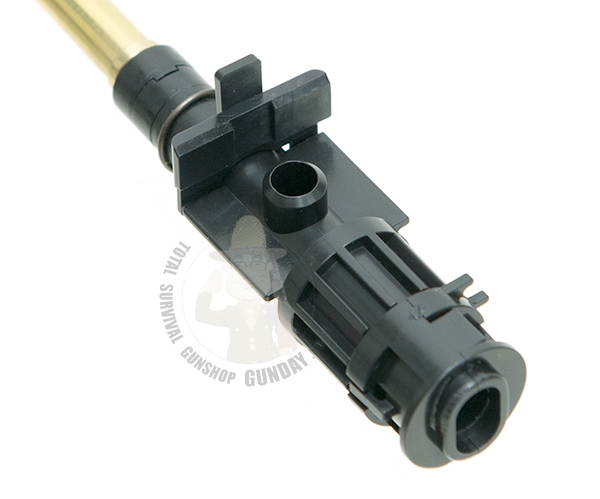

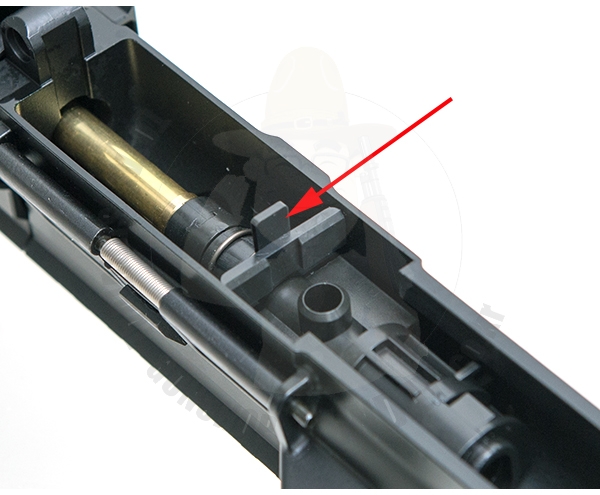

총열부분에서 챔버를 분리하기 위해서는 아래의 사진의 화살표 부분을 위로 당겨주시면 분리가 됩니다.
|
|
(6)

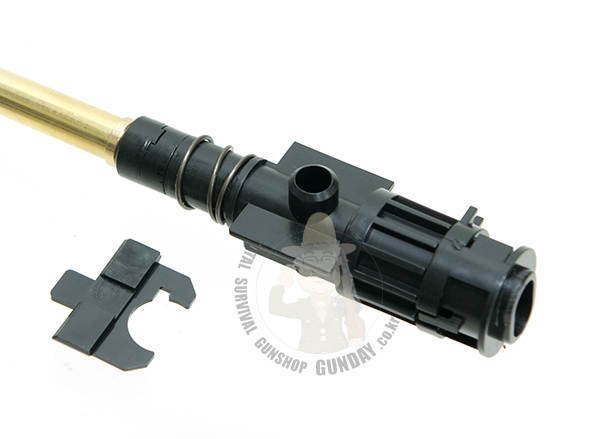

홉업 챔버부분이 분리된 모습입니다.

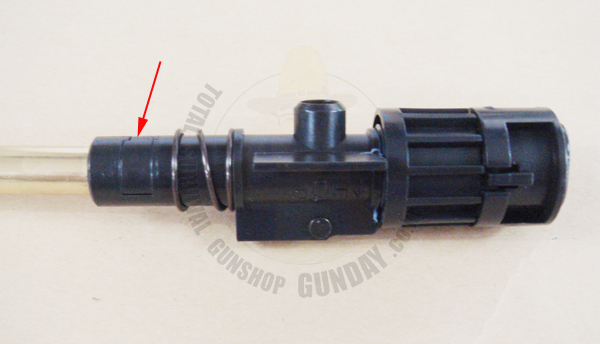

홉업챔버와 바렐을 분리하기 위해서는 화살표의 프라스틱을 분리합니다.
|
|
(7)

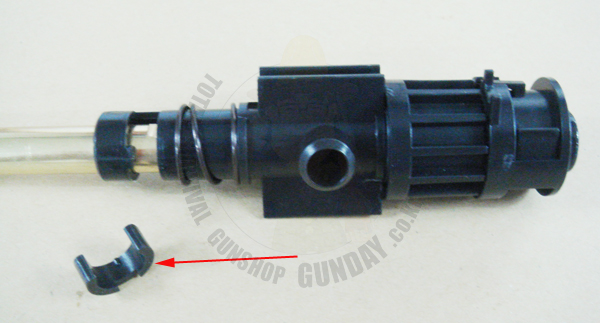

고정부품이 분리된 모습입니다.
"C"링의 경우 프라스틱재질이므로 너무강하게 벌리지 마시고 양쪽을 조금씩 밀어올려서 조심해서 분리하세요..
===============================================================
그리고 홉업고무의 조립을 위한 분해라면 아래부분은 분리를 하지 않으셔도 되며 제일 아랫부분의 지랫대부분만 분리를 하시면 된답니다.
분해하지 않아도 되는 부분은 8,9번 부분입니다.
===============================================================
|
|
(8)

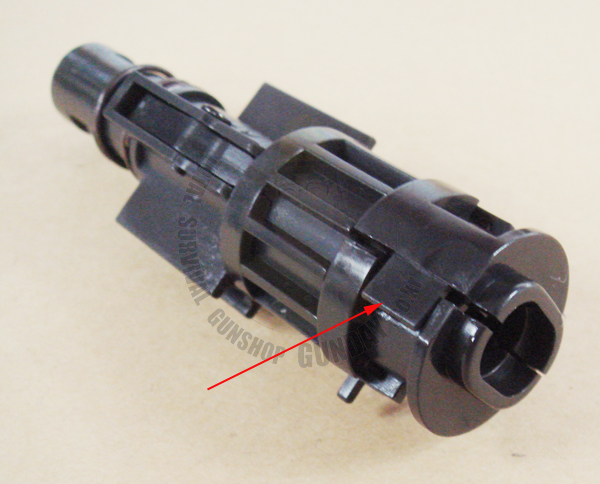

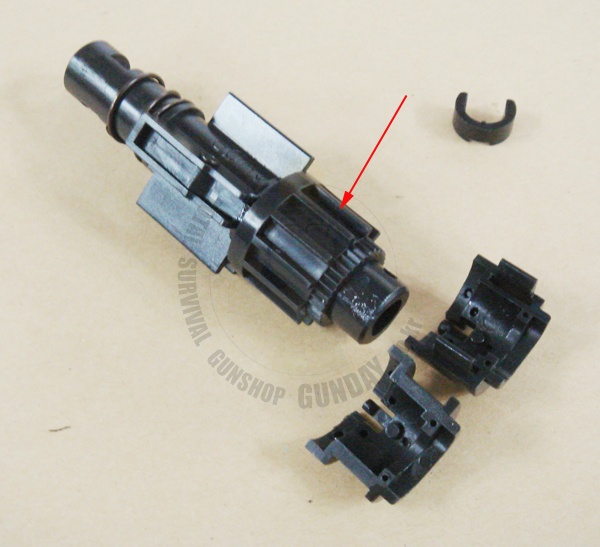

바렐과 챔버가 분리되고 나면 이제 홉업조절 부위를 분리합니다.
화살표부분을 살짝 벌리면서 밀어주시면 되며 양쪽으로 고정이 되어있으므로 양쪽을 같이 벌러서 밀어주세요.
|
|
(9)

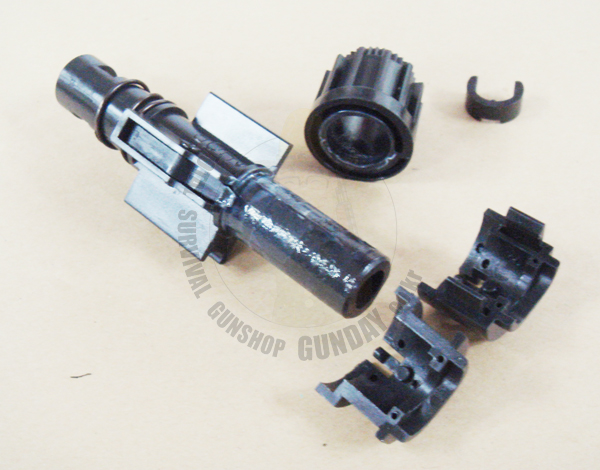

이제는 홉업조절 레버를 분리하시면 됩니다.
|
|
(10)
홉업조절 레버가 분리된 모습입니다.
|
|
(11)

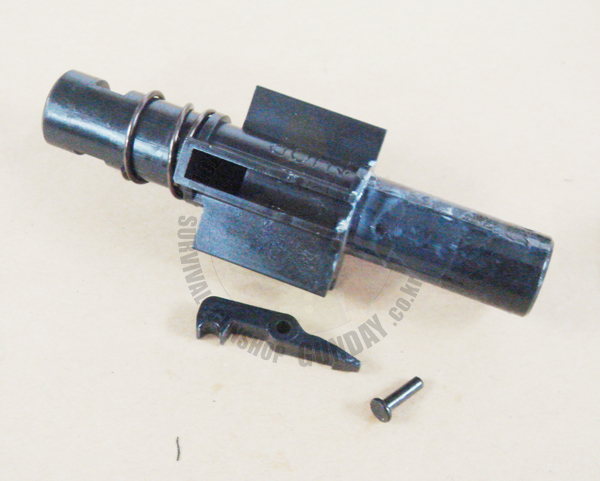

홉업조절 레버에 연동하여 홉업을 조정하는 지렛대를 분해합니다.
|
