슬라이드를 분해하기 위해서는 슬라이드를 약4mm정도 후퇴하여 고정을 해줍니다.
|
|
|

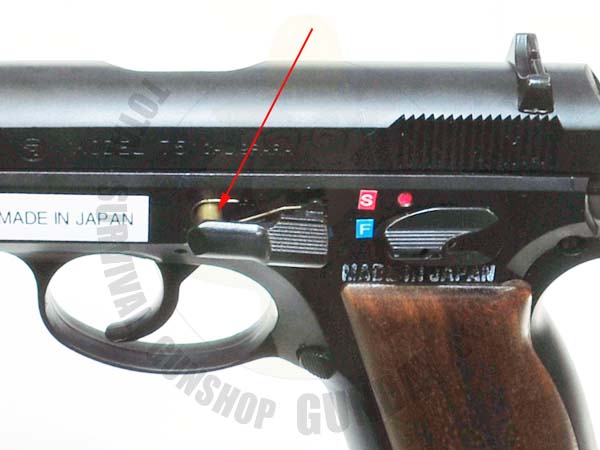

슬라이드를 뒤로 후퇴하는 정확힌 위치는 화살표의 선이 일치하도록 해주시면 됩니다.
|
|
|
슬라이드를 고정한 상태에서 화살표의 핀을 살짤눌러서 밀어넣습니다.
|
|
|
반대쪽을 밀어넣어면 슬라이드 스토퍼는 사진처럼 살짝 튀어나오며 스토퍼를 잡고 당겨서 스토퍼를 완전히 분리합니다.
|
|

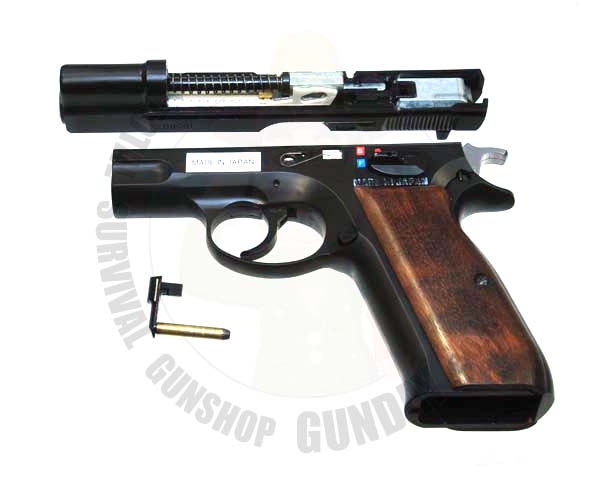

슬라이드 스토퍼가 분리된 모습입니다.
조립시에도 분해위치로 슬라이드를 위치시키고 스토퍼가 들어갈 구멍이 동그랗게 되어있어 있는지 확인하고 스토퍼를 밀어넣어주시면 된답니다.
|
|
|
슬라이드를 스토퍼를 분리하고 난뒤 앞으로 밀면 슬라이드 전체가 분리됩니다.
|
|
|

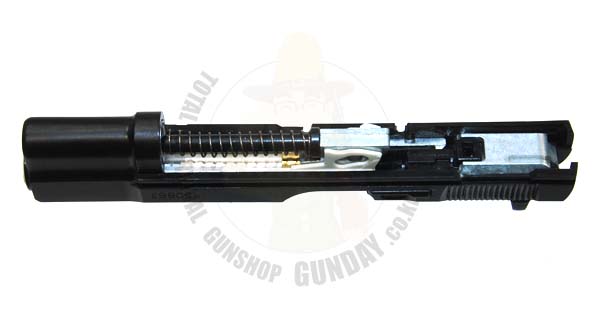

슬라이드의 모습입니다.
|
|
조립시에도 이와 동일하게 조립을 하시면 되므로 현재모습을 한번더 살펴보시고 분리를 하시면 된답니다.
특히 스프링이 들어가는 앞쪽 하우징은 원형에 맞게 조립이 되면 된답니다.
|
|
|

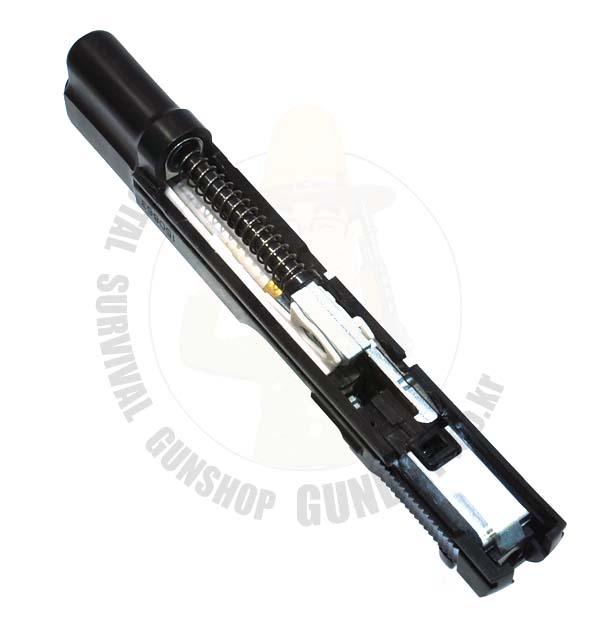

슬라이드 리턴스프링과 가이드를 분리한 모습입니다.
|
|
|
하우징까지 분리를 한 모습입니다.
|
|
|
아웃렐은 앞으로 살짝 움직인다음 위로 빼내면 분리가 됩니다.
|
|
|

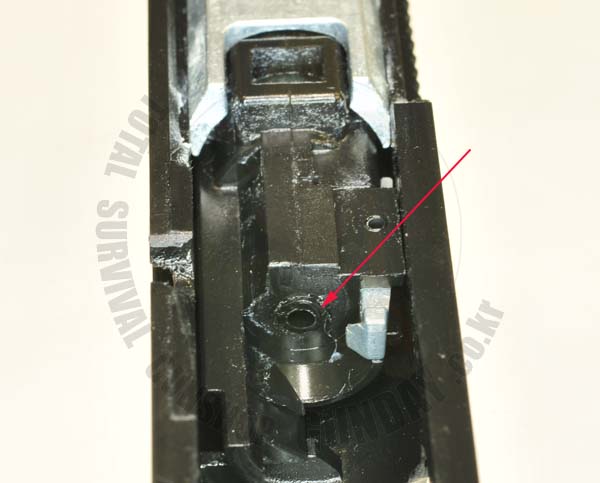

실린더 노즐 부분의 모습입니다..
|
|
|
노즐 부분의 화살표 부분은 가스분출량을 줄이기 위해서 장착한 파워브레이크입니다.
|
