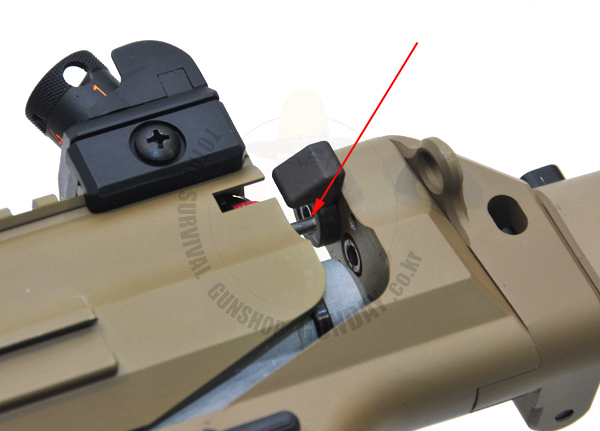

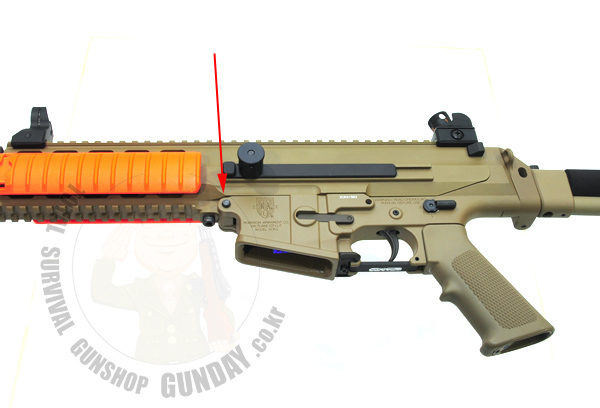

바디를 분해하기위해서는 화살표의 핀을 반대쪽으로 밀어줍니다.
|
|

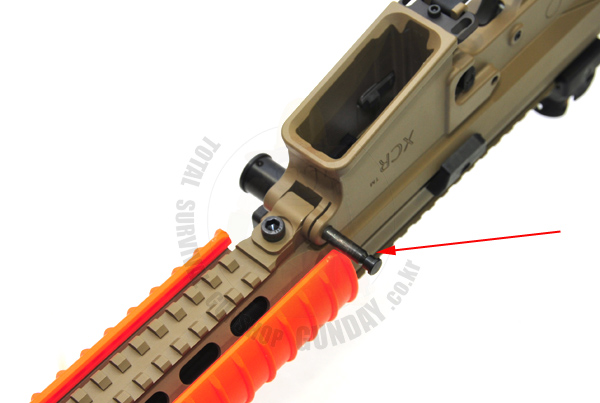

사진처럼 반대쪽으로 나오면 바디는 분리가 됩니다.
핀은 완전히 빠지지 않으며 끝부분에 고정이 되므로 분실의 염려가 없습니다.
|
|
|

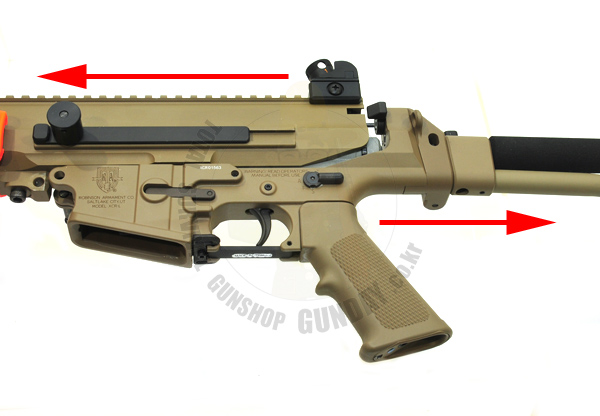

핀을 불리하고 나면 상부와 하부를 앞뒤로 당기면 분리가 되며 내부에 전선이 연결되어있으므로 조금 당겨서 커넥터를 분리하고 완전히 분리하시며 됩니다.
|
|
|
상하부 고정부분은 양쪽에 강철핀으로 고정이 되어 좌우 흔들림이 없는 구조입니다.
|
|
|

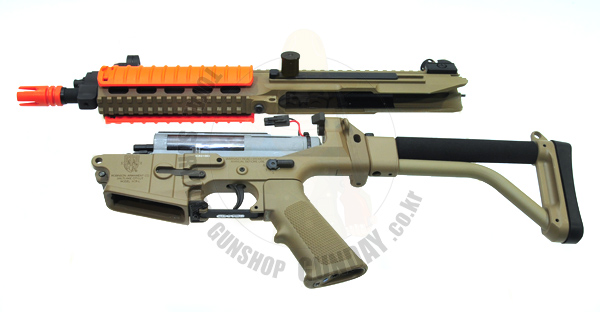

상하부가 분리된 모습입니다.
|
|
|

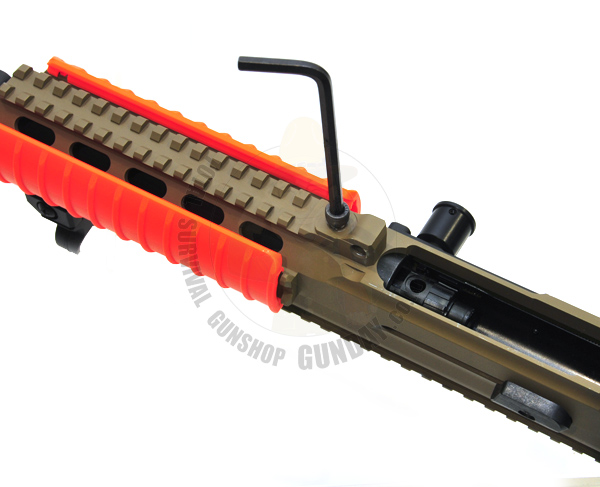

총열 부분의 분해는 5mm 육각렌지로 육각볼트를 분리합니다.
|
|
|

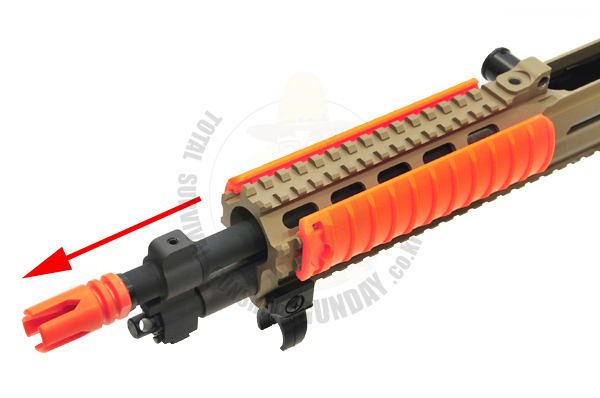

볼트가 분리된 후에는 총열을 앞으로 당기면 총열전체가 분리됩니다.
|
|
|

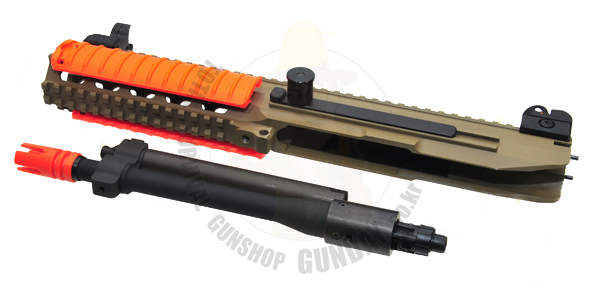

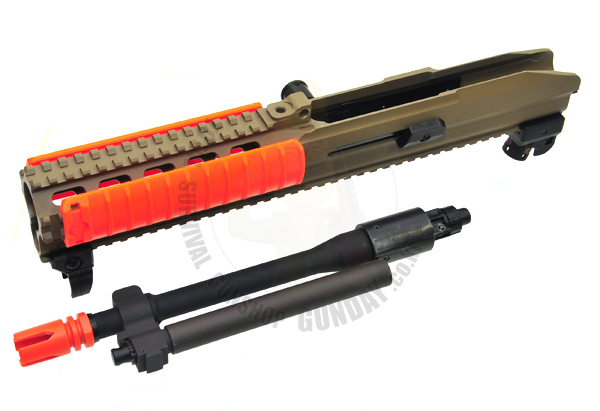

총열부분이 분리된 모습입니다.
|
|
|
|

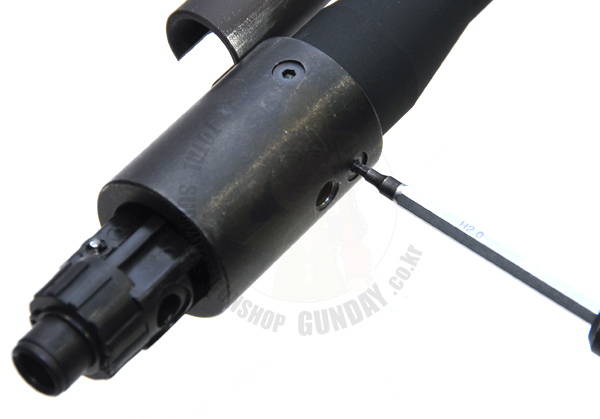

챔버 부분의 분해는 2mm육각렌찌로 4방향의 볼트를 분리합니다.
|
|
|

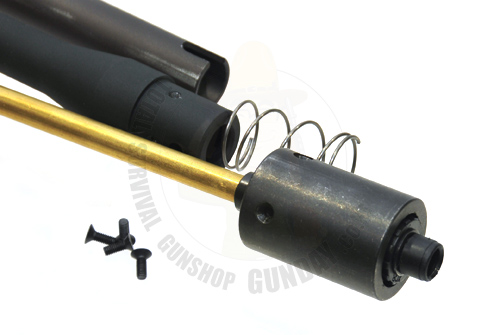

4개의 나사를 분리하면 바렐과 챔버 부분이 아웃바렐에서 분리가 됩니다.
|
|

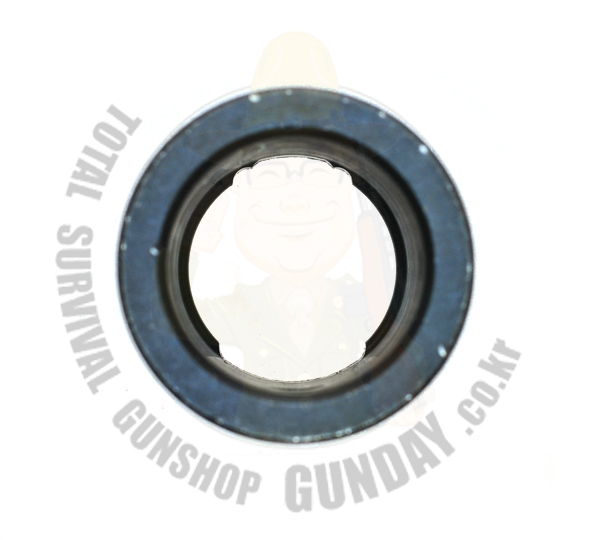

챔버를 감싸고 있는 메탈부분의 내부 보습입니다.
메탈부분은 이너바렐의 반대방향으로 분리가 됩니다.
|
|
|

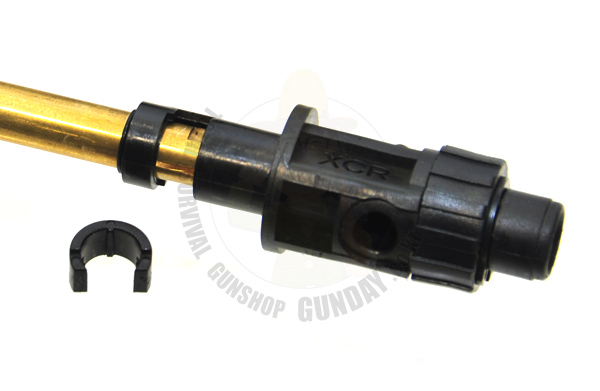

챔버부분의 모습입니다.
|
|
|

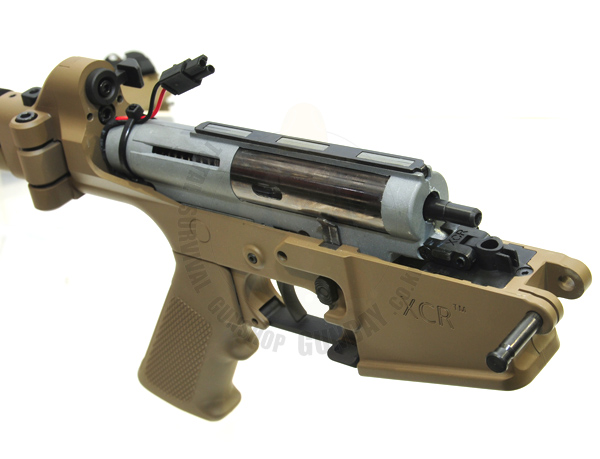

하부 프레임부분의 모습이며 기어박스는 피스톤부분이 별도로 분리되는 구조입니다.
|
|

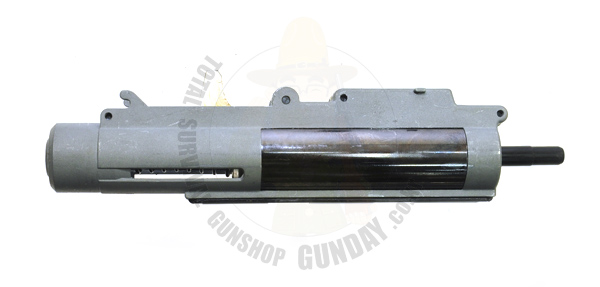

기어박스부분에서 피스톤/실린더 부분을 분리한 모습입니다.
본 상품설명은 서바이벌 건데이에서 촬영 및 편집 제작한 것이므로 무단복제를 금지하며
URL링크만 허용하니 반드시 지켜주시기 바랍니다.
|
