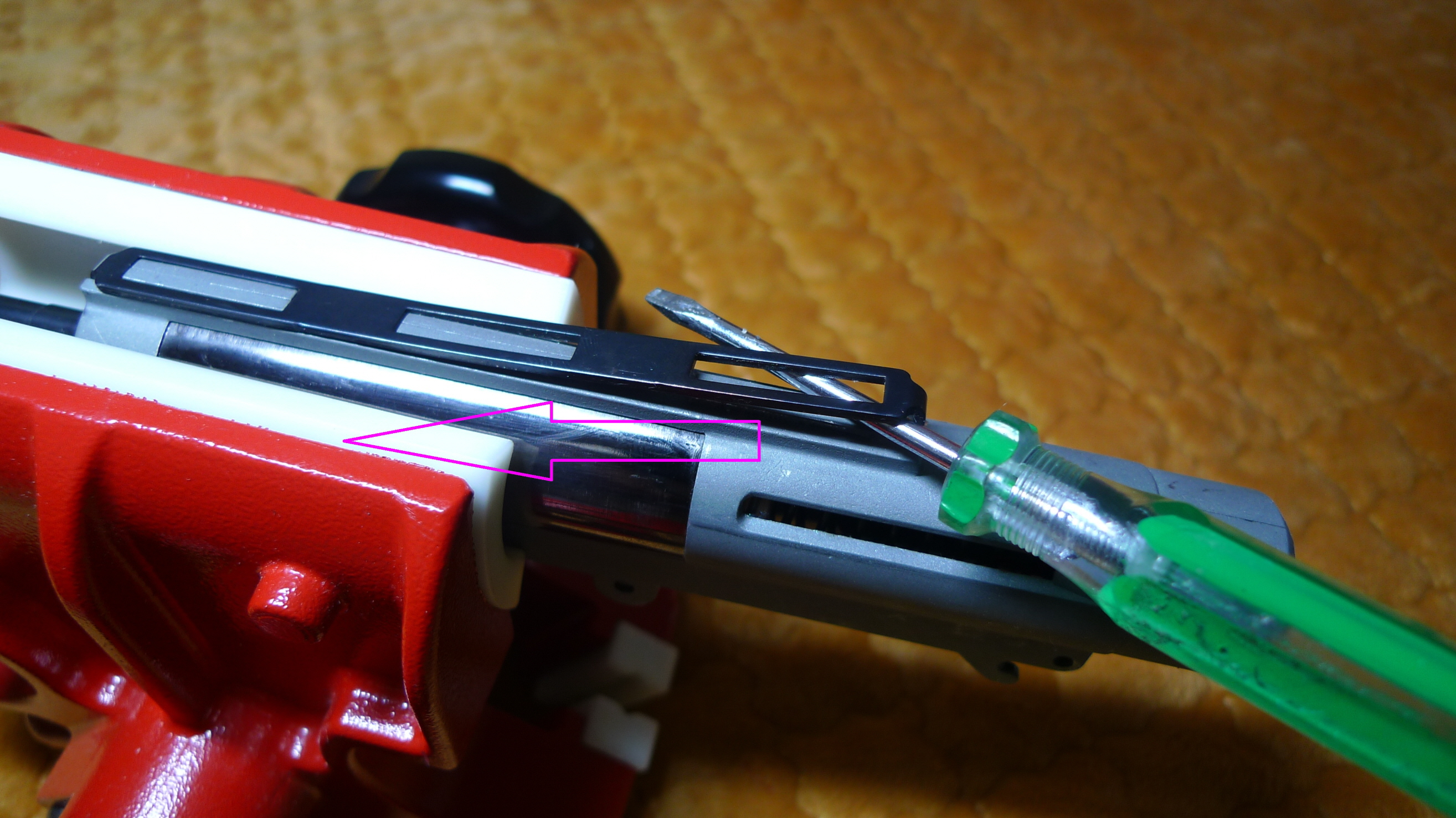

미니 ㅡ드라이버를 꼽아서 화살표방향으로 눌러서 들어서 스토퍼레일을 들어준다.
|
|
|

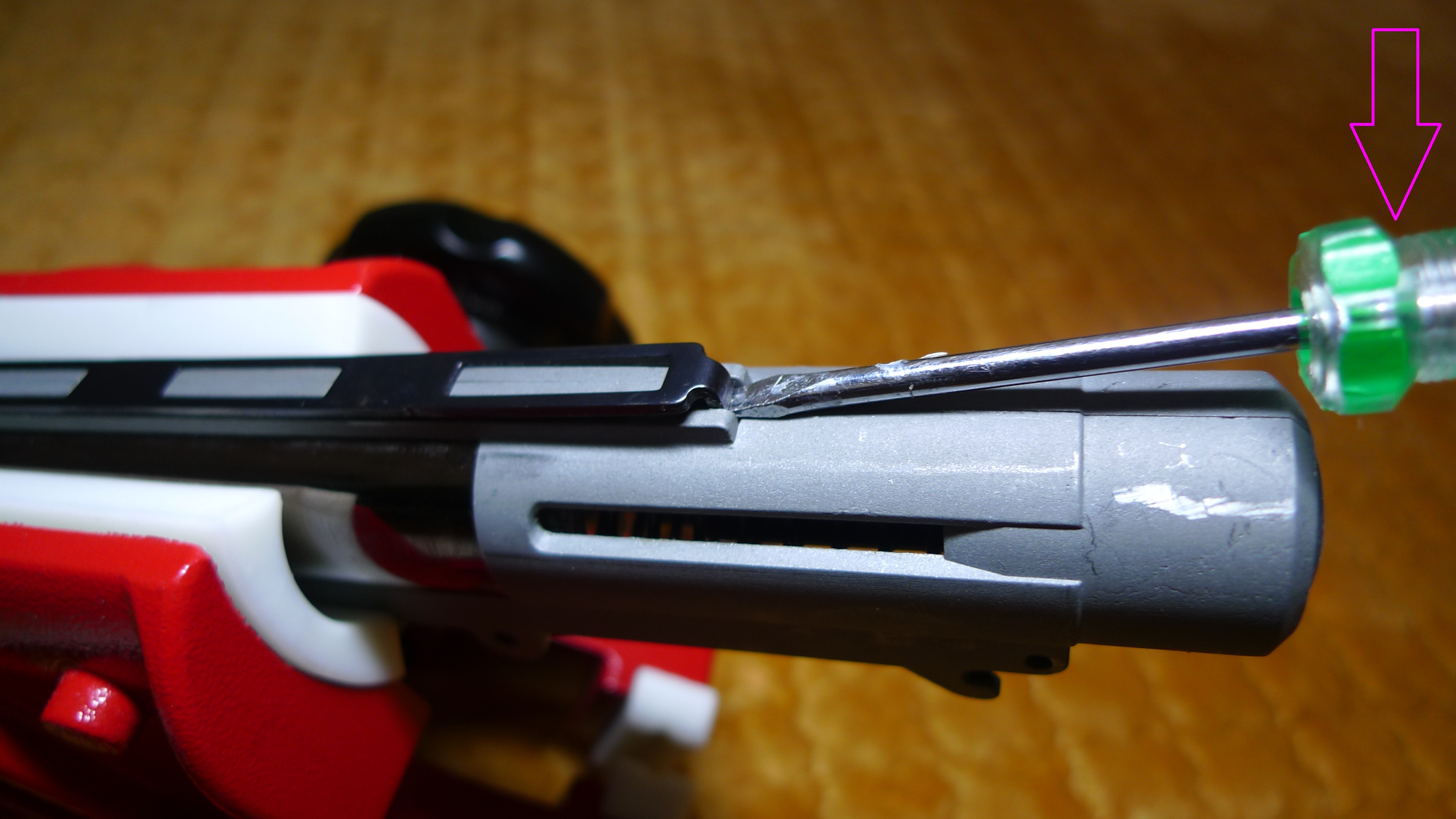

들어서 생긴 공간으로 드라이버를 넣고 화살표 방향으로 드라이버를 이동시켜서 스토퍼레일을 제거한다.
|
|
이건 의료용 깔개인데 기어박스 작업시 아주 편하다.
책상이나 바닥에 그리스나 WD-40같은 것에 책상이나 바닥을 베릴 일이없다.^^ 종합병원 주변 약국에서 한장당 천원정도로 구할수있다ㅋ
|
|
|

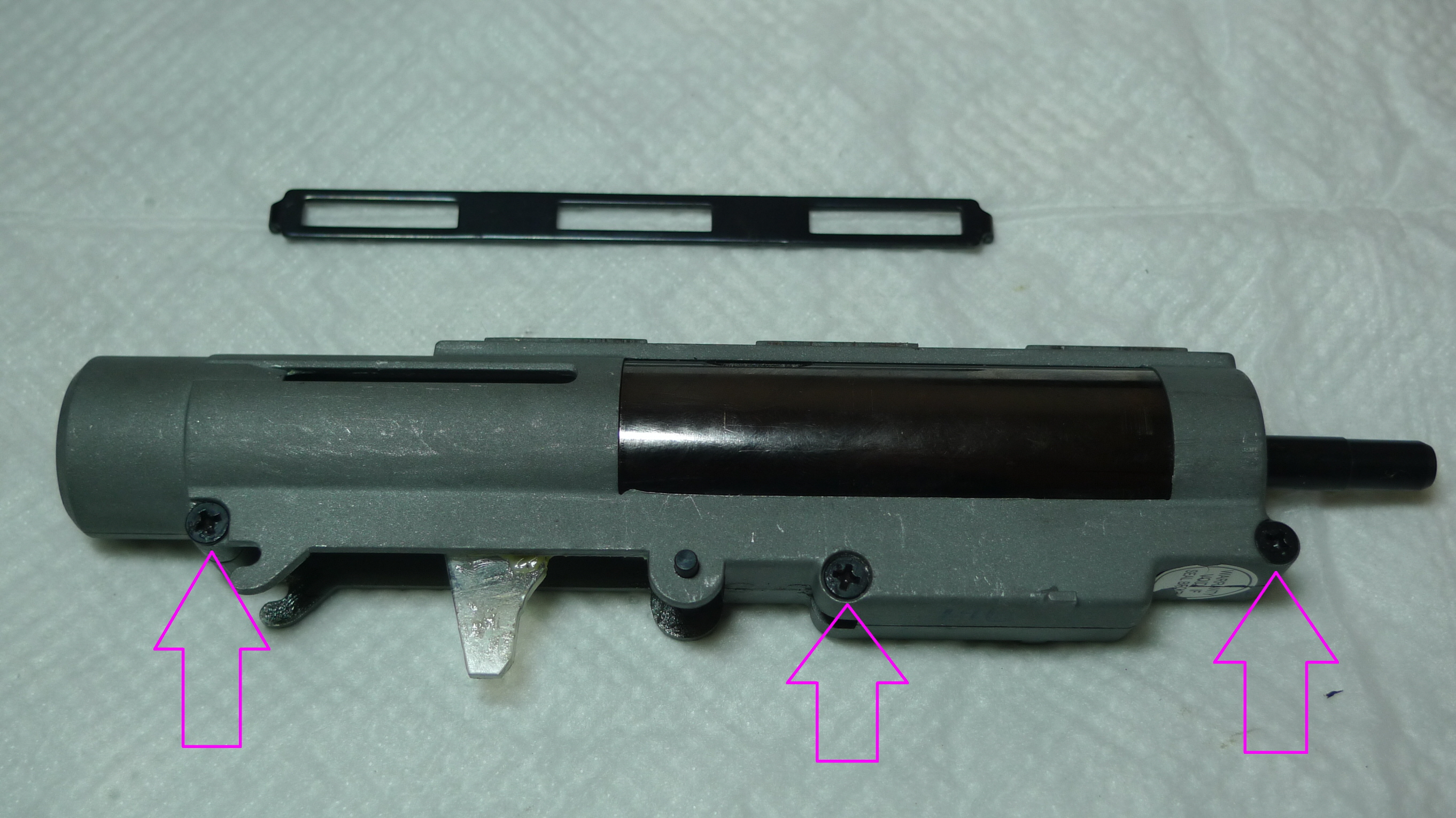

3개의 +나사를 푼다.
|
|

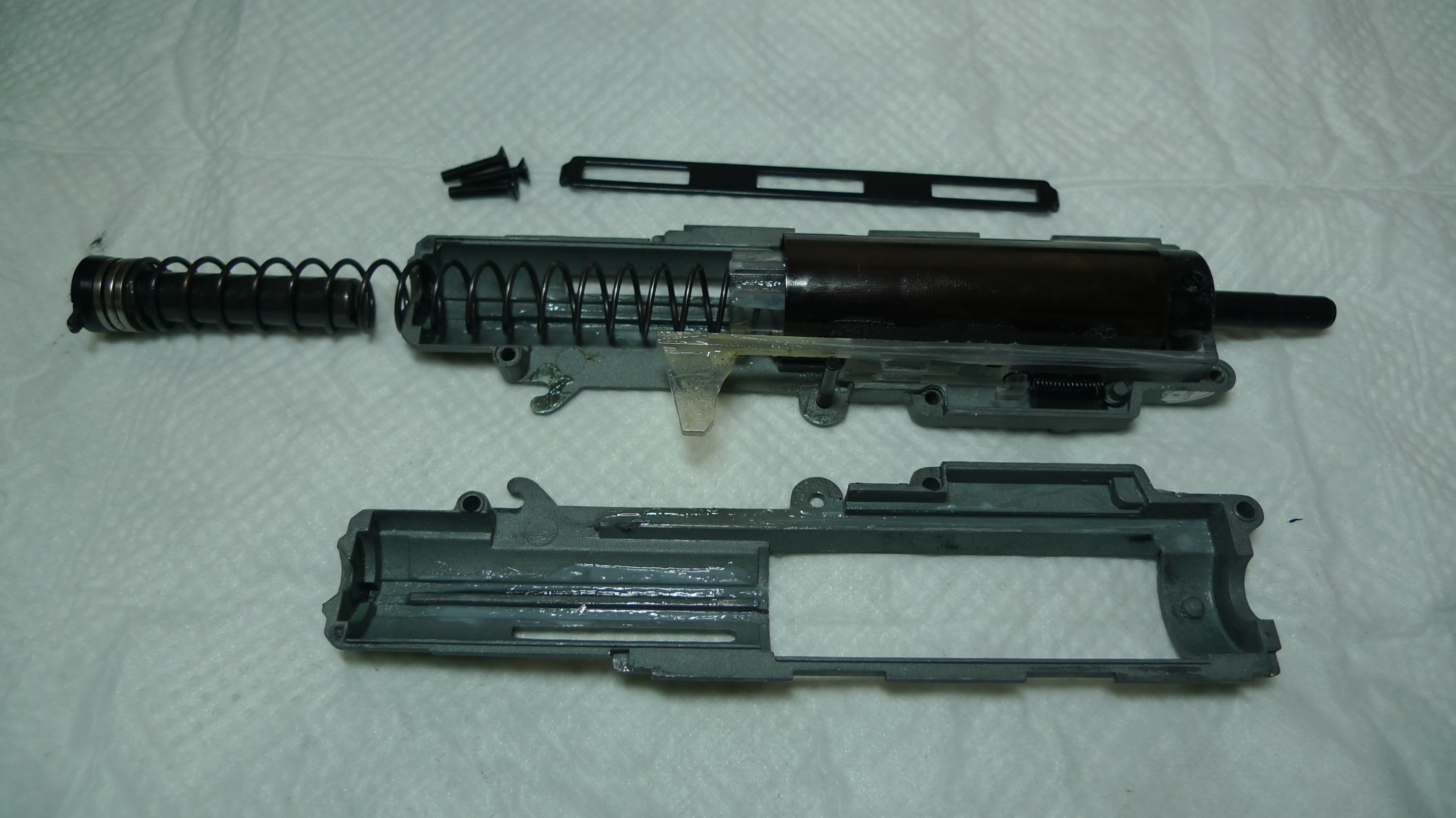

상부기어박스에는노즐만 전용이고
피스톤해드, 피스톤, 실린더, 실린더해드, 스프링, 스프링가이드, 터벳플레이트, 테벳플레이트 스프링은
보통의 2형식 부품과 공용이다.
|
|

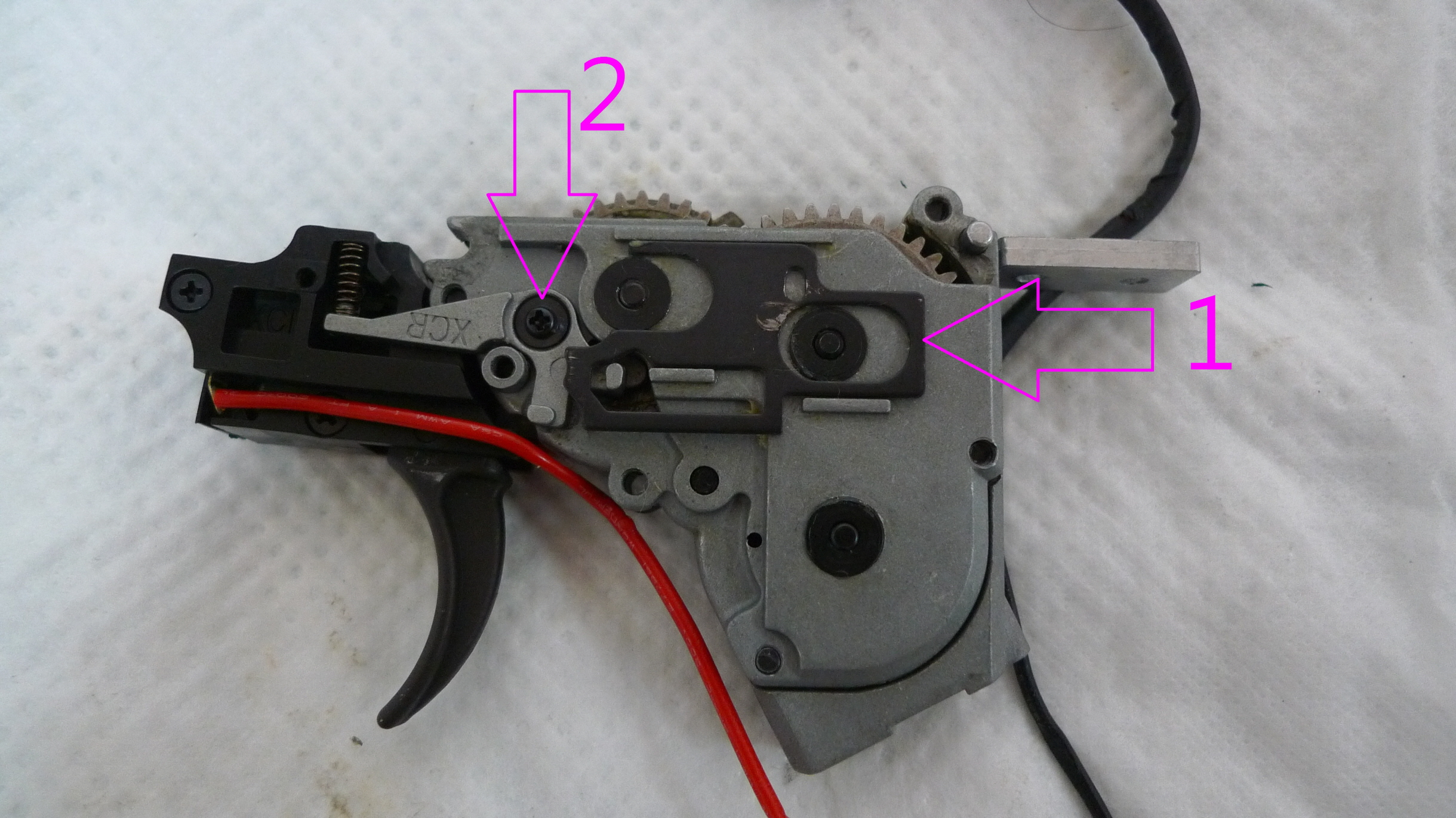

1번의 셀렉터 플레이트를 들어낸다.
2번의 미니 +나사를 풀고 컷오프레버를 들어낸다
|
.JPG)
|

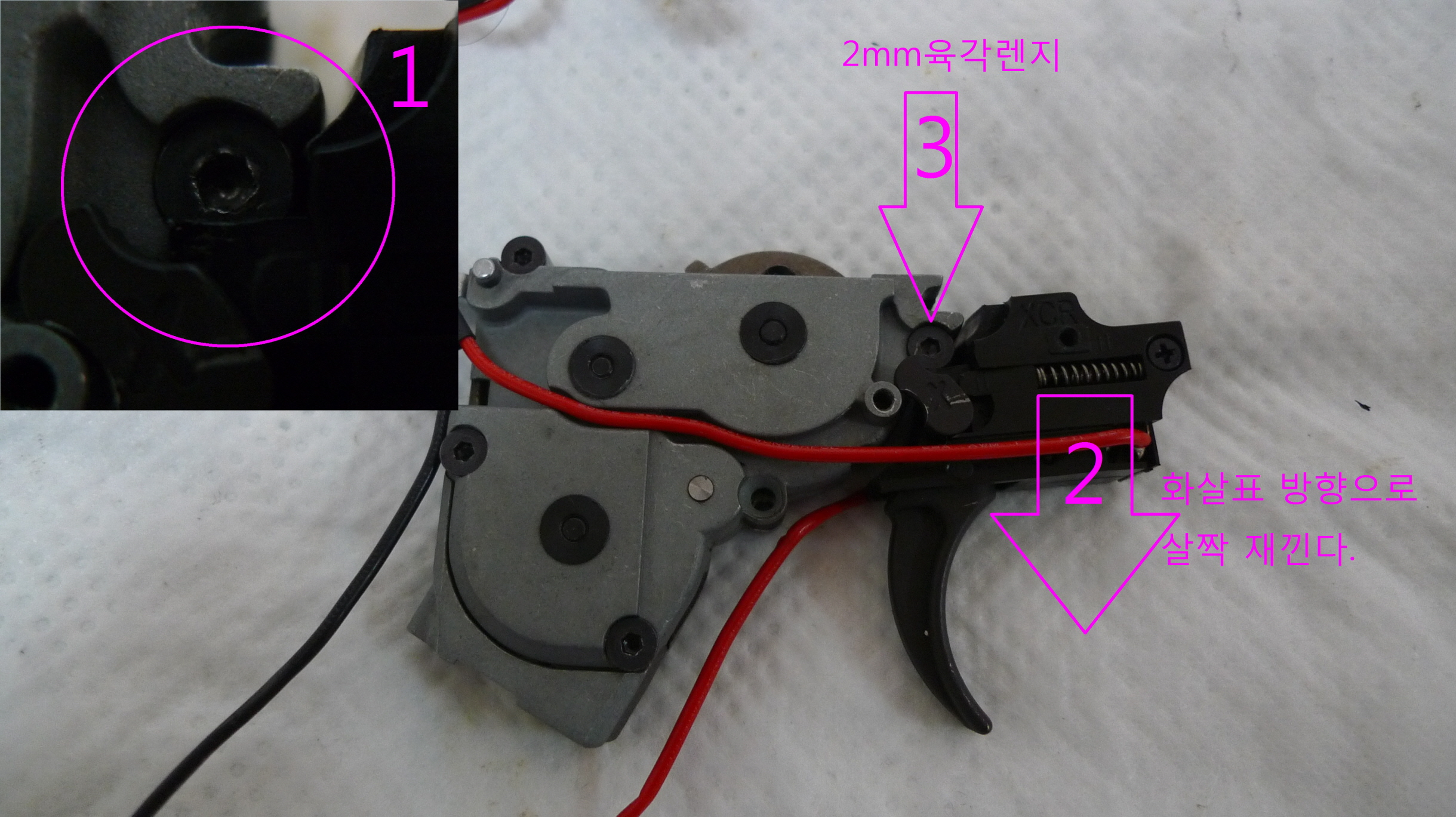

1번에서 보면 볼트머리가 살짝 가려저있다.
2번과 같이 스위치 모듈을 살짝이 눌러주면서
3번을 2mm육각렌지로 푼다.
|
|
스위치 부분은 모두 전용이다.

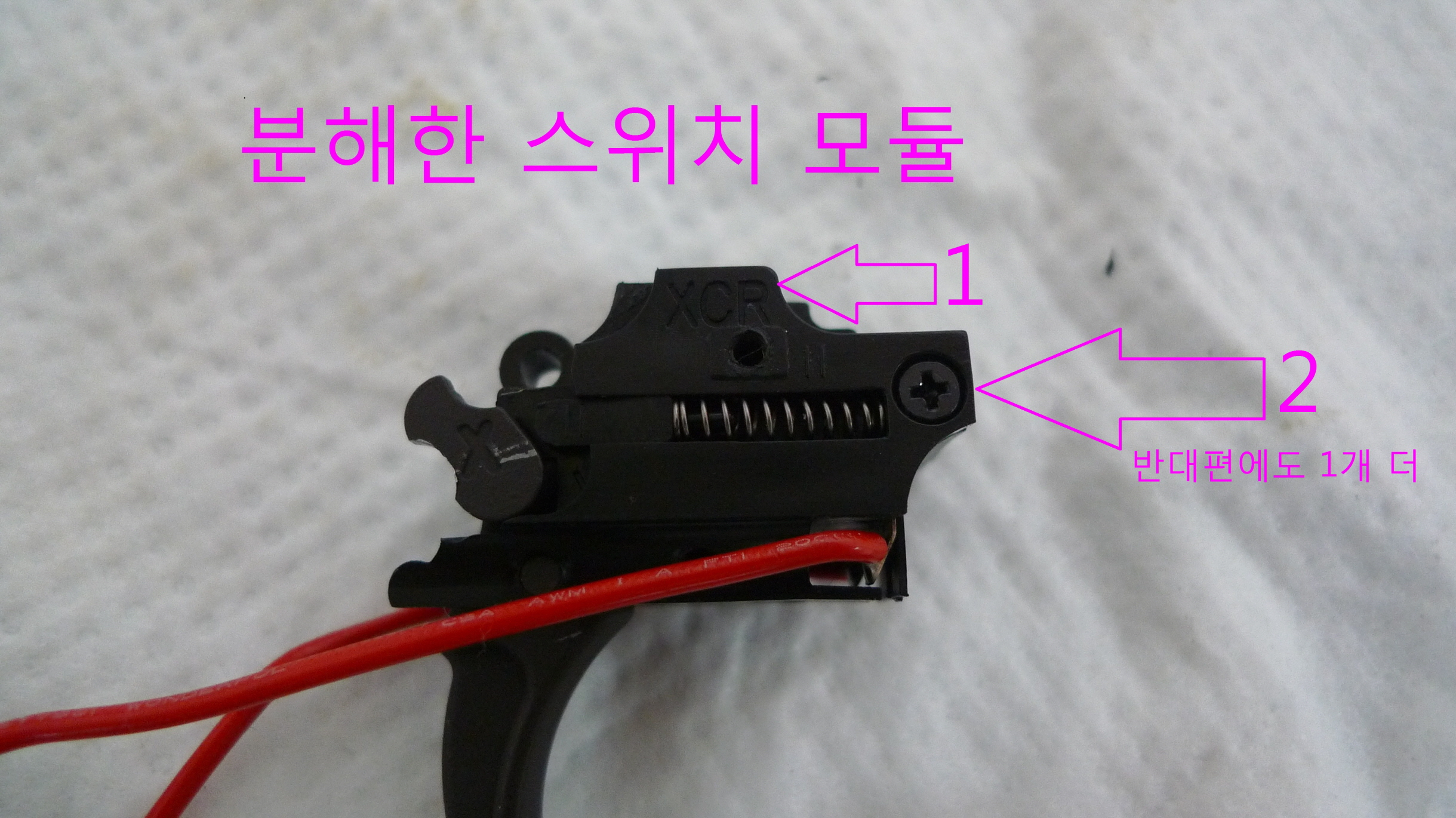

2번의 나사를 반대편과함께 푼다.
|
|
위에서 풀은 나사가 고정하고있던 1번의 부품을 들어낸 모습이다.

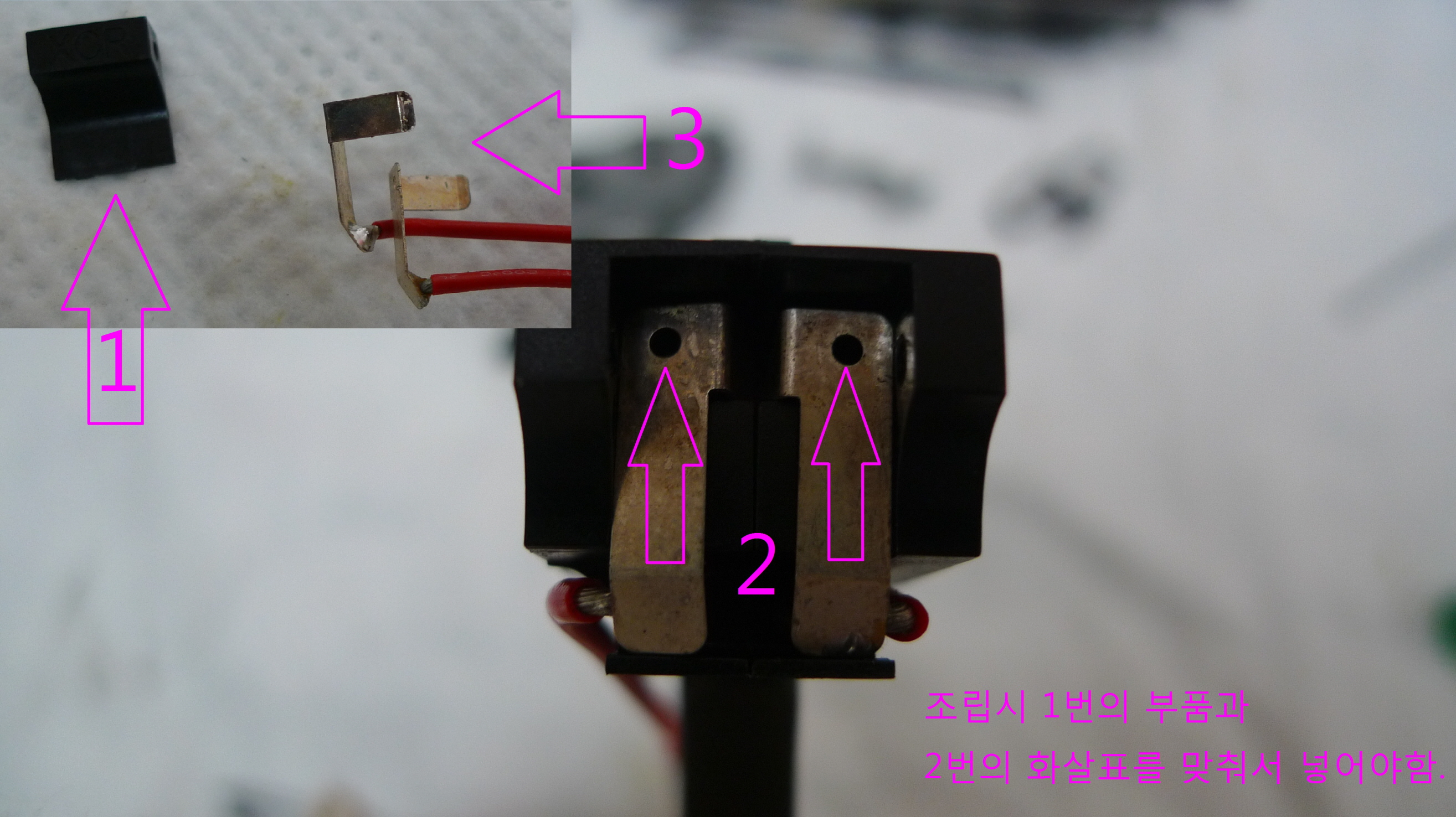

2번은 스위치의 암놈이다. 조립시는 1번의 부품 밑면에보면 돌기가있다. 구멍을 맞춰서 넣으면된다.
3번은 들어낸 스위치의 암놈이다.
|
|
|

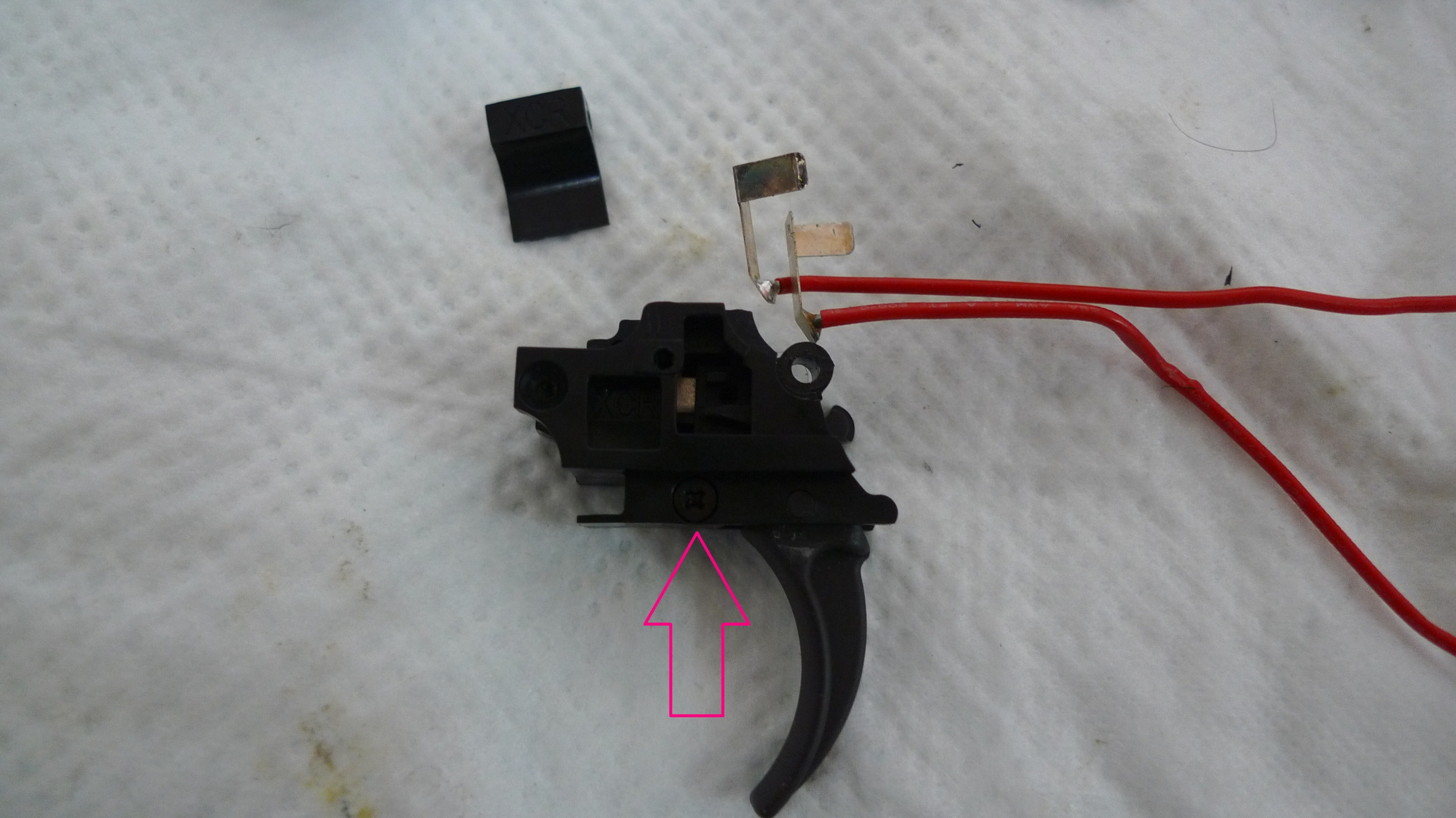

+나사를 푼다.
|
|

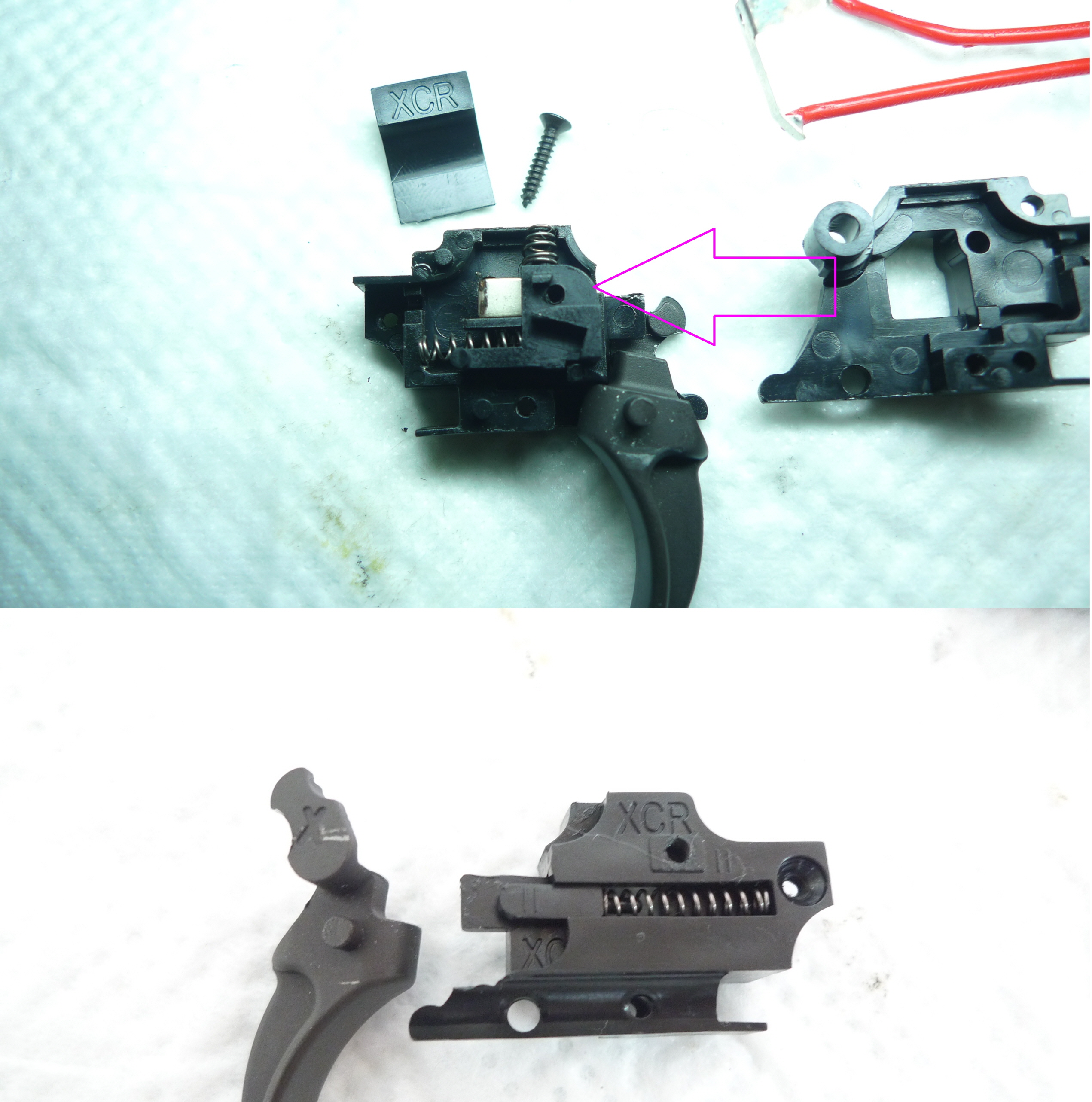

완전 분해된 스위치다.
숫놈스위치가 얼빗 2형식과 같아보이지만 호완이 안된다.
|
|

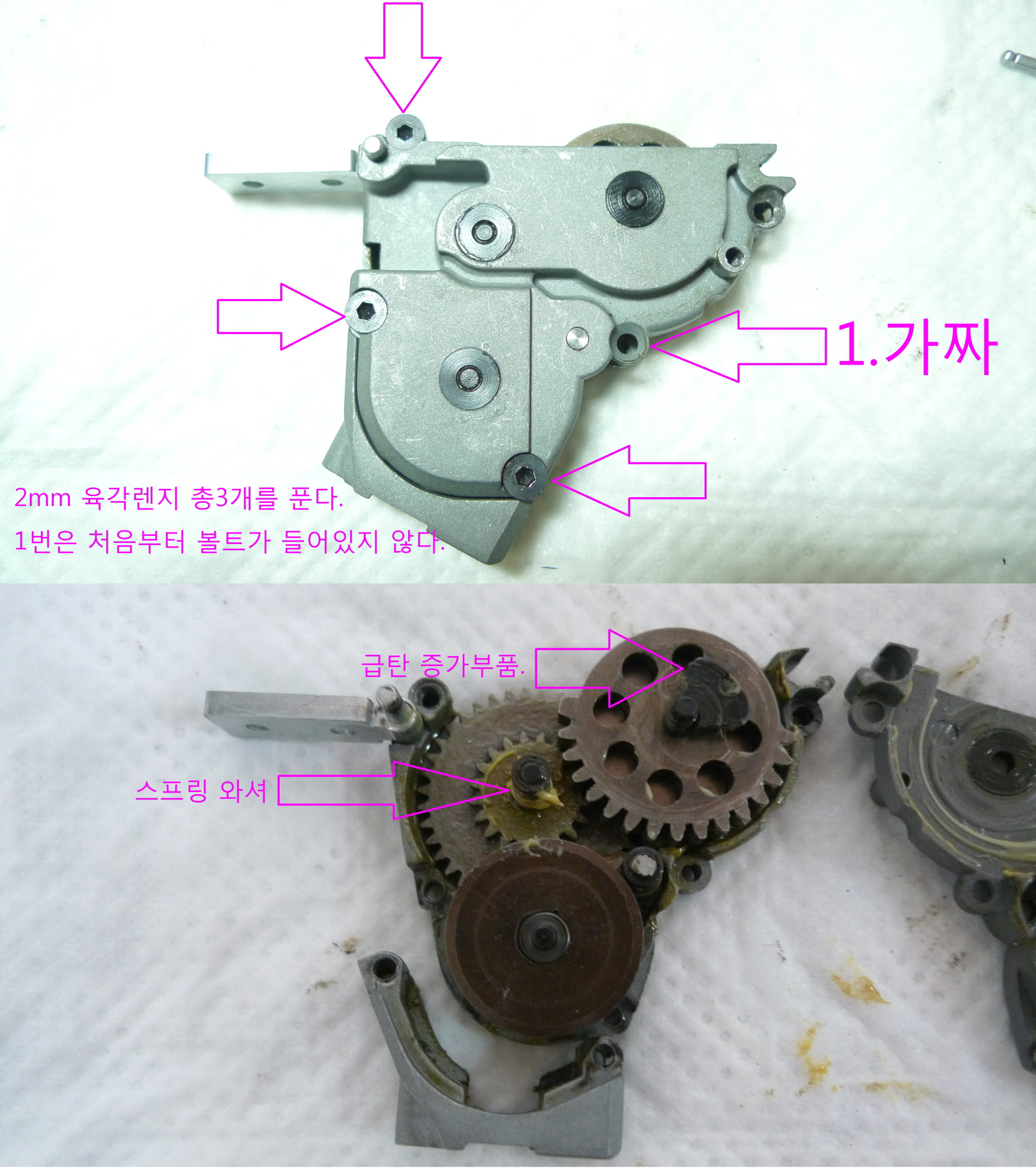

3개의 2mm나사를 푼다.
VFC는 역시 스프링와서다 ㅡㅡ
급탄증가품이 기본 장착되있다.
1번의 홀은 가짜^ㅁ^ 조립시 당황하지 마시길^^ㅋ
|
|
세척한 기어^^
하부리시버에는 기어와 8mm부싱만 보통의 2형식과 호환된다.
밑에서 이야기하겠지만 역회전방지레버와 스프링도 전용이다.
|
|
.JPG)
|

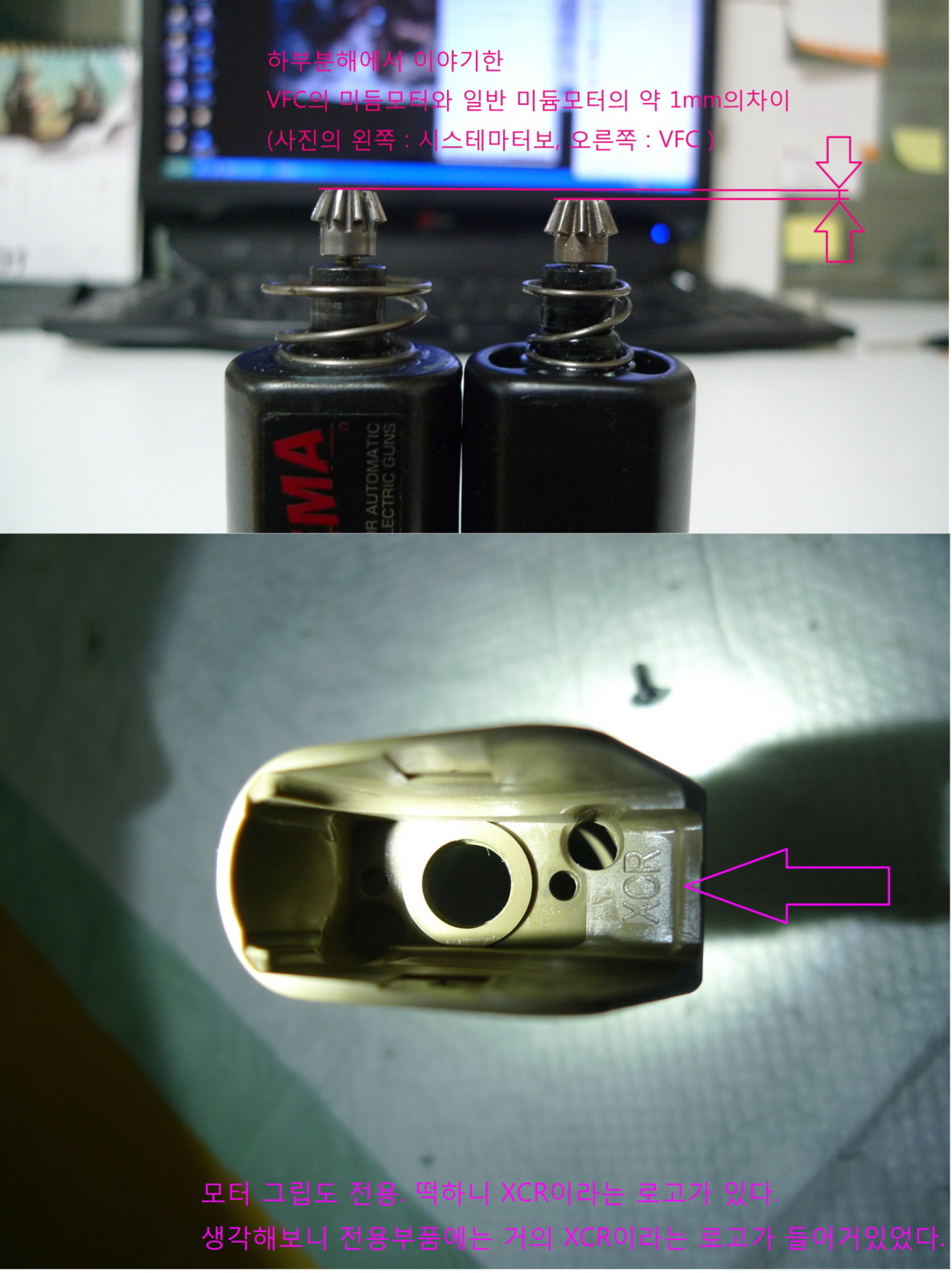

앞의 하부리시버 리뷰에서 이야기한 모터차이의 설명이다.
부싱은 XCR,PDW용으로 교환되있는 상태다.
|
