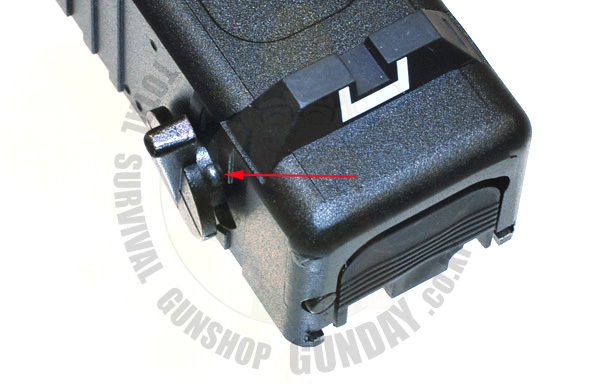

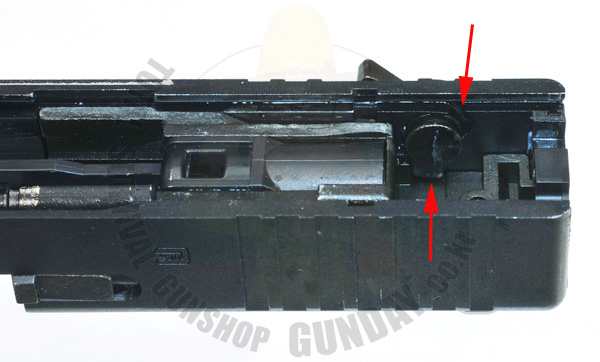

셀렉터가 분해되는 부분을 표시한 부분입니다.
|
|
|

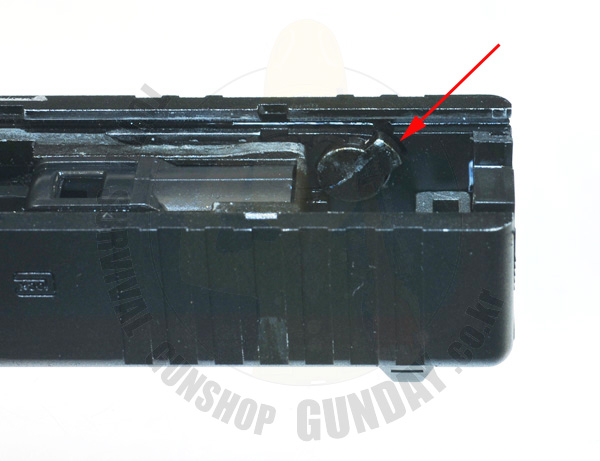

셀렉터를 돌려서 화살표 위치에 일치하게되면 셀렉터는 분리가 됩니다.(주의점이 있으므로 아래를 참고하시고 분해하세요)
|
|
|

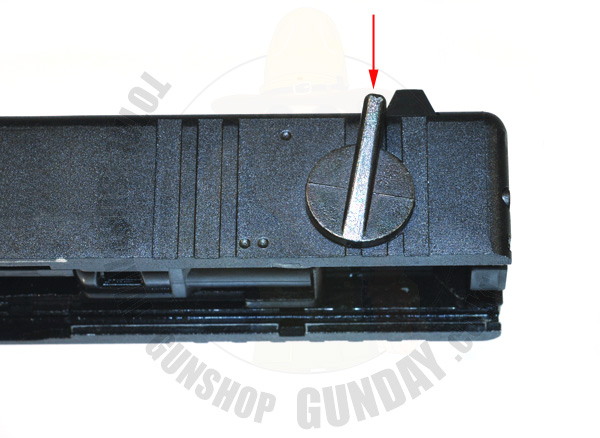

분해가 되는 외부 셀렉터의 위치입니다.
|
|
|

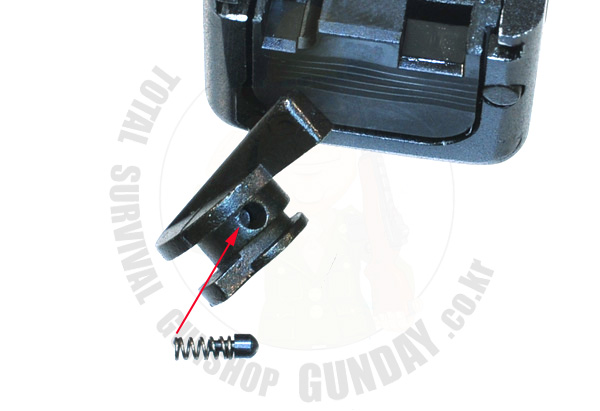

분해 위치에서 셀렉터는 밖으로 빠지게 되는데.. 이때 화살표의 스토퍼가 튀어나올수 있으므로 분실되지 않도록 주의하세요.
|
|
|
셀렉터가 단발 연발 위치에서 약간 헐거운 느낌이 들경우 스프링을 약간 늘려주시면 간단히 해결되는 부분이립니다.
|
|

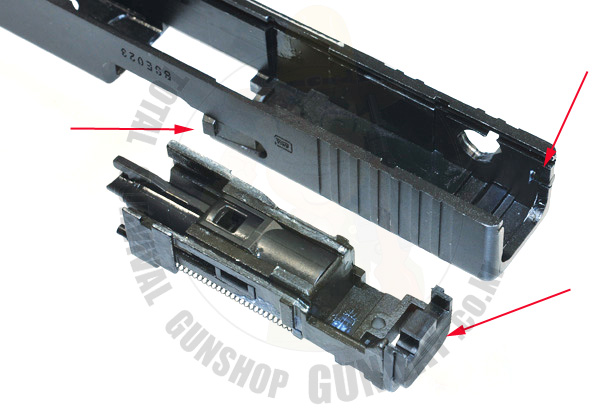

셀렉터가 분리되고 나면 실린더와 실린더 블럭은 동시에 분리가 됩니다.

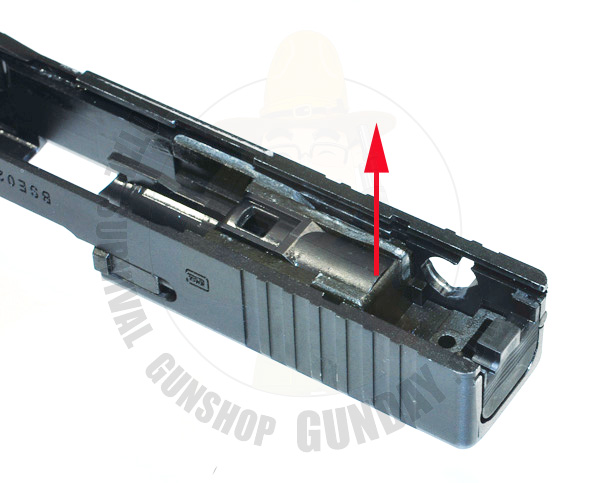

마루이 제품의 경우는 화살표의 시작점옆의 양쪽에있는 홈이 없으므로 바로 위로 올라오지 않으며 홈이 나있는 부분에 일자드라이브로 벌려주면서 위로 밀어올려주셔야 합니다.
아래의 사진에서 실린더 블럭의 외부를 보시면 튀어나온 돌기부분이 걸려있어서 양쪽을 벌리면서 분리가 됩니다.
|
|
|

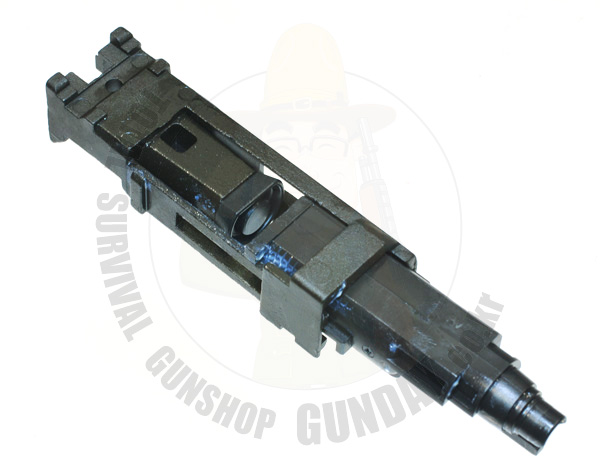

실린더 블럭이 분리되면 화살표 3곳은 고정이되는 부분이 없으지므로 위치가 바뀌더라도 현재 상태로 하셔서 조립을 해주시면 되므로 화살표 부분을 다시한번 관찰해보시고 기억해주세요.
|
|
|

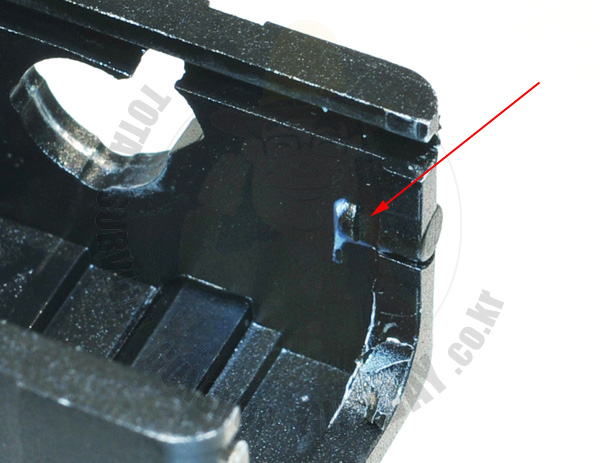

화살표 부분의 홈이 사진처럼 되어있어야 하며 홈을 일치시켜 주셔야 실린더 블럭이 조립이된답니다.
|
|

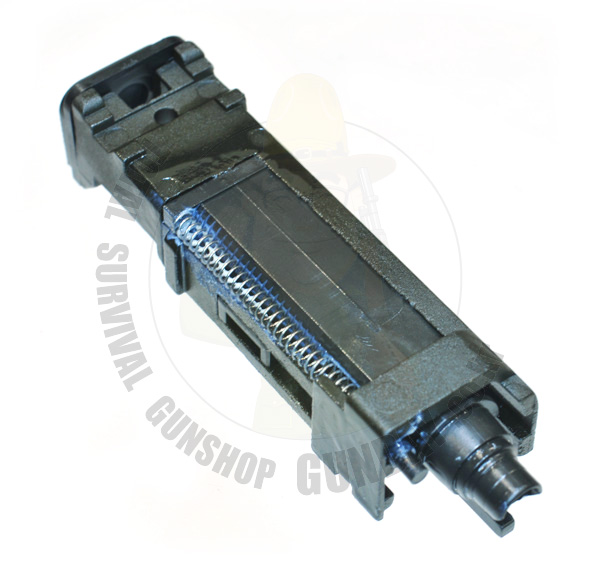

실린더 블럭을 뒤집어본 모습입니다.
조립시 사진처럼 스프링에 약간의 구리스가 붙어있으면 점성으로 인해서 이탈을 방지할수 있습니다.
그리고 조립시 거의 끝까지 들어가면 스프링 앞부분에 있는 핀이 걸리므로 핀이 걸리면 속으로 살짝 밀어넣으면서 실린더 블럭을 밀착시켜주시면 됩니다.
미리 밀어넣으면 스프링의 뒷부분이 튕겨나가므로 스프링이 손상될수있으므로 주의하셔야 합니다.
|
|
|
실린더는 앞으로 당기면 분리가 되며 실린더 리턴 스프링 부분은 미리 분리를 한 상태입니다.
|
실린더의 분해는 마루이 제품과 동일한 구조이므로 아래의 링크를 참고하시면 됩니다.
마루이 핸드건 실린더 부분 살펴보기==>클릭하세요..
.
|
