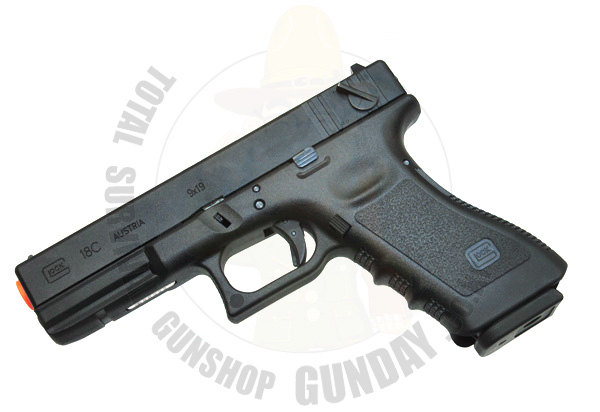

Stark Arms G18C의 모습입니다..
|
|
|

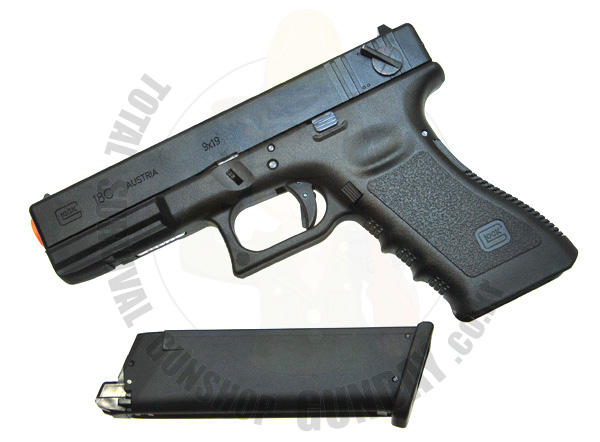

Stark Arms G18C의 슬라이드 분해는 제일먼저 탄창부터 분리를 합니다.
|
|
|
|

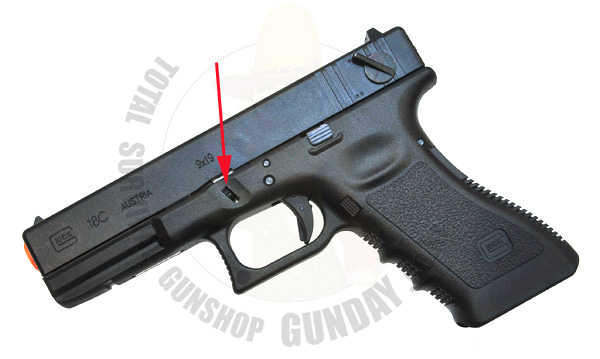

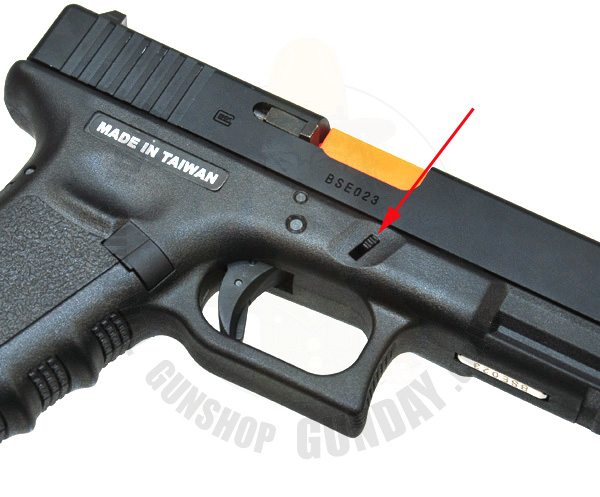

탄창 분리후 화살표의 양쪽 레버를 동시에 아래로 내린후 슬라이드를 뒤로 살짝 당긴후 앞으로 밀면 슬라이드는 분리가 됩니다.
|
|
|

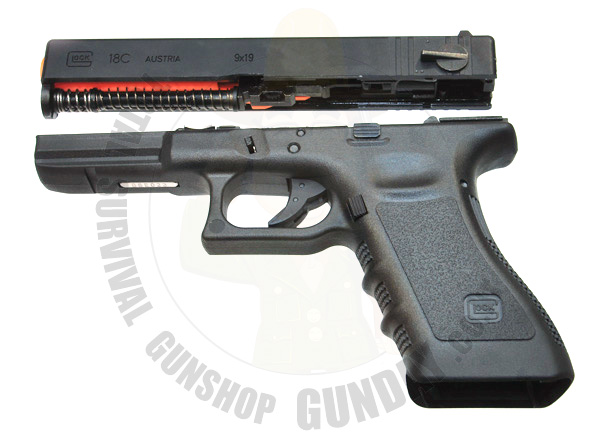

슬라이드가 분리된 모습입니다.
|
|
|

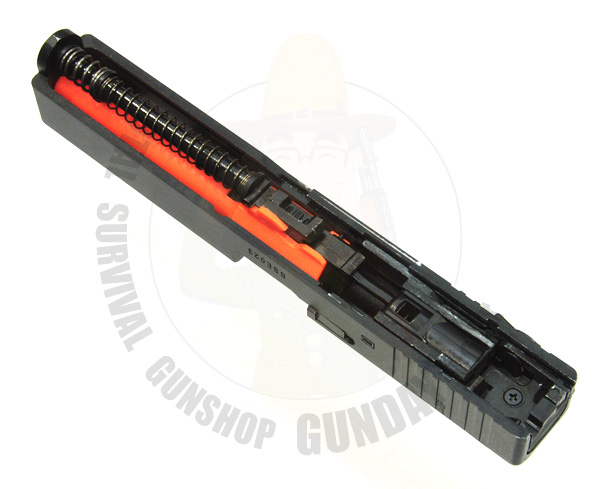

슬라이드를 분리한후의 모습입니다.
|
|
|

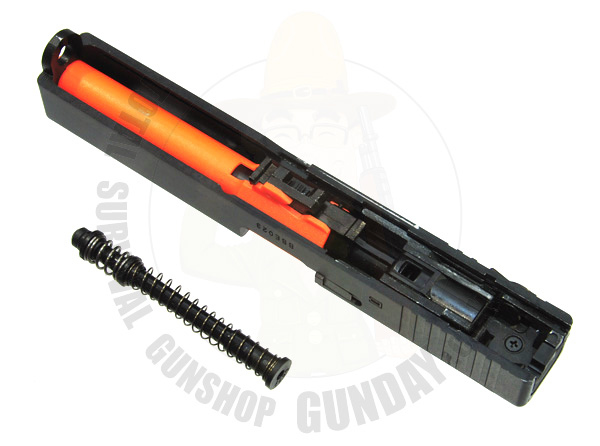

스프링 가이드를 분리한 모습입니다.
|
|
|

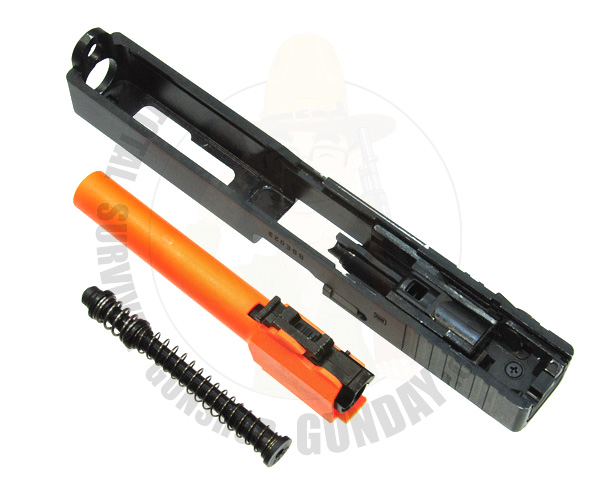

아웃바렐 부분을 분리한 모습입니다.
|
|
|

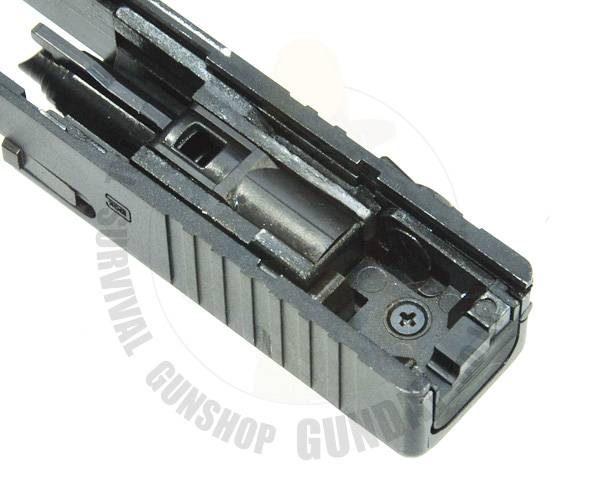

슬라이드의 실린더 부분의 자세한 모습이며 실린더 부분을 분해하기 위해서는 먼저 십자나사를 풀어줍니다.
|
|

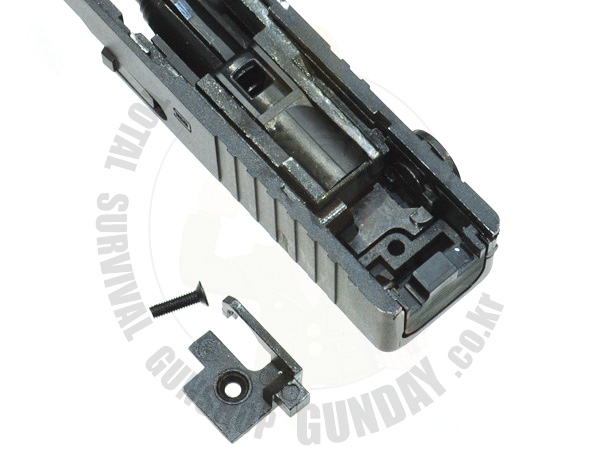

실린더 부분의 나사와 고정용 철판을 분리한 모습입니다.
실린더에 남아있는 부품은 단발과 연발을 조정하는 부분입니다.
|
|
|

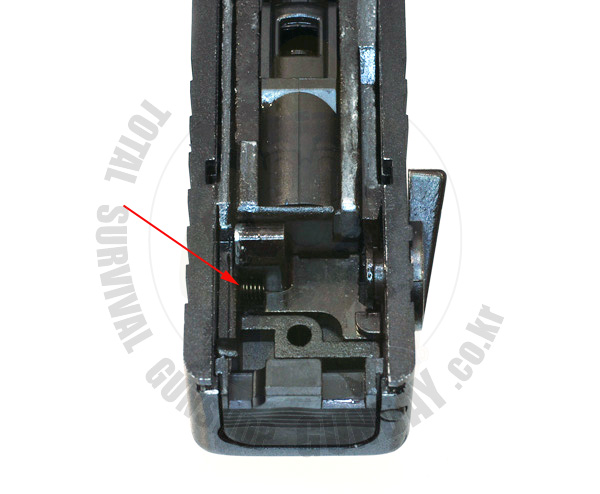

단발,연발 셀렉터에 의해서 움직이는 부분의 스프링모습으로 조립시 참고하세요.
|
|

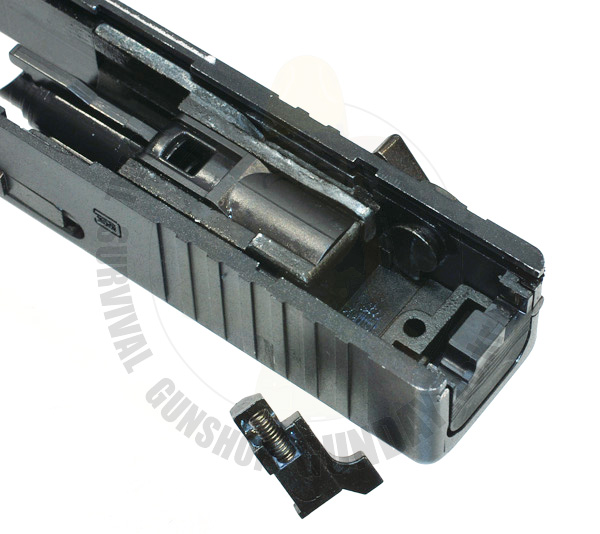

스프링과 함께 분리한 모습입니다.
계속된 분해리뷰는 아래에 있는 2부에서 연속됩니다.
