WE 콜트류의 경우는 챔버에 화살표 부분의 프라스틱이 있어서 챔버와 아웃바렐이 분리가 되지 않는 구조입니다.
반대편의 나사를 풀고 프라스틱을 분리하면 간단히 챔버가분리됩니다.
|
|

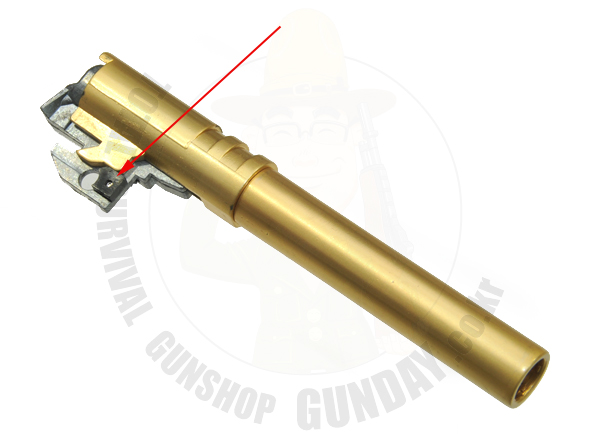

챔버와 아웃바렐을 분리하기위해서는 화살표의 나사를 풀어줍니다.
이때 나사의 경우는 약간 무른 재질이므로 드라이브의 규격이 맞는 제품을 사용하셔야 뭉게지지 않는답니다.
사진의 나사는 약간 뭉게진 상태이며 이는 공장에서 조립을 하면서 전동드릴로 강하게 조인듯하네요.
|
|
나사 부분을 분리한 상태입니다.
챔버를 분리하면서 홉업부분의 구조도 함께 살펴보도록 하겠습니다.

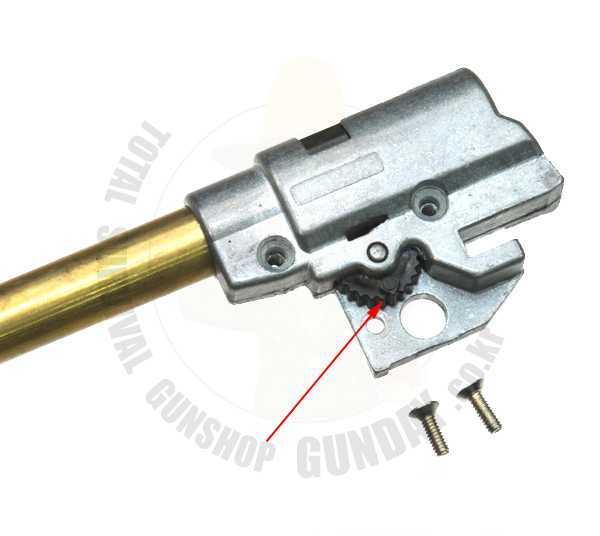

화살표 부분은 홉엊을 조절하는 다이얼입니다.
현재 상태가 대략 중간정도의 위치이며 시계방향으로 돌리면 홉업은 약해지며 시계반시계 반향으로 돌리면 홉업은 강해진답니다.
홉업이 무엇인지 모르시는 분은 위의 게시판중에서 "서바이벌 사전"을 참고해보세요.
|
|

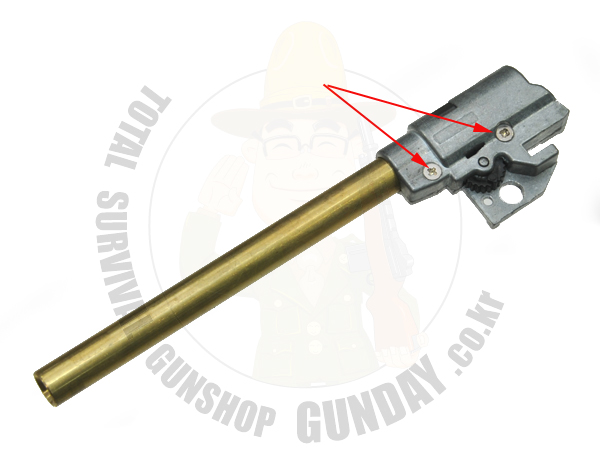

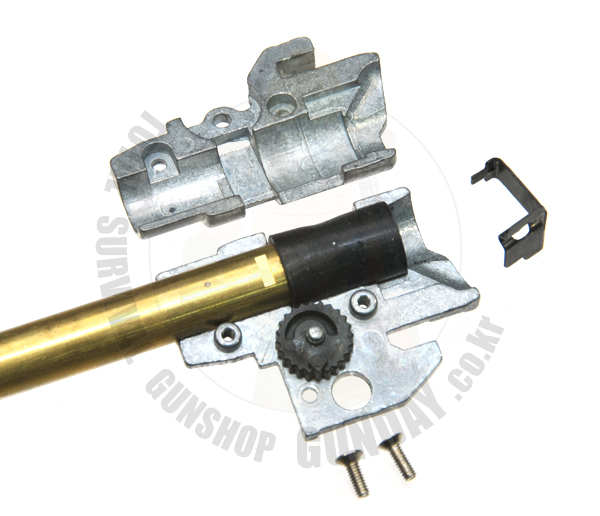

챔버의 나사 두개를 풀고난후 챔버의 한쪽을 분리한 모습입니다.

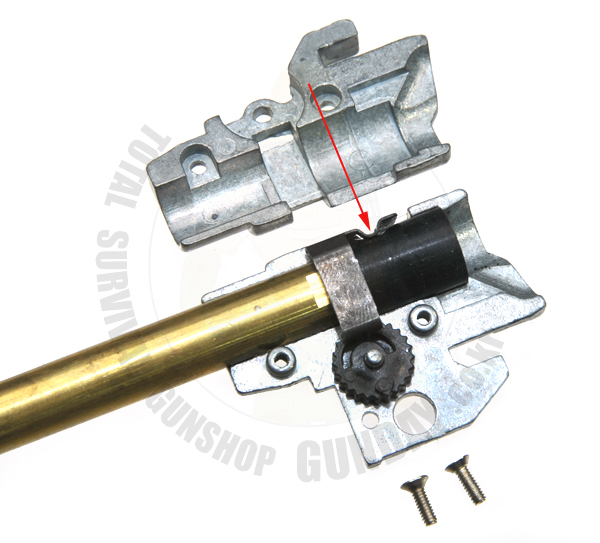

화살표 부분의 철판이 다이얼을 돌리는 방향에 따라서 오르내리면서 고무돌기의 튀어나온정도를 조절한답니다.
|
|
|
홉업 조절용 철판을 분리한 모습입니다.
|
|
|

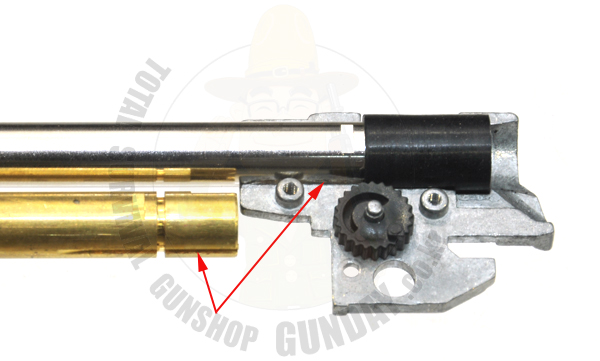

바렐을 분리한 모습이며 바렐고정은 챔버부분의 화살표 부분이 일치하면서 고정이 된답니다.
|
|
|

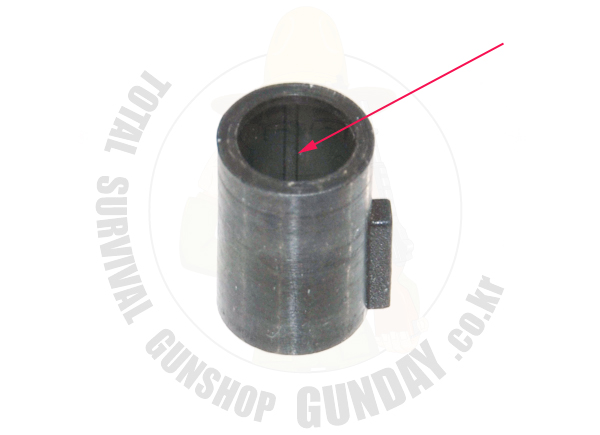

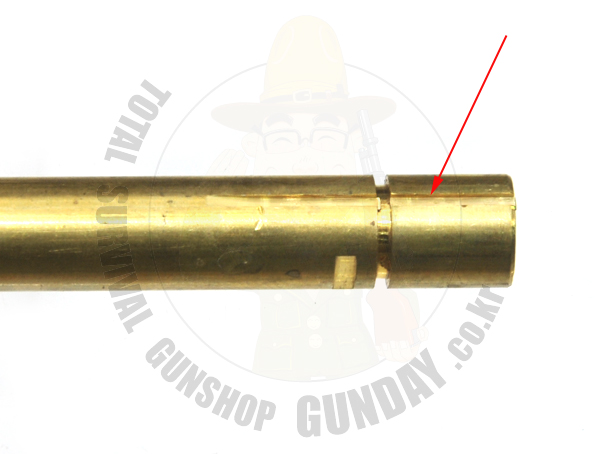

홉업고무와 바렐은 화살표 부분이 일치가 되면서 정확하게 조립이 되도록 되어있습니다.
조립시 일치시킨다음 고무의 외부를 살짝 눌러주면서 홈에 정확히 넣어주시면 된답니다.
|
|
|

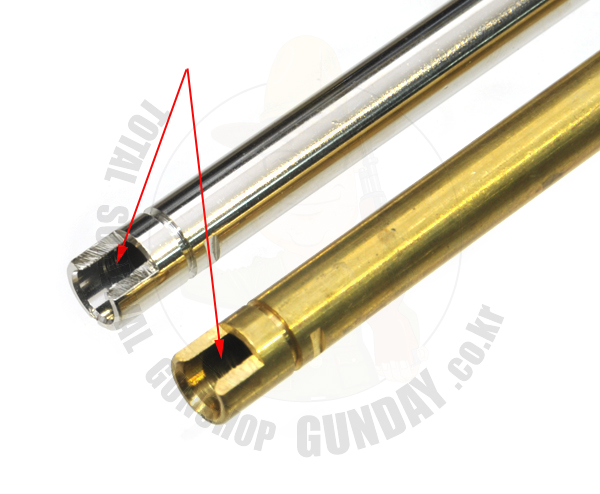

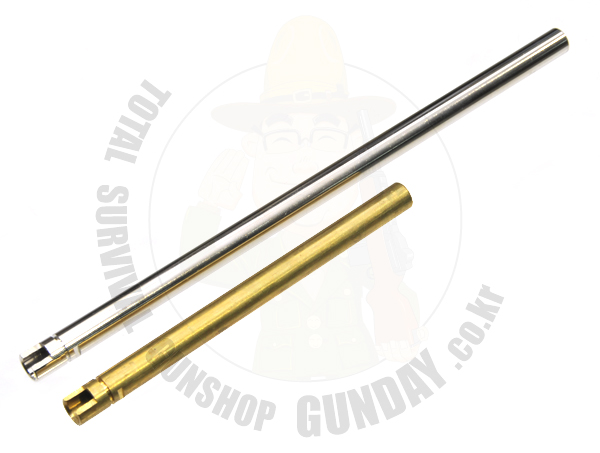

연장바렐과 노말바렐입니다.
|
|
화살표 부분이 홉업고무의 돌기부분이 내려가면서 비비탄에 회전을 걸어주는 부분입니다.
|
|
|
조립시 홉업부분은 위로 가야 하므로 좁은 홉이 있는 부분이 아래로 향하도록 조립을 하시면 된답니다.
|
|
WE 핸드건용 소음기타입 연장바렐에는 실린더 밸브용 스프링이 포함되어있습니다.

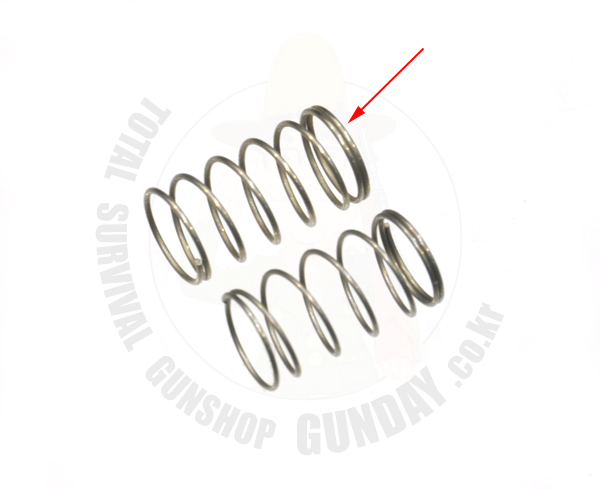

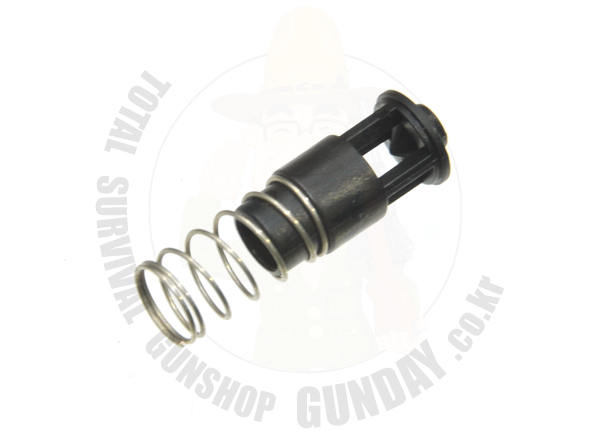

화살표 부분이 포함된 스프링으로 노말 스프링보다 약간더 강한 타입입니다.
실린더 밸브의 경우는 비비탄이 발사될때 압력의 차이로 밸브를 닫아주는데 연장된 바렐만큼 더 강한 압력이 있을때까지 총구로 가스를 보내주시기 위한 옵션으로 보시면 될것입니다.
실린더의 분해조립은 마루이 제품의 리뷰가 있으므로 참고해보세요.
(로그인 필수 !!!)
마루이 핸드건 실린더 부분 살펴보기바로가기 ==> 클릭하세요..
|
|
|
실린더 밸브에 더강한 스프링을 장착한 모습입니다.
|
|
|

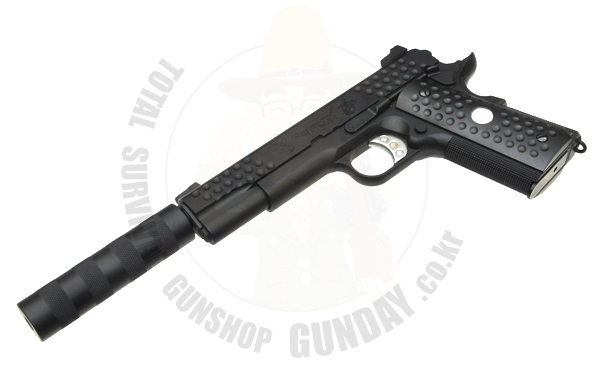

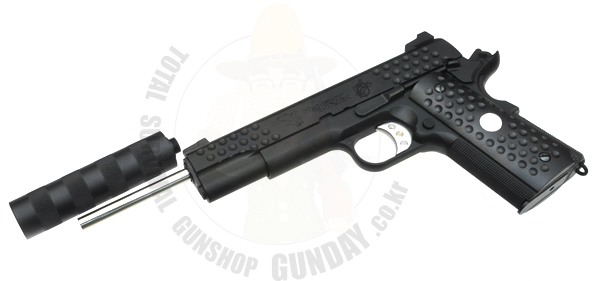

장착완료후 소음기를 분리한 모습과 장착한 모습입니다.
|
|
