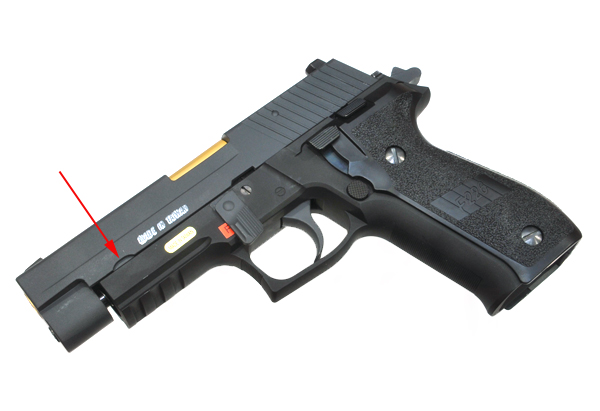

슬라이드의 분해는 분해멈치를 사진처럼 아래로 내려주면 슬라이드는 앞으로 분리가 된답니다.
분해멈치를 내릴때에는 슬라이드를 뒤로 당겨서 화살표의 홈부분에서 분해멈치가 회전을 할수 있으므로 슬라이드를 당긴상태에서 분해멈치를 내려주시면 된답니다.
|
|
|
슬라이드가 분리된 모습입니다.
|
|

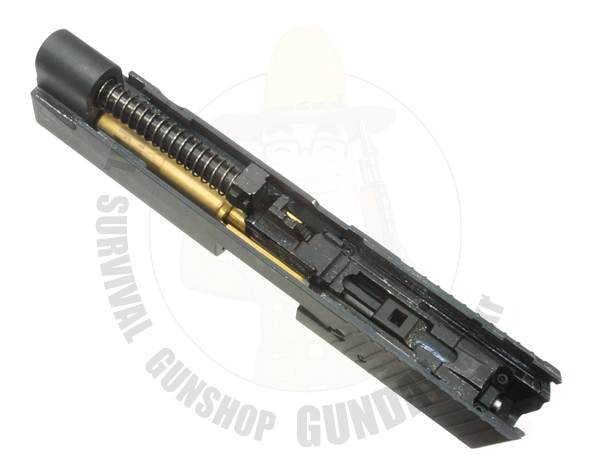

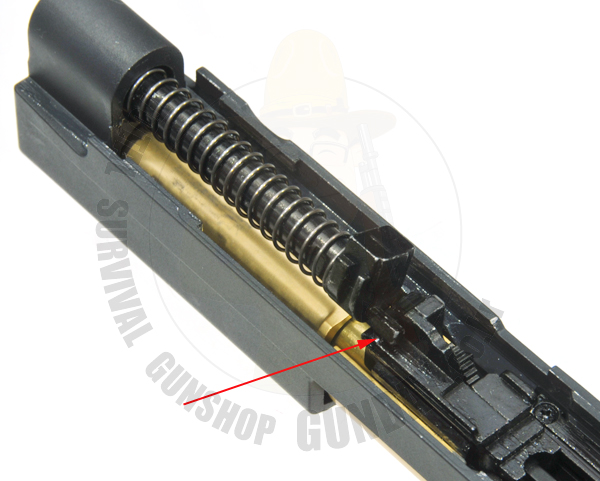

스프링 가이드의 분해는 화살표부분으로 분리가 되며 가이드를 살짝 앞으로 밀어준다음 위로 들면서 사진의 위치로 걸어놓고 앞쪽의 스프링을 모아주면 쉽게 분리가 됩니다.
조립시에도 스프링이 앞쪽으로 먼저 들어가면 조립이 안되므로 살짝 모아서 사진의 위치에 먼저 걸어놓은 상태에서 스프링을 끌어당긴상태에서 원래의 상태로 조립을 하시면 편리할것입니다.
|
|
|

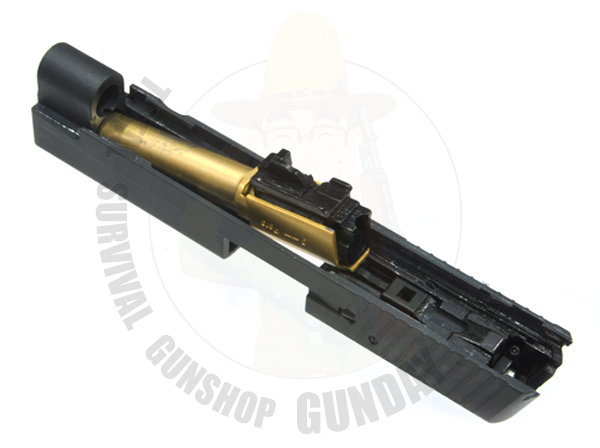

아웃바렐의 분리는 바렐을 앞으로 살짝 밀어준다음 위로 들어올리면서 뒤로 빼면 간단히 분리가 됩니다.
|
|
이제는 실린더를 분리할 차례입니다.

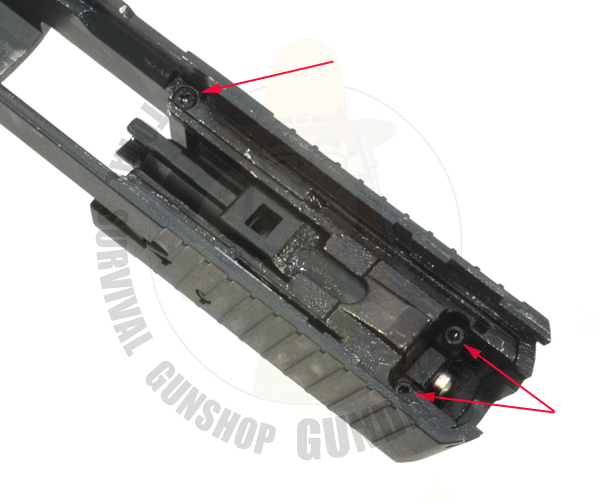

실린더를 분해하기 위해서는 화살표의 나사를 풀어줘야 하며 나사는 십자들아이브와 1.5mm육각렌찌가 필요합니다.
|
|

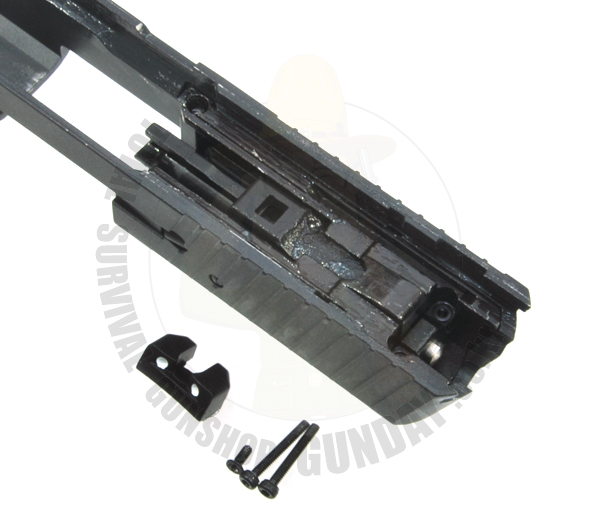

가늠자의 경우도 아래의 나사에 의해서 고정이 되어있으므로 나사를 분리하면 먼저 가늠자가 분리된답니다.
조립시 너무 강하게 나사를 조이면 가늠자 부분의 암나사부분이 뭉게질수 있으므로 힘조절에 주의하셔야 할것입니다.
|
|
나사 분리되면 실린더 블럭은 위로 분리가 된답니다.

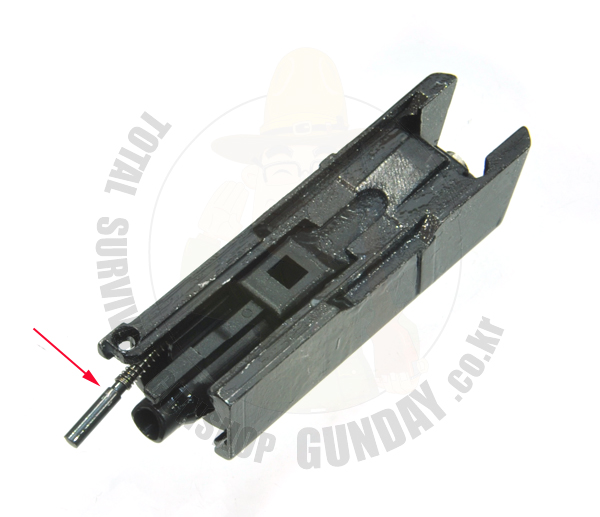

화살표 부분의 철핀과 스프링은 실린더 분리시 함께 빠지므로 미리 위치를 한번 확인해놓으시고 조립시 실린더를 먼저 블럭에 조립을 하고 스프링을 넣어주시면 된답니다.
그리고 화살표 부분은 슬라이드와 조립시 슬라이드에 걸리는데 이때에는 속으로 밀어넣은 상태에서 조립을 하시면 된답니다.
|
|
|

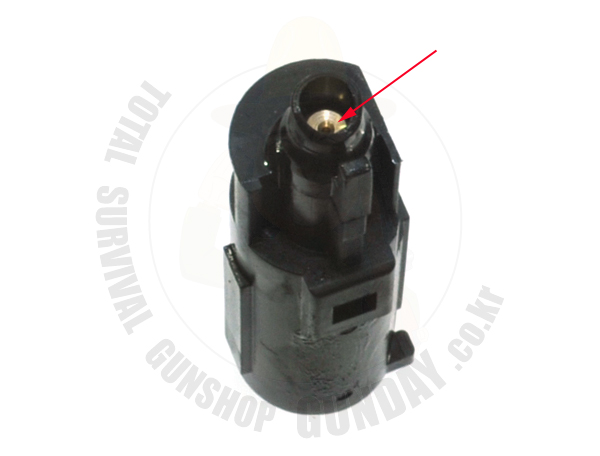

실린더 속의 파워브레이크의 모습입니다..
|
|

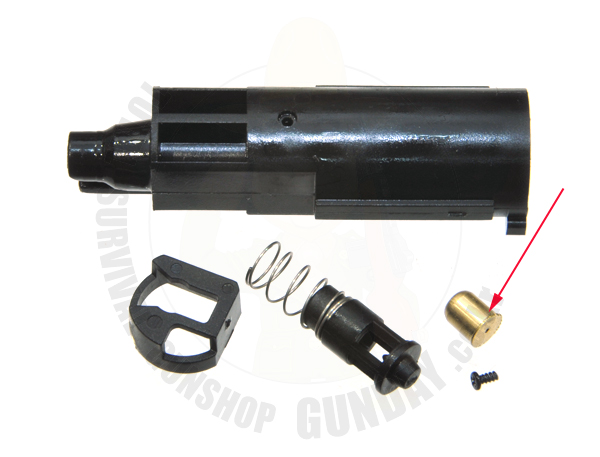

실린더의 내부 를 분리하면 사진처럼 몇가지 부품이 나오는데..
화살표의 황동부품이 파워브레이크이며 분해도에도 없는 부품이므로
제거를 하고 다시 조립을 하시면 원래의 성능으로 복구가 된답니다.
실린더 부분의 자세한 리뷰는 아래의 자료를 참고헤보세요.
핸드건 실린더 부분 살펴보기 ==> 클릭하세요..
|
