슬라이드분해와 아웃바렐의 분해는 설명서에 잘 나와있으므로 설명서로 대체합니다.
|
|
|

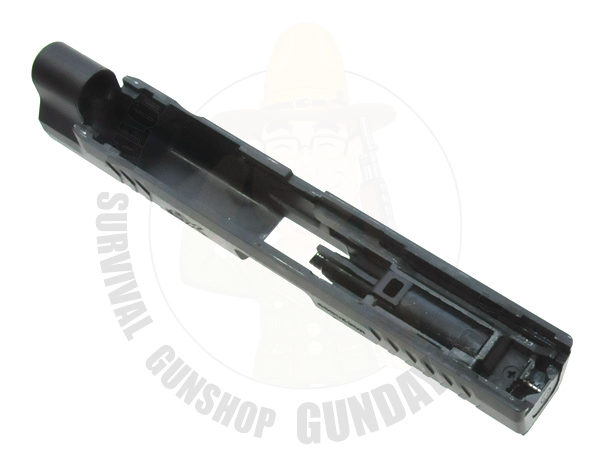

위의 설명서대로 분해를 하면 현재 사진처럼 슬라이드와 실린더 부분이 남게됩니다.
|
|
|

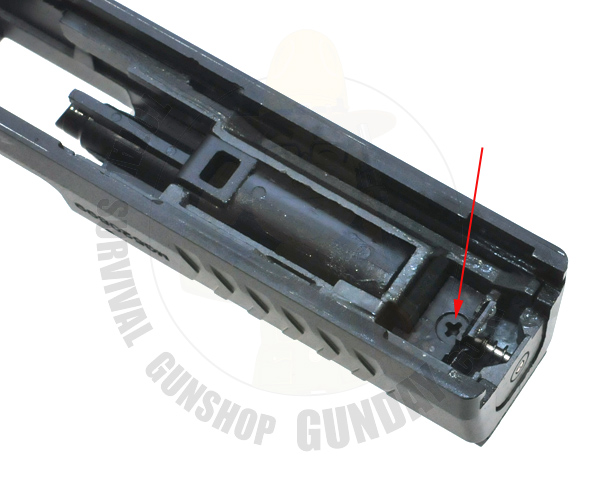

실린더 블럭을 분해하기 위해서는 화살표의 나사를 풀어줍니다.
|
|

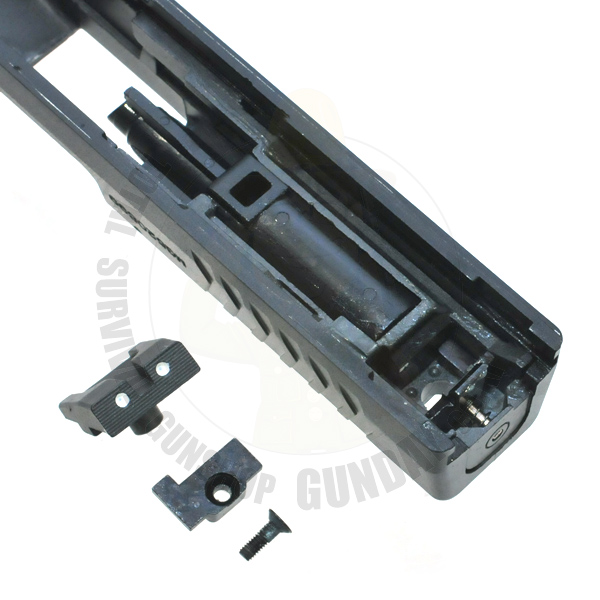

나사를 분리하면 가늠쇠부분이 함께 분리가 되며
실린더 블럭전체가 빠져나온답니다.
(마루이 제품의 경우는 실린더를 꺼낼때 슬라이드를 살짝 벌려주면서 분리하시면 된답니다.)
|
|

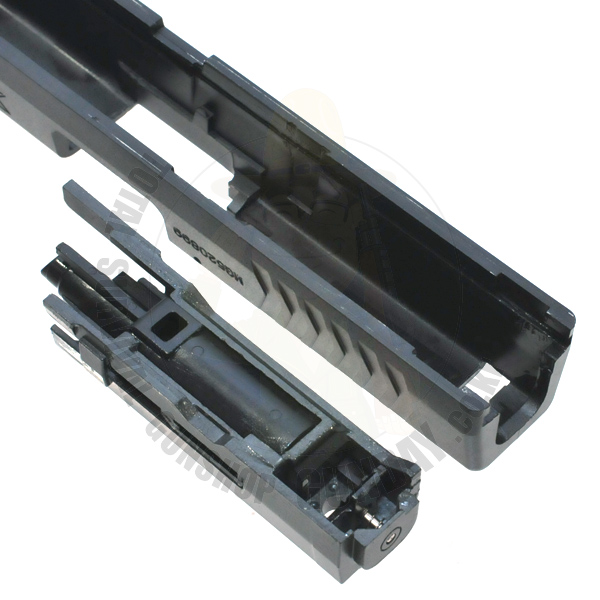

실린더 블럭을 완전히 분리하여 꺼집어낸 모습입니다.
|
|
|

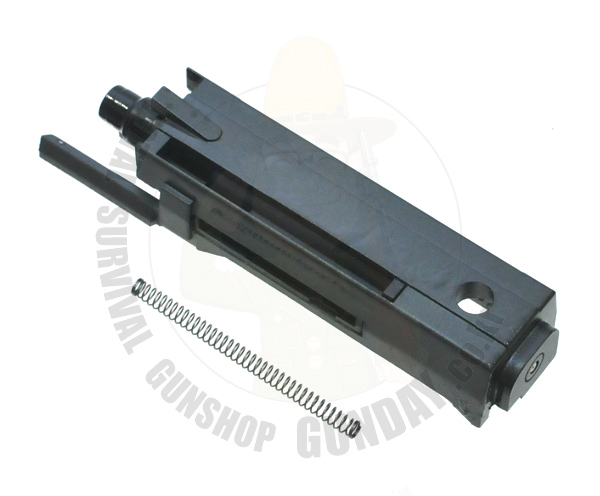

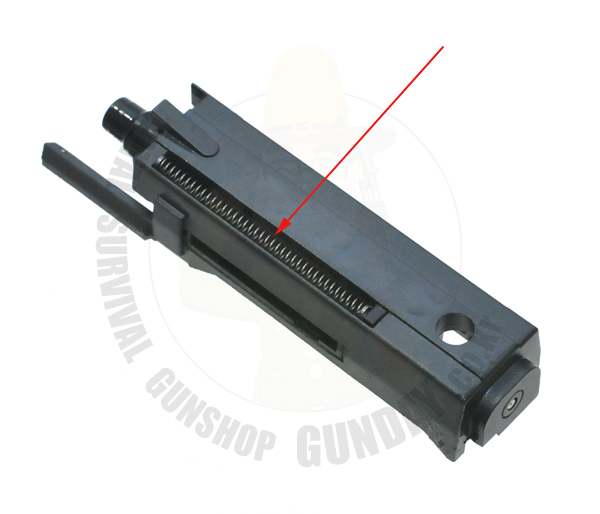

실린더 블럭을 뒤집어 보면 화살표부분에 스프링이 있으며 조립할때 스프링이 이탈을 하면 스프링이 고장이 나므로 조립시에는 슬라이드를 위에있게 한다음 실린더 블럭의 스프링이 위로 오게 한다면 블럭을 밀어올리면서 조립을 하도록 하세요.
|
|
스프링을 먼저 분리를 한다음 실린더를 앞으로 빼내주시면 실린더는 분리가 된답니다.
끝부분에는 턱에 살짝 걸리므로 앞으로 기울이면서 분리를 하세요.
|
|
|

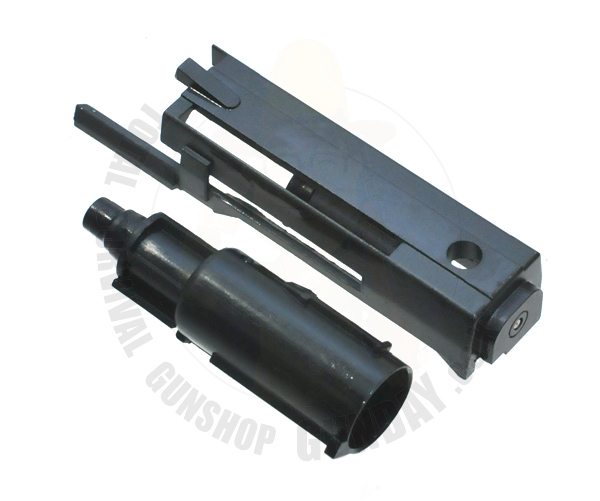

실린더가 분리된 모습입니다.
|
|
|

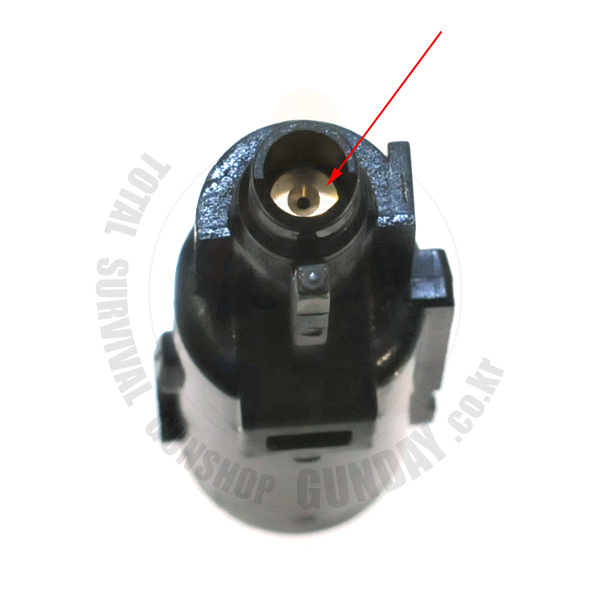

실린더 앞부분에는 국내 파워규정에 맞게 조절하기 위해서 황동재질의 부품이 들어있습니다.
|
|
|

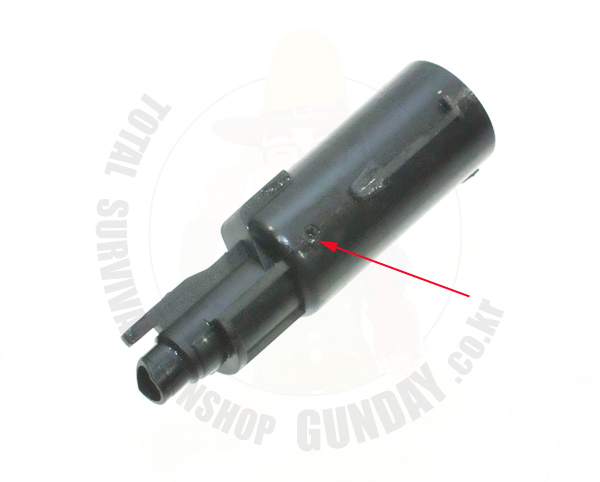

실린더 내부를 분해하기 위해서는 화살표의 나사를 풀어줍니다.
|
|
|

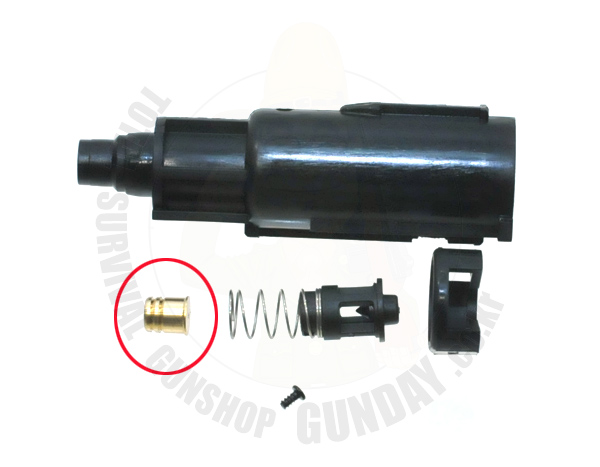

나사를 분리하면 내부의 부품이 빠져나오며 화살표의 부품이 다른 나라제품에는 없는 부품입니다.
|
|

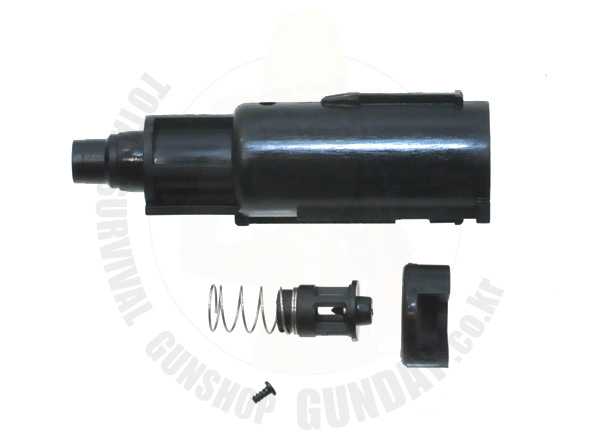

실린더 내부에 조립이 되는 모양은 현재 사진과 같은 방향이며 오른쪽의 가드부품은 외부의 나사산이 들어가는 구멍과 일치하도록 맞춰서 조립을 하시면 된답니다.
(마루이 제품의 경우 내부에 둥근 프라스틱이 추가되어있는 경우가 있으므로 현재 사진의 부품만으로 조립을 해주시면 된답니다.)
|
|
부품의 방향을 맞춘다음에는 내부 부품전체를 속으로 밀어넣으면서 구멍이 일치하도록 한다음 작은 나사로 고정을 시키면 실린더 조립은 완료된답니다.
|
|
|

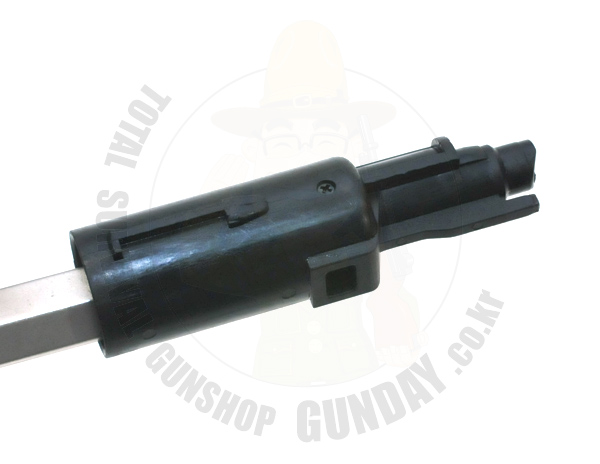

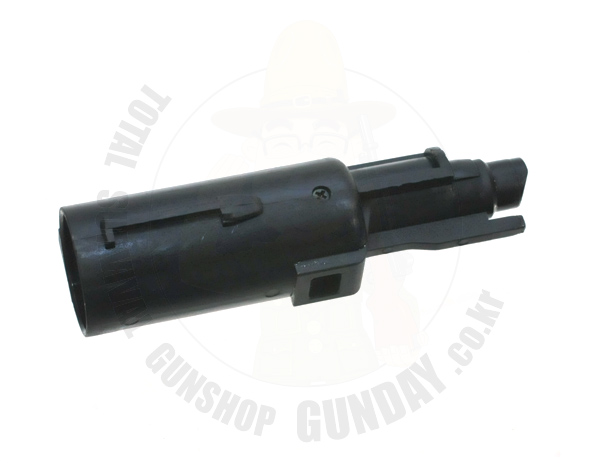

실린더가 다시 조립된 모습입니다.
|
|

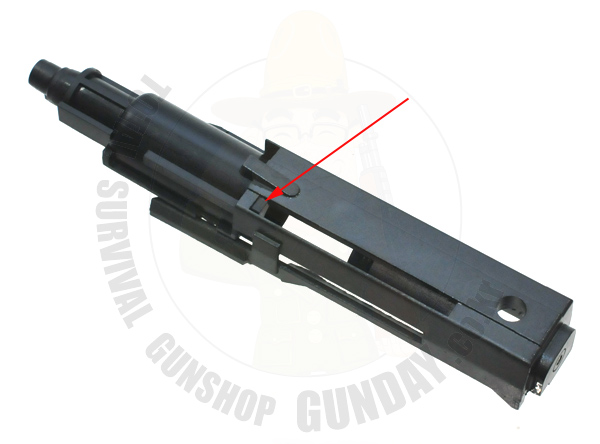

실린더 블럭에 조립을 할때에는 화살표부분의 돌기부분이 사진처럼 조립이 되도록 실린더를 기울인상태에서 결합을 하시며 된답니다.
나머지 조립은 분해의 역순으로 조리블 하면 된답니다.
