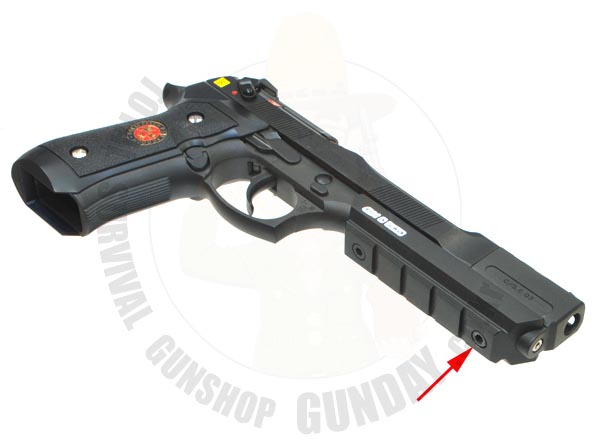

WE사 바이오 하자드 사무라이엣지의 분해는 일반 베레타와 달리
프론트부분의 컴펜세이트 부분을 먼저 분리 하고 일반 베레타와
동일하게 슬라이드 부분이 분리됩니다.
|
|
|

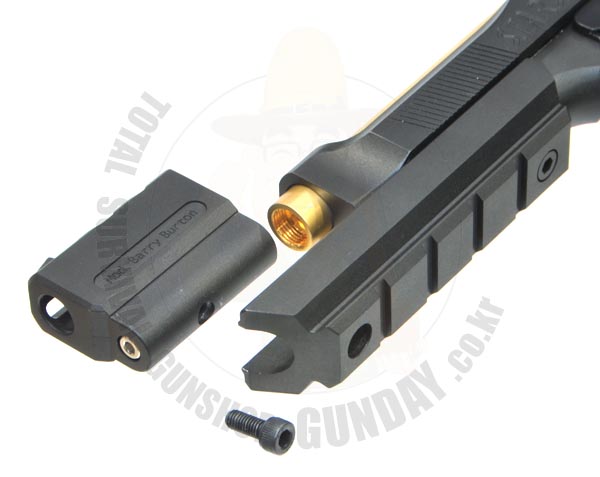

컨펜세이트 부분이 분리된 모습입니다.
|
|
|
화살표의 슬라이드 분리 레버를 아래로 내린후 슬라이드를 앞으로 밀어서 분리하시면 됩니다.
|
|

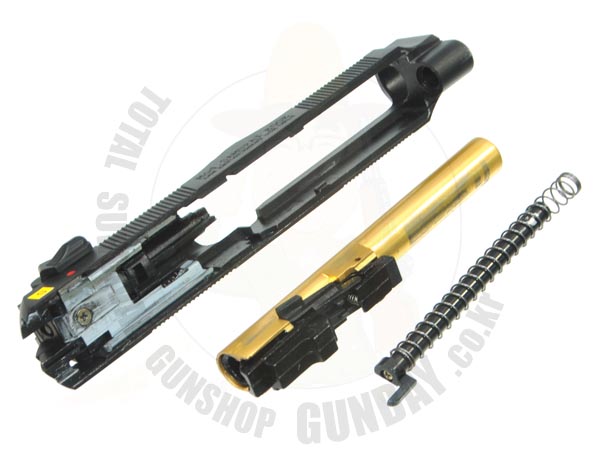

WE사 바이오 하자드 사무라이엣지에는 연사 기능이 있으므로 슬라이드 부분에도 약간의 차이가 있습니다.

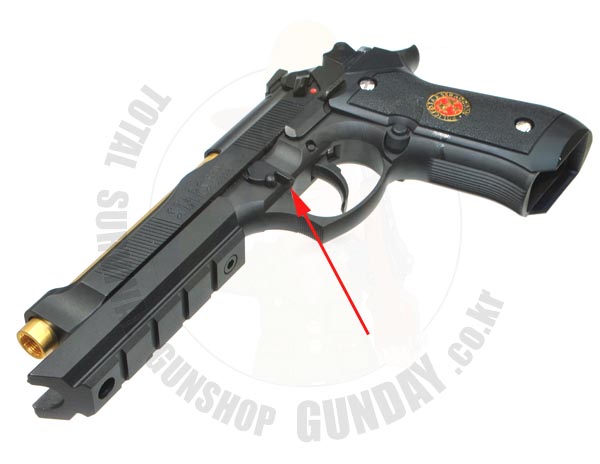

하부 프레임에는 방아쇠 시어와 오토시어가 2중으로 햄머를 잡고있으며 화살표 부분이 방아쇠 시어의 역활을 작동유무를 제어하는 부분입니다.
|
|
|

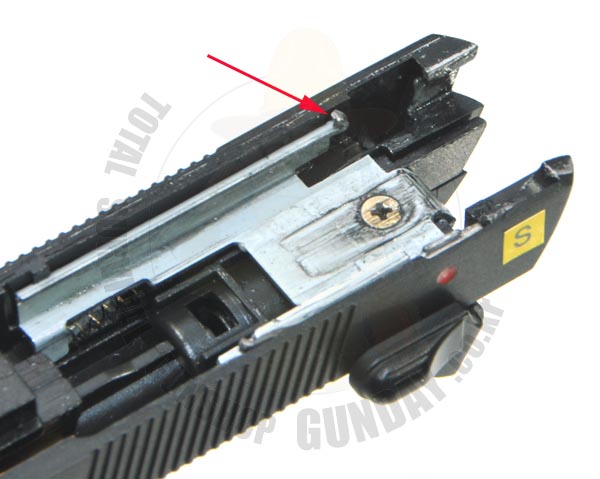

화살표 부분은 오토시어를 작동시키는 부분이며 슬라이드가 앞으로 일정부분까지 전진을 하면 자동으로 시어를 분리해주는 장치입니다.
|
|
|
슬라이드의 아웃발렐부분을 분리한 모습입니다.
|
|

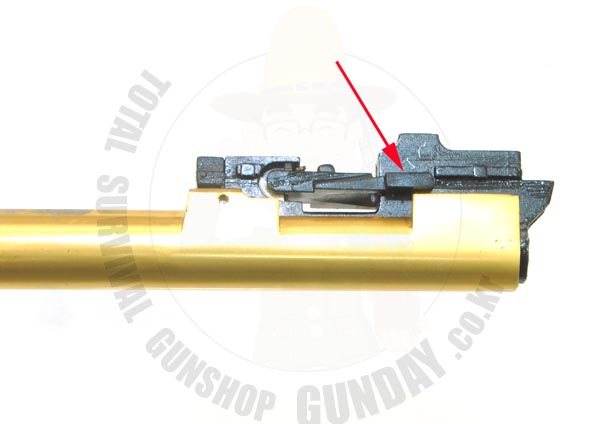

아웃바렐과 챔버부분을 분리할때의 모습이며
분리시 화살표처럼 프라스틱을 아웃바렐이 분리될정도로만 들어올린 상태에서 아웃바렐을 분리하면 되며 이상태에서 다시 조립을 하시면 됩니다..
프라스틱을 들어올릴때 스프링이 튕겨나갈수 있으므로 너무 많이 올리지는 않도록 하세요..분실주의!
|
|
|

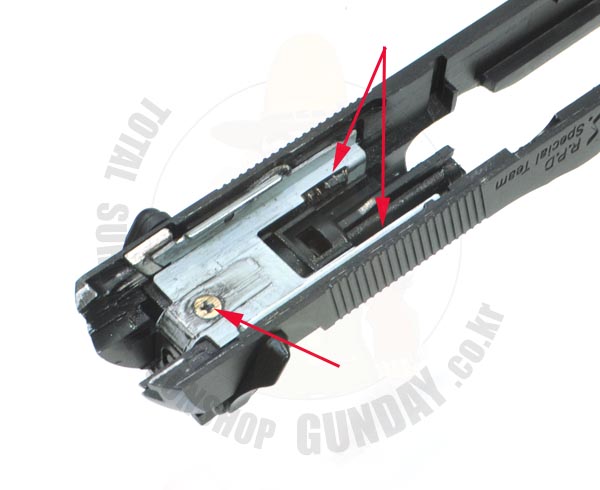

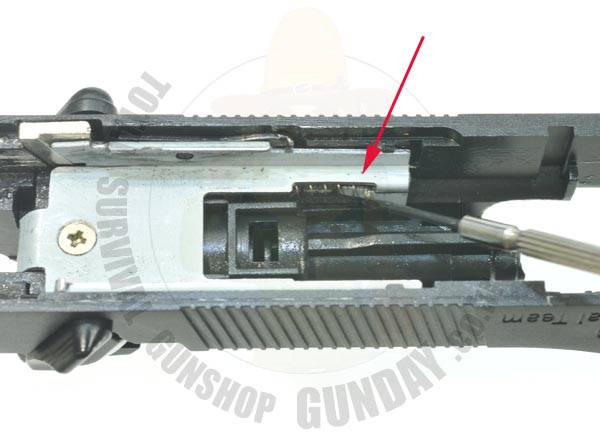

실린더 부분을 분리할때에는 화살표 부분의 스프링과 나사를 먼저 풀어줍니다.
|
|
|

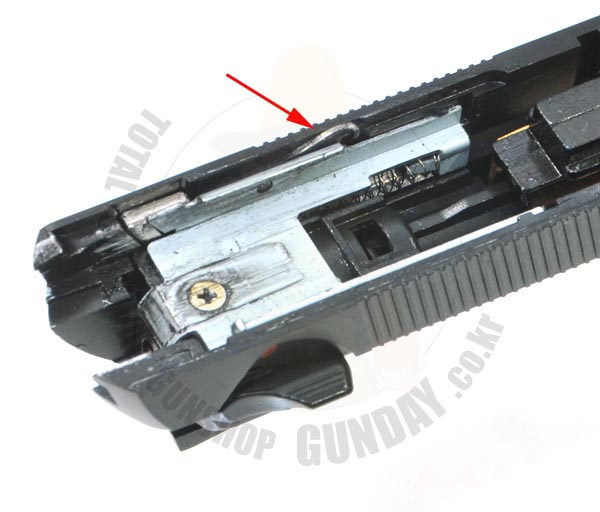

스프링의 경우는 뽀족한 연장으로 스프링을 살짝 밀어넣은후 홈에 걸리지 않도로 앞으로 분리를 하면 됩니다.
|
|
|

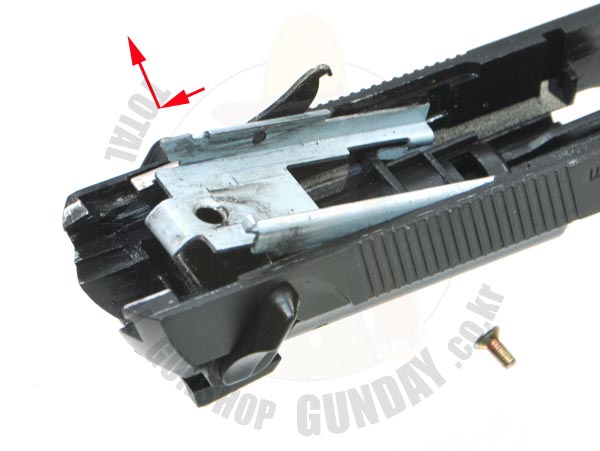

실린더 블럭을 분리할때에는 철판을 뒤로 살짝 밀고 위로 들어올리면 철판부분이 분리가 됩니다.
|
|
|

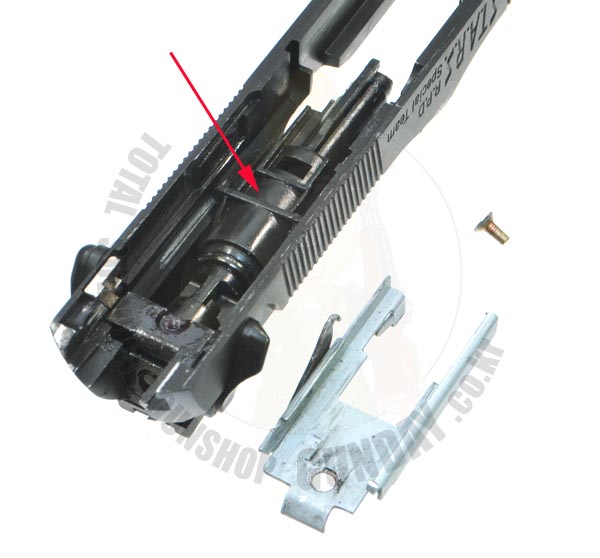

철판을 분리한후 화살표의 실린더는 앞으로 당기면 분리가 됩니다.
|
|

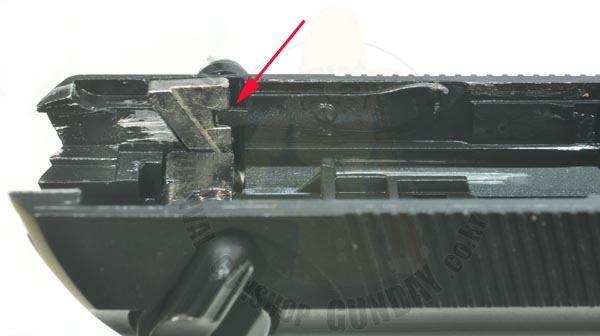

셀렉터의 단발,연발, 안전 부분의 조립부분입니다.
조립시 참고하세요.
|
|
|

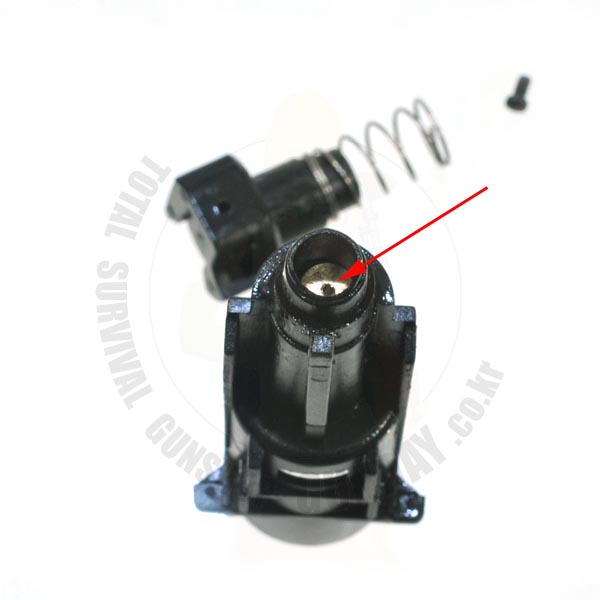

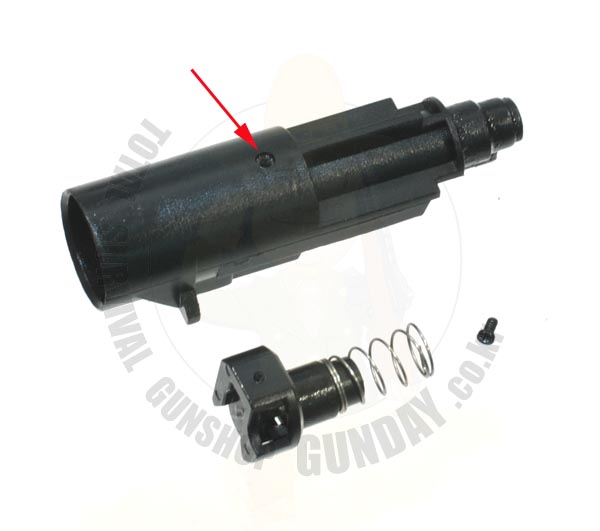

실린더 분리는 화살표의 나사를 분리하고 내부의 부품을 분리한 모습입니다.
|
|
|

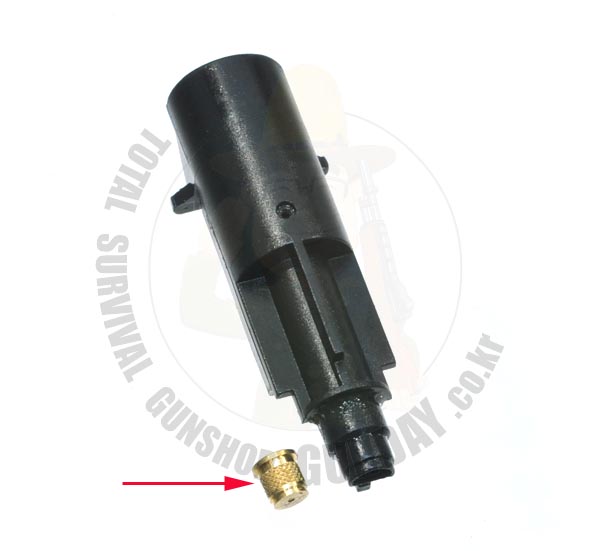

실린더 내부에 파워조절을 위한 부품의 모습입니다.
|
|
실린더 내부의 파워조절 부품의 모습입니다.
국내 파워규정을 맞추기 위해서 장착된 부품이므로실린더 교환시 꼭 장착을 하셔서 파워규정을 맞춰주세요.
