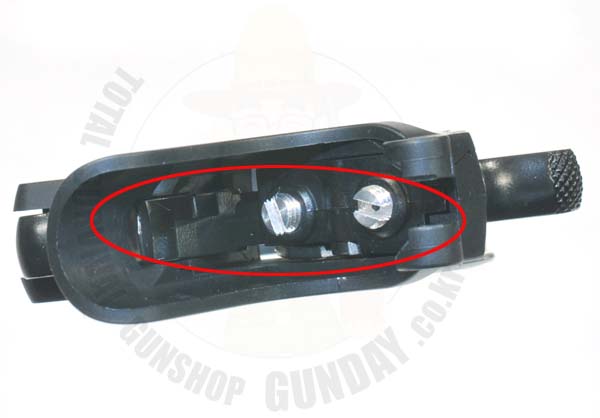

방아쇠 부분과 햄머부분을 분리하기 위해서는 현재 표시된 모듈 전체를 분리해야 합니다..
|
|
|

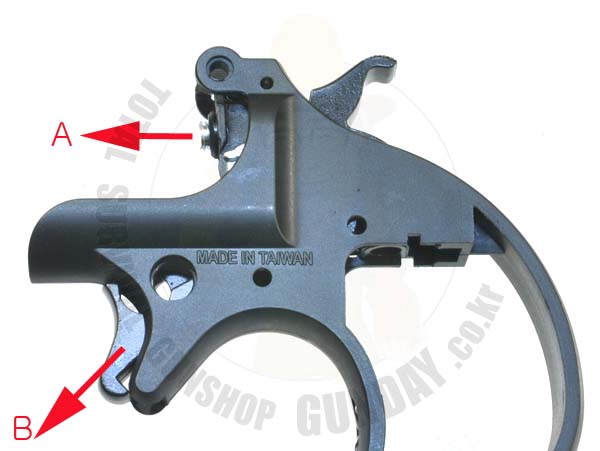

햄버 부분을 앞으로 밀어서 사진정도까지 앞으로 분리가 되면 방아쇠 부분이 먼저 아래로 분리가 됩니다.
|
|
|

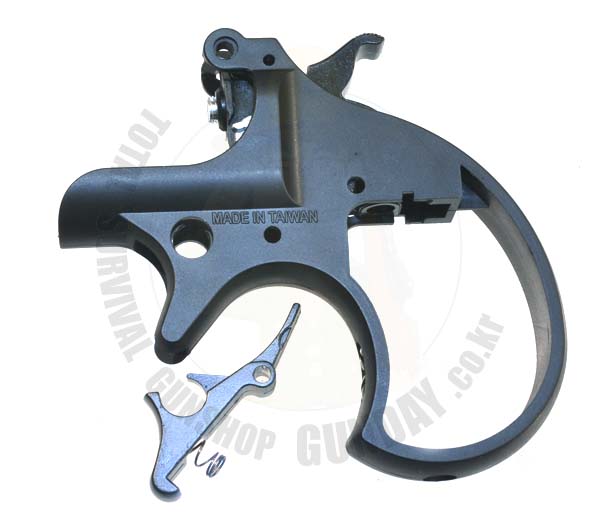

방아쇠 부분이 분리된 모습입니다.
|
|
햄버 부분과 가스분해기 부분이 앞쪽으로 빠져나오는 모습입니다.

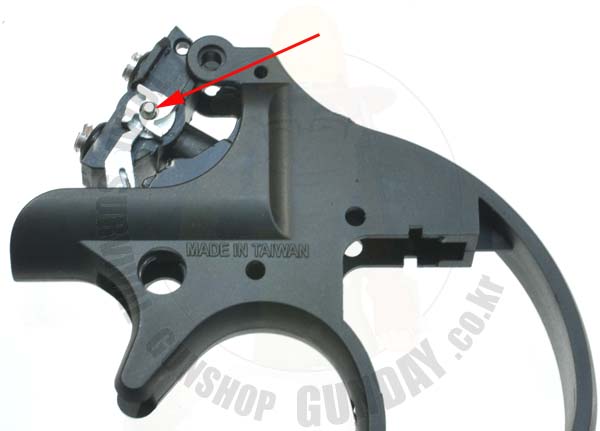

조립시 화살표 부분의 꼭지 부분이 바디에 부딪히므로 조립시 화살표의 꼭지 부분을 드라이브등으로 눌러주면서 속으로 밀어넣어주시면 된답니다.
|
|
|

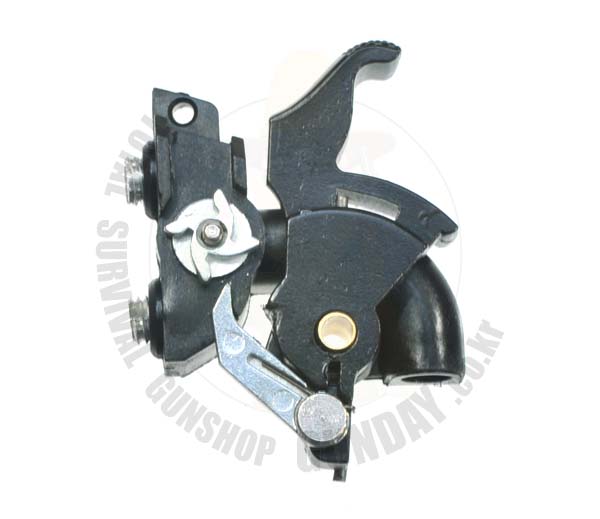

햄머 부분과 가스분배기 쪽이 분리된 모습입닏.
|
|

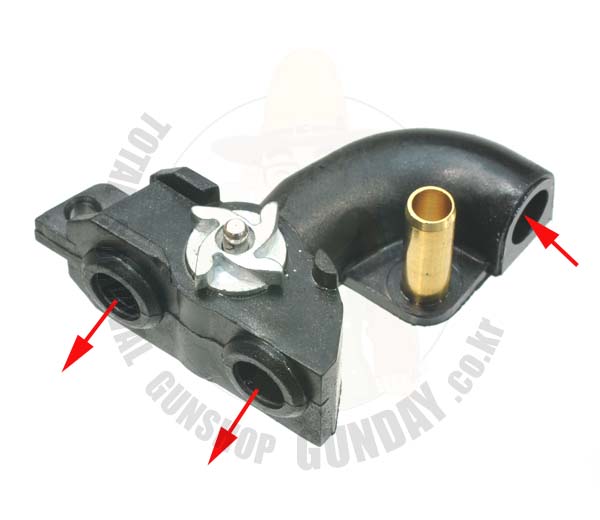

가스 분배기의 모습입니다..
가스는 중간 회전 부분에 의해서 한발을 발사할때마다 아래위로 전환이 되면서 한발씩 발사가 됩니다.
|
|
|

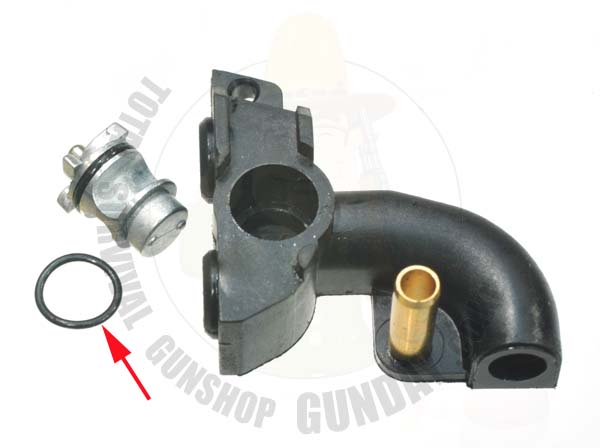

화살표의 오링은 가스를 아래위로 전환시켜주는 회전체의 아래부분에 있는 오링으로 가스압력에 의해서 딸려나가며서 늘어지거나 끊어지는 오링입니다.
|
|

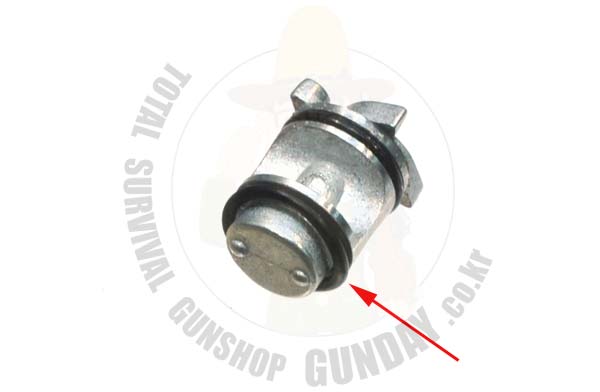

오링은 사진처럼 조립이 되며 아주 얇은 오링입니다..
오링이 끊어지면 미끄러운 비비탄을 사용하면 두발이 동시에발사되기도 하며 일부 비비탄에서는 아무 문제없이 정상작동을 한답니다.
|
|
|

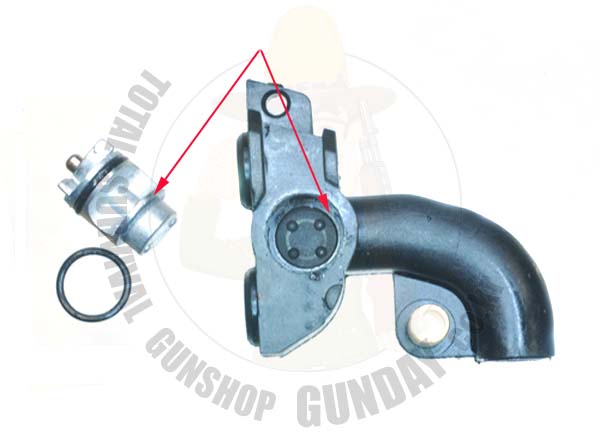

회전부의 오링은 화살표 부분에 조립이 됩니다.
|
