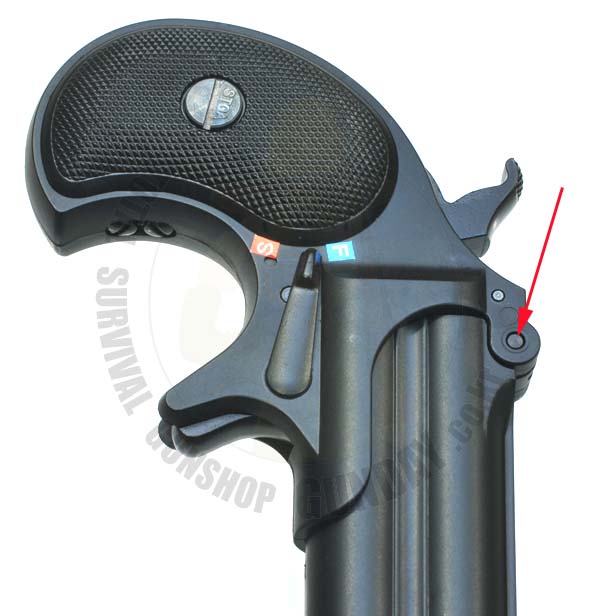

마루신 데린져의 총열은 화살표의 핀을 분리하면 간단히 분리가 됩니다.

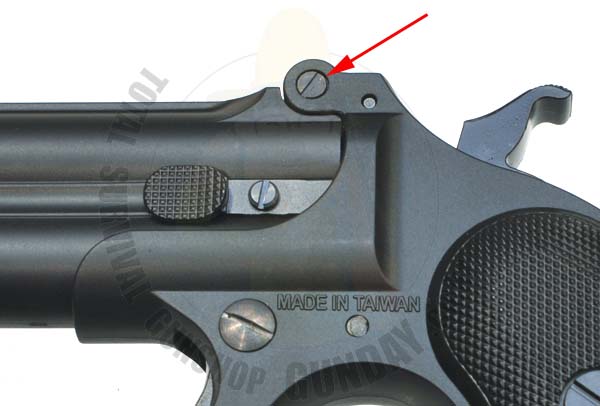

화살표 부분은 나사가 아닌 핀방식이며 일자홈의 경우믄 단순한 모양으로 보시면 된답니다.
|
|
|
핀의 분리는 나사머리모양의 반대쪽인 화살표 부분을 밀어내면 분리가 된답니다.
|
|

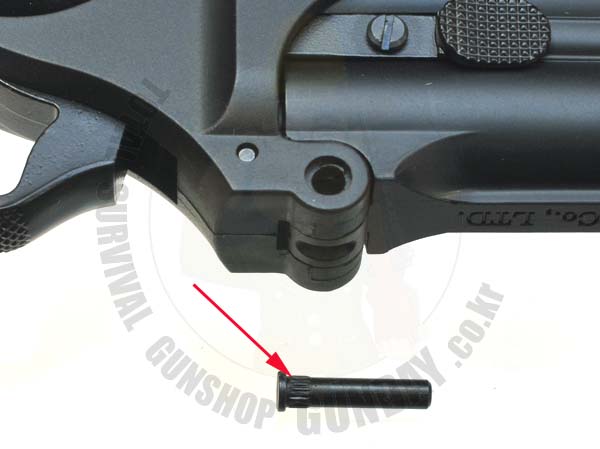

핀의 모습입니다.
핀은 나사머리 바로 아래부분이 고정이 되므로 반대쪽은 단순히 걸려있는 정되입니다.
|
|
|

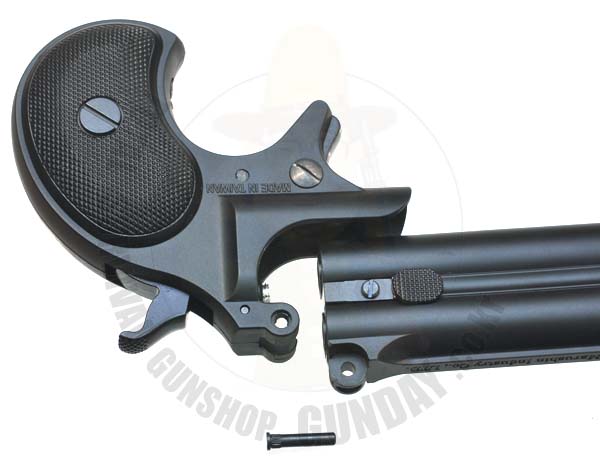

핀을 분리하면 총열부분은 분리가 됩니다.
|
|
다음은 손잡이 부분의 가스통 부분의 분리요령입니다.

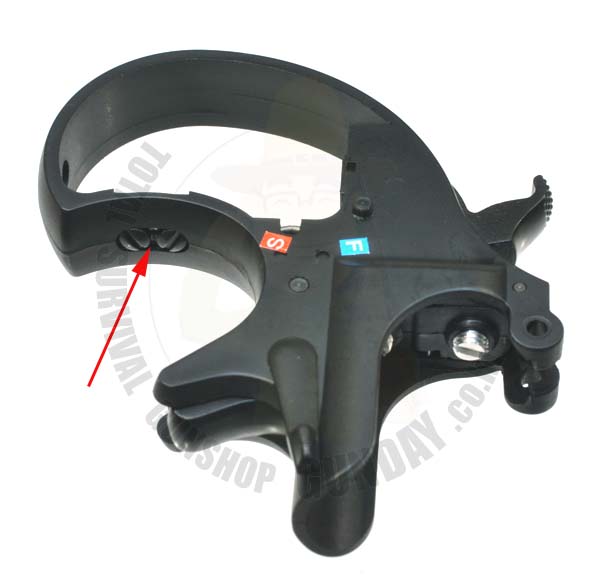

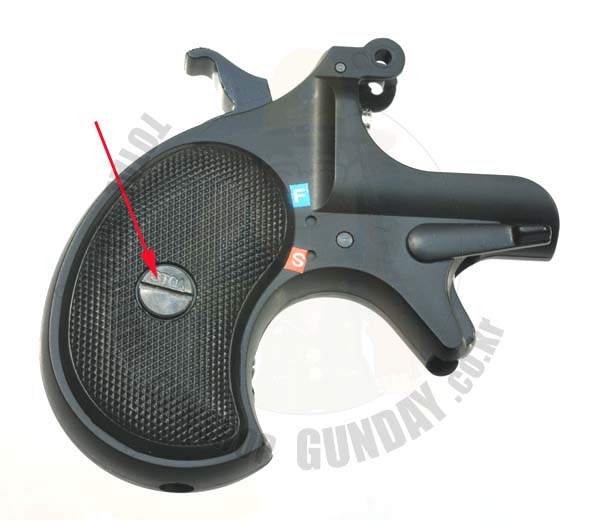

화살표의 일자 나사를 풀어줍니다.
|
|
|

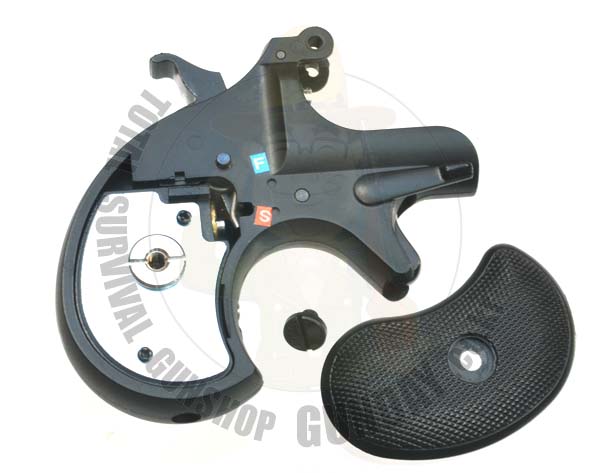

일자나사를 분리하면 오른쪽의 그립부분이 분리가 됩니다.
|
|
|

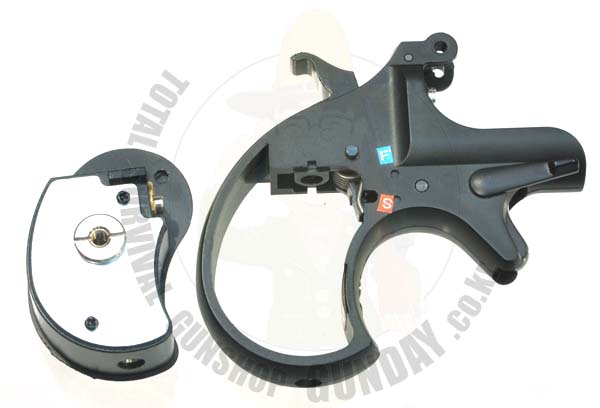

그립을 분리한다음 가스통전체를 밀어내면 반대쪽 그립부분과 함께 전체가 분리됩니다.
|
|
|

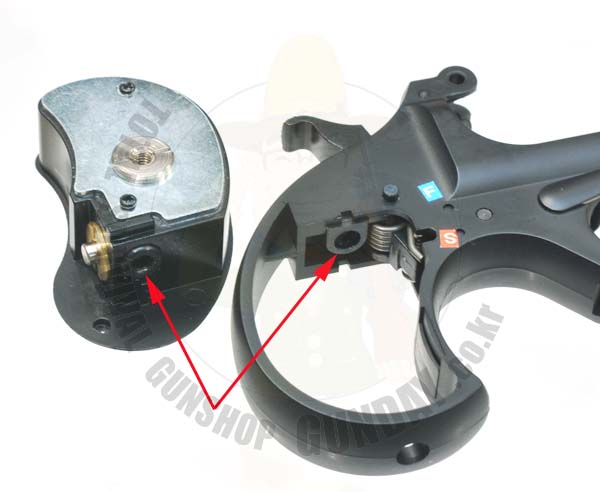

조립시 화살표 부분이 일치하면 되며 오링부분이 분리되지 않도로 조심해서 조립해주시면 된답니다.
|
|
|
가스통을 분리하면 화살표 부분은 분리가 되므로 조립시 더미나사부분을 먼저 넣어놓고 조립을 하시면 됩니다.
|
|
다음은 총열 분리 레버를 분리하는 방법입니다.

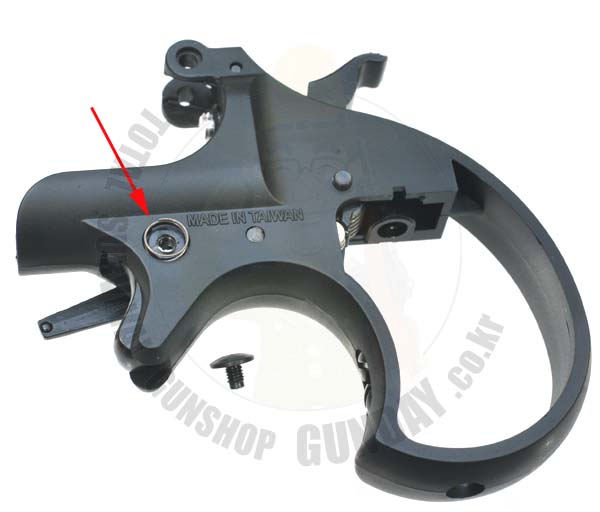

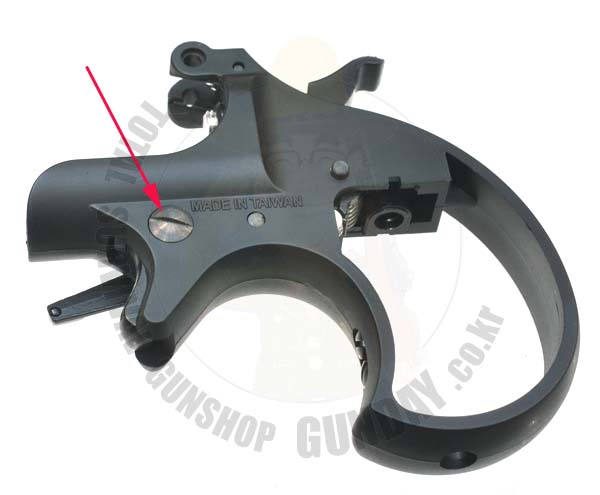

분리레버를 잡고있는 상태에서 화살표의 일자나사를 분리합니다..
|
|
|
나사부분을 분리하면 스프링이 나오며 조립시 사진처럼 먼저 넣어놓고 나사를 조이면 된답니다.
|
|
|

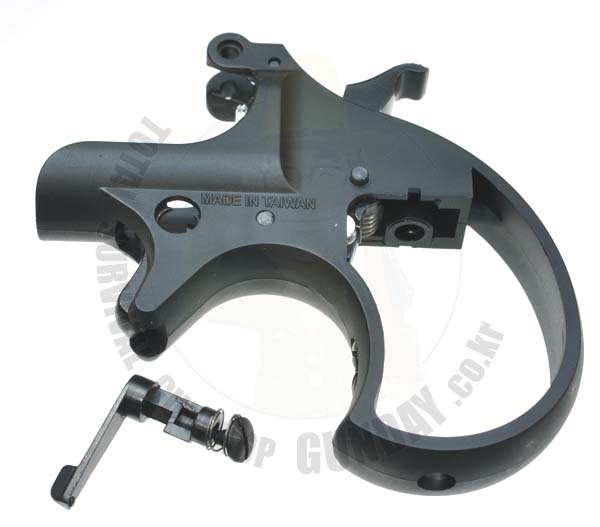

총열 분리레버가 분리된 모습입니다.
|
|
다음은 방아쇠 부분과 햄머부분을 분리할 차례이며

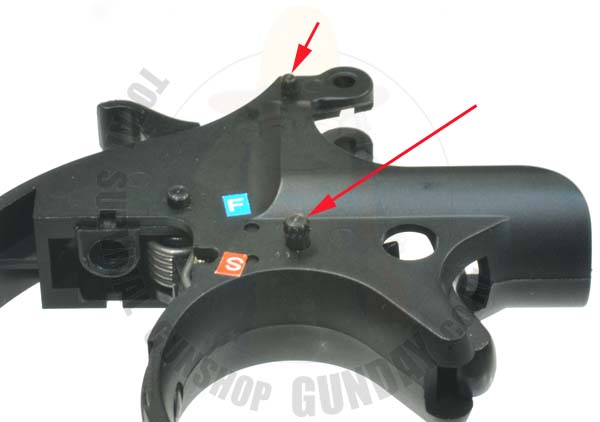

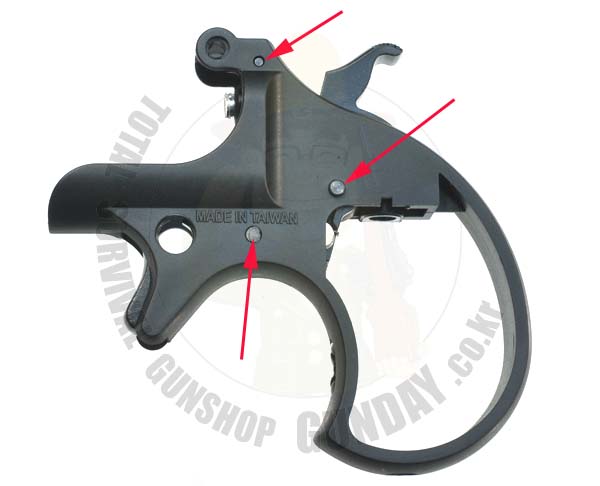

화살표의 핀의 모두 빼내주시며 되며 이때 핀을 빼는 방향은 제일먼저 분리한 핀과는 반대방향으로 분리를 해줍니다..
조립시에는 분리된 방향으로 다시 조립을 합니다..
|
|
|
핀이 살짝 나오고 있는 모습이며 현재 나와있는 끝부분은 돌기가 있어서 핀이 고정이 되는 부분입니다.
|
|

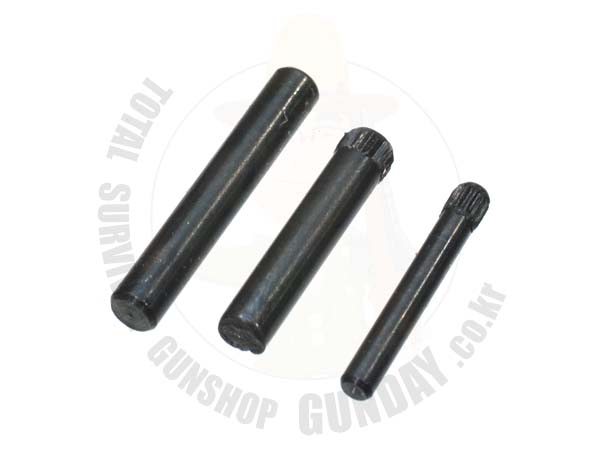

핀의 모습입니다.
분해조립시 방향이 틀리면 안되므로 방향은 꼭 확인하셔서 작업하도록 하세요..
조립시 핀이 반대편 구멍으로 정확히 나오고 있는지를 확인하면서 조립을 하여야 하며 핀은 손으로 강하게 밀면 조립이 될정도이므로 망치등을 이용해서 너무 강하게 강제로 밀어넣지 않도록 주의하세요.
