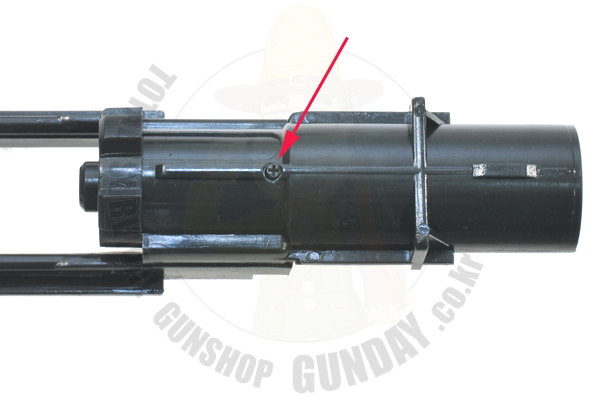

실린더를 분리하는 방법은 화살표의 작은 나사를 풀어주면 간단히 분리가 됩니다..
|
|

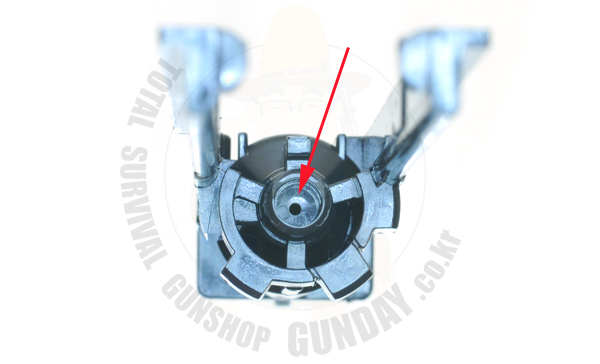

화살표 부분은 가스가 나오는 부분으로 내부에는 분해도에 없는 국내파워규정을 위해서 파워브레이크가 장착되어있답니다.
이작은 구멍으로 가스가 나와서 비비탄을 발사하므로 원래의 파워에 비해서 월등히 줄어든 파워가 구현되는 것입니다.
|
|
총의 작동원리이므로 설명을 읽어보시면서 총이 작동되는 상황을 함께 연상해보세요.

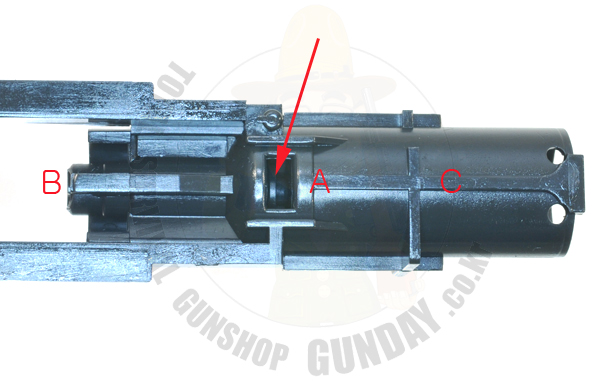

화살표 부분은 부압밸브로 탄창에서 가스가 올라오면 A부분으로 가스가 들어가며 부압밸브가 초기상태에서는 B부분으로 가스가 이동하도록 해줍니다.
B부분으로 나가던 가스는 비비탄이 발사되면 기압차이로 인해서 화살표의 밸브는 B부분으로 이동을 하면서 총구부분으로 이동하던 가스는 막게되며 가스는 C부분으로 이동을 하면서 실린더내부의 피스톤을 밀어내게됩니다..
피스톤이 밀려나면 피스톤과 연결된 슬라이드가 뒤로 이동을 하게됩니다..
슬라이더가 일정부분을 지나면서 햄머를 뒤로 밀어서 발사위치로 이동하고 탄창에서 나오는 가스를 멈춰주게되면 슬라이드는 슬라이드 리턴 스프링의 힘에 의해서 앞으로 전진을 하면서 비비탄을 장전하게된답니다.
|
|

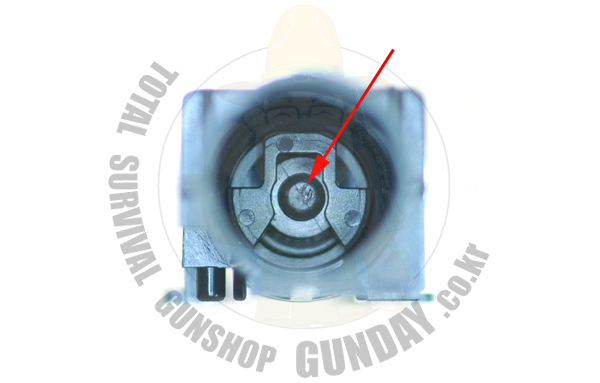

실린더의 뒷면에서 촬영한 모습입니다.
화살표 부분이 부압밸브입니다..
|
|
|

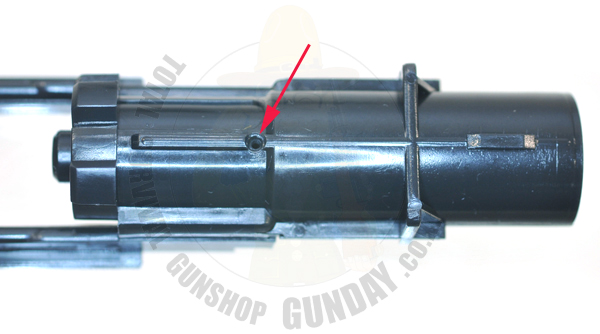

화살표 부분의 나사를 풀어주면 내부 부품은 분리가 됩니다.
|
|

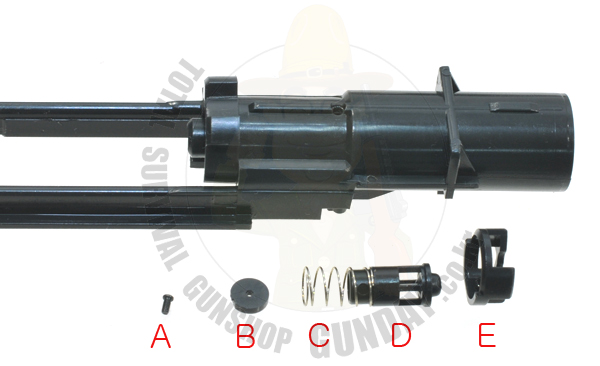

내부 부품이 분리된 모습입니다.
A : 나사
B : 파워브레이크
C : 실린더밸브 리턴 스프링
D : 밸브
E : 밸브가드입니다..
|
|

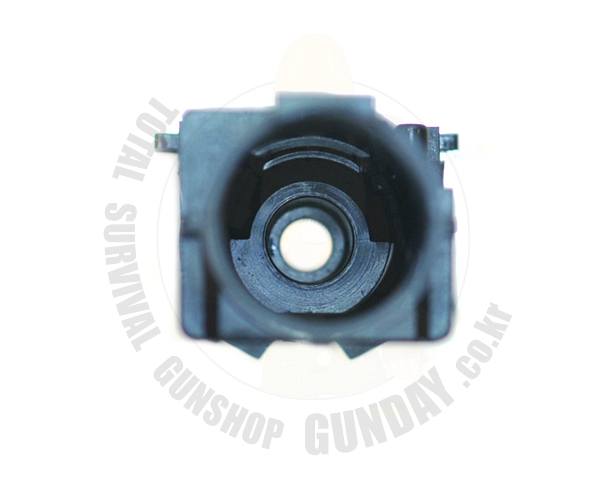

부품을 분리한후의 실린더 내부 모습입니다.

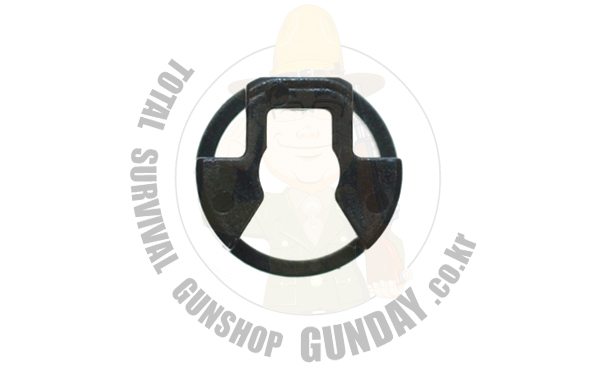

조립시 마지막 부품인 밸브가드는 나사구멍이 일치하도록 조립을하셔야 하며 내부의 모양과 가드의 모양으로 인해서 일치하지 않으면 조립이 되지 않는답니다.
|
|
