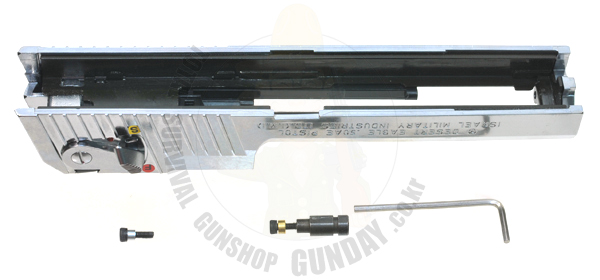

슬라이드 내부에 있는 철재프레임을 분리할 차례입니다...
|
|
|

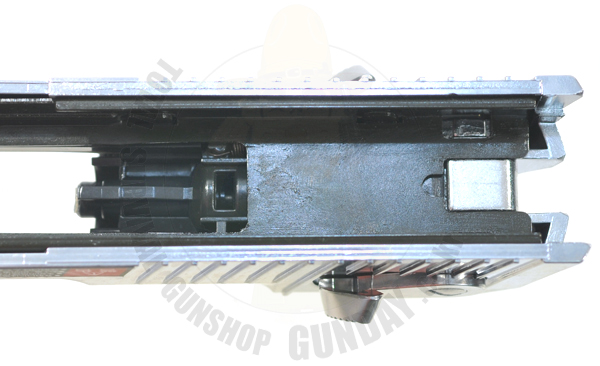

슬라이드 내부의 실린더는 현재 상태로 들어가 있는 상태입니다.
|
|

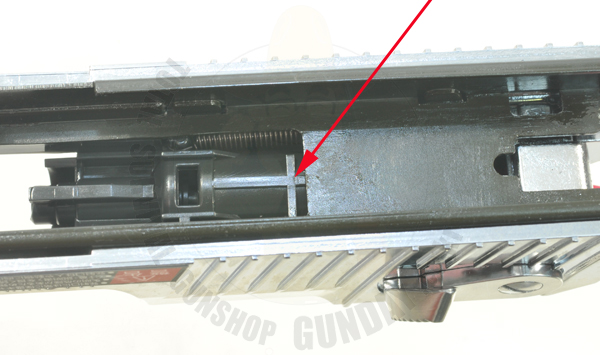

철재 프레임을 분리하기 위해서는 실린더를 화살표 부분이 보이는 상태까지 앞으로 당긴 상태에서 프레임을 들어올립니다.
이때 피스톤 부분도 함께 앞으로 가있어야 하며 피스톤은 실린더를 당긴후 기울이면 따라 흘러내린답니다.
|
|
|

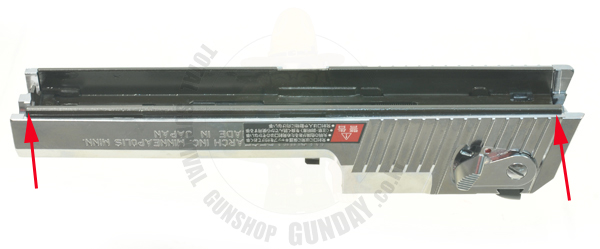

철재프레임을 올릴때에는 조금씩 균형을 맞추면서 올려줘야 하며 처음 시작점은 사진의 좌측을 살짝 올린후 우측면의 좌우를 사진정도까지올려줍니다.. 철판의 경우 끝이 날카로울수 있으므로 장갑을 끼고 들어 올려주세요..
|
|
|
피스통의 겨우도 사진처럼 앞쪽으로 함께 이동을 해야 철재프레임이 올라온답니다.
|
|
|

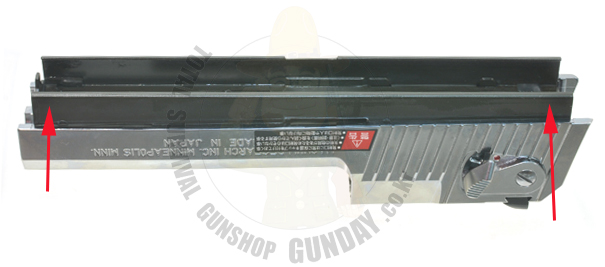

좌우를 서로 비슷하게 들어올려줍니다..
|
|
|
한쪽을 너무 많이 올리게되면 내부에서 끼이면서 잘빠지 않으므로 조금씩 균형을 맞추면서 올려주세요.
|
|
|

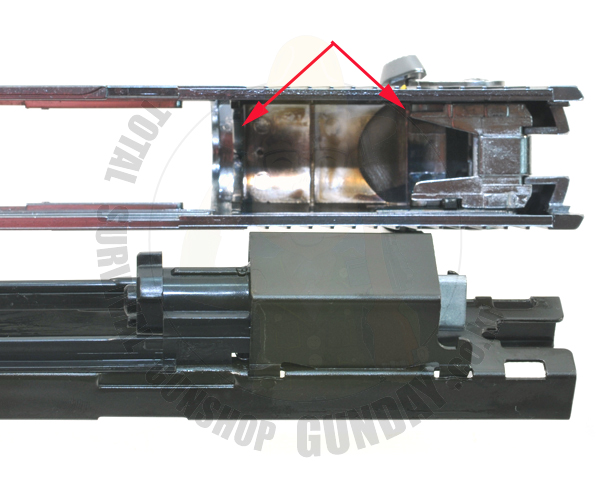

실린더가 사진처럼 뒤로 들어가 있는 경우 실린더 블럭부분에 걸려서 올라오지 않는답니다.
|
|

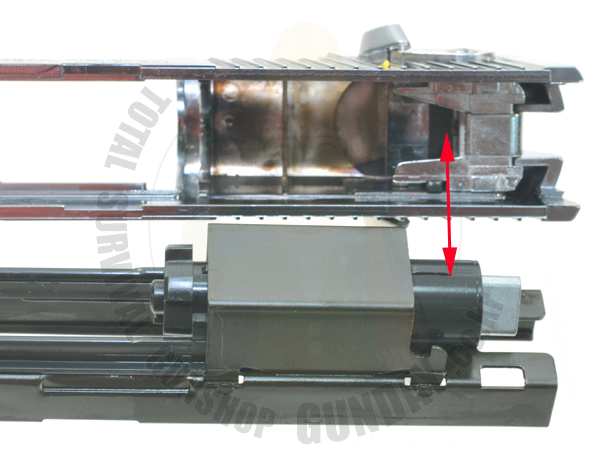

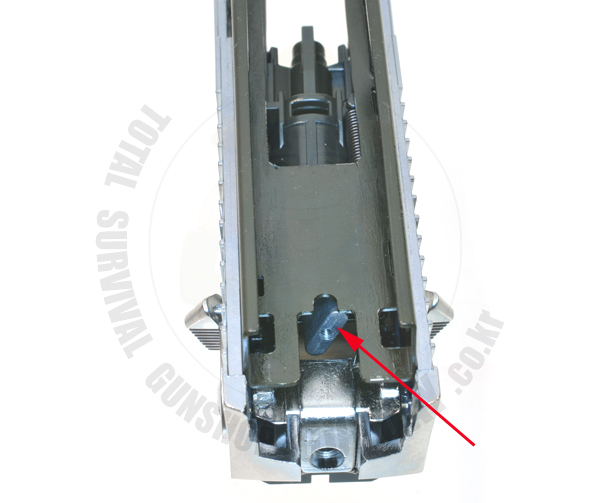

현재 사진처럼 실린더와 피스톤이 앞으로 전진을 해야 하며 철재프레임의 사각부분이 슬라이드이 양쪽에 싸여 있으므로 한쪽을 많이 올리면 화살표 부분에 끼이게 된답니다.
조립하실때에도 현재 상태처럼 실린더를 앞으로 당긴상태에서 앞쪽을 살짝 걸어서 위치를 잡아놓은 상태에서 철재프레임을 꾹 눌러주면 쉽게 조립이 된답니다.
|
|

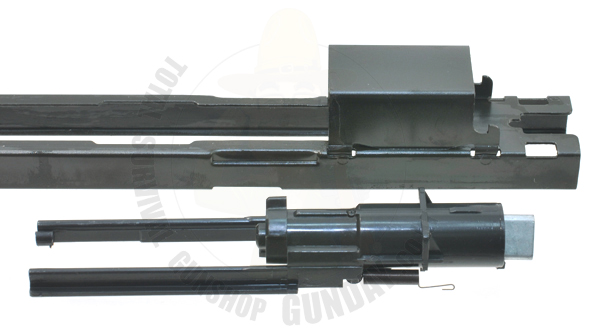

철재프레임이 분리가 된 모습입니다.

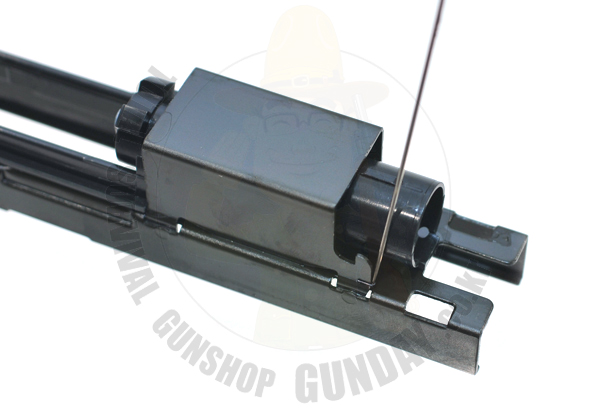

이제는 바늘등으로 실린더 리턴 스프링을 홈에서 분리한후 실린더를 앞으로 분리를 하면 됩니다.
앞으로 당길때 스프링이 다시 끼일수 있으므로 스프링을 확인하면서 분리해주세요.
|
|
|

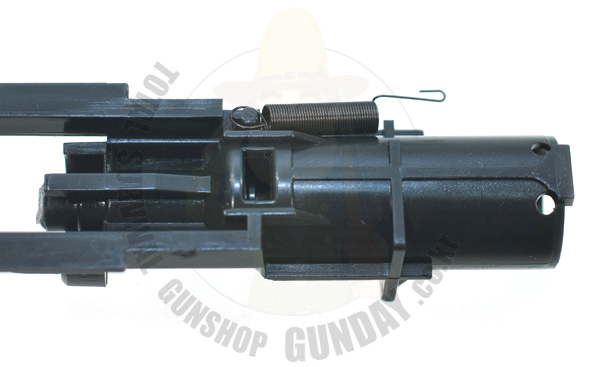

스프링의 경우는 사진처럼 조립이 되므로 조립시 참고하세요.
|
|
|

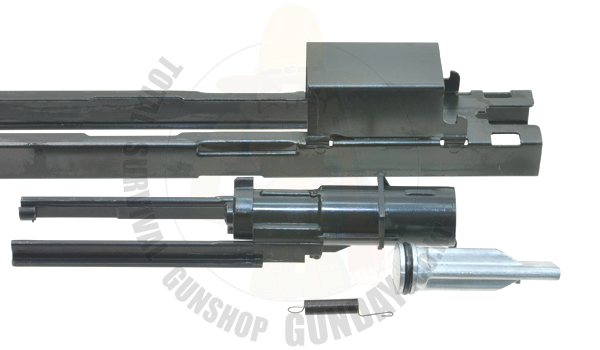

실린더 부분이 분리된 모습입니다..
|
|
피스통과 스프링도 분리를 해놓았습니다..
다음은 실린더 내부를 분리하는 리뷰입니다..
|
