본 리뷰는 데져트이글 실버를 위한 리뷰이므로 블랙제품의 경우는 별도로 문의를 해주세요..
슬라이드를 분해하기위해서는 분해레버를 내려줘야 하는데

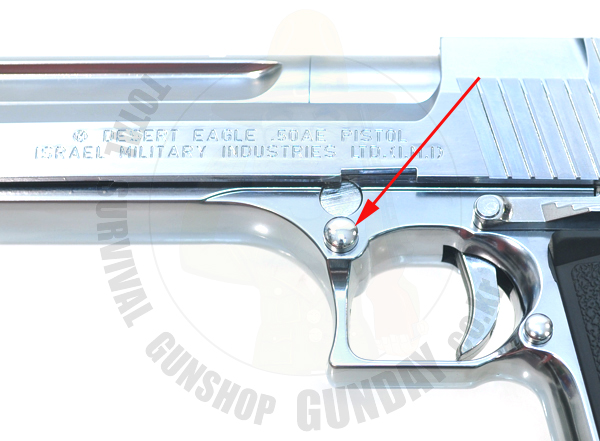

분해레버는 화살표의 버턴을 누른상태에서 내려줍니다.
|
|
위의 버턴을 누른 상태에서 슬라이드 분해레버를 사진처럼 내려주면 슬라이드는 앞으로 분리가됩니다.
(탄창을 먼저 분리를 한다음 분리됩니다.)
|
|
|

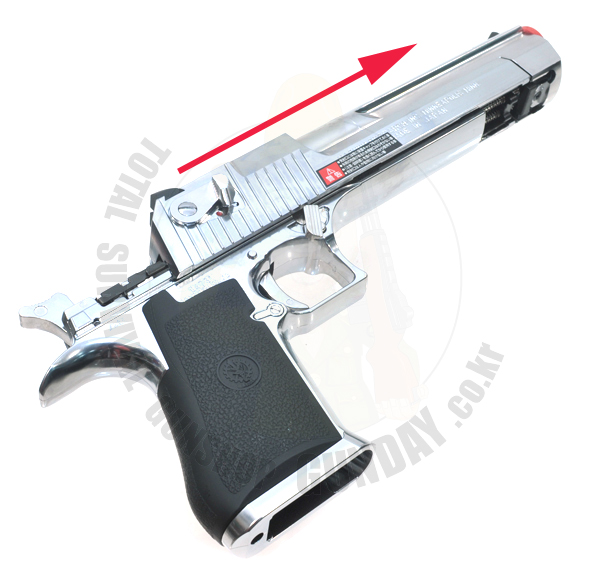

슬라이드를 사진처럼 앞으로 밀어주면 슬라이드 전체가 분리됩니다.
|
|

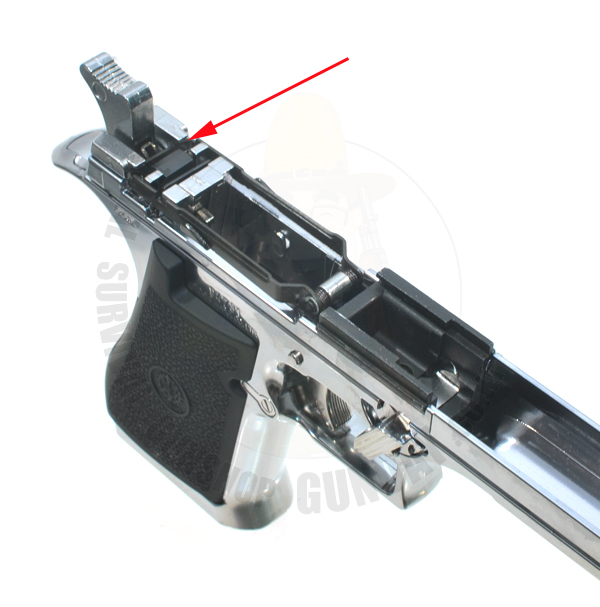

슬라이드를 분리한후의 하부 프레입니다..

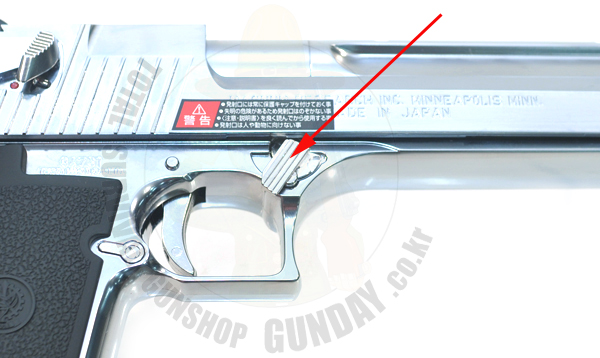

분리된 상태에서 방아쇠를 당기면 트리거바가 튀어나오므로 작동을 하지 마세요.. 튀어나온 상태에서는 화살표 부분사이로 방아쇠를 적당히 당기면서 다시 넣어주시면 된답니다.
|
|
|

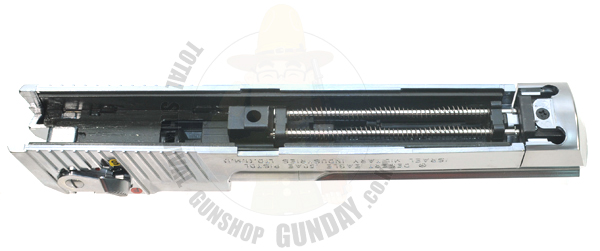

슬라이드가 분리된 모습입니다..
|
|

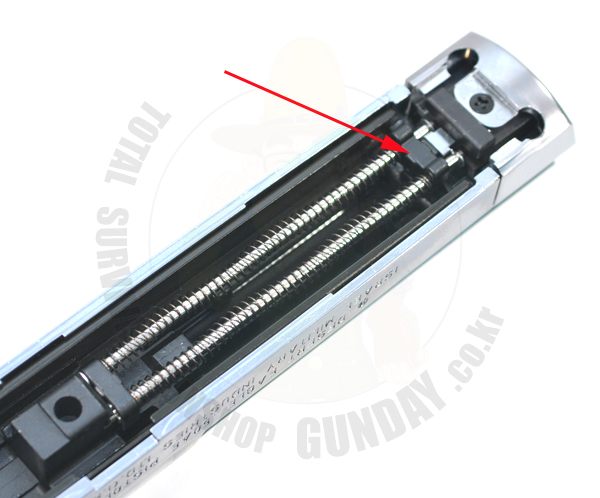

슬라이드 리턴 스프링과 가이드의 분리는 화살표 부분을 살짝 당겨주면서 위로 올려주면 간단히 분리가 됩니다.
조립시 위로 튀어나온 부분이 앞뒤 구분이 되므로 사진처럼 조립해주세요..
|
|
다음은 아웃바렐부분을 분리할 차례입니다.

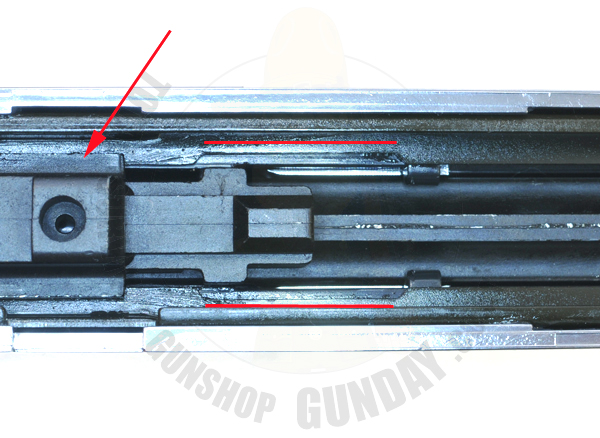

아웃발렝의 가장 넓은 부분인 화살표 부분은 슬라이드를 보강해주고 있는 철판의 가장 넓은 부분으로 분리가 가능합니다..
|
|

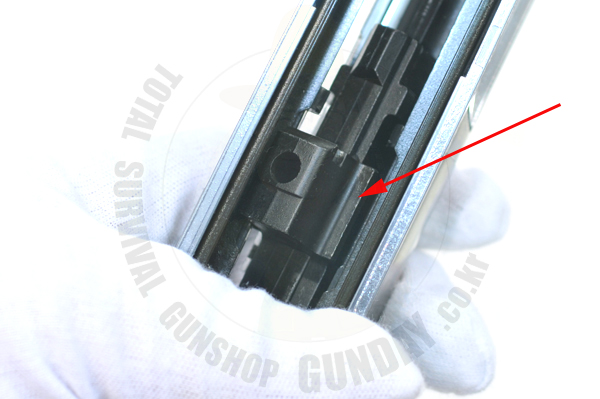

철판의 가장 넓은 부분속에는 실린더의 프라스틱 부분이 사진처럼 막고있는 상태입니다..

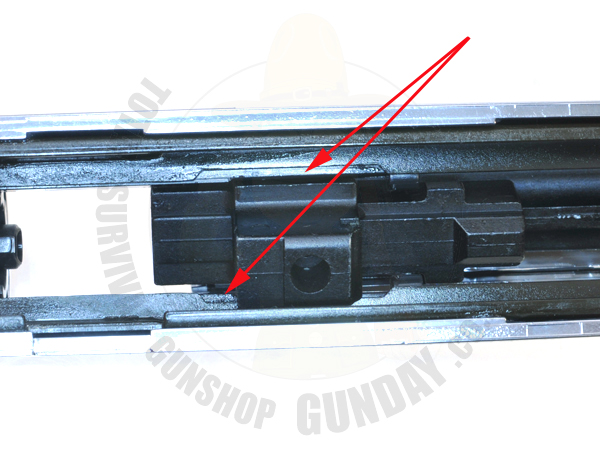

하지만 프라스틱부분은 옆으로 밀면 살짝 휘어지면서 아웃바렐이 빠져나가도록 벌어진답니다.
이때 아웃바렐을 살짝 뒤틀어서 한쪽 부분이 먼저 걸쳐놓은 상태에서 다른 한쪽을 벌려주면서 빼내면 분리가 쉽게 된답니다.
|
|
|
조립시에도 한쪽을 먼저 프라스틱에 걸쳐서 프라스틱을 밀면서 다른쪽을 올려주시면 조립이 쉬워진답니다.
|
|

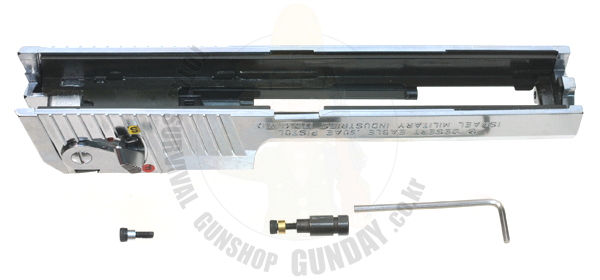

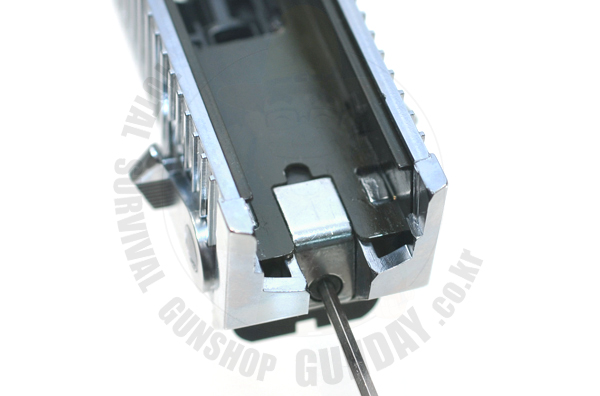

슬라이드의 바깥부분과 내부의 철판은 앞뒤의 두개의 볼트로만 고정이 되어있으므로 볼트를 풀어서 분리를 합니다.
(2.5mm육각렌찌가 필요합니다.)
조립시에는 너무 강하게 조이지 마시고 살짝 조여서 손으로 돌아가지않는 정도로 조여주시면 된답니다.
|
|
|

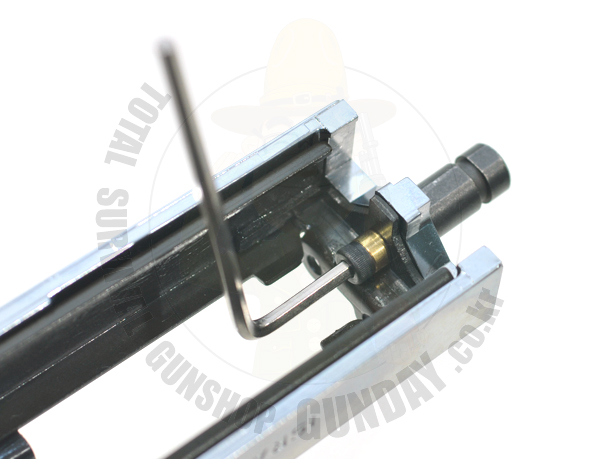

뒷부분의 볼트의 경우는 실린더내부의 피스톤부분과 결합이 되어있으므로 조립시 피스톤 부분의 부품이 완전히 뒤로 밀착이 되었는지를 확인하시고 조립하시면 되며 수평이 맞지 않을경우 위의 구멍으로 방향을 맞춰주시면 된답니다.
|
|
|
슬라이드 내부의 철판을 고정하고 있는 두개의 볼트를 풀어놓은 상태입니다.
|
