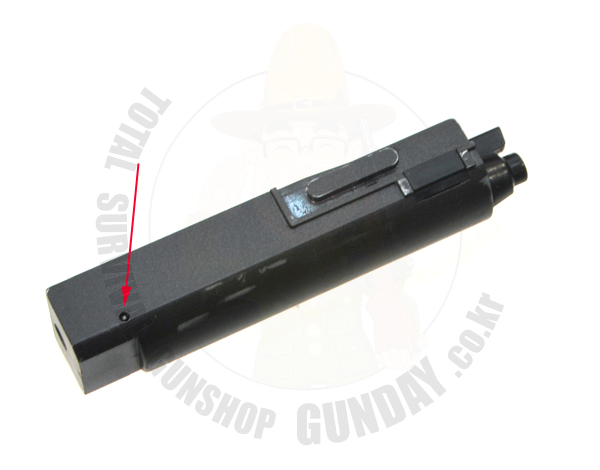

실린더 블럭에서 실린더를 분리하기 위해서는 화살표의 핀을 분리합니다.
조립시 화살표의 핀이 스프링을 걸어주고 있는 상태이므로 핀을 조립하기 전에 핀의 홈을 통해서 스프링이 핀에 걸리는 위치인지를 확인하시고 조립을 하시면 된답니다.
현재 상태에서 실린더를 앞으로 당겼다가 놓으면 스프링에 의해서 실린더는 원위치 하는것을 확인하실수 있습니다.
|
|
|

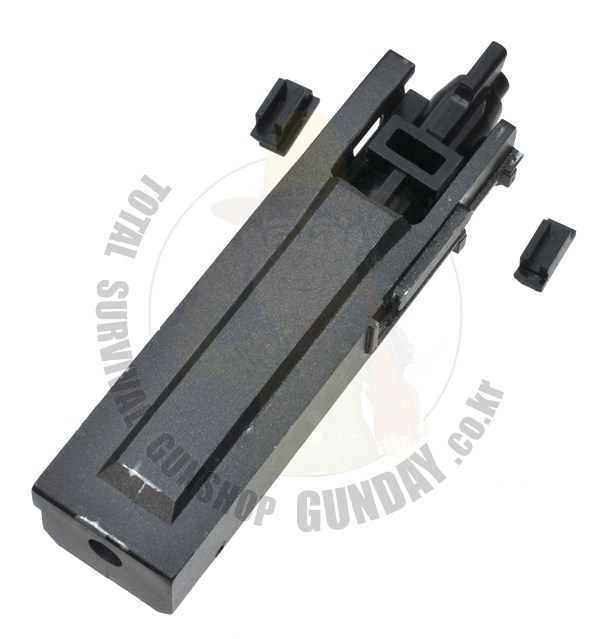

핀을 빼고 실린더 블럭의 옆면에 있는 프라스틱을 분리하면 실린더는 앞으로 빠져나온답니다.
|
|

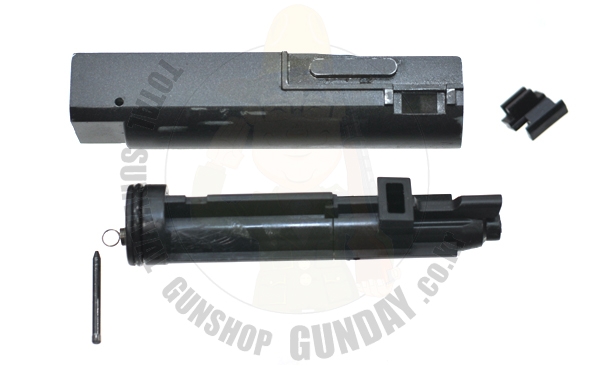

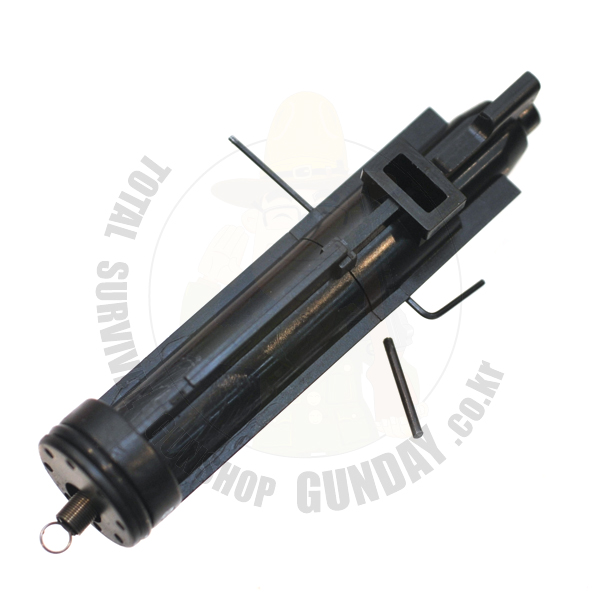

실린더 블럭에서 실린더를 분리한 모습입니다.
실린더 끝에 보이는 작은 고리가 스프링이며 핀이 스프링의 고리사이로 고정이 되면서 실린더를 원위치 시켜준답니다.
|
|
다음은 실린더를 분리할 차례입니다.

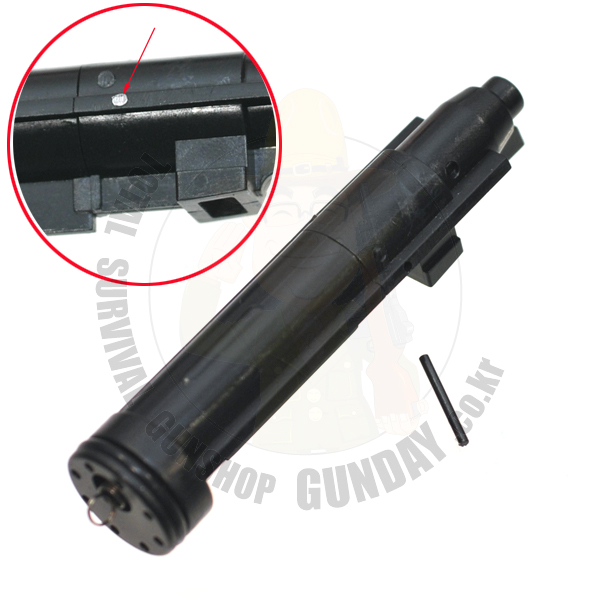

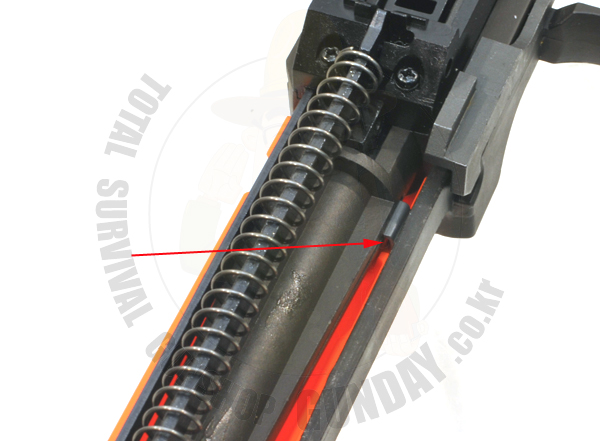

좌측의 화살표 부분의 핀을 분리를 해야하며 사진상의 반대쪽에서 밀어서 분리를 하시면 됩니다.
우측의 핀이 분리된 핀의 모습입니다.
|
|

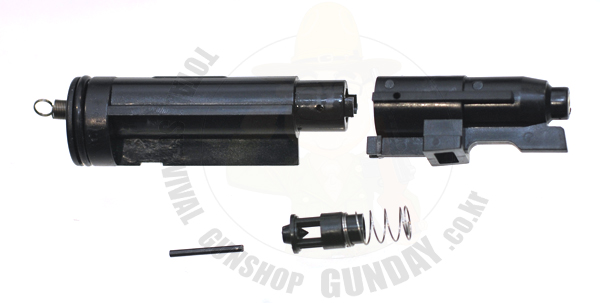

실린더의 핀을 분리하면 실린더는 사진처럼 중간부분이 분리가 되며
내부의 부압밸브와 스프링은 사진과 같은 방향이므로 조립시 동일한 방향으로 조립해주시면 된답니다.
|
|
|

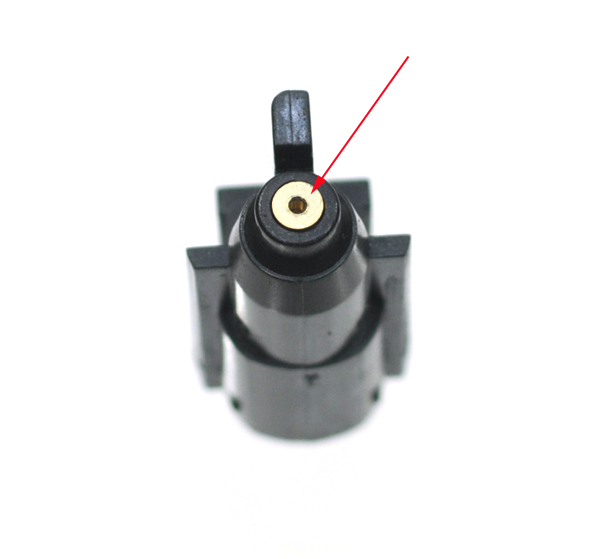

화살표 부분은 파워조절용으로 내부에서 걸어놓은 상태이므로 위로 분리는 되지않으며 화살표 방향에서 속으로 밀어넣으면 분리가 됩니다.
|
|
|

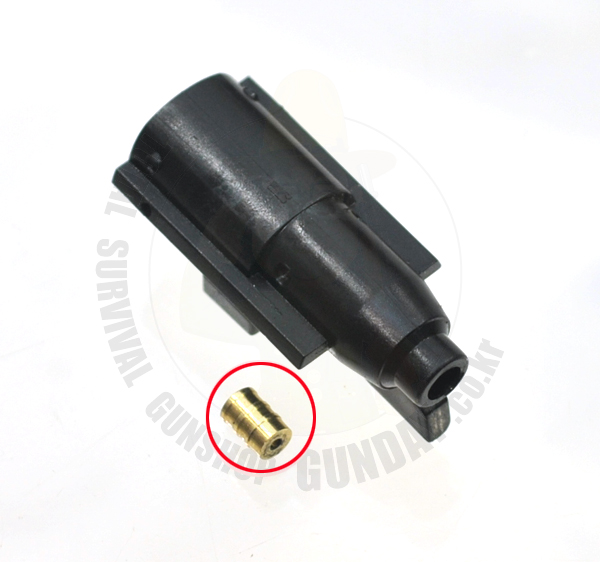

메탈 부품이 분리된 모습이며 끝쪽이 지름이 약간더 크므로 앞으로는 빠지지 않는 구조입니다
|
|

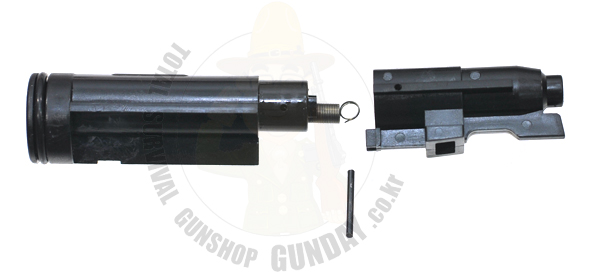

다음은 조립을 할때 실린더 앞부분의 스프링과 밸브를 넣어놓은상태에서 실린더를 조립을 합니다.
이때 내부의 스프링을 핀이 고정을 해야하므로 무작정 핀을 밀어넣어서는 정확히 고정하기기 쉽지 않답니다..
|
|
실린더를 먼저 결합을 시킨상태에서 실린더 끝쪽의 스프링을 조금씩 움직이면 핀의 구멍사이로 스프링의 고리가 일치하는지를 확인을 하고 핀보다 저 작은 렌찌등으로 스프링을 먼저 걸어놓은 상태에서
핀으로 사진상의 렌찌를 밀어내면서 조립을 하면 쉽게 조립이 됩니다.
육각렌찌를 걸어서 스프링의고리가 잘 걸렸는지 실린더 끝에 있는 스프링을 살짝 당겨보시면 확인 가능할것입니다.
|
|
|
상부 커버를 벗길때에는 화살표 부분에 일자드라이브를 넣어서 옆으로 살짝 벌린상태에서 아래로 밀어내리면 분리가 됩니다.
|
|

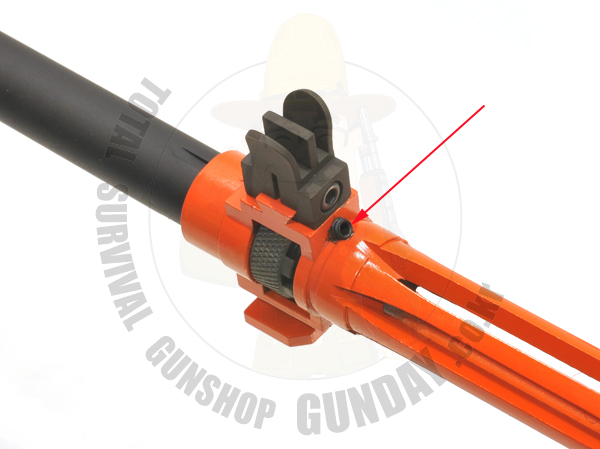

소염기 부분의 분리는 화살표의 무두볼트를 분리한다음
중앙에 있는 너트를 풀어주면서 소염기를 앞으로 풀어주시면 된답니다. 나사산을 역나사 방식이므로 시계방향으로 돌려주셔야 합니다.
|
본 상품설명은 서바이벌 건데이에서 촬영 및 편집 제작한 것이므로 무단복제를 금지하며
URL링크만 허용하니 반드시 지켜주시기 바랍니다.
|
