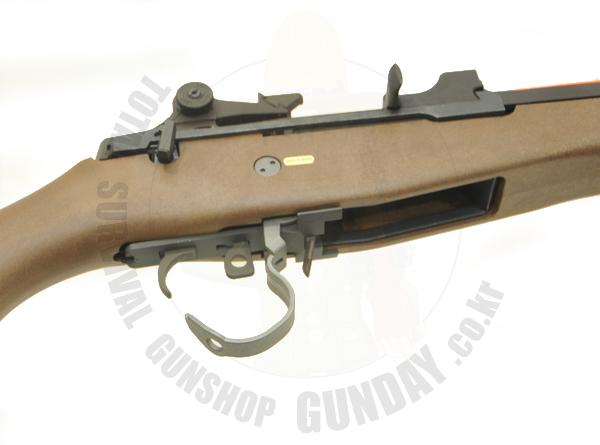

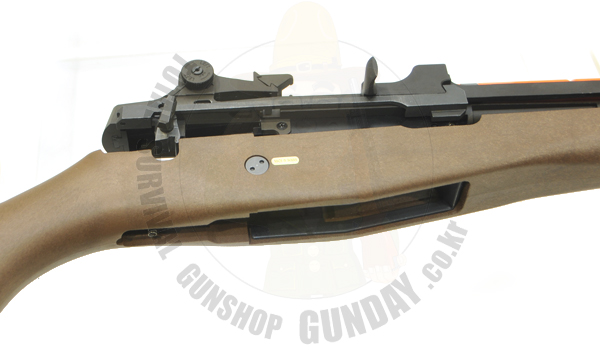

WE M14 가스블로우백 기본분해는 방아쇠울을 사진처럼 당겨주면 분리가 시작됩니다..
|
|
|

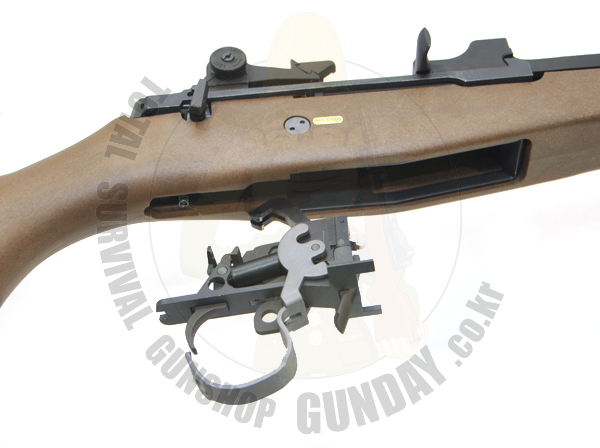

방아쇠울을 당긴상태에서 방아쇠뭉치는 사진처럼 전체가 분리됩니다.
|
|
|
방아쇠 뭉치가 분리된후에는 상하부가 분리가 됩니다.
|
|
|

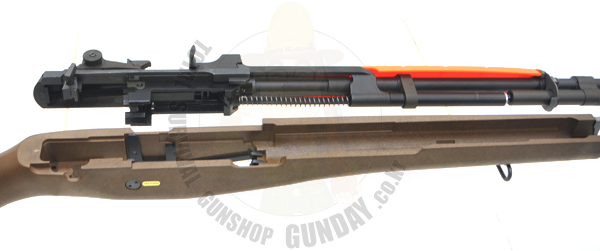

상하부가 분리된 모습입니다.
|
|
|
사진의 화살표 부분은 홉업을 조절하는 부분이며 1.5mm 육각랜찌로 조절이 되며 시계방향으로 돌려주면 홉업이 강해지는 방향입니다.
|
|

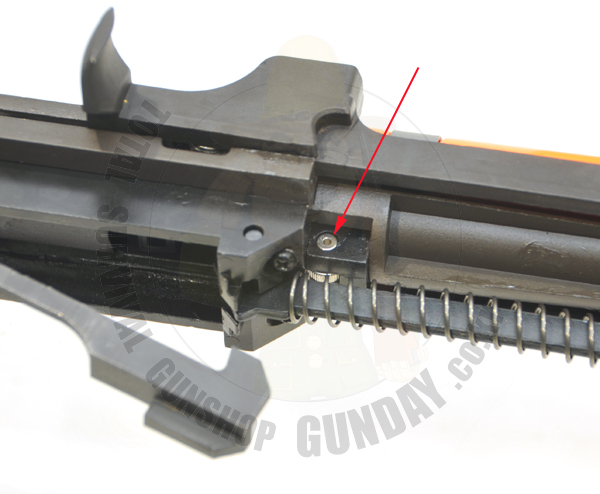

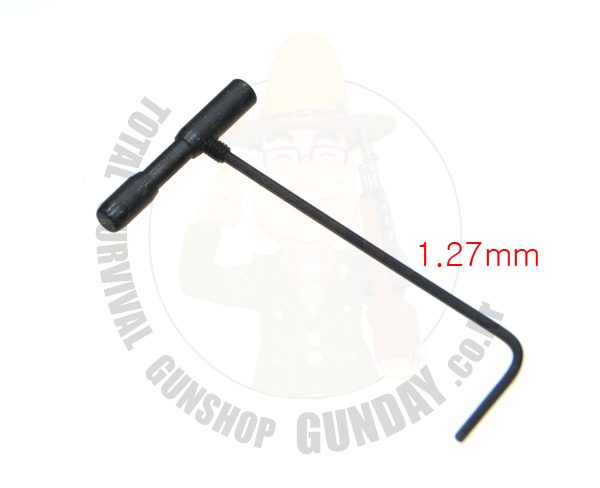

리코일 스프링과 가이드 부분을 분해하기 위해서는 작은 화살표 부분의 육각볼트를 먼저 풀어줘야하며 1.27mm의 육각렌찌로 무두볼트를 분리할 수 있습니다..
무두볼트를 분리한후 큰화살표 방향으로 핀을 분리합니다.
|
|
스프링 가이드를 고정하고 있는 핀을 분리한 모습입니다.
무두볼트는 핀이 진동에 의해서 빠지지 않도록 해주는 역활을 합니다.
|
|
|

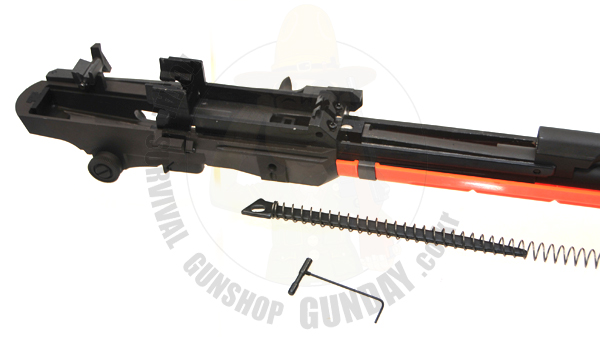

핀을 빼고 스프링과 가이드 부분을 분리한 모습입니다.
|
|

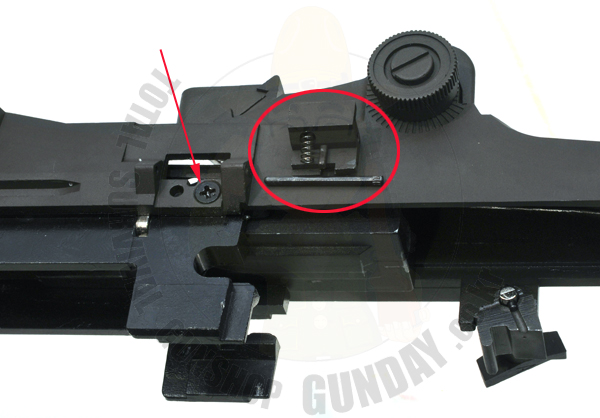

다음은 볼트 릴리즈 버턴을 분리할 차례이며

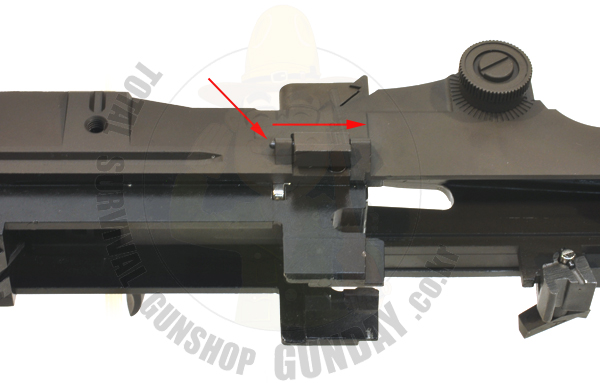

화살표의 핀을 좌측에서 우측으로 밀어서 빼내줍니다.
|
|
|
볼트 릴리즈 버턴을 분리한 모습입니다.
|
|

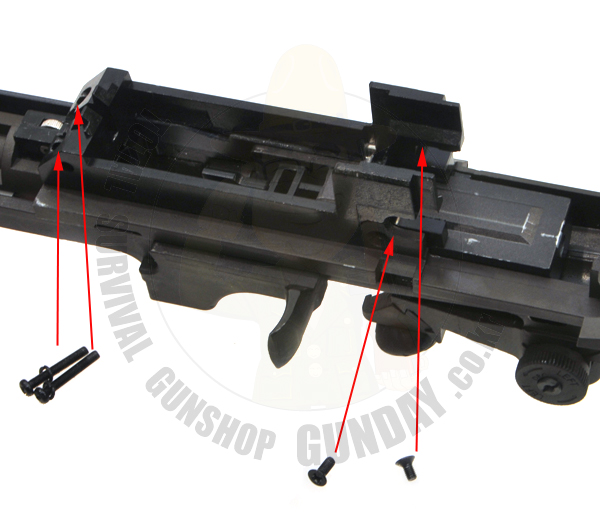

다음은 화살표 부분에 있는 4개의 나사를 풀어줍니다..
우측의 나사는 길이 차이가 있으므로 조립시 주의하세요.
|
|
|

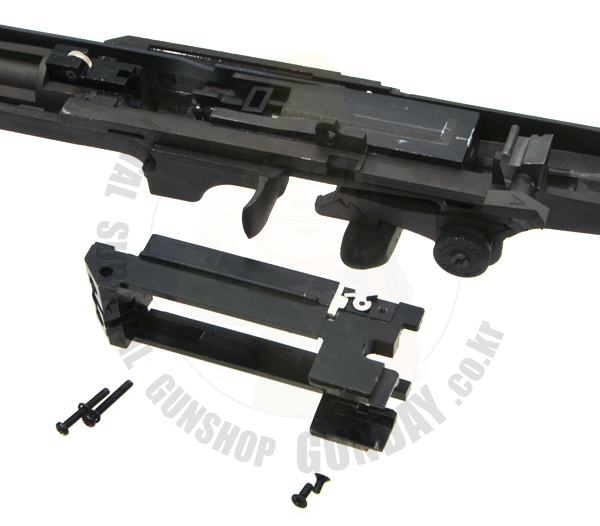

볼트부분을 아래에서 고정하고 있는 부품을 분리한 모습입니다.
|
|
|

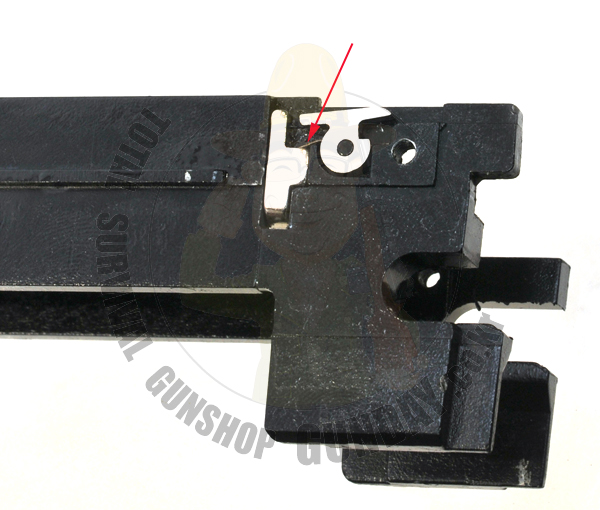

화살표 부분의 부품은 볼트 스톱을 하는 부분으로 스프링이 좌측의 은색부품을 아래로 밀어주고 있는 상태로 조립이 되어야 하므로 조립시 다시 한번더 확인해보시고 조립을 하세요.
|
|
|

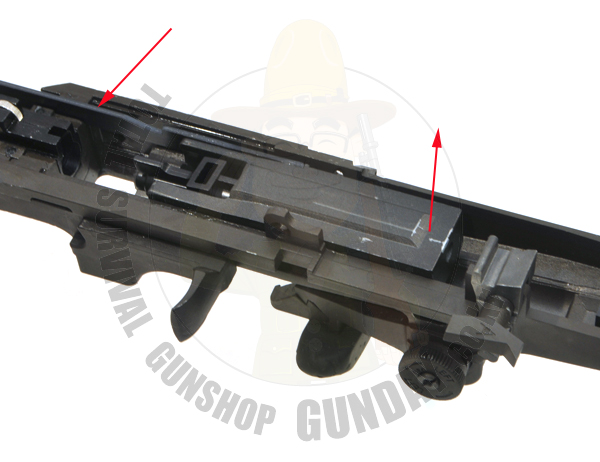

다음은 실린더를 살짝 올려주면서 좌측의 바와 고정이 되어있는 부분을 옆으로 벗겨내고 분리를 합니다.
|
|
실린더 블럭이 분리된 모습입니다..

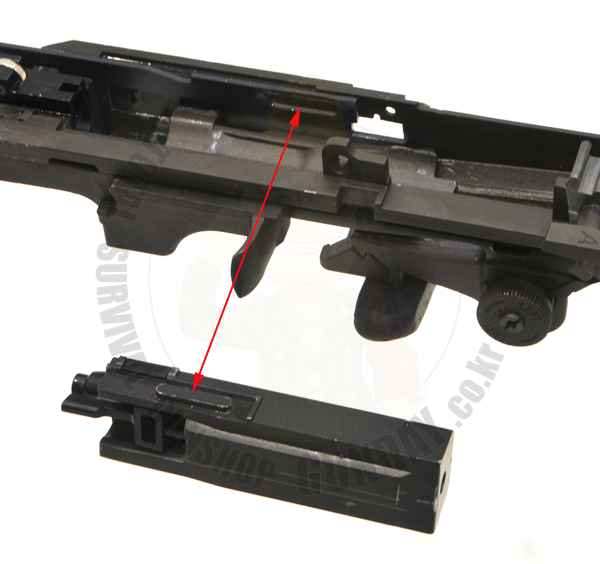

화살표 부분이 서로 연결이 되어 연동이 되도록 되어있습니다.
본 상품설명은 서바이벌 건데이에서 촬영 및 편집 제작한 것이므로 무단복제를 금지하며
URL링크만 허용하니 반드시 지켜주시기 바랍니다.
|
