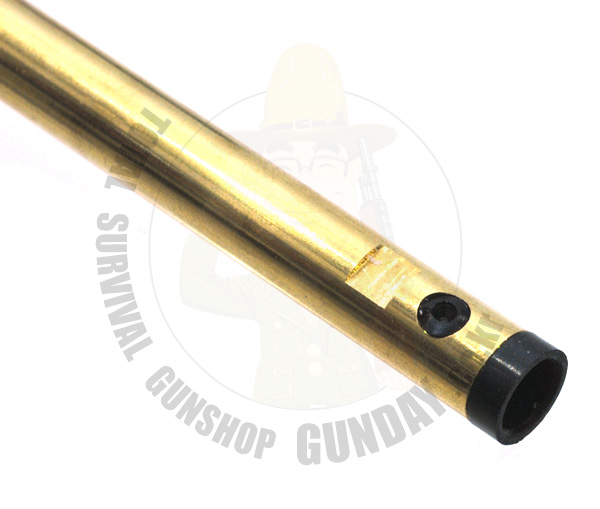

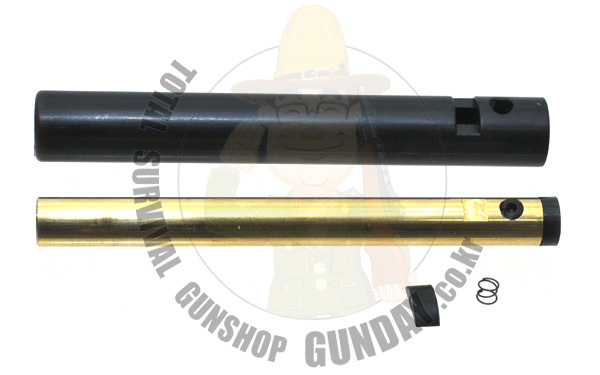

이너바렐을 분리한 사진입니다.
이상태로 다시 아웃바렐에 조립을 하면됩니다.
|
|
|

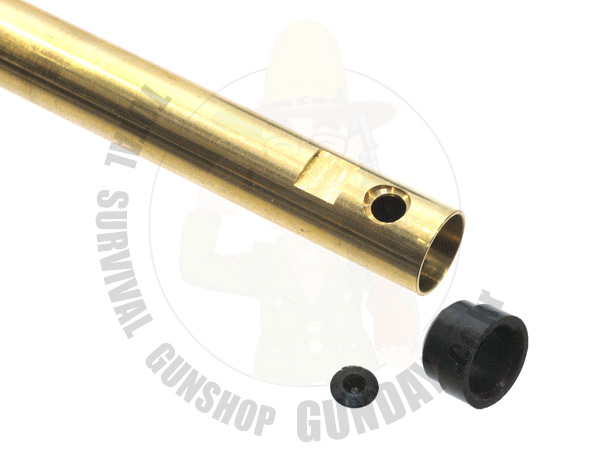

이너바렐에서 고무 부분을 분리해본 사진이며 이부분은 분해를 하지 않아도 되는 부분입니다.
|
|
|

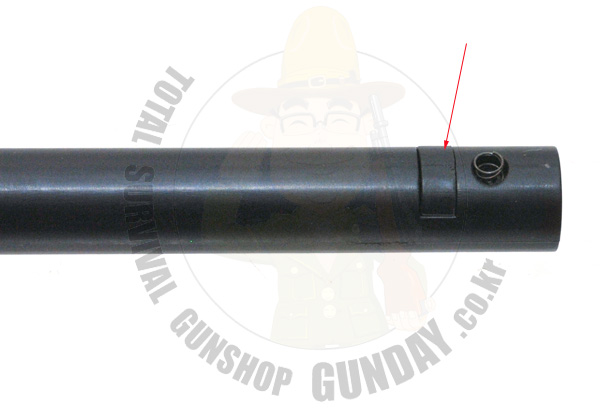

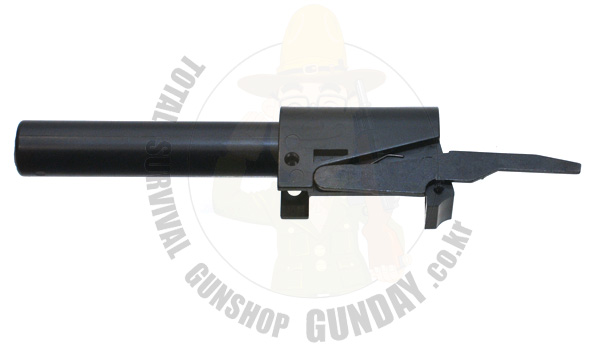

아웃바렐에 조립을 하기 위한 준비상태입니다.
|
|

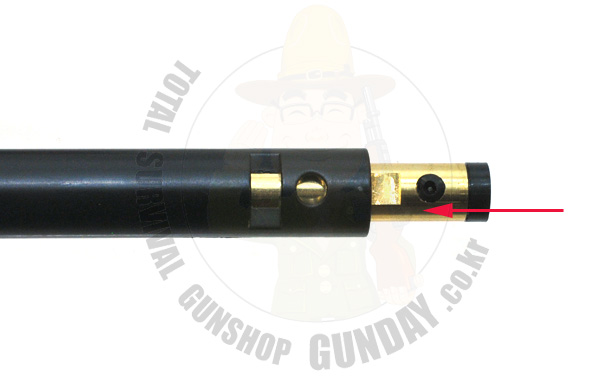

아웃벨에 이너바렐을 화살표 방향으로 밀어넣으며 되며
고부분이 걸리지 않았는지 확인하면서 조립을 하시면 되며 홉업고무 부분과 스토퍼 부분이 정확히 일치하도록 밀어넣어주세요
|
|
|

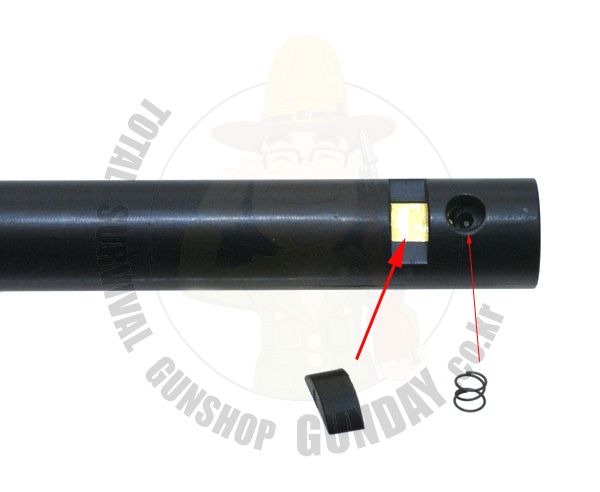

스프링과 스토퍼를 조립하시면되며 아웃바렐과 이너바렐의 방향이 정확히 일치해야 스토퍼 부분이 많이튀어나오지 않고 조립이 됩니다.
|
|
|

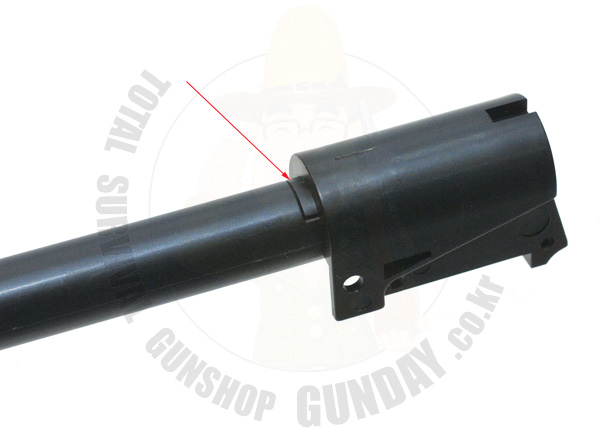

화살표 부분이 많이 튀어나오면 챔버조립이 되지 않고 홉업이 좌우로 치우칠수 있으므로 스토퍼를 고정하기 전에 들어가는 부분을 잘 맞춰준다음 조립을 하세요.
|
|

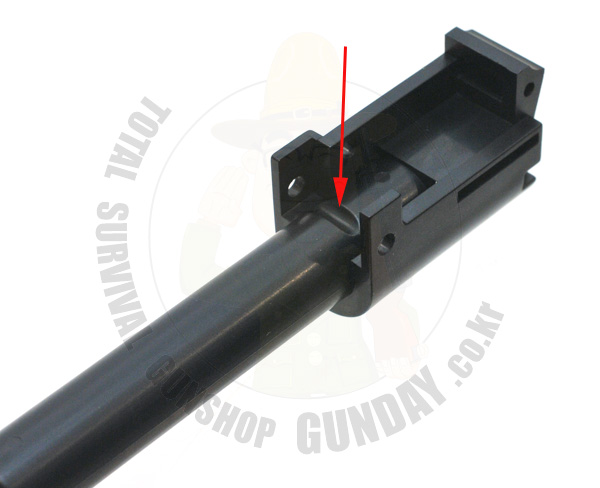

챔버에 조립시 스프링이 걸리지 않도록 하면서 밀어넣어주면되며
화살표의 스토퍼부분을 살짝 눌러주면서 조립을 하시면 됩니다.
|
|
|
챔버와 아웃바렐의 고정은 하부프레임을 조립하는 핀에의해서 고정이 되는 형태이며 조립후 양쪽구멍으로 화살표의 홈이 일치하는지 확인해보세요.
|
|
|
슬라이드 스토퍼는 사진처럼 미리 조립을 하고 하부프레임에 조립하는 방법과 챔버를 먼저 고정해놓은 다음 슬라이드 스토퍼를 조립하셔도 된답니다.
|
|

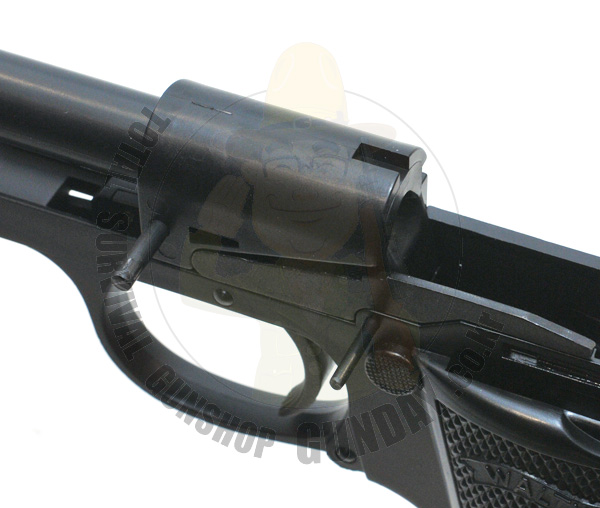

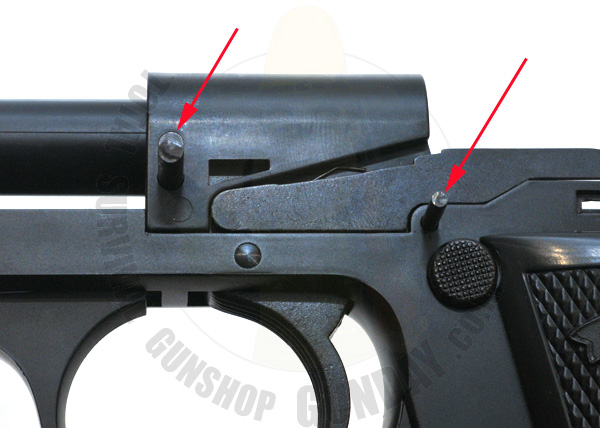

하부프레임과 챔버부분은 화살표의 두개의 핀으로 고정이 되며
밀어넣을때 손톱의 힘만으로도 충분이 조립이 되며 잘 들어가지 않는다면 구멍이 정확히 일치하지 않는 상황이므로 구멍의 위치를 다시 확인해보시고 조립을 하면된답니다.
|
|
