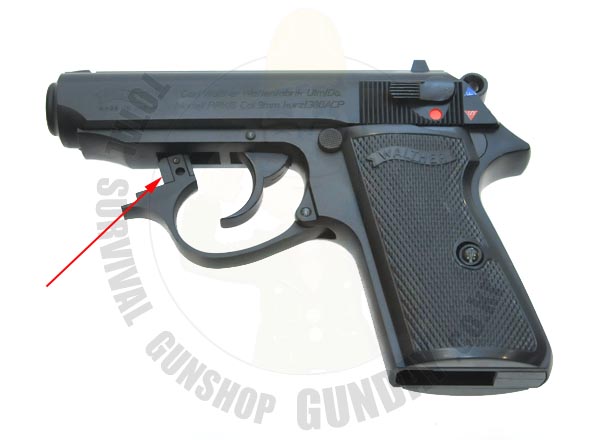

슬라이드 분해는 사진처럼 방아쇠울을 밑으로 내린후 슬라이드를 뒤로 당겨서 위로 벗겨내면 간단히 분리가 됩니다.
자세한 설명은 설명서에도 있으므로 참고해보세요.
|
|
|

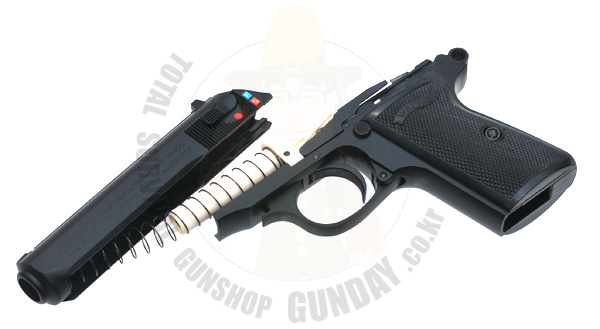

분리되는 모습이며 조립시 참고하세요.
|
|
|

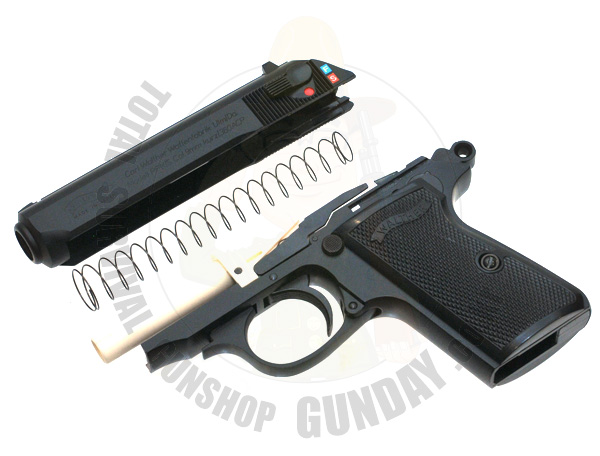

슬라이드가 분리된 모습입니다.
|
|

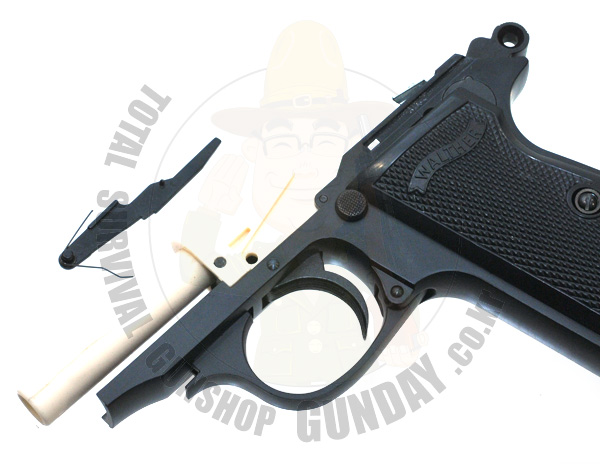

아웃바렐과 챔버부분을 분리하기 위해서는 먼저 슬라이드 스포퍼를 먼저 분리합니다.. 스프링 분실주의!
|
|

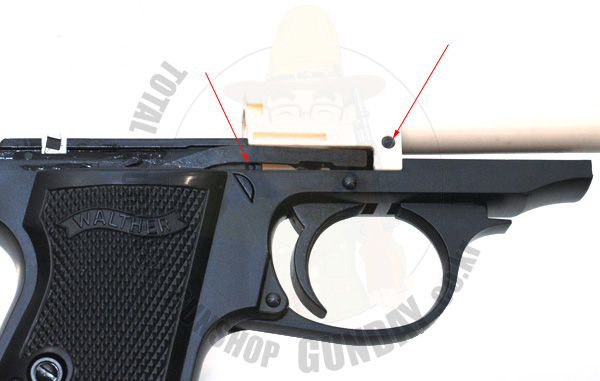

아웃바렐을 분리할때에는 화살표의 핀을 밀어내면 분리가 됩니다.
분해조립시 하부프레임의 고정부분에 힘이 많이 들어가 않게 조심스럽게 분해 조립해주세요.
|
|
|

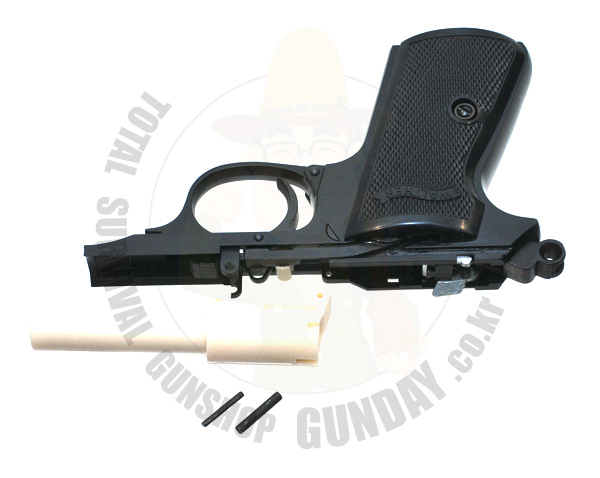

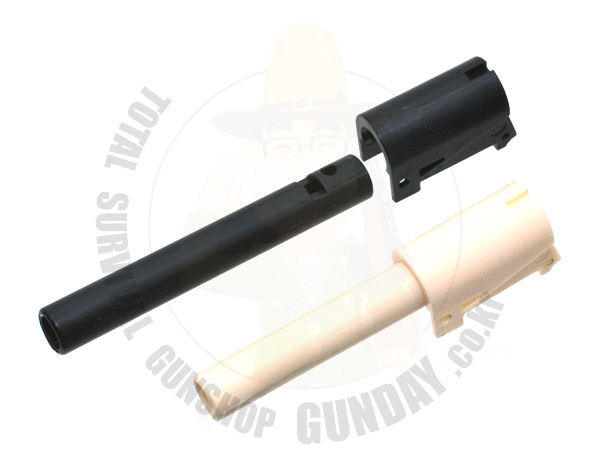

아웃바렐과 챔버가 분리된 모습입니다.
|
|
|

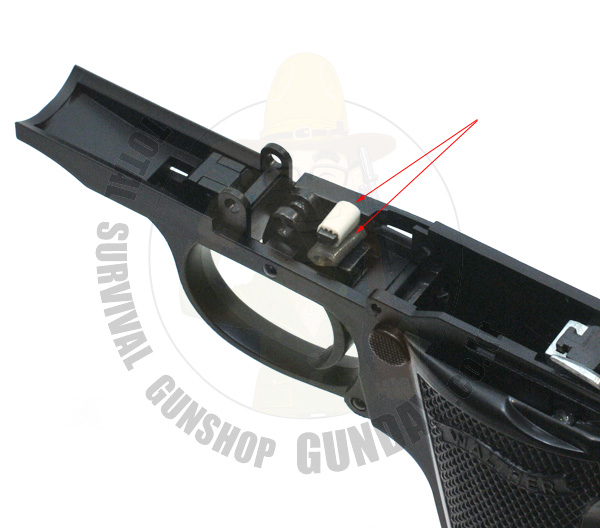

하부프레임의 화살표 부분은 방아쇠 압력을 높이기 위해서 인위적으로 넣어놓은 것이므로 원활한 작동을 위해서는 제거를 하셔야 합니다.
|
|
|
아웃바렐과 챔버를 교체하기 위해서는 인너발레를 이식시켜 줘야 하므로 이너바렐을 분리하는 과정을 보여드리겠습니다.
|
|
챔버와 아웃바렐은 하부프레임에서 분리하면서 고정부분은 없어지므로 챔버를 잡고 총열을 앞으로 당기면 간단히 분리가 됩니다.

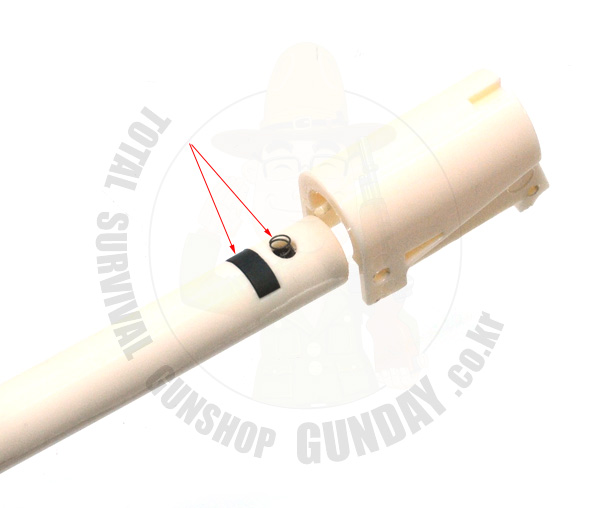

분리시 화살표의 부품을 잃어버리지 않게 주의하세요.
|
|
|

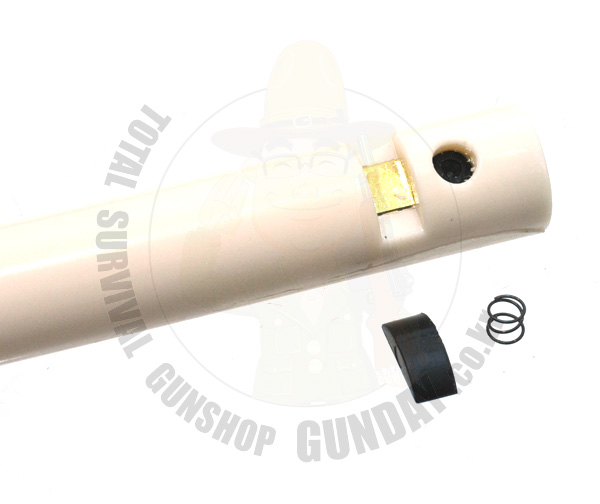

홉업돌기를 눌러주는 스프링과 아웃바렐과 이너바렐을 고정하는 스토퍼를 분리하고 이너바렐을 총구쪽에서 뒤로 밀어내면 이너발렐이 분리됩니다.
|
