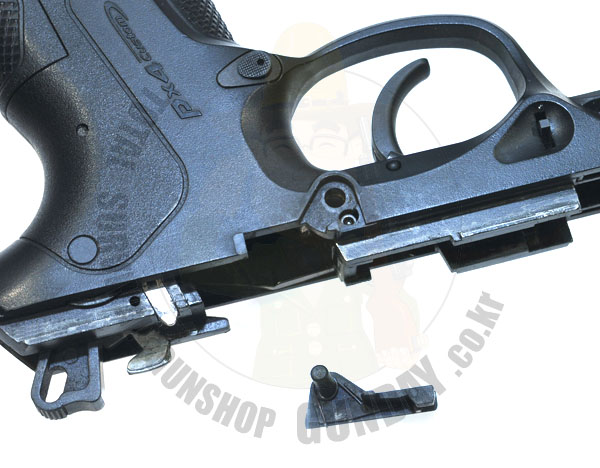

방아쇠 스프링을 교체하기 위해서는 먼저 슬라이드 스토퍼를 분리합니다.
슬라이드 스토퍼는 내부의 황동링이 잡고있는 상태이므로 스토퍼를 살짝 올려준다음 흔들면서 빼내주시면 된답니다.
특별히 고정이 된 부분은 없답니다.
|
|
|
|
다음은 슬라이드 고정장치 부분을 분리할 차례입니다.
|
|
|

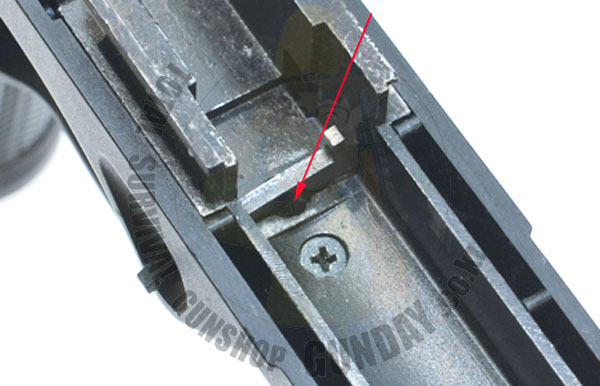

고정장치를 올려주는 스프링을 작은 드라이브로 눌러주면서 옆으로 빼내주면 된답니다.
|
|

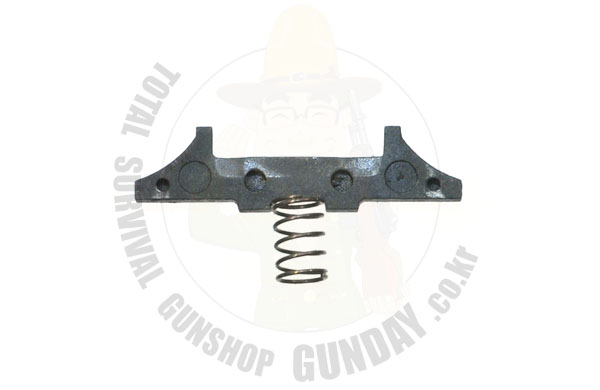

고정장치와 스프링이 조립된 모습입니다.
스프링을 살짝 눌러주면 옆으로 쉽게 분리가 된답니다.
|
|
|

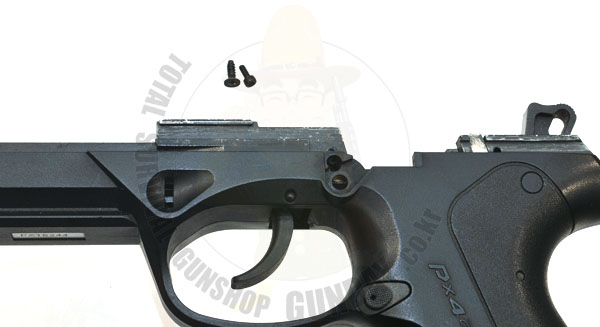

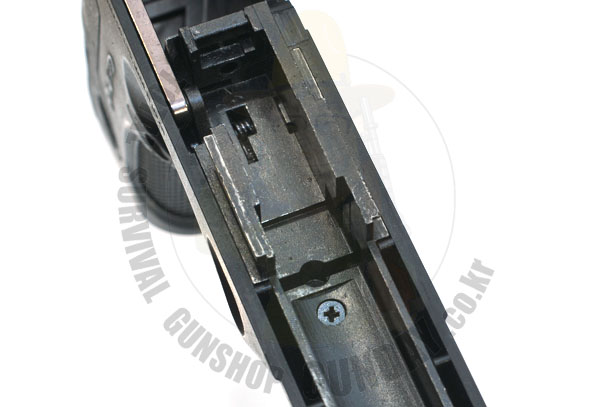

다음은 하부 프레임과 메탈부분의 고정볼트를 풀어줍니다.
|
|
|
슬라이드 스토퍼가 있는 부분의 육각볼트도 분리를 합니다.
|
|
|

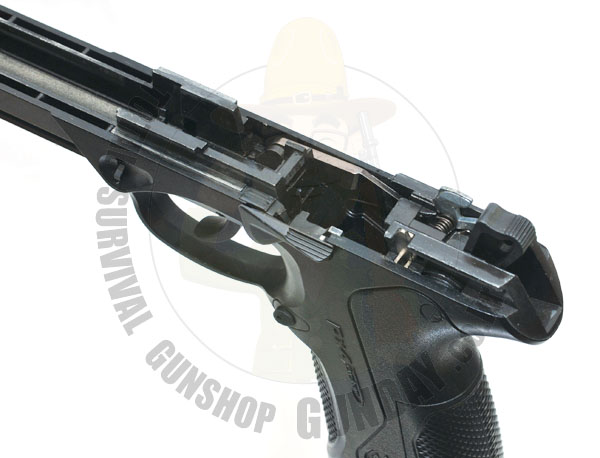

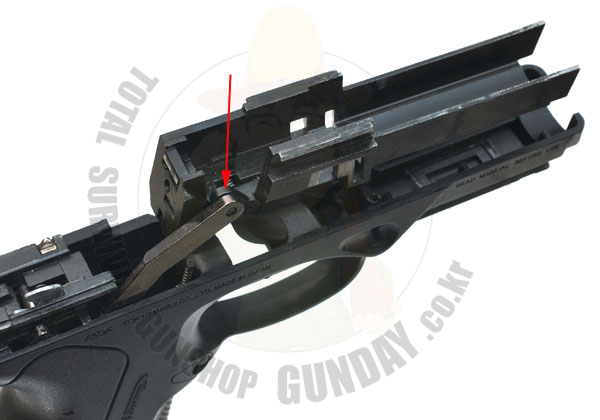

다음은 앞부분의 뭉치를 들어올리면되는데.. 이때 들어올리면서 방아쇠뒷쪽에 있는 탄창삽입구부분의 스프링을 확인하면서 들어올리면 되며 사진처럼 올라오면 화살표 부분을 분리하면 프레임과 분리가 됩니다.
|
|

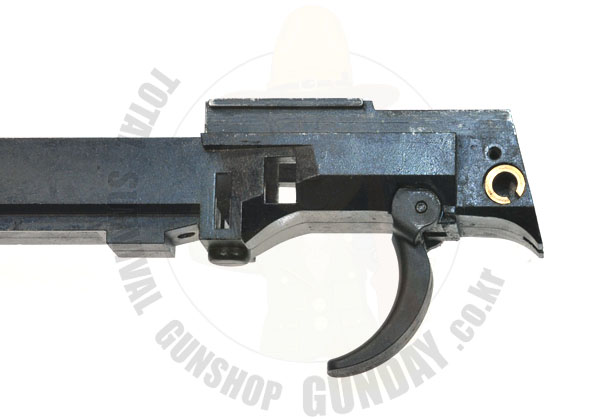

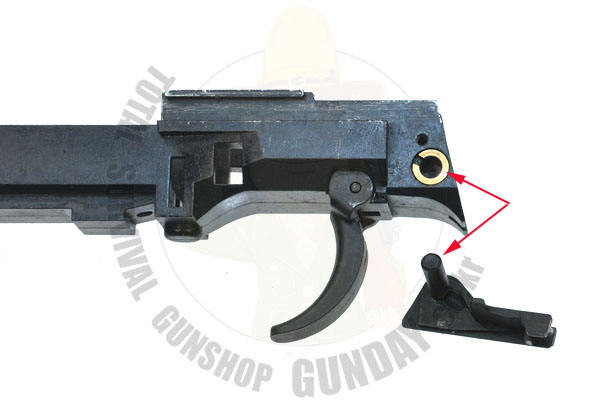

슬라이드 스토퍼가 조립되는 부분에 있는 황동링이 분실되지 않게 주의하세요..
방아쇠를 고정하고 있는 핀은 옆으로 밀면 분리가 됩니다.
|
|
|

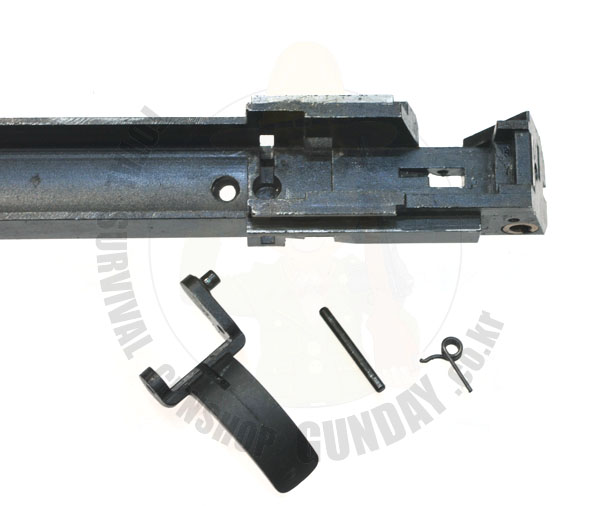

방아쇠와 방아쇠스프링이 분리된 모습입니다.
|
|
|
방아쇠 스프링이 어떻게 조립이 되어있는지는 분리전에 확인해놓으면되며 조립은 어렵지 않습니다.
|
|
|
발아쇠를 먼저 조립위치에 놓은후 스프링은 위에서 놓듯이 정위치에 놓아두고 핀을 옆에서 밀어넣으면서 스프링을 살짝 눌러주면서 조립을 하면 됩니다.
|
|
슬라이드 스토퍼는 황동링이 잡아주는 역활을 합니다.
이제는 분해의 역순으로 조립을 하면됩니다.
|
|
|

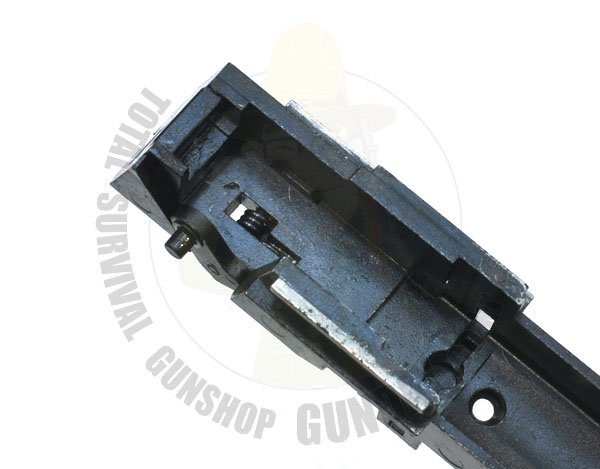

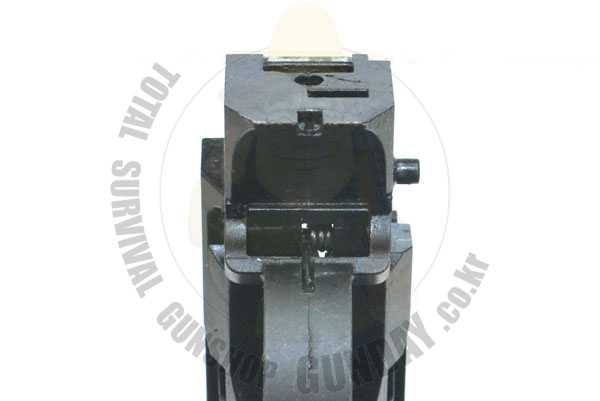

조립시 방아쇠트리거바 스프링과 탄창멈치 스프링이 정상적으로 조립이 되어있는지 확인해보세요..
|
|

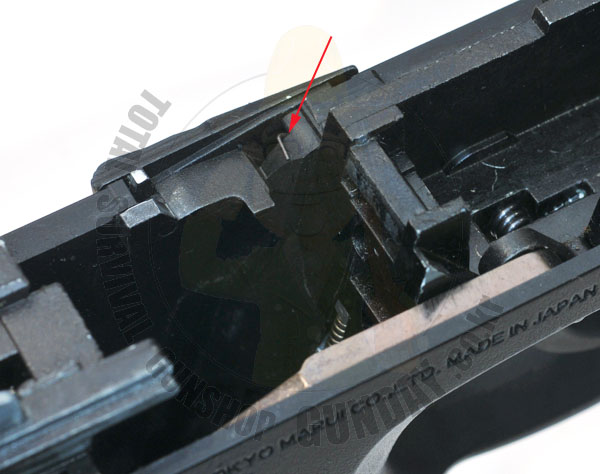

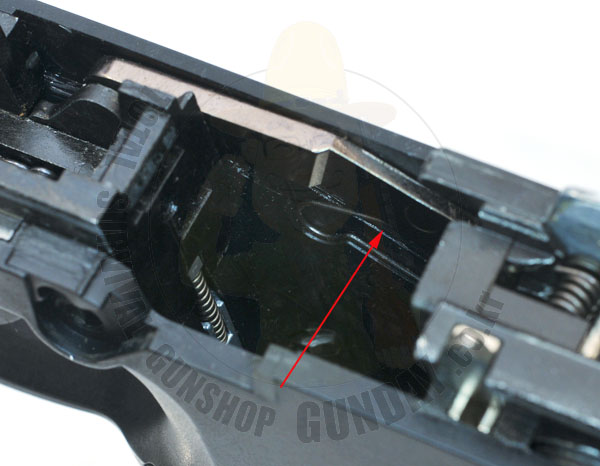

트리거바 조립시 트리거바를 밀착시키기전에 스프링을 화살표에 먼저걸어놓은후 밀어넣어 주시면 조립이되며
마지막으로 슬라이드 분해레버만 조립을 하면 끝이납니다.
이상 수고하셨습니다..
