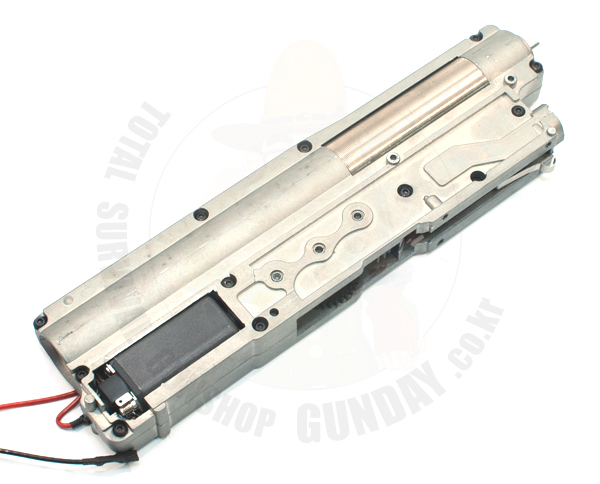

본체에서 기어박스를 분리한 모습입니다.
|
.jpg)
|
기어박스의 경우 스프링 가이드와 스프링은 기어박스를 열지 않아도 분리가 됩니다.

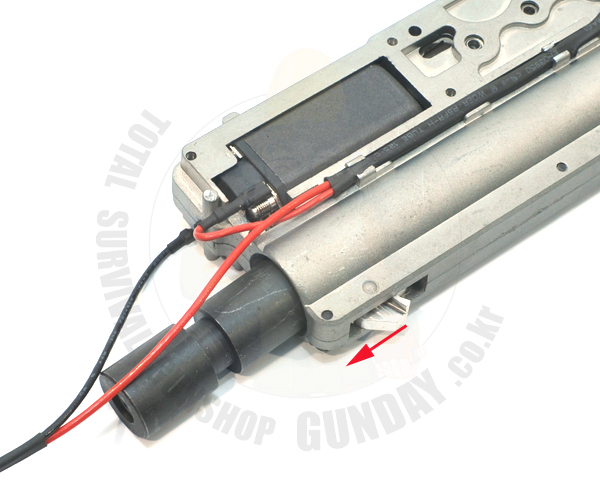

화살표부분의 스프링가이드 스토퍼를 뒤로 당기면 스프링가이드가 뒤로 분리됩니다.
|
|
|

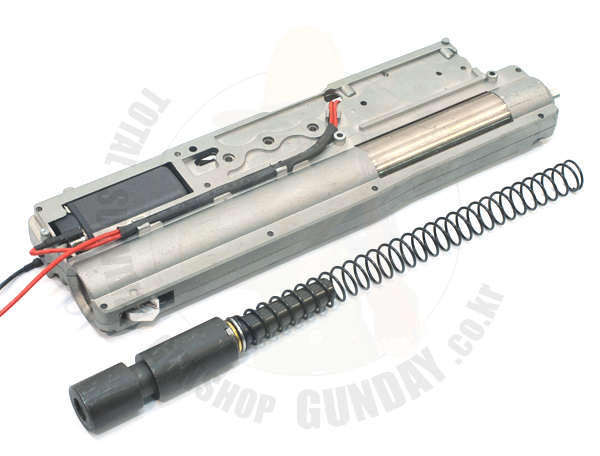

스프링과 가이드가 분리된 모습입니다.
|
|

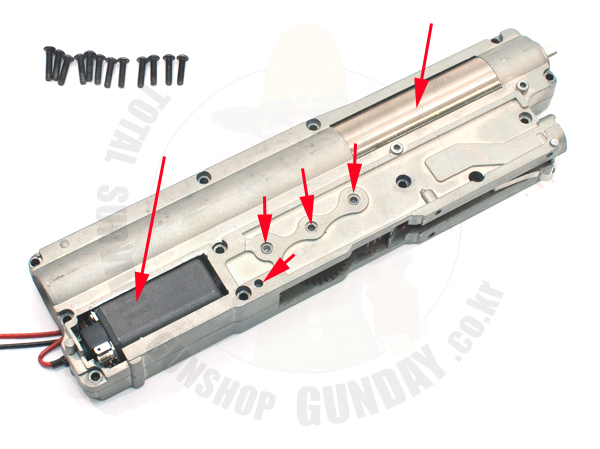

다음은 모터의 검은색 전선을 분리하고 나사를 모두 분리합니다.
나사의 경우 스위치부분의 나사 한개만 접시머리로 모양이 다르며 나머지는 모두 동일한 크기의 나시이므로 위치 상관없이 풀어주시면 된답니다.
|
|
나사를 모두 분리를 하고아면 기어박스을 위로 들어올려주면 기어박스는 개봉이 된답니다.
기어박스를 들어올릴때 모터와 실린더 부분은 손으로 눌러주고 조금씩 올려주시고 나머지 화살표 부분은 기어부분이므로 기어박스와 함께 위로 따라올라 오지 못하도록 작은 드라이브등으로 눌러주면서 분리를 합니다.
|
|
기어박스를 열은 상태의 모습이며 1번기어가 위로 빠지면서 위치가 이탈되어있는 상태이네요.
좌측화살표 부분은 역회전 방지장치로 우측으로 회전이 된 상태에서 1번기어를 제자리에 놓으면 된답니다.
우측의 화살표 부분은 터펫플레이트을 앞으로 당겨주는 스프링으로 터펫이 당겨지고 있는 상황이므로 스프링을 먼저 빼내놓고 모든 작업이 끝난후 제일 마지막에 다시 연결해주시면 된답니다.
|
|
|

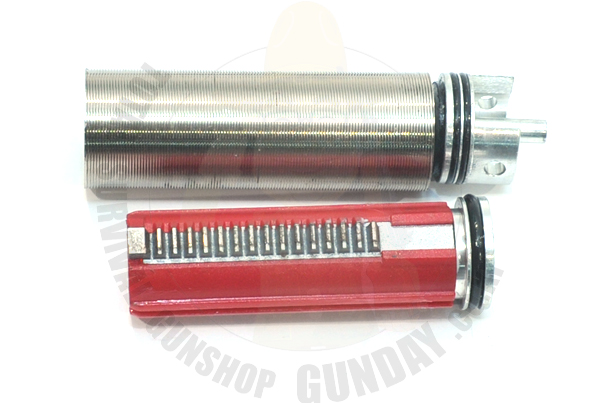

피스톤과 실린더, 실린더 헤드부분을 분리한 모습입니다.
|
|

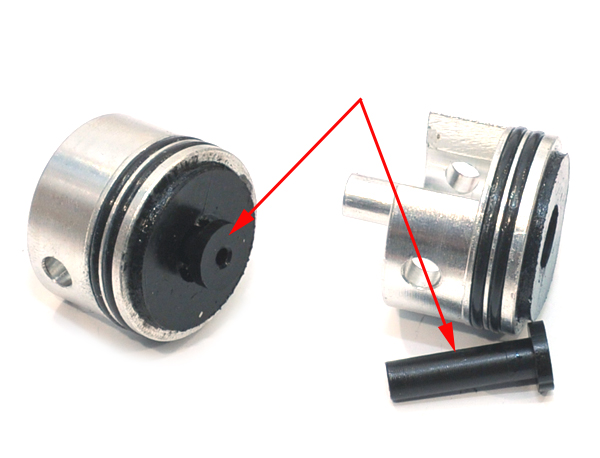

실린더 헤드 부분의 모습으로 헤드속에는 공기의 흐름을 조절하는 부품이 별도로 장착이 되어있습니다.
이부품이 장착된 상태에서 빠른 연발 사격을 하게되면 피스톤이 빠른 전진을 하지 못하여 피스톤을 당겨주는 기어와 타이밍이 맞지 않아서 기어의 충돌이 생길수 있으므로 주의하셔야 합니다.
|
|
기어박스를 다시 조립을 할때 각각의 기어에 붙어있는 와샤는 원래있던곳에 그대로 넣어주셔야 합니다.

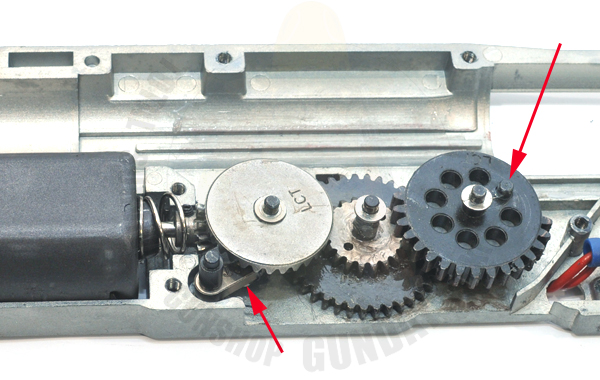

왼쪽의 화살표부분은 역회전 방지장치가 정상 조립된 모습이며
오른쪽의 화살표는 3번기의 조립위치로 화살표의 돌기부분이 터펫플레이트를 당겨주는 부분이므로 조립시 터펫과 부딪히지 않고 피스톤을 당겨주는 이빨이 위로 올라와서 피스톤과 부딪히지 않도록 해놓으시면 됩니다.
|
|

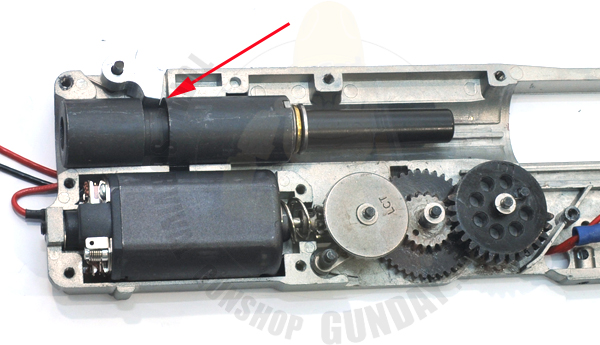

스프링가이드를 고정하는 스포퍼 부분과 스프링 가이드가 고정이 되는 부분의 참고사진입니다.
스프링과 스프링 가이드는 기어박스를 완전히 조립하고난뒤 조립을 하시면 되므로 미리 넣지 않도록 하세요.
|
|

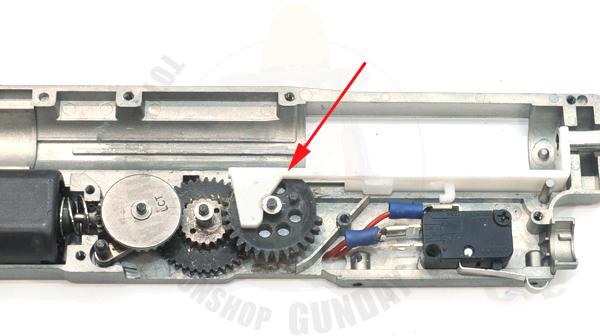

3번기어와 터펫플레이트를 조립한 모습입니다.
터펫플레이트의 앞쪽은 노즐이 잘 고정되어있는지 확인해보세요..
|
|
|

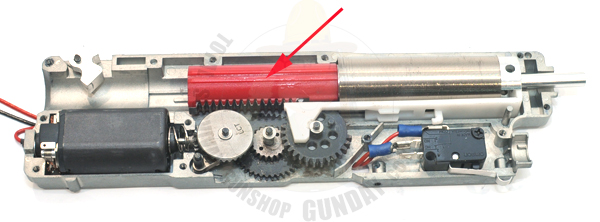

실린더와 피스톤을 넣어본 모습입니다.
|
|
|

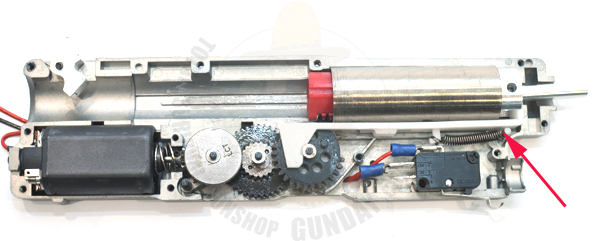

최종적으로 기어박스를 닫기 직전의 모습으로 화살표의 스프링을 연결해주시면 된답니다.
|
