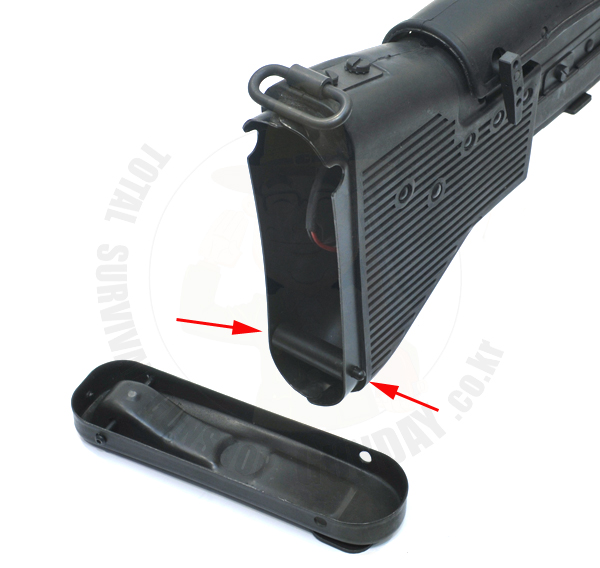

개머리판의 뚜껑의 분해는 화살표의 버턴을 양쪽을 동시에 눌러주면 간단히 분리가 됩니다.
밧데리를 수납하는 공간입니다.
|
.jpg)
|
|

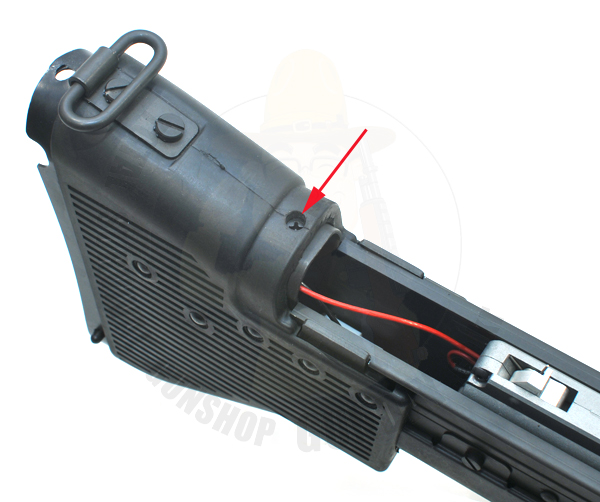

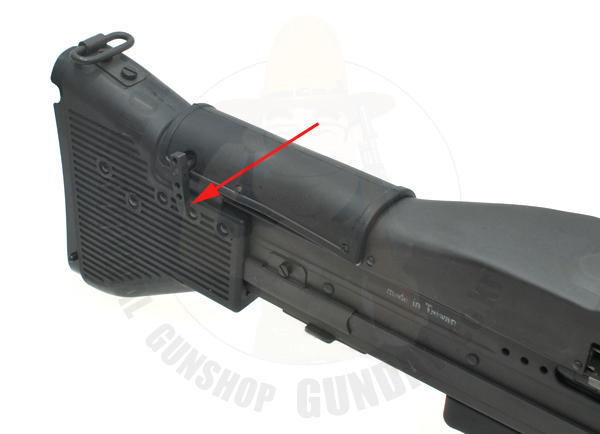

기어박스는 개머리판으로 분리가 되므로 분리시 방해가 되는 나사인 화살표의 나사를 풀어줍니다.
|
.jpg)
|
|
윗덮개는 화살표의 레버를 뒤로 돌려주면 위로 열리며 닫을때에는 레버동작없이 꾹 눌러주면 고정이 됩니다.
|
.jpg)
|
|

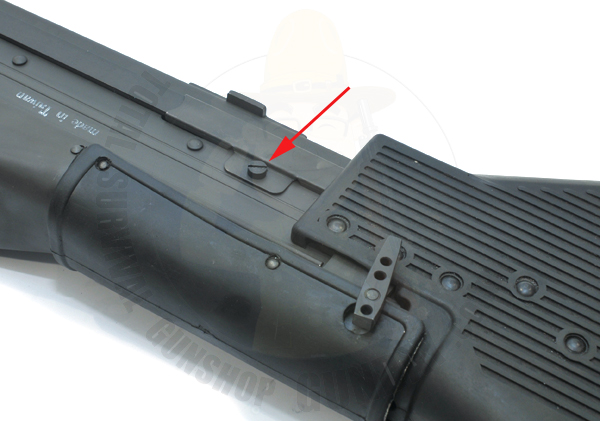

기어박스 분리시 방해가 되는 화살표의 나사도 분리합니다.
|
.jpg)
|
|
기어박스가 지나가는곳은 정리가 되었으므로 이제는 기어박스의 고정부분을 분리할 차례이며 먼저 권총손잡이를 분해합니다.
|
.jpg)
|

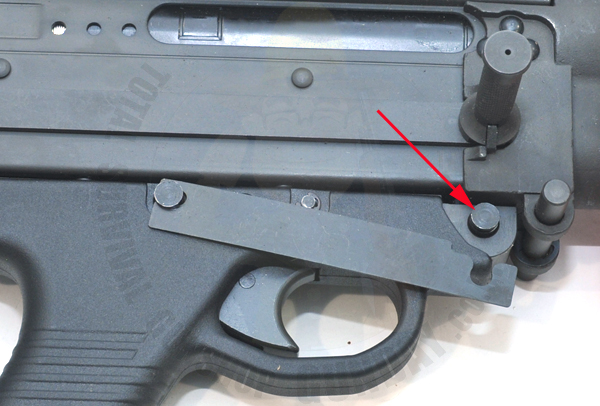

권총손장이의 분해는 옆면의 철판을 아래로 내려주고 화살표의 핀을 밀어서 분리합니다.
철판의 경우는 꽉 끼어있으므로 일자드라이브로 살짝 제껴주시면 쉽게 분리됩니다.
|
.jpg)
|
|

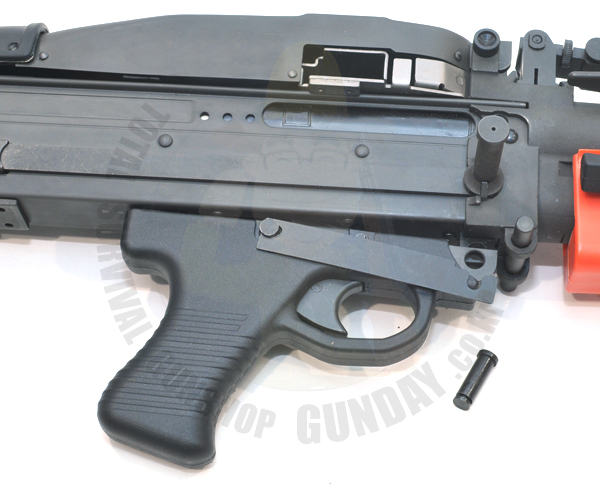

권총손잡이를 고정하고 있는 핀을 분리하면 손잡이 부분의 앞쪽부분이 분리됩니다.
|
.jpg)
|
|

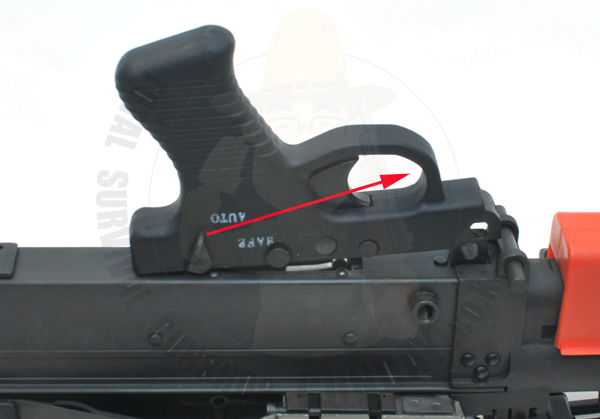

권총손잡이의 뒷부분은 홈에 걸려있으므로 권총손잡이 부분을 비스듬히 앞으로 이동시키면 분리됩니다.
|
.jpg)
|

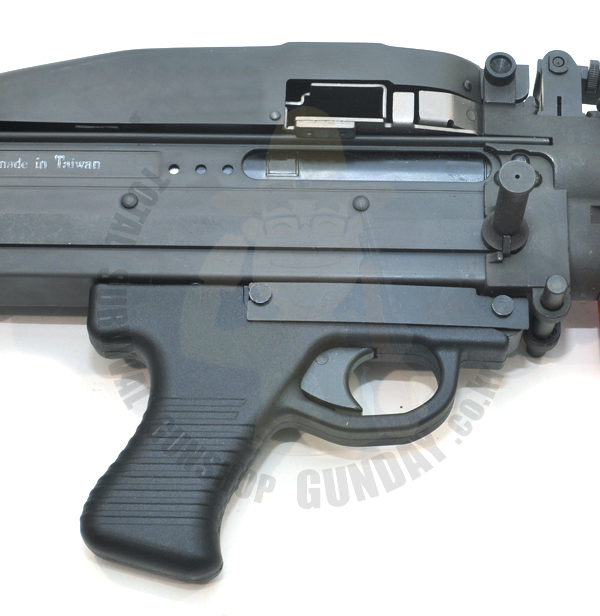

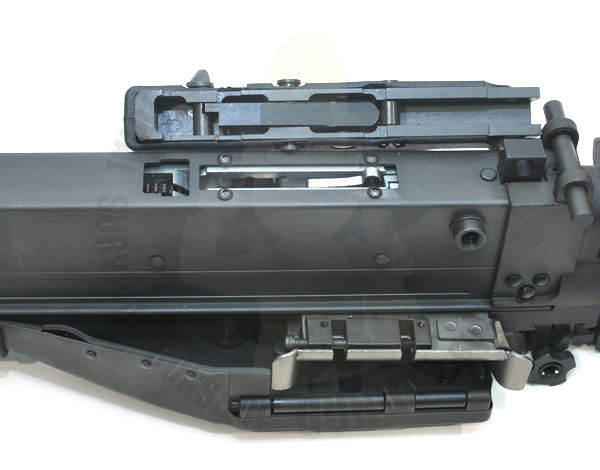

권총손잡이를 분리한 상태의 모습입니다.
|
.jpg)
|
기어박스를 고정하고 있는 나사 4개를 풀어줍니다.
4개의 나사면 분리하면 기어박스를 고정하고 있는 부분은 모두 분리가 된상태이므로 기어박스는 움직이게 됩니다.
|
.jpg)
|
|

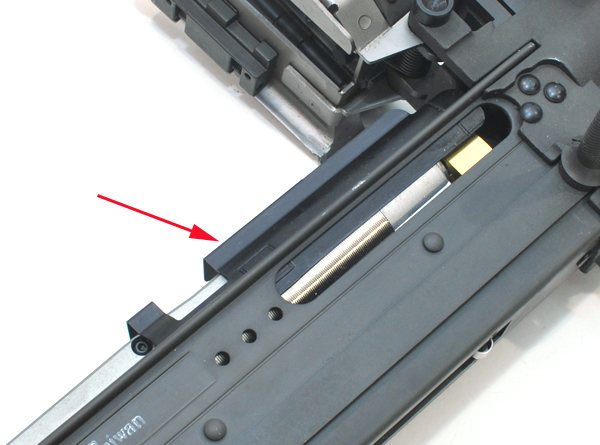

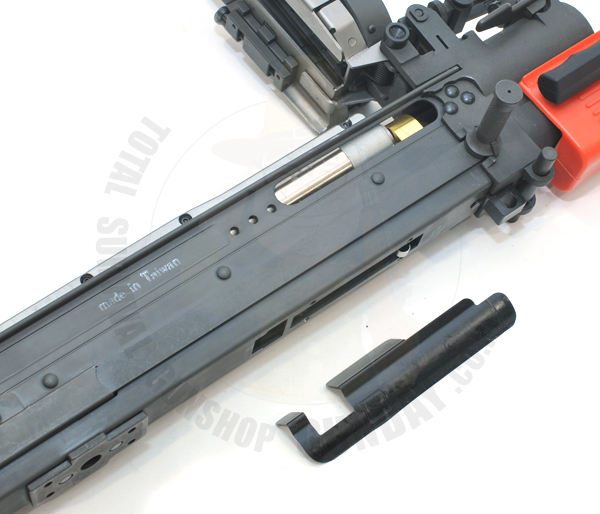

기어박스를 뒤로 분리하기 전에 위로 살짝 밀어올려주면서 탄피배출구부분의 철판을 위로 빼내줍니다.
|
|
|
탄피배출구를 재현한 더미부분이 분리된 모습입니다.
|
.jpg)
|
|

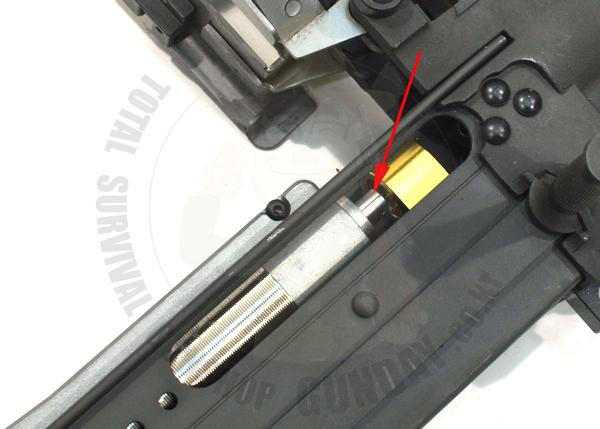

기어박스를 위로 밀어올릴때에는 노즐 부분이 황동색과 부딪히게 되므로 주의하셔야 합니다..
|
.jpg)
|

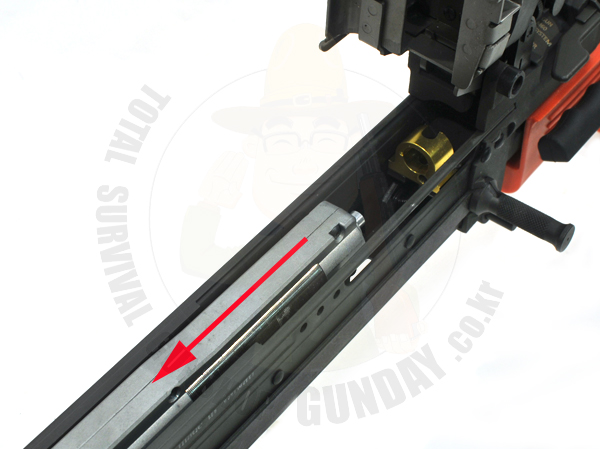

다음은 기어박스를 뒤로 밀어내면 기어박스는 개머리판 속으로 분리가 됩니다.
기어박스는 거의 틈이 없이 밀착이 되어있으므로 아래위로 조금씩 움직이면서 밀어주시면 쉽게 분리가 될것입니다.
|
.jpg)
|

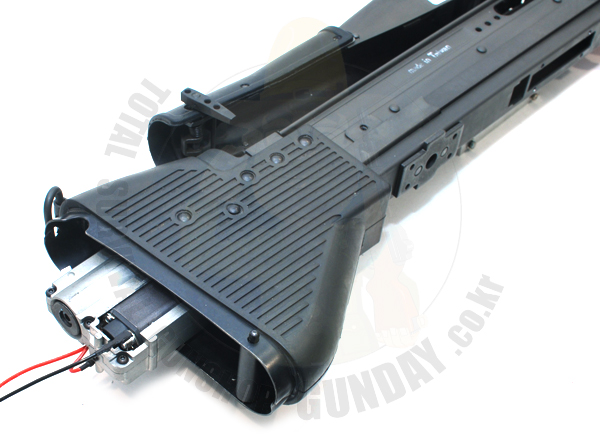

기어박스가 개머리판을 통과해서 분리되고 있는 모습입니다.
조립시에는 스위치 부분을 주의하셔야 하므로 조립리뷰를 꼭 참고하셔서 조립하도록 하세요..
