K시리즈 가스 블로우백 키트 장착 방법에 대해서 알아보도록 하겠습니다. 이제부터 자세한 리뷰를 시작합니다.
리뷰는 K-1A 에어코킹 제품으로 합니다만 내부 구성 및 조립 방법은 유사하므로 K-2/7 제품도 동일한 방법으로
가스 블로우백 키트를 장착하시면 됩니다.
|
|

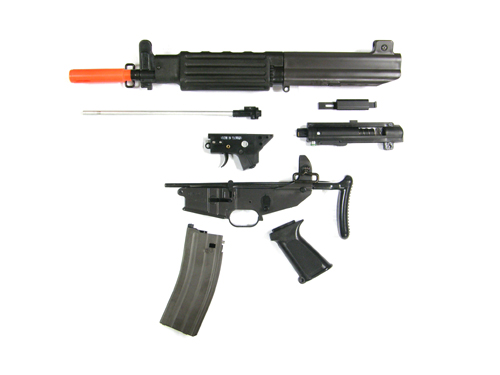

우선 K시리즈 제품에 내부 유니트들을 그림과 같이 모두 분리하여 줍니다. 그리고 조립전 가스 블로우백 키트가
M4전용으로 만들어졌기 때문에 2가지 정도에 가공을 해야합니다.
|
|
|

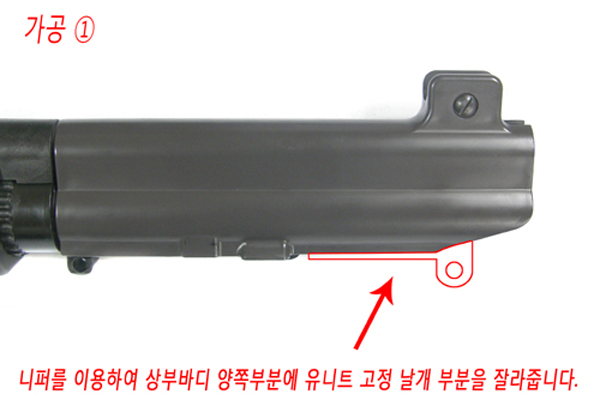

가공① - 상부 밑 양쪽 부분에 유니트 고정 날개 부분을 니퍼등에 자를수 있는 도구를 이용하여 잘라줍니다.
|
|

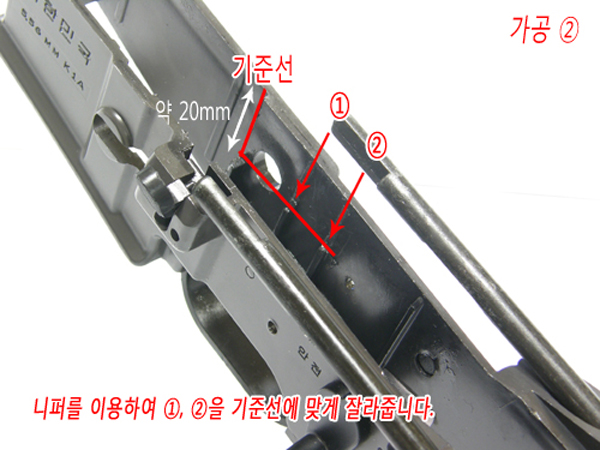

가공② - 하부 바디 오른쪽면 안쪽에 두개에 리브살을 탄창멈치 리브살을 기준으로 하여 약 20mm정도 니퍼등에 자를 수
있는 도구를 이용하여 잘라줍니다.
이제 가스 블로우백 키트 조립을 위한 가공은 모두 끝냈습니다. 자!! 지금부터 확실하게 가스 블로우백 키트를
K시리즈 에어건에 장착하여 보겠습니다.
|
|

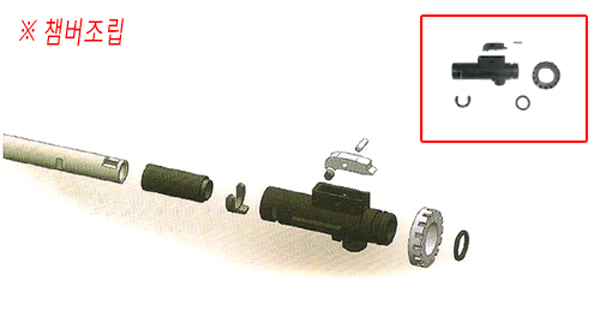

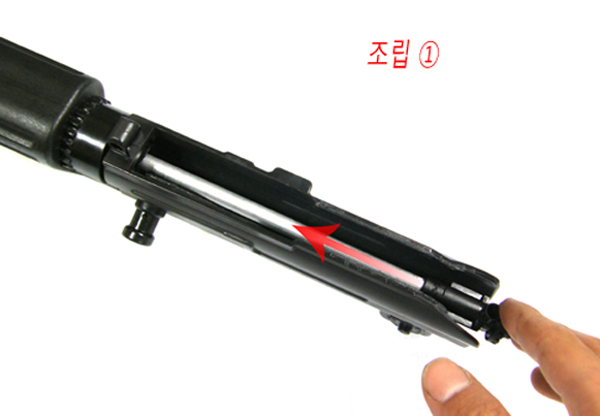

조립① - 조립한 바렐 챔버 세트를 상부 바디에 밀어넣어 장착하여 줍니다.
|
|
|

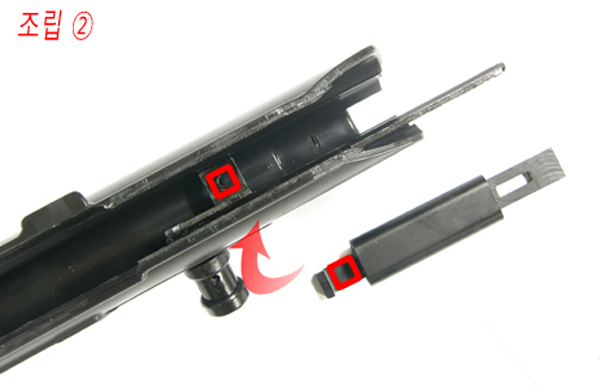

조립② - 장전손잡이에 전용 어답터를 방향에 맞춰 장착합니다.
|
|

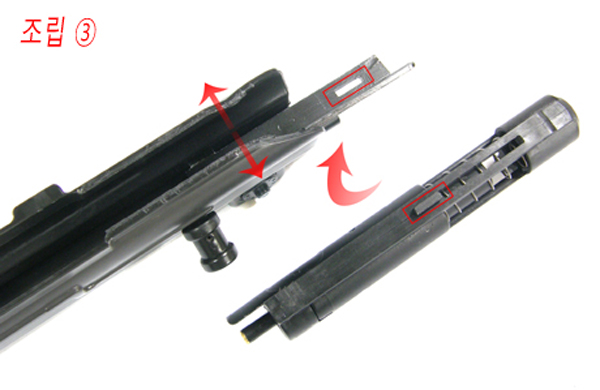

조립③ - 상부 바디를 양쪽으로 살짝 벌리면서 가스 상부 유니트를 방향에 맞춰 어댑터 홈에 장착하고 바디 안쪽으로 밀어넣어줍니다.
|
|
|

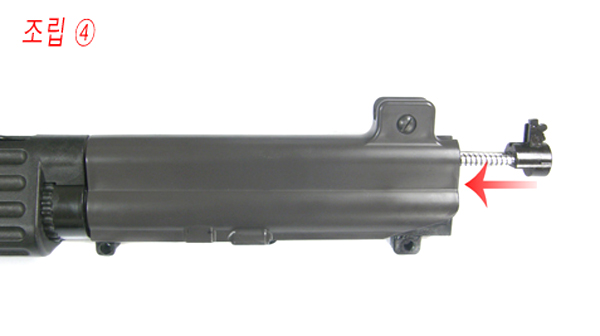

조립④ - 바디에 그림과 같이 리턴가이드를 장착하여 줍니다.
|
|

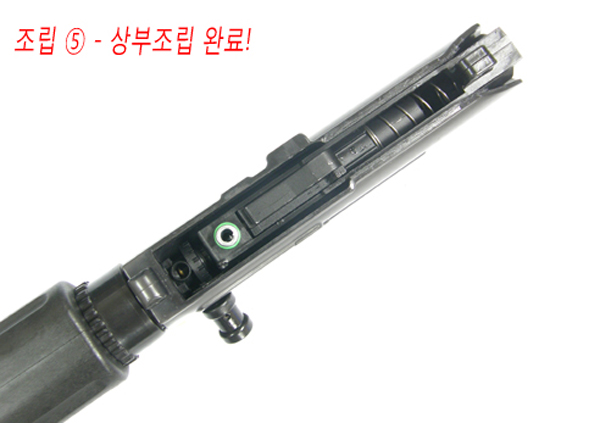

조립⑤ - 그림과 같이 상부 조립이 완료되었습니다. 이제 하부 조립 들어가겠습니다.
|
|
|

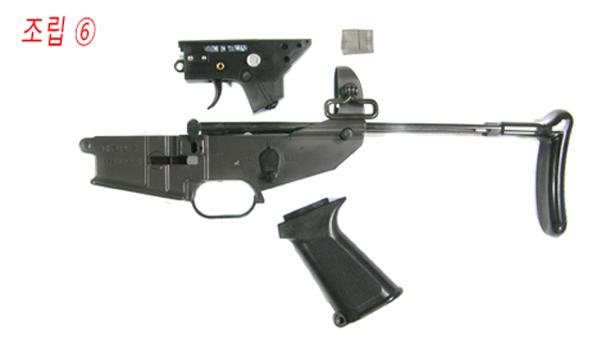

조립⑥ - 그림과 같이 하부 조립할 부품들을 준비합니다.
|
|

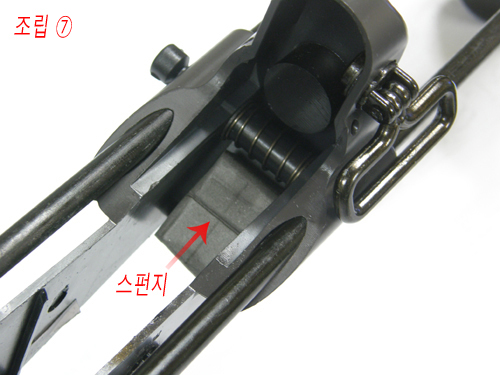

조립⑦ - 하부바디 뒤에 방아쇠 유니트가 들어갈 부분에 스펀지등과 같은 것을 안쪽 사이즈에 맞게 잘라 덧대어 줍니다.
(※ 바디핀과 그립에서 방아쇠 유니트가 고정이 되지만 최대한 유동을 줄이고자 하기 위함입니다.)
|
|

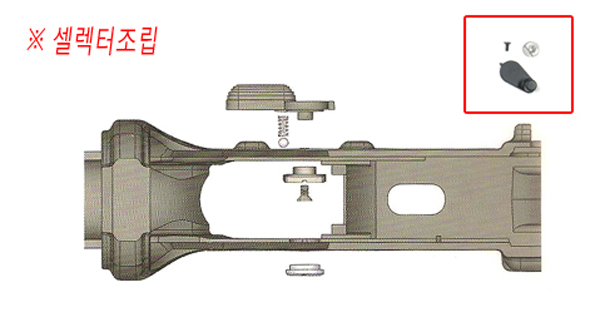

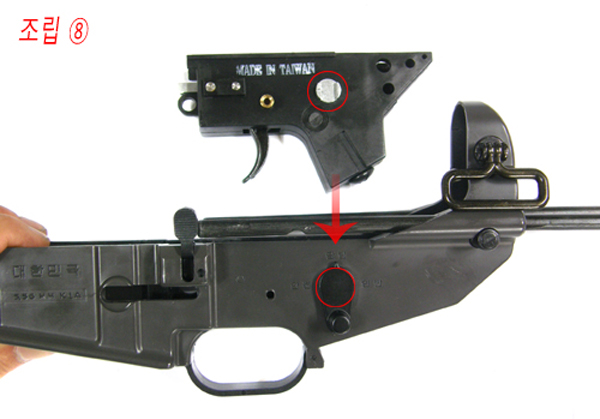

조립⑧ - 하부바디에 방아쇠 유니트를 장착하여 줍니다. 장착시 셀렉터 위치를 단발에 하고 방아쇠 유니트 셀렉터 부품과
하부바디 안쪽에 셀렉터 부품이 안쪽에서 서로 잘 맞물리도록 장착하여 줍니다.
|
|
|

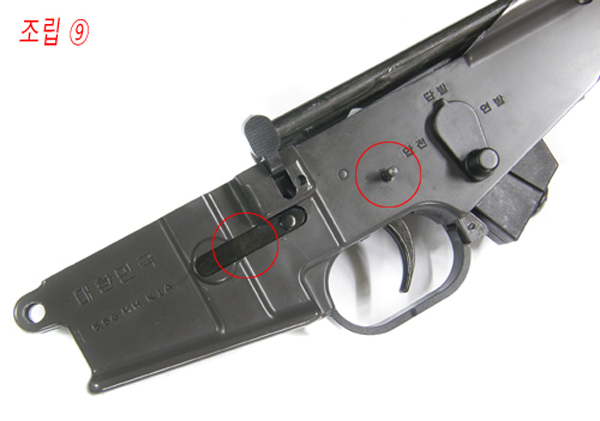

조립⑨ - 바디 중간핀과 탄창멈치, 그립등을 조립하여 줍니다.
|
|

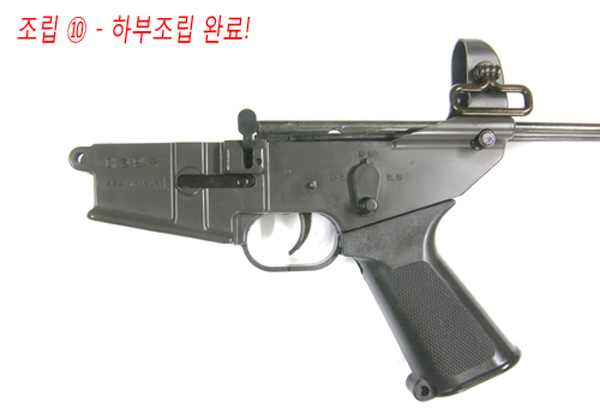

조립⑩ - 그림과 같이 하부 조립이 완료되었습니다. 드디어 상,하부 연결만 하면 K시리즈가 GBB로 변신하는 놀라운 순간이 될듯합니다.
|
|

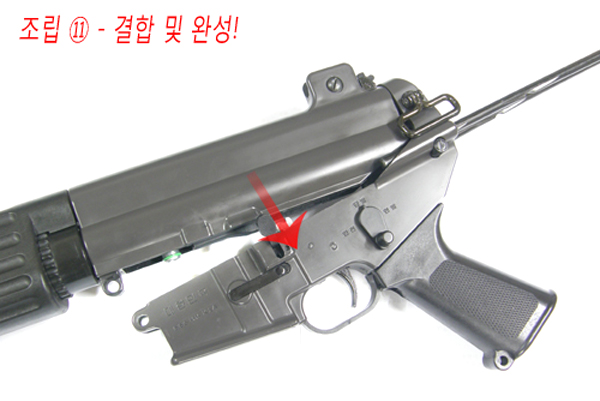

조립⑪ - 그림과 같이 상,하부를 뒷부분부터 앞쪽 방향으로 맞춰 장착하고 바디핀을 끼우면 완성입니다!!!!
(※ 앞쪽부터 뒷쪽 방향으로 끼워도 상관은 없습니다. )
|
