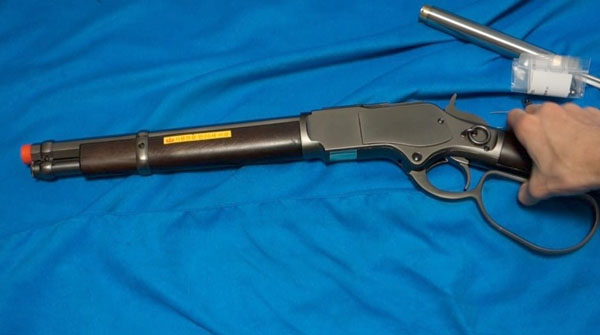

가스키트 구성품과 동산 위테스터를 준비합니다.
윈체스터의 기본 분해는 아래를 클릭하시면 기본분해 자료로 이동합니다.
윈체스터 분해조립 바로가기 ==> 클릭하세요..
설치메뉴얼 바로가기 ==> 클릭하세요..
|
|

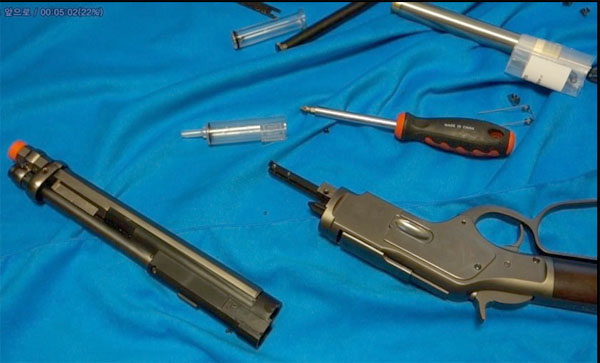

총열을 리시버에서 빼내면, 총열에서 길다란 막대 같은것이 나오는데 이는 에어코킹용 시어와 방아쇠를 연결해주는 트리거 바이며 제거합니다.
실린더 분리후 실린더 앞부분을 10mm정도 남겨두고 절단합니다.
(아래부분을 먼저 참고하세요.)
|
|

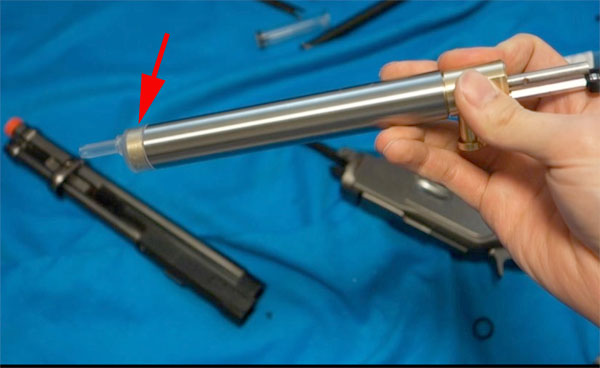

절단한 실린더를 가스유닛에 위와 같이 끼워줍니다.
타이트하게 고정이 되어야 하므로 헐렁한 느낌이 든다면 테프론테이프나 테이프등을 이용해서 꽉 끼이도록 조립을 해줍니다.
|
|
다음은 리시버 측면의 나사를 제거하고 측면 분리하고
스톡과 하부리시버를 고정하는 일자나사도 제거합니다.
나사의 모양과 규격이 각각 다르므로 나사위치를 잘 기억해주세요.

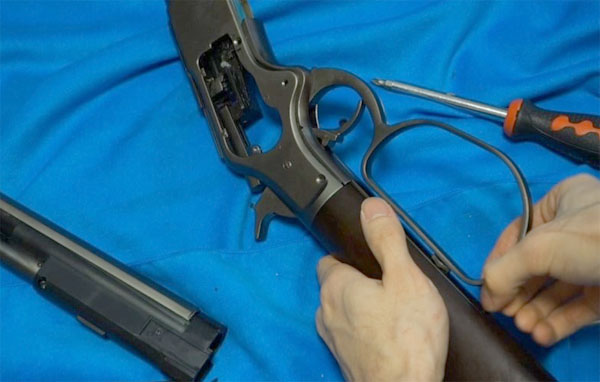

하부리시버는 나사를 제거한후 아래로 당기면 분리가 됩니다.
|
|
|

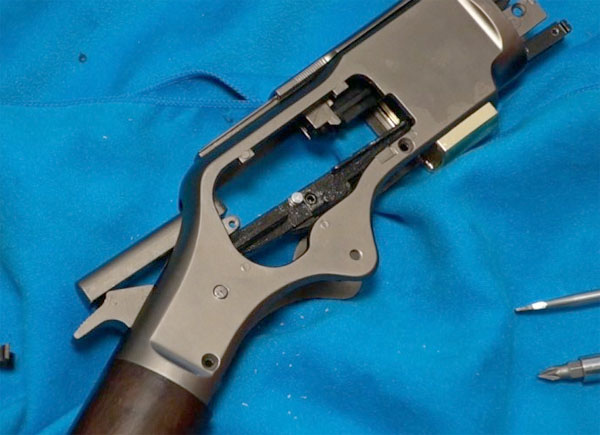

하부 리시버가 제거된 모습입니다.
|
다음 진행은 동영상으로 안내해드리겠습니다.
여기서 리시버 내부 중앙부근에 보이는 십자나사를 제거한뒤, 실린더 연동 막대를 제거하면 금도금된 엘리베이터 부품을 제거할수 있습니다.
그 이후에 공이캡 부품을 교체하게 되며 2차분부터 기본 포함되는 오발방지 스프링을 장착하시면 됩니다.
|
다음으로 해머 스프링을 교체합니다.
아래의 영상처럼 해머측을 고정하고 있는 E링을 제거합니다.
작은 사이즈의 일자드라이버를 E링의 빈틈에 넣은뒤 드라이브를 돌리면 E링이 빠지게 됩니다.
|
해머스프링을 교체하고 축을 끼우고 E링을 다시 장착합니다.
그리고 아래 영상과 같이 해머스프링의 끝을 1Cm정도 펜치로 구부린뒤, 다리를 안으로 집어넣고 육각렌치를 꽃아 임시 고정 시킵니다,
|
이제 준비된 하부리시버와 공이쪽 부품을 리시버에 결합합니다.
스프링을 잡아주고 있는 육각렌치를 뽑기전에 모든 부품을 알맞은 곳에 위치시켜야 합니다.
하부리시버를 결합할때는 방아쇠가 해머에 낄수있으므로 방아쇠를 당긴 상태에서 밀어넣어야 합니다.
|
이제 리시버쪽 준비가 완료되었습니다.
이제 가스키트 본체를 장착합니다.
|
|
이제 리시버 측면 판을 조립하고, 총열을 리시버에 끼운뒤 풀었던 나사들을 다시 조립하면 가스키트 장착이 완료됩니다.
|
