순정의 실린더 파트입니다. 중앙에 보이는 6각 렌치 볼트를 풀면 아래의 사진과 깉이 분해됩니다.
|
.JPG)
|
|

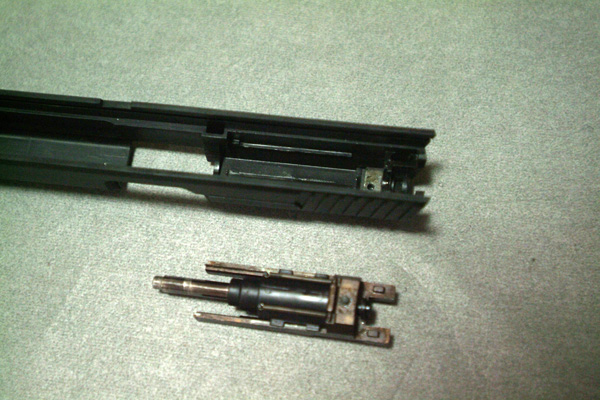

분해가 된 실린더에서 6각 렌치 볼트를 가급적 풀지 않고 같이 결합해 두시면 뒤에 해머 핀을 재현한 부품의 망실을 막을수 있습니다. 주의하시기 바랍니다. 또한 실린더에 연결되어있는 실린더 리코일 스프링 2개의 손실이나 분실에 각별히 신경 쓰셔야 합니다. 스프링의 내구성이나 굵기가 얇아서 쉽게 손상되므로 조립시에서 정상적인 위치에 부착되어 잘 조립되는지 확인하시면서 조립하십시요.
|
.JPG)
|
|

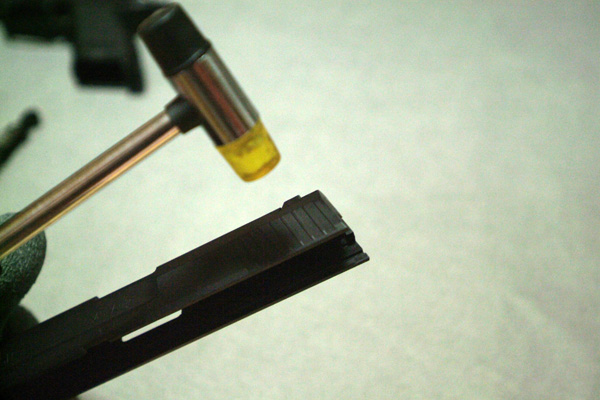

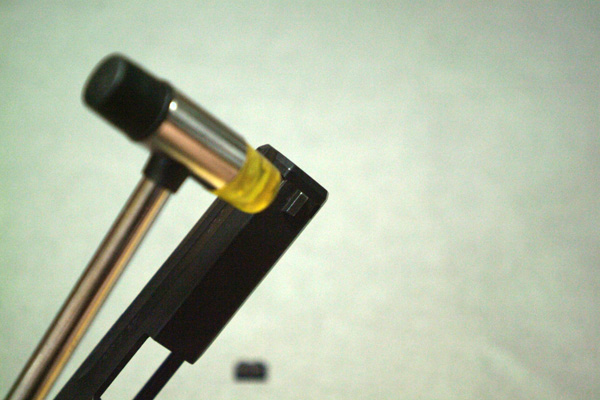

고무망치를 이용하여 가늠좌를 분해합니니다. 실린더 기구 고정용 볼트가 가늠좌 하부의 나사산과 결합하는 구조입니다.
|
.JPG)
|
|

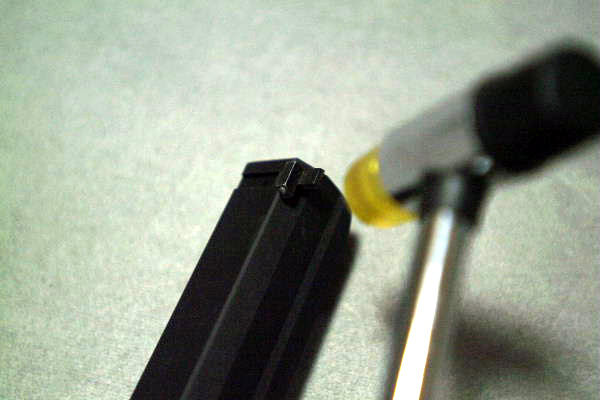

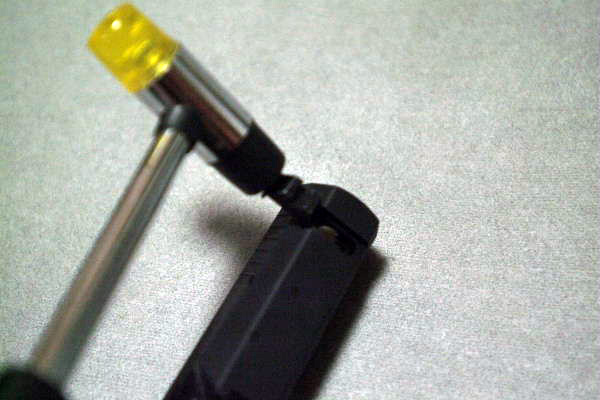

가늠쇠도 분해합니다. 기존 순정 슬라이드에 손상 없이 가급적 고무망치등이 부드러운 공구로 섬세하게 분해하십시요.
|
.JPG)
|
|
가늠쇠 부터 메탈 슬라이드에 재 결합합니다. 요령은 같습니다.
|
.JPG)
|
|
가늠좌를 결합합니다 가늠쇠 결합과 요령은 같이 고무망치로 살살 때려 넣어시면 됩니다. 결합시 가늠좌 부분 메탈슬라이드에 피막이 살짝 벗겨질수있는데 이건 필요악이니 그냥 조립하시기바랍니다.
|
.JPG)
|
|

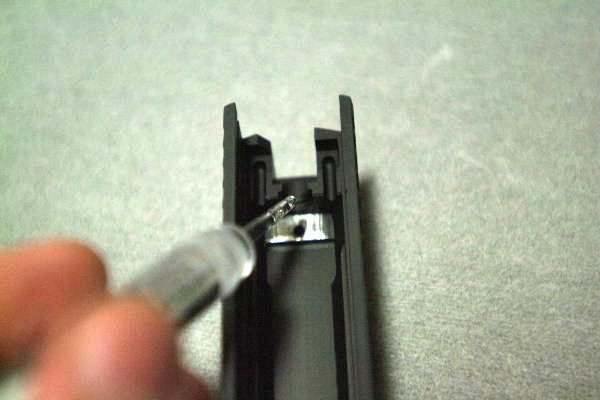

해머 핀 재현부에 오일을 발라줍니다. 작동성을 원할하게 하고 결합시 문제점을 줄이기 위한것으로 조금만 발라주시면 됩니다. 제가 사용한 오일은 고순도 오일로 오일100%였기 때문에 살짝만 발라주면 되었습니다.
|
.JPG)
|
|

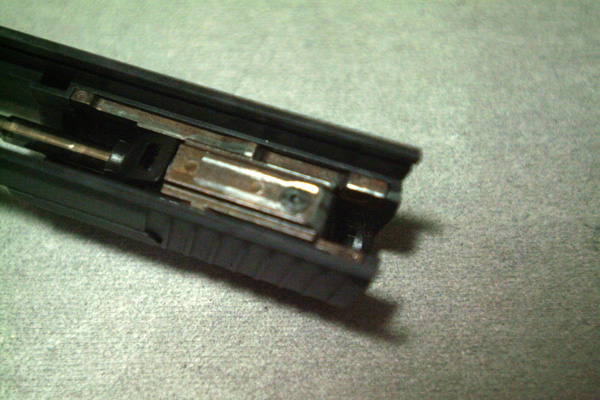

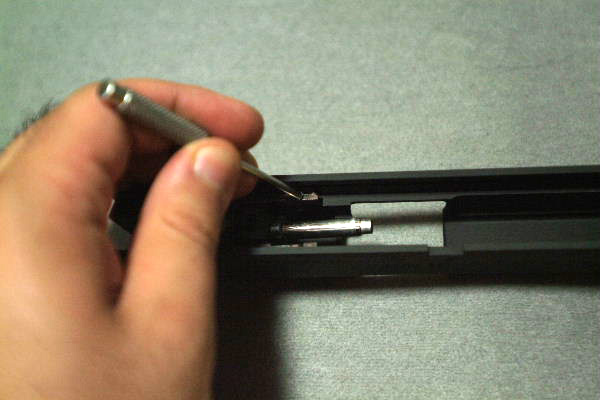

해머 재현부 부터 슬라이드 뒤쪽부터 넣어서 결합하면 쉽게 결합됩니다. 다만 실린더의 노즐부(앞쪽)에 돌기에 의해서 걸리게 되는데 핀을 이용하여 가볍게 쳐주면 쉽게 들어갑니다.
|
.JPG)
|
|

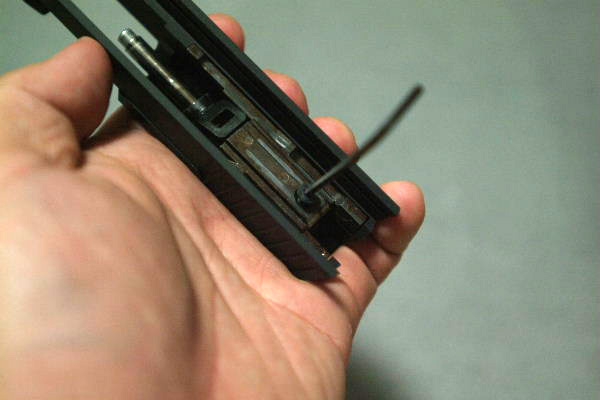

육각렌치 볼트를 다시 잠궈줍니다 가늠좌의 중앙 위치는 이 볼트와의 결합으로 제자리를 잡으므로 걱정하실 필요가 없습니다.
|
.JPG)
|
|

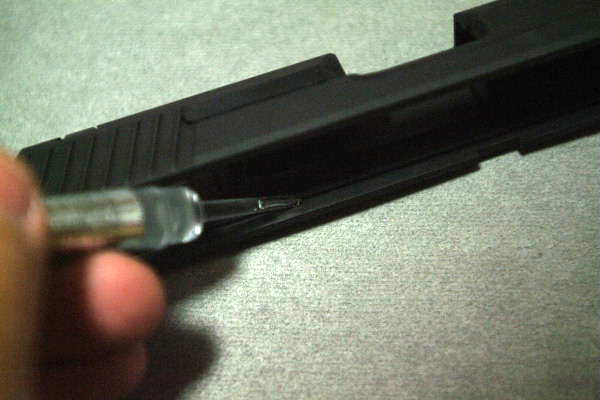

슬라이드의 홈에 적정량의 오일을 발라줍니다. 작동성이 좋게하기 위함입니다. 프레임과 슬라이드가 맞닿는 부분이지만 적정량 조금 발라주시는게 좋습니다. 일반적으로 쓰이는 수분이 포함된 실리콘 오일의 경우 지나치게 많이 바르면 틈새로 흘러나와 보기 좋지 않습니다.
|
.JPG)
|
|

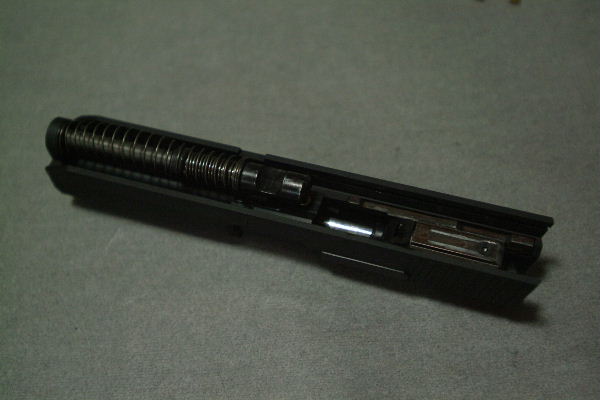

아웃바렐, 슬라이드, 리코일 스프링 모두 결합하여 폴리머 그립부와 결합을 하시면 됩니다.
|
.JPG)
|
|

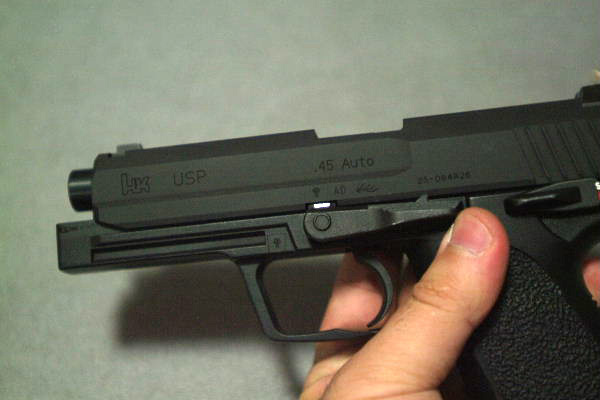

슬라이드를 조금 뒤로 밀어 슬라이드 스톱 레치를 결합하시면 작업은 끝이 납니다.
|
|

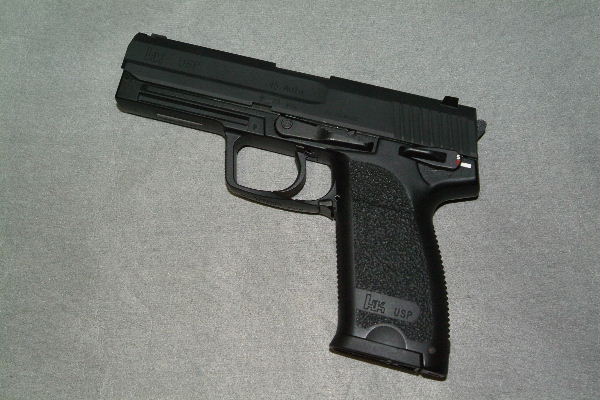

작업이 완료된 KSC 제 USP45입니다. Shooters Design 의 제품은 기존에 평이 높았는데, 필자가 사용해 본것은 이번이 처음입니다. 품질도 높고 가공이 뛰어나서 아주 마음에 드는군요. 사실 메탈슬라이드 장착을 하게되면 무가공은 극히 드뭅니다. 아무래도 재질 자체가 플라스틱과 달라 경도가 무척 높기 때문에 플라스틱 슬라이드의 탄성을 이용한 내부 구조물 결합이 힘들어서 가공해야 하는 경우가 많지요.(대표적으로 실린더 부위) 하지만 Shooters Design의 경우 거의 대부분 가공하지 않아도 될정도로 결합성이 좋기 때문에 조금 비싼 가격에도 충분히 구입할 만한 가치가 있다고 생각됩니다.
이 제품 외에도 아웃바렐 끝부분에 나사가 파여있어 서프레서(소음기)를 부착할수 있는 옵션 볼트가 같이 들어있는 소염기 부착형 모델도 있으므로 사용자의 취향에 맞게 구입하시면 되겠습니다.
오랫만에 좋은 제품을 소개해드릴수 있게 되어 기쁘네요. 다음 리뷰로 찾아뵙겠습니다.
