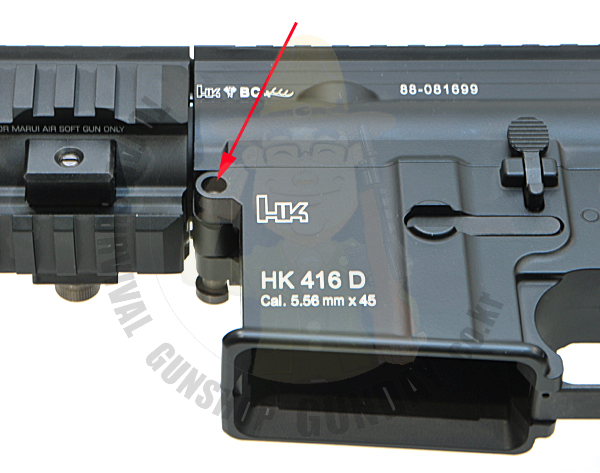

HK416D의 기본 분해는 총목부분에 있는 앞의 핀을 분리하고 장전레버를 잡은 다음 앞뒤로 당기면 상하 분리가 됩니다..
분리시 작은 프라스틱이 빠져나올 수 있으므로 다음 자료를 먼저 참고하세요.

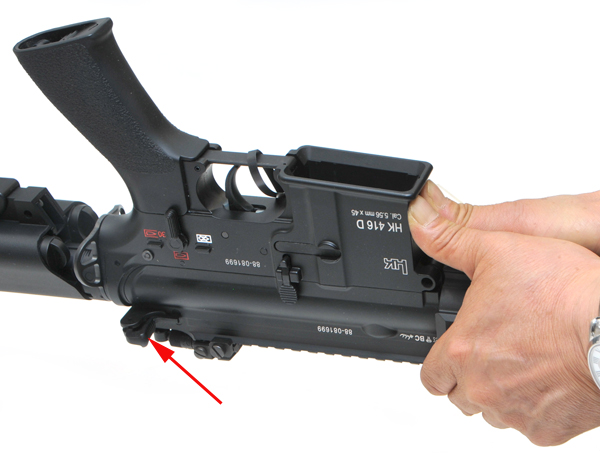

상하분리시 너무 강하게 당길수있으므로 아래의 사진처럼 엄지손가락으로 밀어서 분리를 하시면 안전하게 분리할수있습니다.

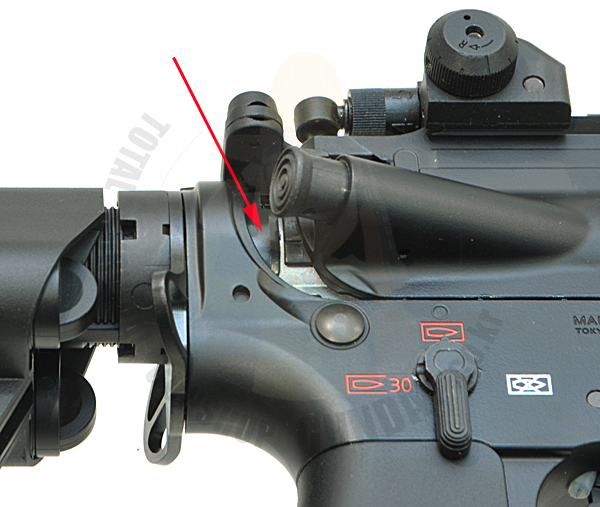

분리시 화살표의 장전레버를 풀어주셔야 분리가 됩니다.
|
|
|

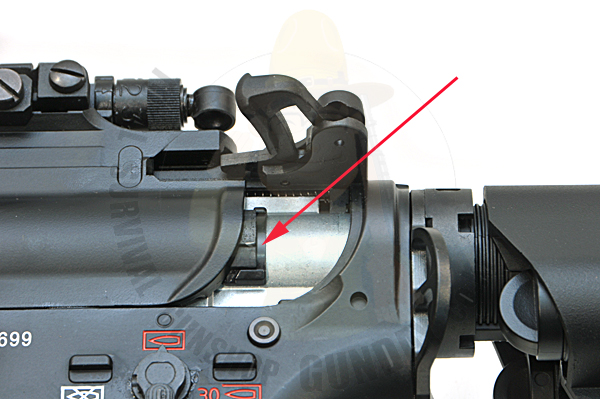

상하부 리시버가 분리되기 시작하면 상하부를 단단히 고정하기 위한 화살표의 프라스틱 부품이 분리될수있으므로 방향과 위치를 확인하신후 현재 사진처럼 속으로 밀어넣어놓으면 분실의 염려가 없습니다.
조립법은 조립시 아래의 조립사진을 참고하세요..

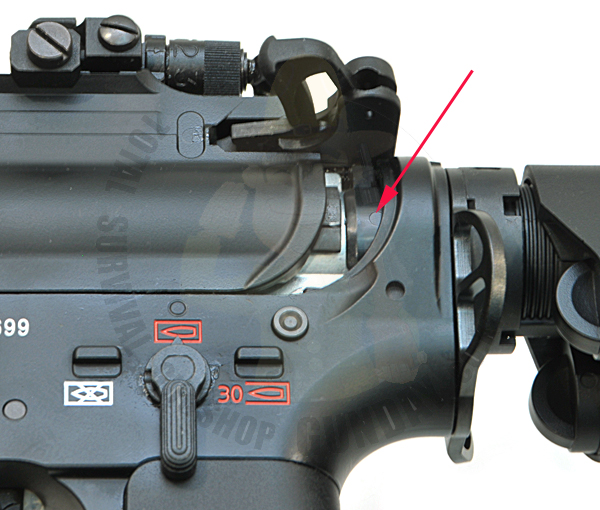

이부분도 초기제품에는 없는 부품으로 단단히 고정을 하기위한 부품입니다.
|
|
|

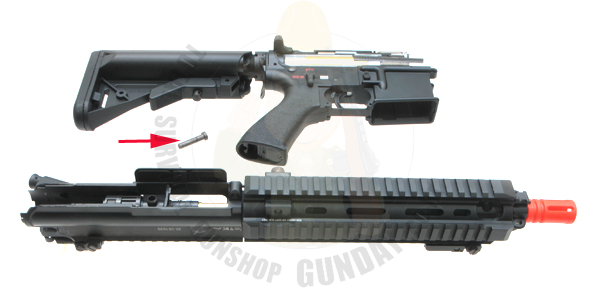

화살표의 바디핀 하나의 분해로 총열부분이 완전히 분리가 된 모습입니다.
|
|
|

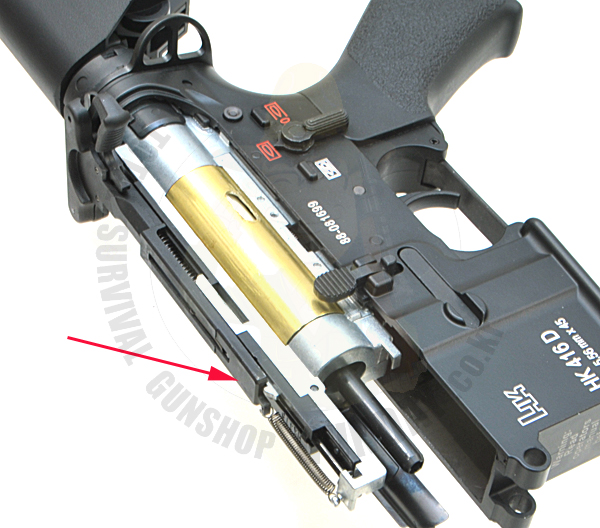

몸체부분의 장전레버 부분은 쉽게 분리가 되므로 몸체에 잘 걸어놓은 다음 분리가 되지 않게 잘 보관해주세요.
|
|
|

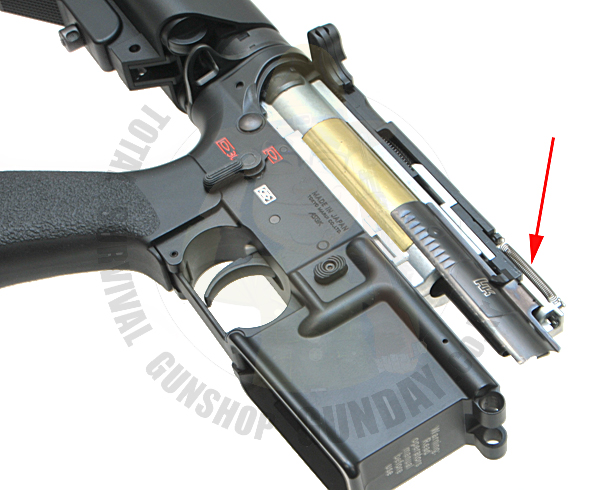

실수로 장전레버 부분이 분리가 되면 화살표 부분의 스프링방향만 정확히 조립을 하면되므로 스프링의 조립된 모양(최대한 튀어나오지 않게 되어있습니다.)을 살펴놓으시면 쉽게 조립이 됩니다.
|
|
총열부분에서 챔버부분을 분리하는 부분으로

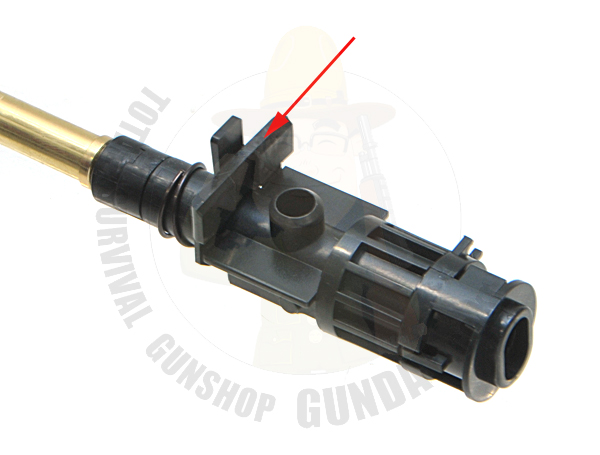

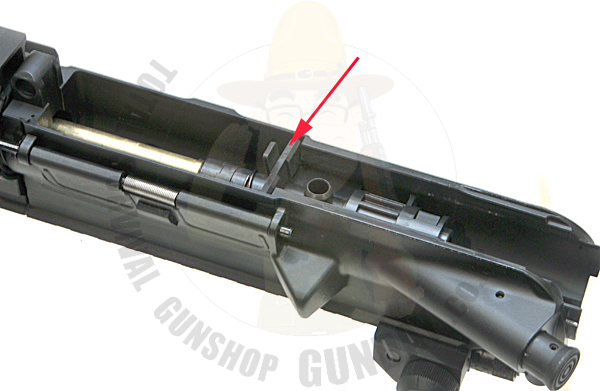

화살표 부분의 스토퍼는 초기의 제품에는 없는 부품으로 분해시 실수로 챔버가 흘러나와서 떨어지는것을 예방하는 부품으로 화살표 부분만 위로 당기면 칸막이는 빠지며 챔버는 뒤로 계속 당기면 빠진답니다.
|
|
|
챔버에 스토퍼가 조립된 모습입니다.. 조립시에 미리 현재사진처럼 미리 조립을 하시면 안되며 위의 사진의 위치에서 현재사진처럼 밀어넣어주면 간단히 조립이 됩니다.
|
|
다음은 이너바렐과 챔버의 분리과정이며

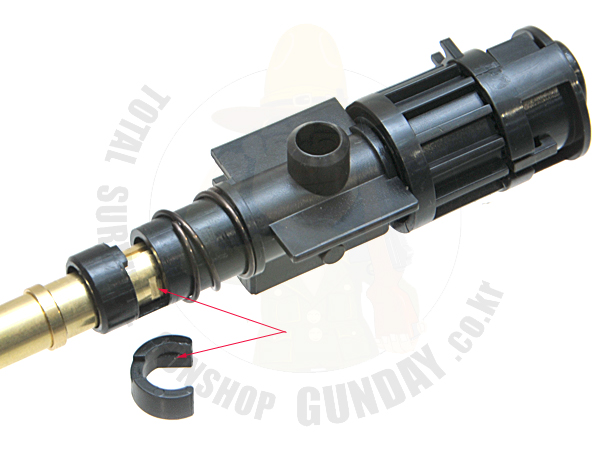

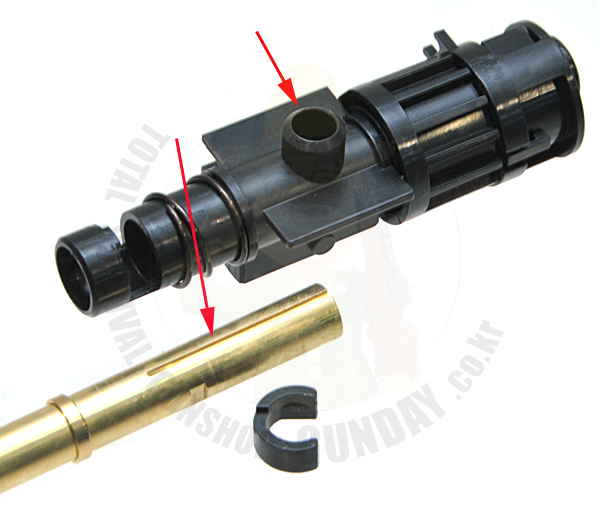

이너바렐과 챔버는 화살표의 "C"자 모양의 프라스틱으로 고정이 되어있으며 양쪽끝에 작은 일자드라이브로 위로 들어올리면 분리가 됩니다.
프라스틱으로 되어있으므로 양옆으로 벌려서 분해를 하시면 파손의 위험이 있으므로 양쪽으로 동시에 밀어서 위로 올려면 쉽게 분리가 됩니다.
|
|

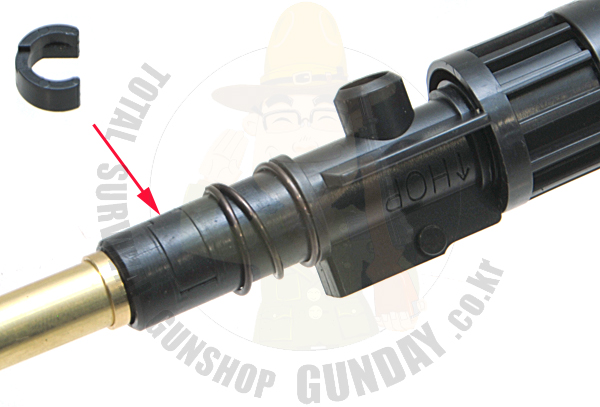

챔버와 바렐이 고정이 되는 부분으로 조립시 바렐의 홈이 챔버쪽에 위치합니다.
바렐에 끼워져있는 황동일은 사진처럼 바렐에 걸어놓아야 하며 프라스틱챔버에 있는 상태에서 홉업고무를 장착하여 밀어넣게되면 황동링이 바렐에 끼워지지 않으므로 링은 꼭 바렐에 끼워두고 홉업고무를 장착하셔야 합니다.
|
|
이너바렐과 챔버의 조립시에는 챔버의 비비탄이 공급되는 부분이 위로 가게된 상태에서 바렐의 일자홈이 위로가게해서 조립을 하시면 된답니다.
주의...이너바렐이 끼워져있는 황동링이 챔버의 프라스틱속에 들어있는 상태로 조립을 하시면 안되며 사진처럼 이너바렐에 끼워놓은상태에서 모든 조립이 끝나고 마지막에 프라스틱속으로 밀어넣어주시면 된답니다.
|
|

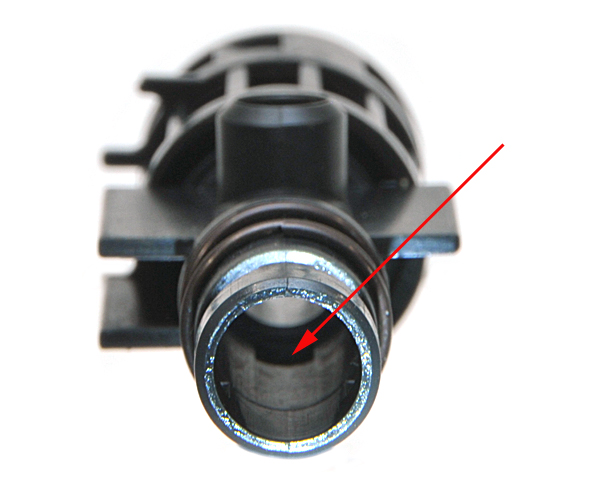

챔버를 총구쪽에서 바라본 모습이며
화살표 부분에는 홉업고무를 눌러주는 작은 완충고무를 넣어주는 부분입니다.
|
=================================================
홉업고무의 장착법은 다른 리뷰를 참고하시면 되며
아래의 바로가기를 클릭하시면 참고리뷰로 이동합니다.
차세대 전동건 M4 홉업고무 장착하기 ==> 클릭하세요
위의 방법이 가장 쉬울듯하며 아래는 또다른 방식입니다.
홉업고무 장착하기 바로가기 ==> 클릭하세요..
=====================================================
위의 조립과정에서 작은 고무를 넣기 어렵다면 챔버를 분해를 해서 조립을 하면 되는데... 조금 짜증이 나는 작업이지만 위의 방법을 추천합니다. 하지만 어떤 구조인지 참고해보시면 작업을 이해하기 좋을것이므로 아래의 자료를 먼저 참고해보세요..
Recce 홉업챔버 살펴보기 1 바로가기 클릭하세요..
Recce 홉업챔버 살펴보기 2 바로가기 ==> 클릭하세요..
|
=====================================
또 다른 홈업고무 장착법입니다. (참고)
바로가기 ==> 클릭하세요..
|
.jpg)
|
모든작업이 끝나고 조립을 할때 상하부 리시버를 확실하게 고정하기 위한 부품으로 프라스틱 쇄기는 사진처럼 위치를 먼저 잡은다음 결합을 하시면 편리합니다.
