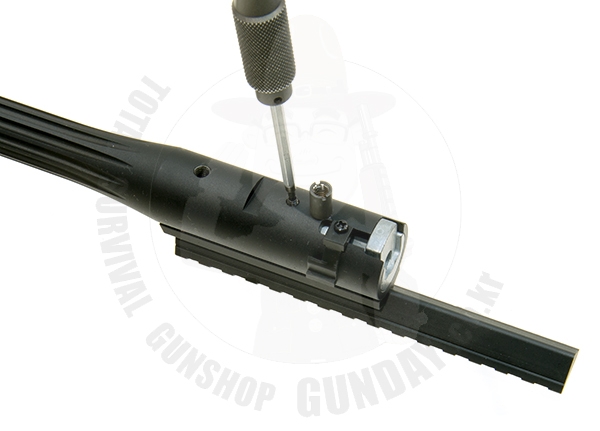

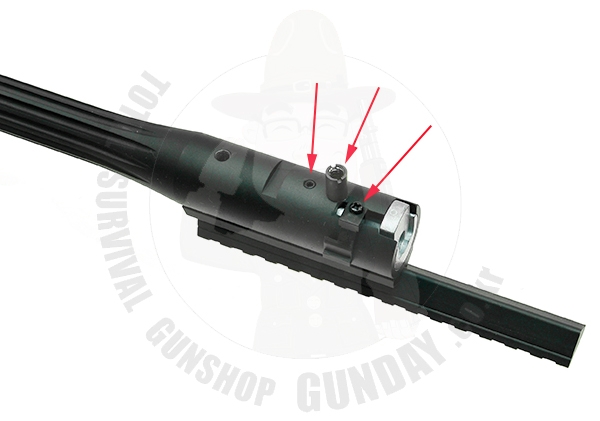

홉업챔버를 분리하기위해서는 화살표의 먼저 나사를 분리합니다
|
|
|
사진상의 육각렌찌는 H2.0입니다.
|
|

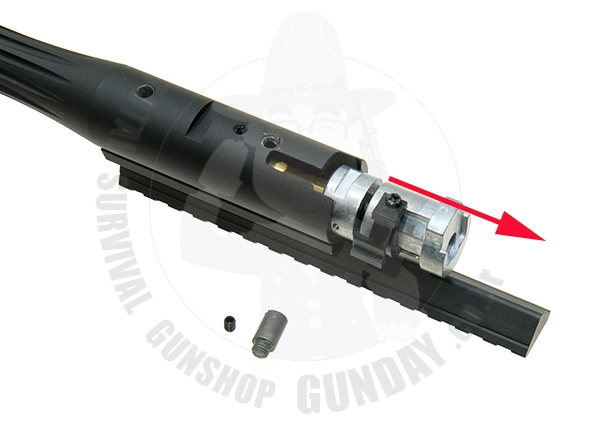

나사 분리후 챔버는 화살표 방향으로 빠져나옵니다.
제품에 따라서 유격이 거의 없는 경우 초기분리시 약간의 힘이 필요할수도 있습니다.
|
|
|
햄버와 이너발렐을 분리하기 위해서는 검은색의 프라스틱을 위로 당겨서 분리를 하고 작은 구멍속에 있는 육각볼트도 1.5mm렌찌로 두세바퀴 풀어준후 분리합니다. (나사는 완전히 분리하지 않아도 된답니다.)
|
|
|

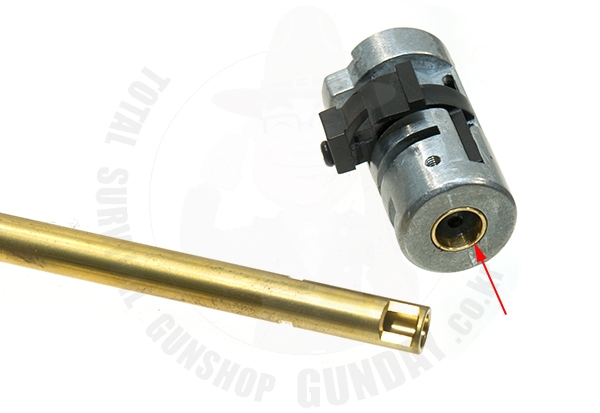

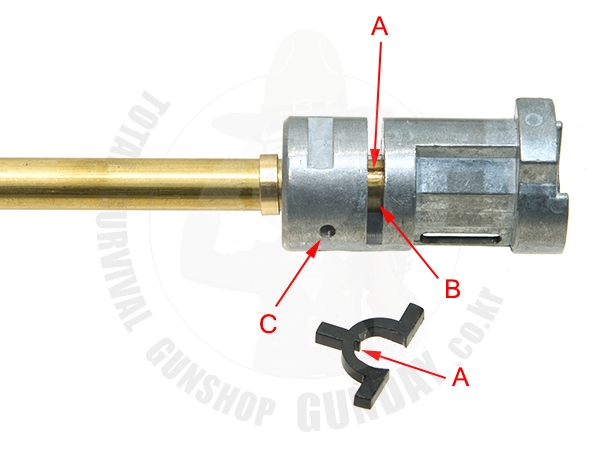

이너바렐을 챔버에서 분리를 하면 황동링이 챔버에 남아있으므로 화살표의 황동링은 꼭 챔버에서 분리하여 이너바렐에 끼워놓으세요.
|
|
|

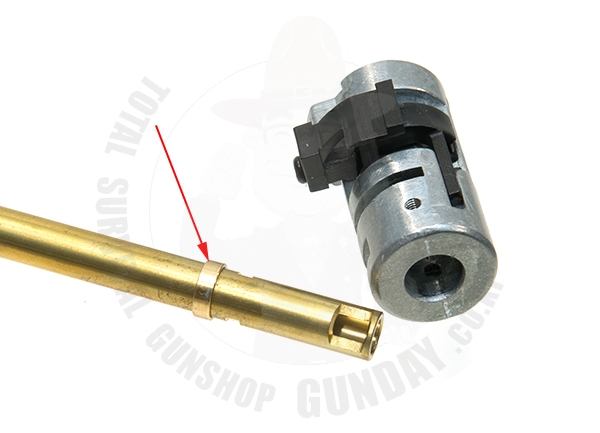

화살표처럼 황동링을 넣어높고 조립시 좌우의 나사를 조이기 직전에 밀착시켜주시면 된답니다.
|
|

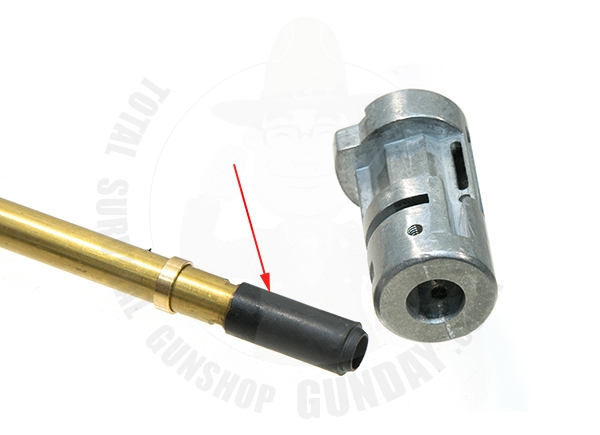

바렐에 홉업고무를 장착한 모습입니다.
홉업고무의 조립은 일자홈이 있으므로 홈에 맞춰서 끝까지 밀어넣어주시면 된답니다.
|
|

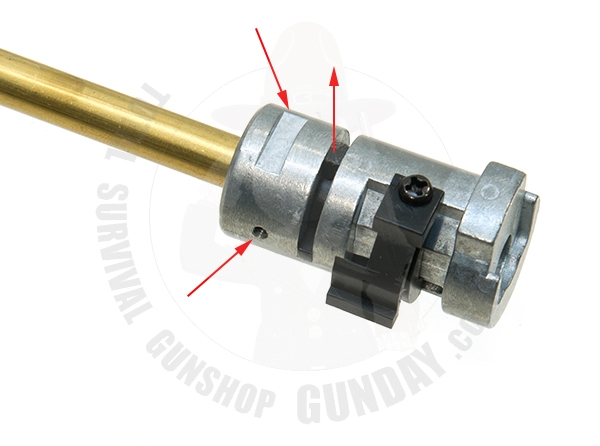

홉업고무가 장착이 되었다면 바렐을 챔버속으로 밀어넣어서 고정을 해주시면되며 고정방법은 A부분이 서로 일치하도록 바렐의 홈이 정확히 위로 보이도록 해서 밀어넣어주시면 된답니다.
이때 검은색 프라스틱의 좌우를 확인하여 틈이 없는 상태로 조립을 해주세요.. 약간 덜 들어가면 나중에 바렐에 조립을 할때 부딪히면서 속으로 밀착이 되지 않는답니다.
그리고 황동일을 밀어넣은 다음 C부분의 육각렌찌를 좌우 번갈아 가면서 조금씩 돌려주면서 이너발렐이 고정이 되도록 살짝 조여주시면 된답니다.
조여주면서도 프라스틱의 좌우틈을 확인해 주세요.
|
|

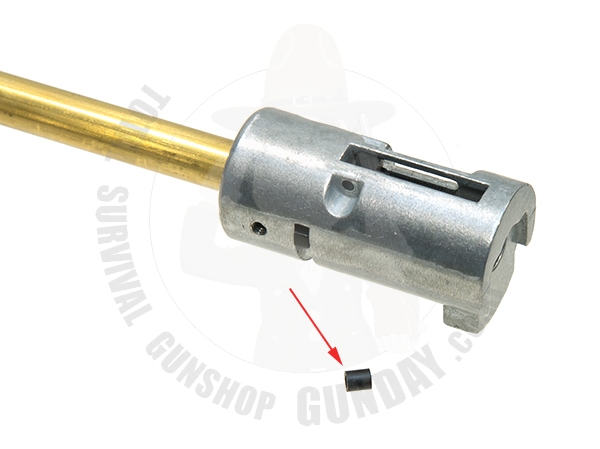

다음은 홉업고무의 완충고무를 장착할 차례입니다.
이부품은 비비탄에 양력을 발생하는 정도를 조절하는 부품입니다.
|
|
|

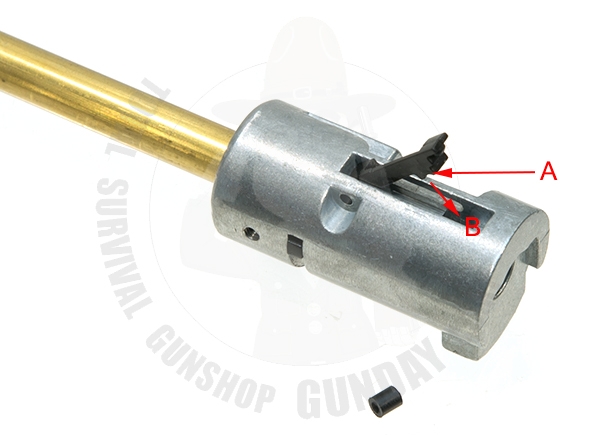

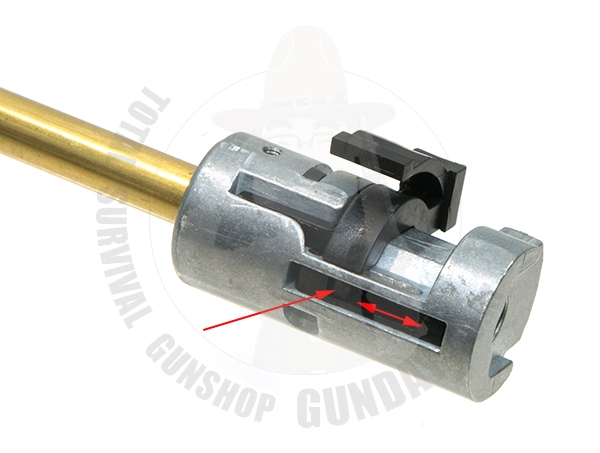

완충고무는 A부분에 장착이 되어 B부에 있는 고무부분에 위치합니다.
|
|
|

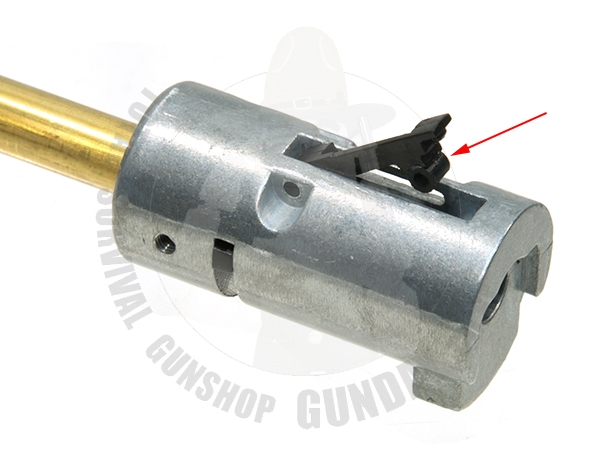

먼저 지뢰대에 홉어고무를 사진처럼 위치한상태에서 눌러주면 됩니다.
|
|
완충고무까지 조립이 되었다면 이제 홉업조절레버를 넣어주시면 조립은 완료되었으며 앞쪽으로 밀어놓은 다음 아웃바렐에 분해의 역순으로 조립을 해주시면 된답니다.
아웃바렐에 조립시 겷합이 잘되지 않는다면 정확한 방향이나 이전에 언급한 프라스틱이 미세하게 튀어나와도 걸리게되므로 조립전 자세히 살펴보시면서 조립을 하면 된답니다.
|
