다음은 총열부분을 분해해도록 하겠습니다.
|
|
|

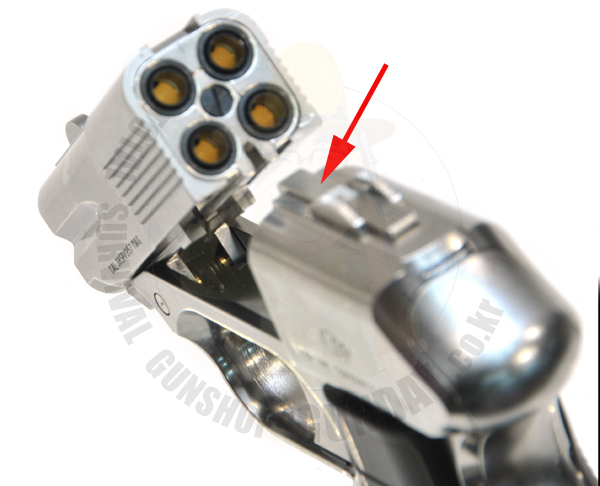

총열은 상부의 레버를 뒤로 당기면 사진처럼 장전위치가 됩니다.
|
|
|

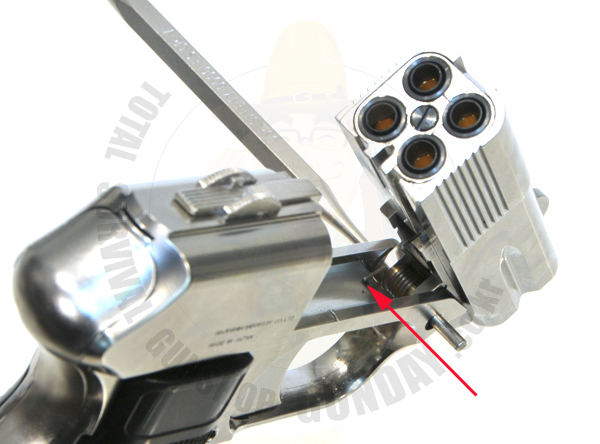

총열의 핀을 뽑기전에 스프링이 어떤 모양으로 조립이 되어있는지를 먼저 확인해놓으시고 조립시 스프링의 방향이나 위치를 몰라서 당황하지 않도록 하세요..
|
|
|

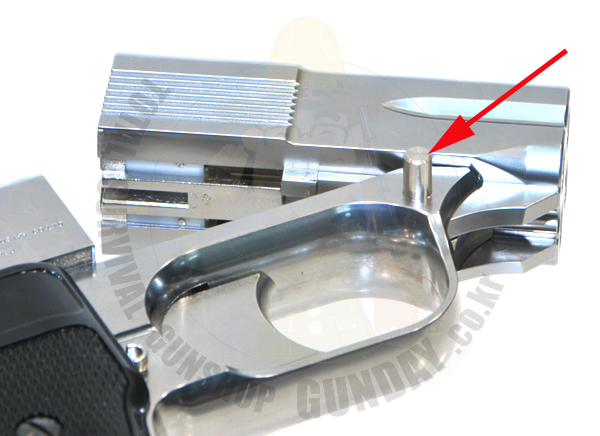

총열부분은 화살표 부분의 핀을 빼면 간단히 분리가 된답니다.
|
|
|

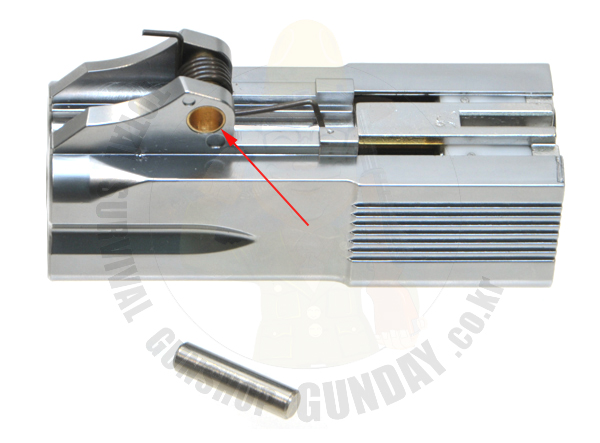

총열 부분의 스프링은 황동관으로 고정이 되어있으므로 스프링을 빼기 위해서는 황동관도 밀어서 빼내주시면 된답니다.
|
|
|

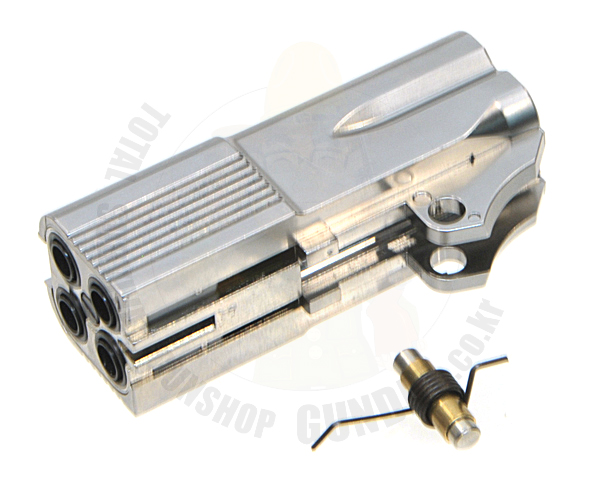

스프링까지 분리를 한다음 원래상태로 가조립을 해본 모습입니다.
|
|
|

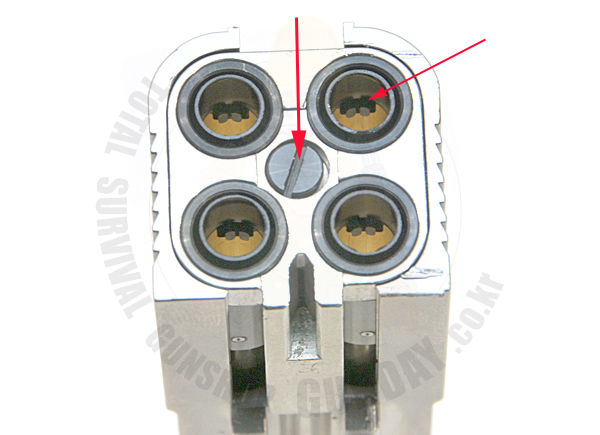

총열부분의 내개의 이너발렐 부분을 분리하기 위해서는 중앙에 있는 일자나사를 풀어주면 분리가 되며 챔버부분의 홉업부분은 투웨이 홉업으로 되어있으며 홉업돌기 부분이 총의 윗쪽부분에 있으므로 거꾸로 조립하지 않도록 주의하세요.
|
|
|

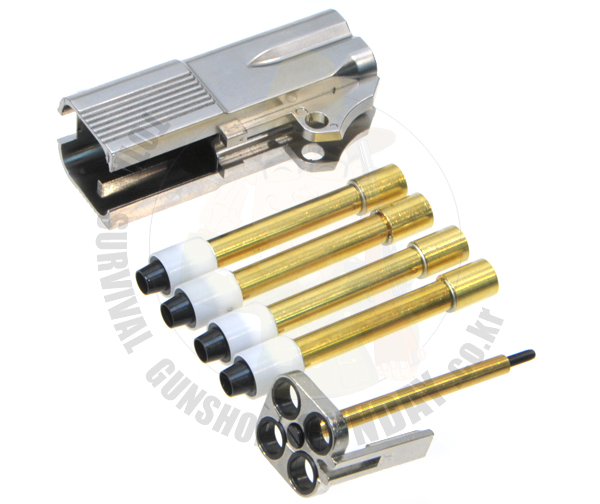

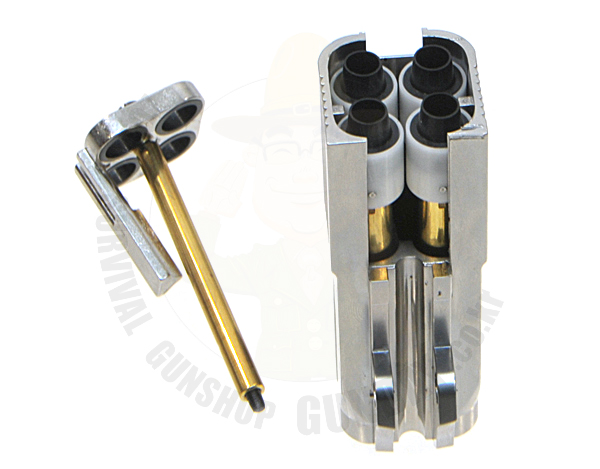

4개의 이너바렐이 분리된 모습입니다.
|
|
|

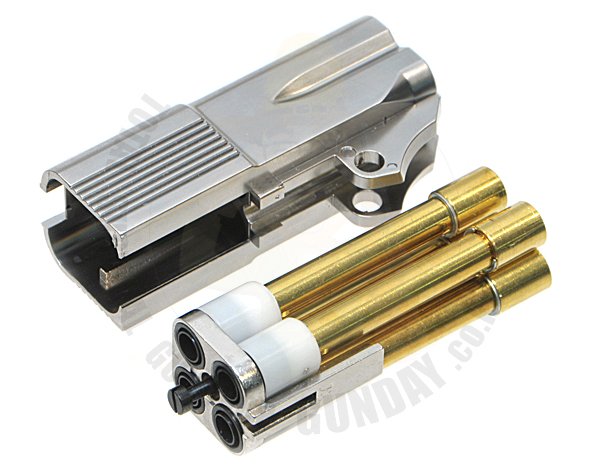

이너바렐은 아래위 두개씩 서로 핀으로 연결이 되어있으며 간단히 분리가 되며 필요한 경우가 아니면 두개씩 계속 붙여놓고 작업을 하시는것이 좋답니다.
|
|
조립시에는 이너발레을 먼저 조립을 한다음 덮개를 덮고 나사를 조여주시면 된답니다.
나사를 조일때에는 프라스틱에 나사가 조이므로 너무 강하게 조이면 나사산이 뭉게지므로 강하게 조이시면 안된답니다.
|
.jpg)
|
|
총열 부분의 스프링을 먼저 조립한 상태입니다.
|
|

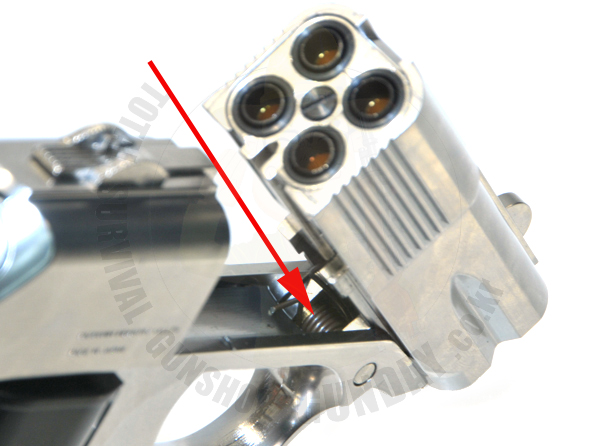

스프링의 한쪽끝은 화살표 방향에 먼저 위치시킨다음 핀이 들어갈수있도록 구멍을 맞춰주는 순서로 조립을 하시면 쉽게 조립이 된답니다.
임시 고정은 핀보다 작은 지름으로 위치를 고정하고 총열을 눕혀서 고정을 해놓은 상태에서 구멍이 정확히 일치하도록 해놓은 상태에서 원래의핀을 조립하시면 쉽게 조립이 될것입니다.
|
