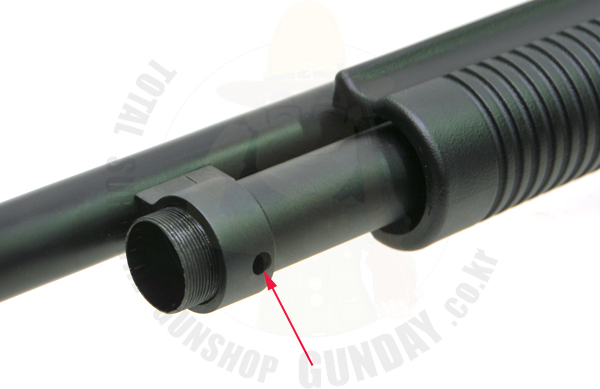

화살표의 구멍속으로 보시면 십자나사가 보이며 드라이브를 이용하여 나사를 풀어주시면 고정부분이 분리가 됩니다.
|
|

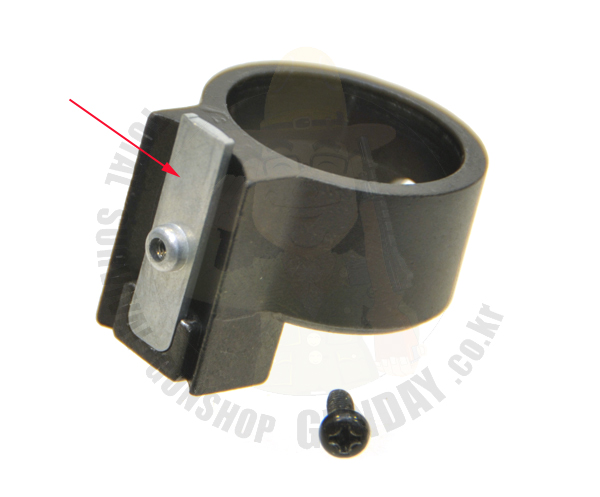

총열의 내부에 고정판의 결합모습입니다.
조립시 참고하세요.
|
|
|

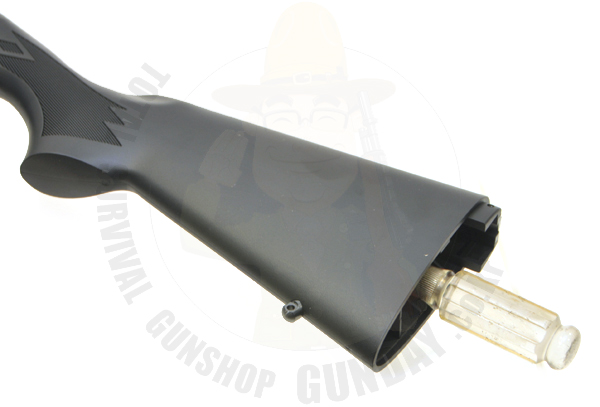

개머리판속의 스톡고정나사를 풀어줍니다.
|
|
|

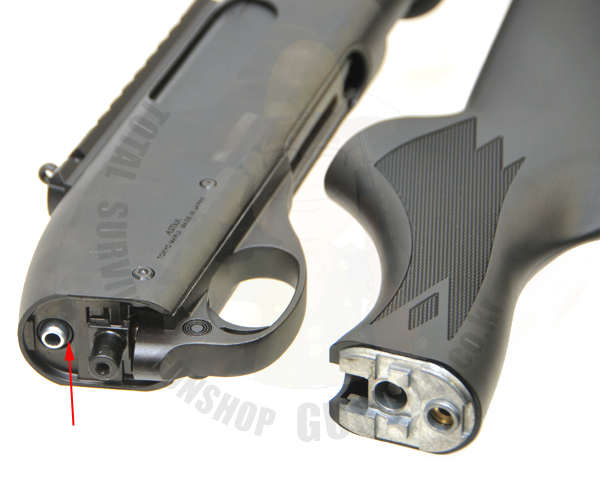

스톡이 분리된 모습이며 화살표부분에 고무오링이 있으므로 분리시 이탈이나 분실이 되지 않도록 주의하세요.
|
|
|

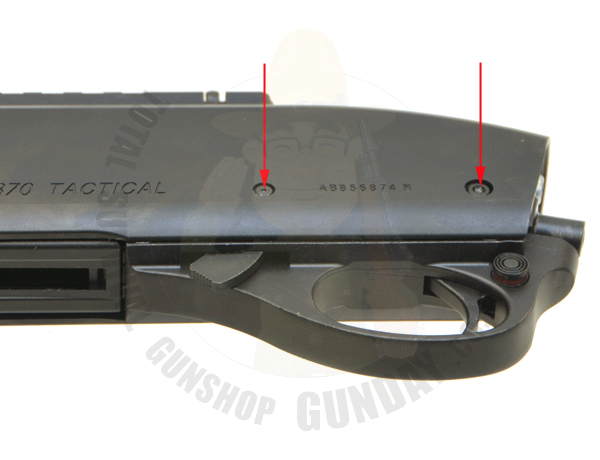

다음은 몸체부분을 분리할 차례이며 화살표부분의 핀을 분리합니다.
|
|
|

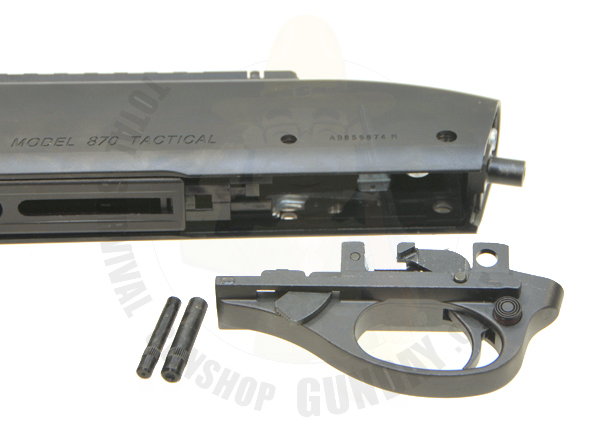

방아쇠 부분이 분리된 부분입니다.
|
|
다음은 총열부분을 잡고 몸체의 외부를 뒤로 당기면 커버부분이 분리가 됩니다.

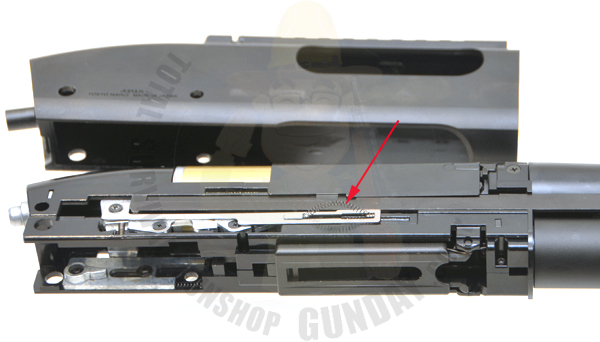

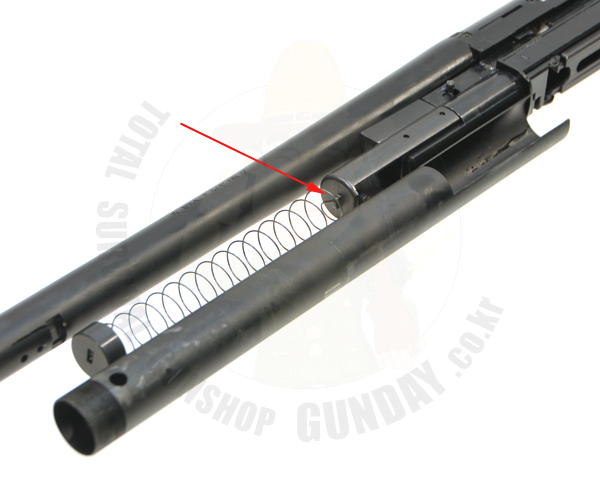

분리시 화살표의 스프링이 튕겨나오지 않도록 사진정도로 당기면 스프링을 손으로 잡아주면서 분리를 하세요.
|
|
|
스프링부분이 튕겨나오기 직전의 모습입니다.
|
|
|
|
|

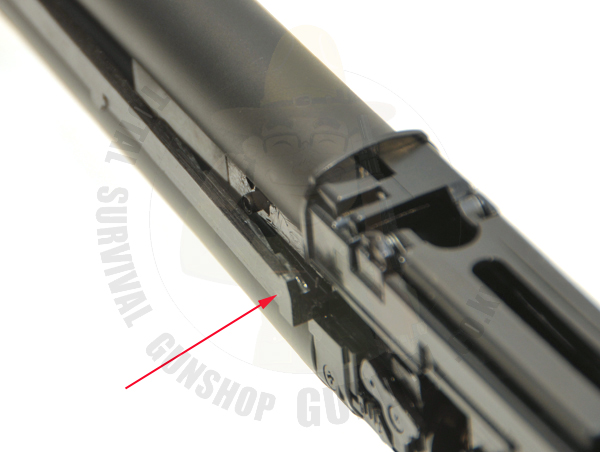

장전손잡이는 앞으로 분리가 되며 화살표처럼 옆으로 살짝 벌리면서 분리를 하시면 된답니다.
|
|
|
장전손잡이가 분리된 모습입니다.
|
|
|

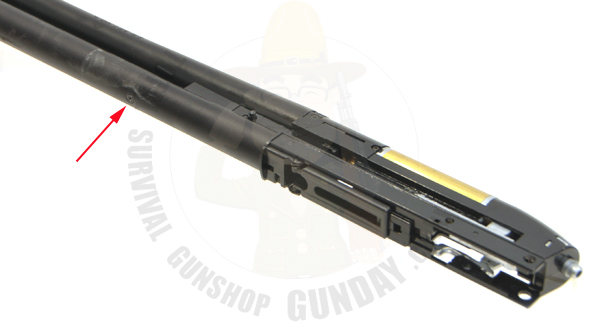

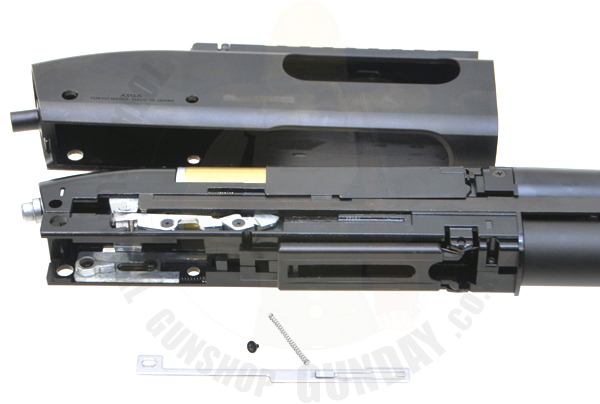

나사를 풀어줍니다.
|
|

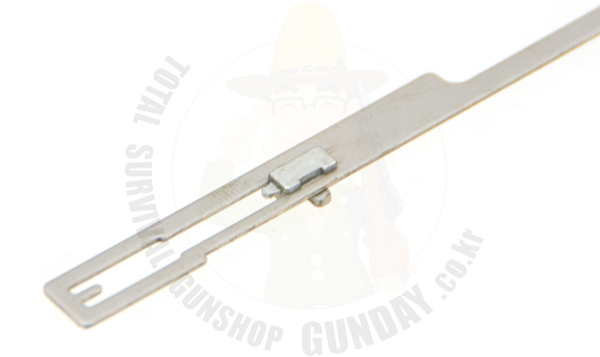

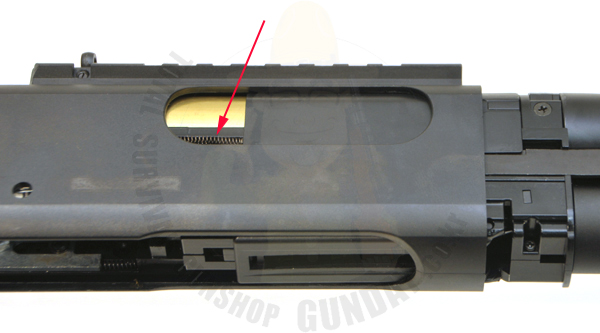

스프링은 화살표 부분에 고정이 되어있습니다.
조립시 스프링의 끝부분을 고리에 연결한후 조립하세요.
|
