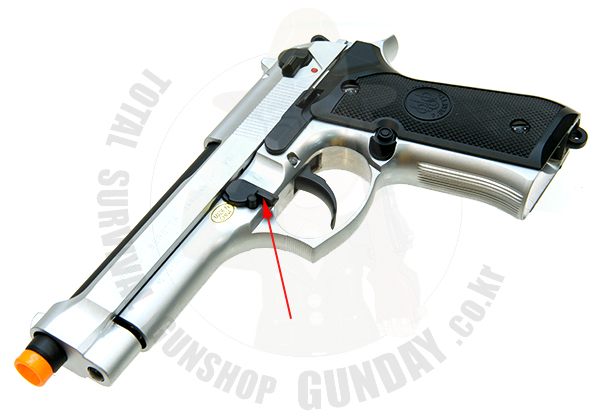

슬라이드의 분해는 화살표의 반대쪽 버턴을 누르고있는 상태에서
화살표의 분해버턴을 아래로 내린상태에서 스라이드를 앞으로 밀면
앞으로 분리가 됩니다.
|
|
분리된 슬라이드는 스프링과 가이드를 먼저 분리하고

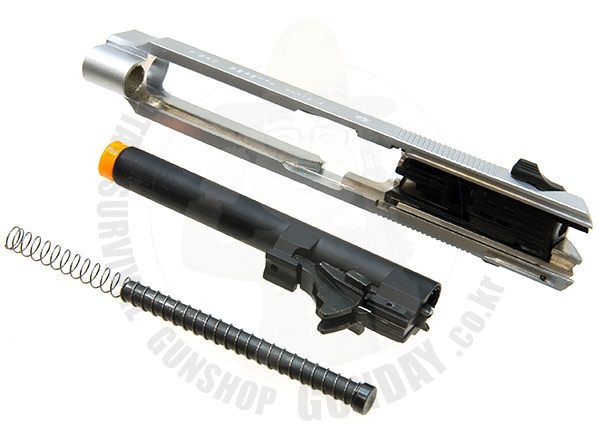

아웃바렐과 챔버를 동시에 분해를 하시면 사진처럼 분리가 됩니다.
|
|

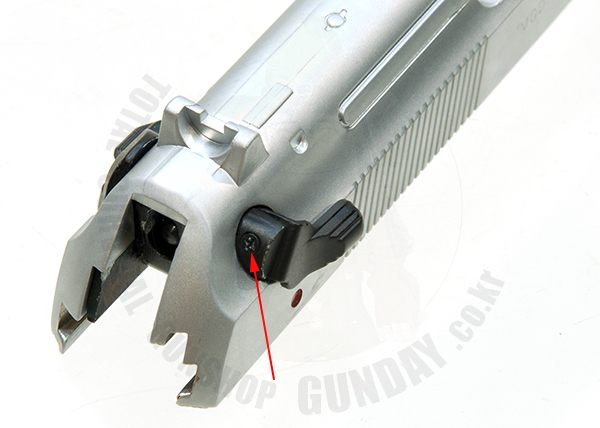

슬라이드의 안전레버 우측은 화살표의 나사를 풀고
옆으로 빼내면 분리가 됩니다.

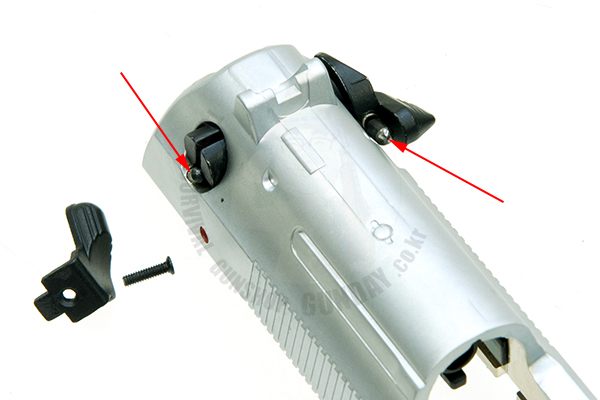

분리된 사진은 아래를 참고하세요.
|
|
안전레버의 좌측레버를 분리할때에는 화살표의 스토퍼가 튀어나올수 있으므로 주의하세요.
분실방지를 위해서 투명비닐속에서 작업을 하시면 편리합니다.
분리요령은 아래사진에서.....
|
|
|

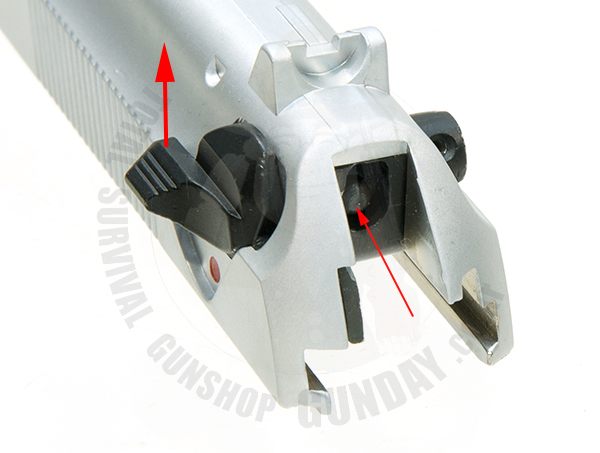

안전레버의 좌측부분을 분리하는 방법은 안전레버를 위로 올려주면 되는데.. 중앙부분의 돌출부위가 위로 올라가는것을 막고있으므로 살짝눌러준 상태에서 레버를 위로 올리면 아래사진처럼 분해위치로 올라갑니다.
|
|
안전레버는 사진처럼 살짝 위로 올려진 상태에서는 반대쪽에서 밀어주면 분리가 됩니다..

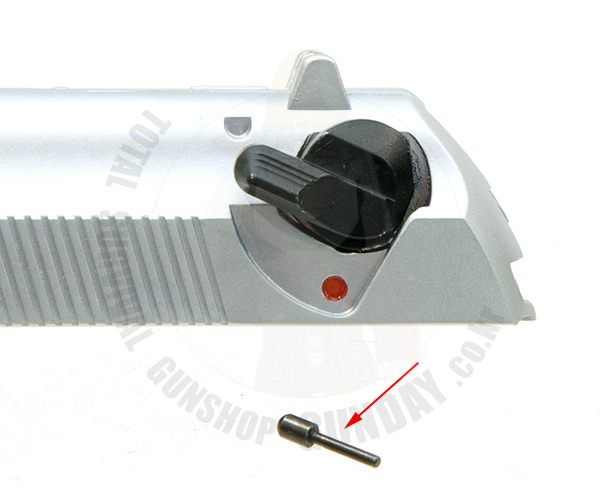

이상태에서 튕겨나오는 스토퍼의 모습이며 조립시에도 이위치에서 밀어넣어주면서 레버를 아래로 내려주면 되는데.. 밀고있는 도구가 이탈되면 튕겨나가므로 투명비닐속에서 작업하실길 추천합니다.
|
|
|

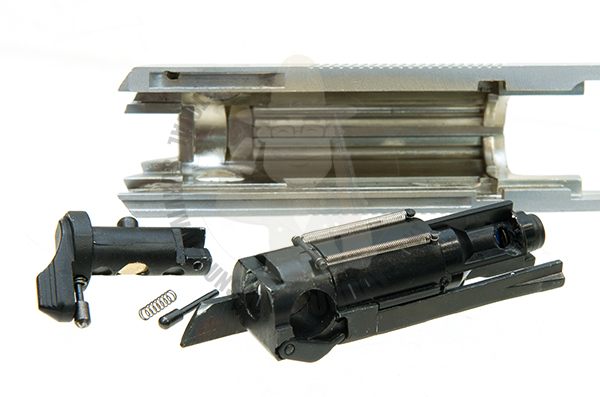

안전레버가 빠진상태에서는 실린더 뭉치 전체가 간단히 분리가 됩니다.
|
|
|

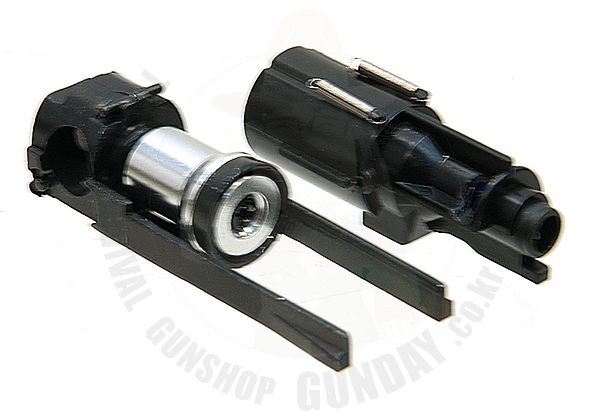

실린더뭉치의 피스톤 부분과 실린더 부분입니다..
|
