차세대 M4의 홉업고무 장착방법입니다.

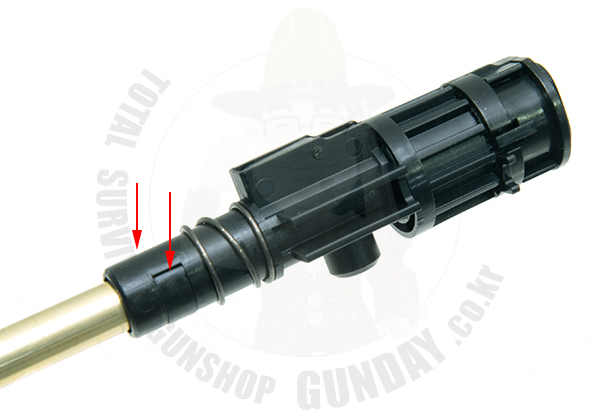

먼저 바렐과 챔버부분을 고정하는 C링을 분리합니다.
분리는 화살표방향으로 동시에 밀어주면 분리가 됩니다.
주의 !
C링은 프라스틱 재질이므로 벌려서 분리를 하면 부러질 수 있으므로 양쪽끝단을 밀어서 분리를 하셔야 합니다.
|
|

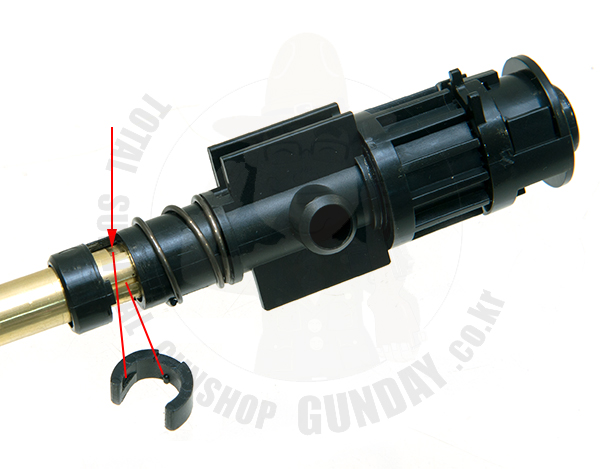

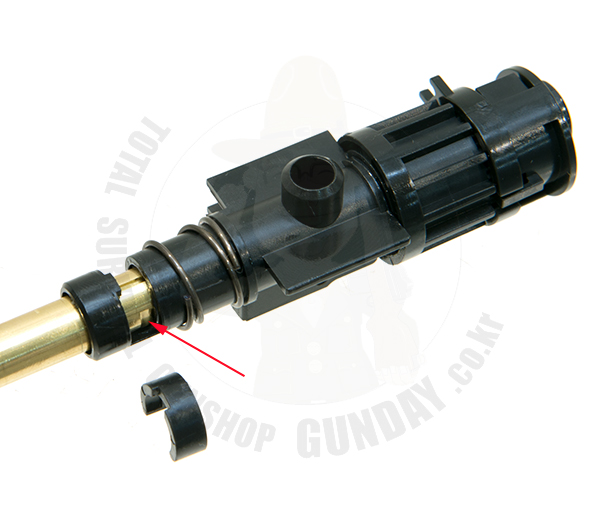

C링을 분리한 모습입니다.
고정되는 부분은 선으로 연결해놓았으므로 조립시 참고하세요.
그리고 화살표부분의 홈부분이 현재 위치에 있어야 챔버에 바렐이 고정이 되므로 조립시 위치 확인해주세요.
|
|

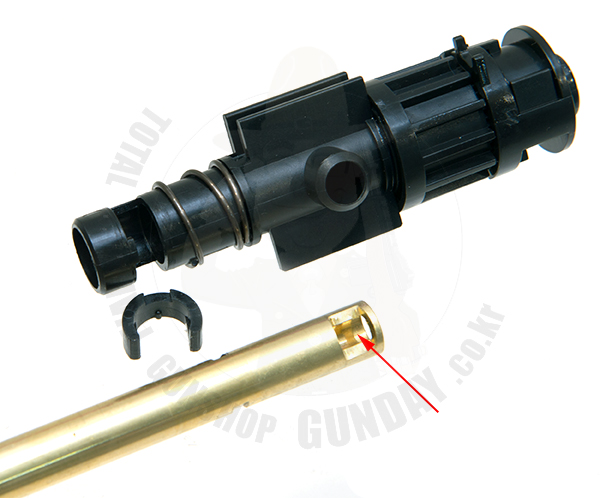

바렐이 분리된 모습입니다..
화살표 부분이 홉업을 조절하는 고무부분이 바렐속으로 내려갈수있는 공간입니다.
|
|

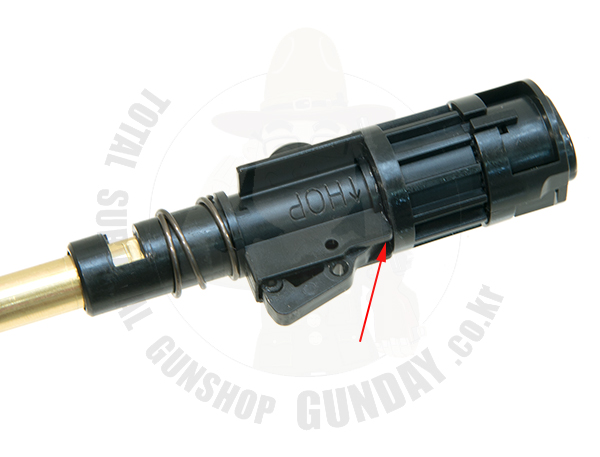

다음은 홉업돌기를 장착하는 부분을 분리하기 위해서
화살표의 핀을 밀어서 분리합니다.
|
|
|

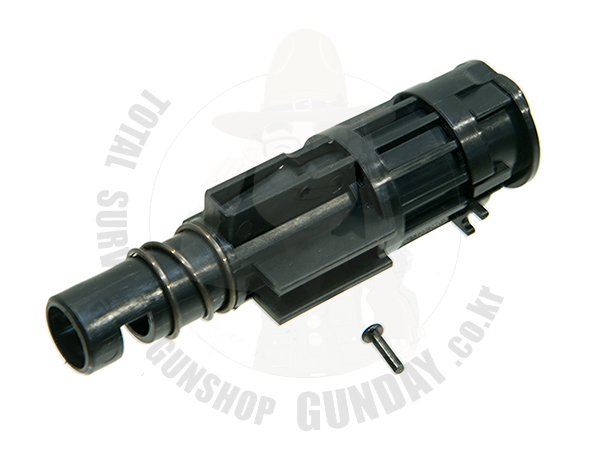

핀을 분리한 모습입니다.
|
|
|

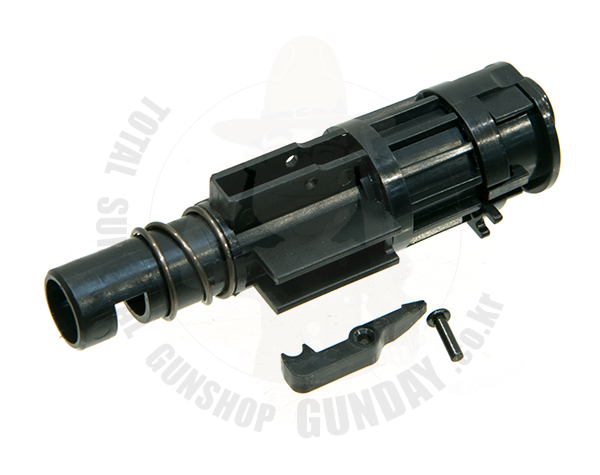

다음은 돌기를 눌러주는 지래대를 꺼집어낸 모습입니다.
|
|

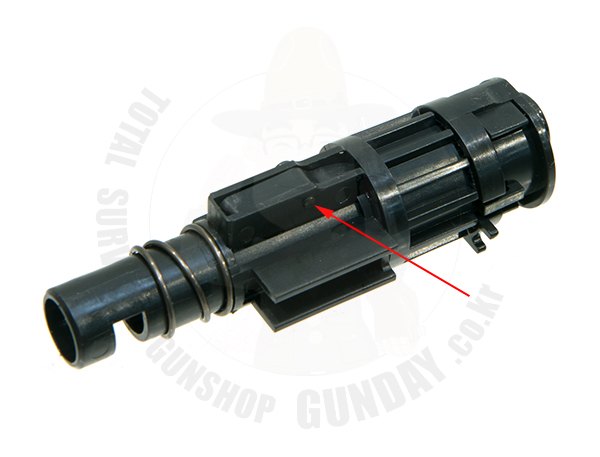

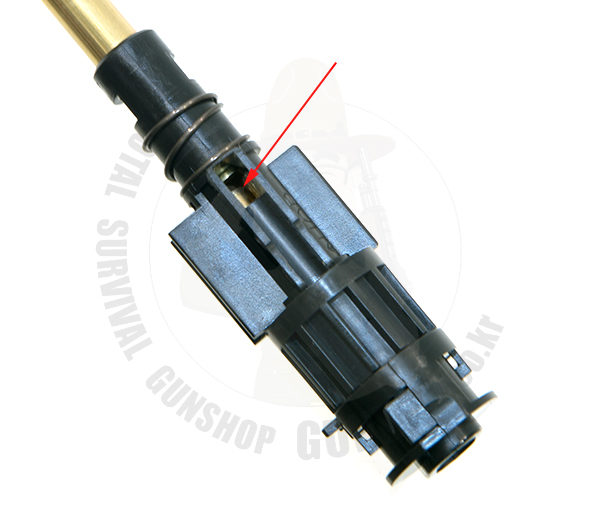

홉업고무를 장착하지 않은 상태로 홉업돌기가 들어가는 부분이며
홉업고무가 없다면 돌기는 바렐속으로 흘러들어가는 구조입니다.
|
|

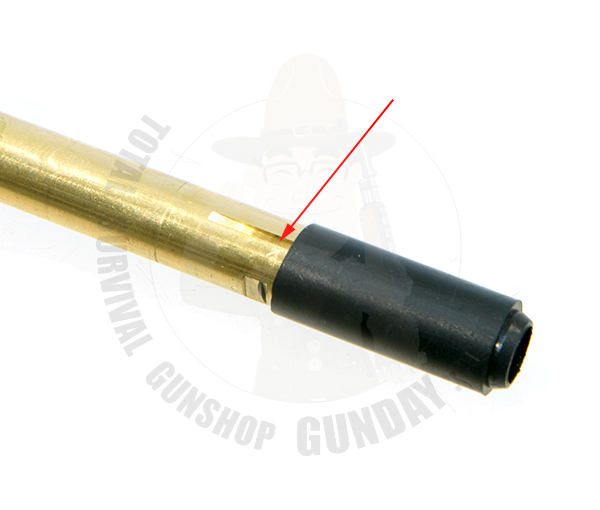

바렐에 홉업고무를 장착한 모습으로
바렐과 홉업고무는 홈과 돌출부분이 있으므로 서로 일치시켜서 조립을 해주시면 된답니다.
|
|
챔버에 바렐을 밀어넣는 모습입니다.
이때 고무와 챔버가 빡빡하게 들어가므로 건오일(WD는 절대안됨, 고무재질에 발라도 되는 오일이어야함)살짝 발라주면 미끄러워지므로 조립이 쉬워진답니다.
오일이 없다면 침이나 물이라도 발라서 마찰을 줄여주세요.
|
|

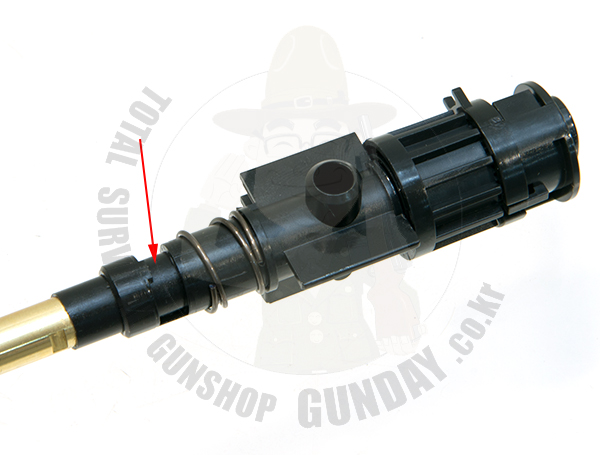

바렐은 고정을 하는 홈부분이 사진처럼 보이면서 사진상의 우측에 위치할때까지(끝까지) 넣어주시면되며 마찰로 고무가 튀어나오면 C링을 조립할때 방해를 하므로 마찰로 고무가 늘어나지 않도록 하셔야 한답니다. 그래도 튀어나올경우에는 고무를 잘라서라도 고정프라스틱이 조립이 잘되도록 해주셔야 한답니다.
C링은 지금상태에서 조립을 하면되며 바렐의 일자 홈부분이 정면중앙에 보이는 상태에서 위에서 밀어넣어주시면 조립이 되며 한부분이라도 튀어나오지 않고 주변과 자연스럽게 일치하도록 조립을 해주시면 된답니다.
|
|
|

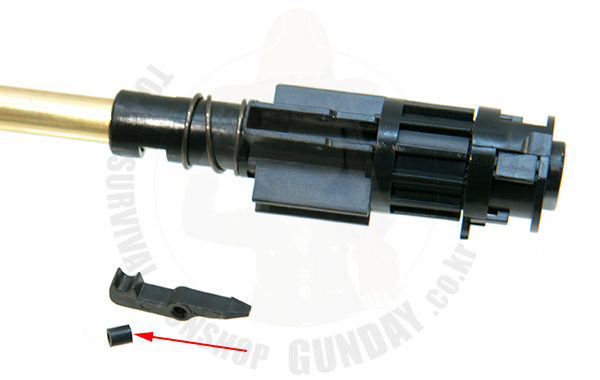

다음은 화살표의 완충고무를 조립할 차례입니다.
|
|

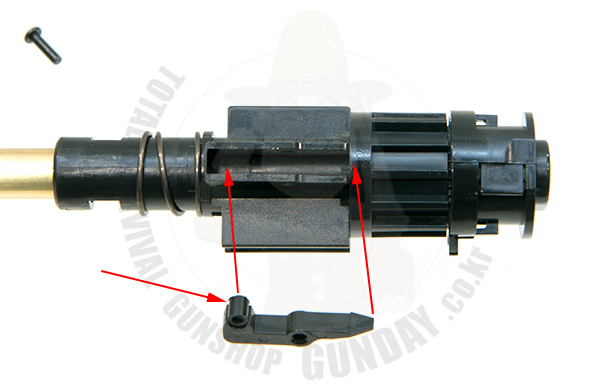

완충고무와 지래대는 사진과 같이 결합이 되며
챔버에는 뒤집혀서 조립이 되는 상태입니다.
|
|
|
고무와 지래대를 조립할때에는 화살표부분을 먼저 넣어준다음 핀을 넣을 구멍부분이 일치하도록 밀어넣어주시면 된답니다.
|
|

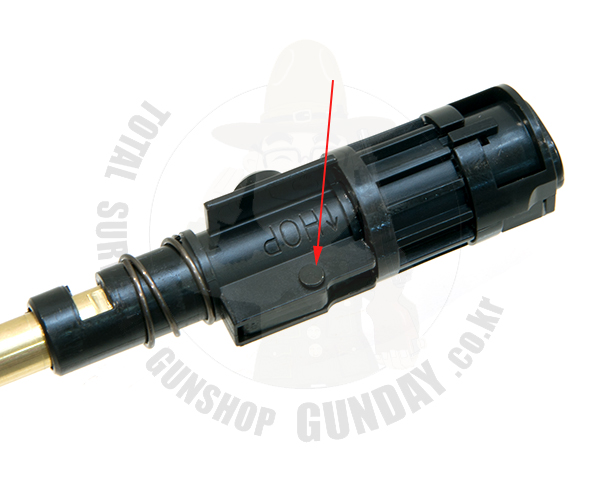

다음은 핀을 결합한 상태로 조립이 끝난 상태입니다.
앞부분의 바렐고정 부품은 앞의 설명에서 조립을 하시면되며
사진처럼 아직조립이 안된 상태라면 지름 조립을 해주시면 된답니다.
|
