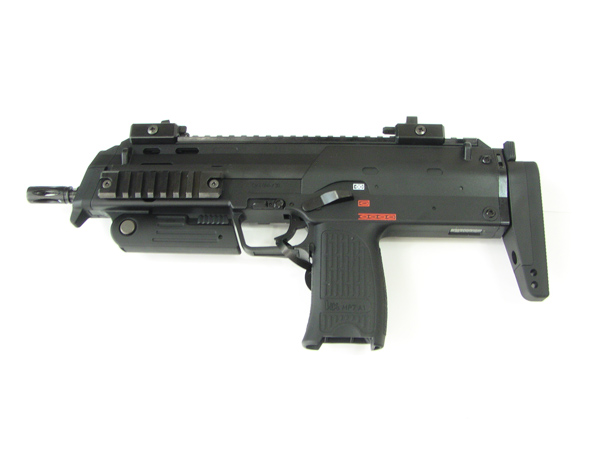

지금부터 mp7을 기어박스 빼네는것 까지만 기본 분해해 보겠습니다.
|
.JPG)
|
|

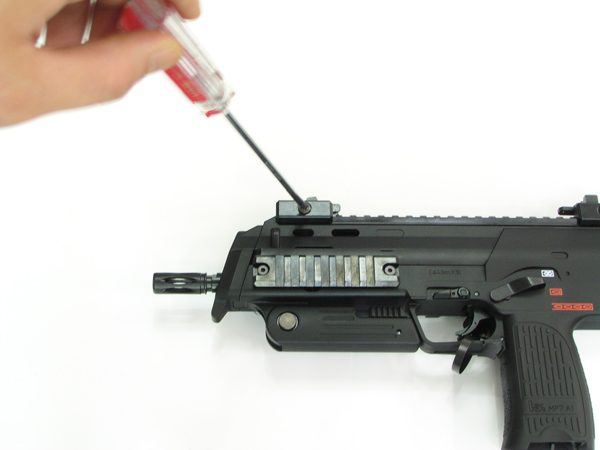

우선 프론트사이트를 십자드라이버로 빼네면 숨어있는 육각 나사가 나옵니다! (밑에계속)
|
.jpg)
|
|
1,2,3,4번에 육각 나사가있는데 여기서 유의할점 3번은 공갈나사 입니다 절때 돌리실 생각하시면 안됩니다 1번 2번 4번을 육각렌찌로 돌려빼주시면~(밑에계속)
|
.JPG)
|

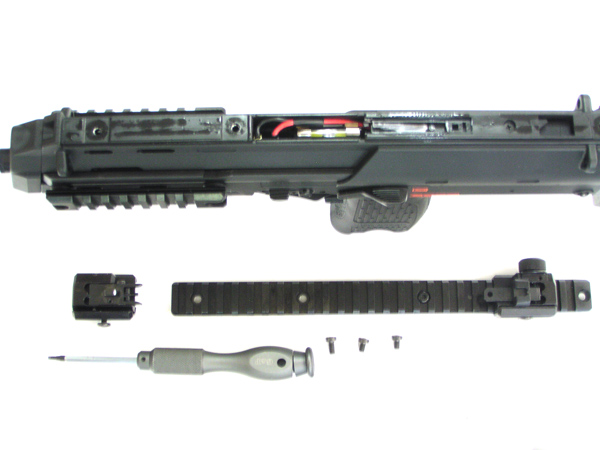

요렇게 상부 레일이 빠져나옵니다 3번 렌찌는 그냥 레일에 달려있죠!
(밑에계속)
|
.JPG)
|
|

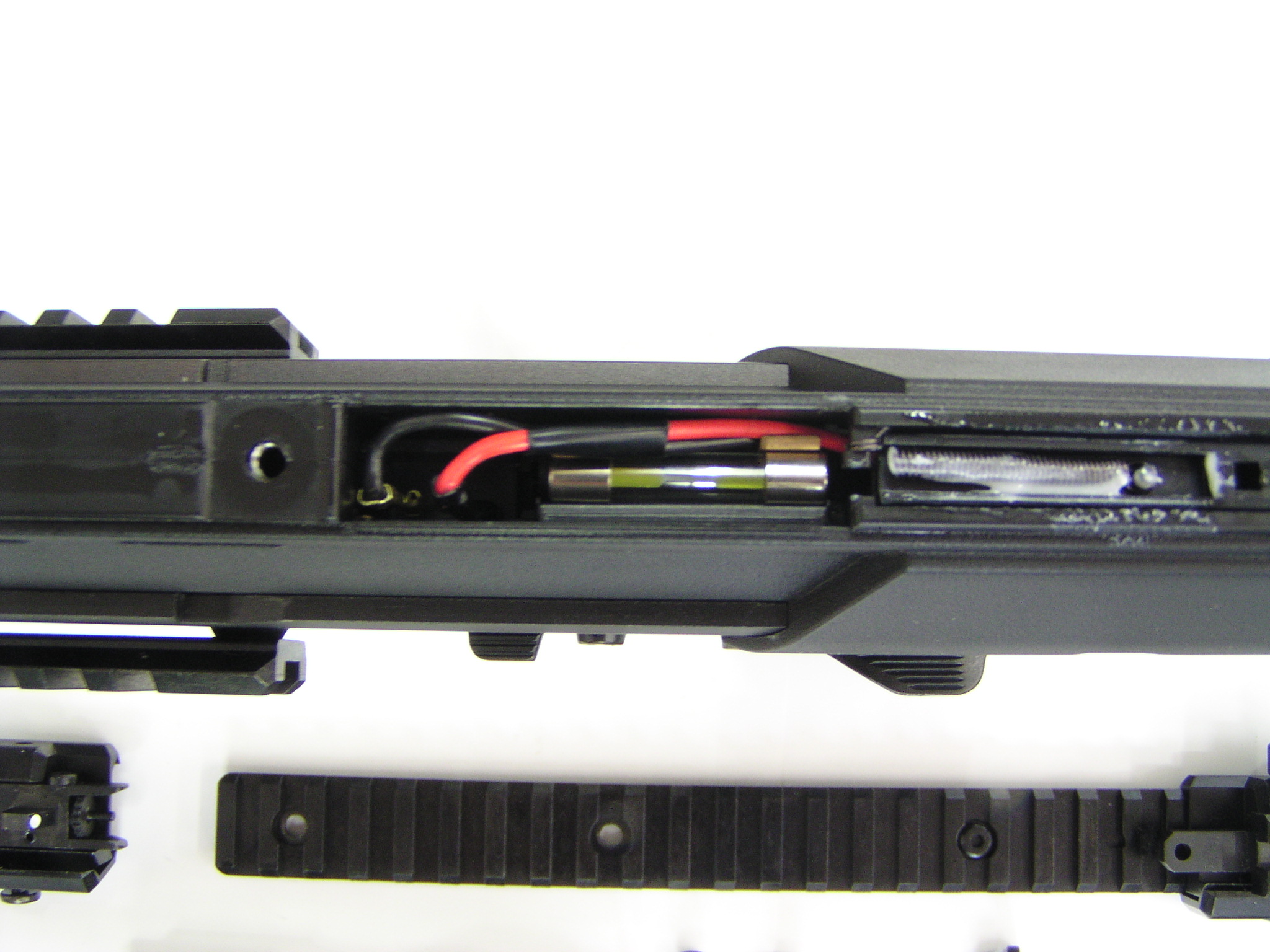

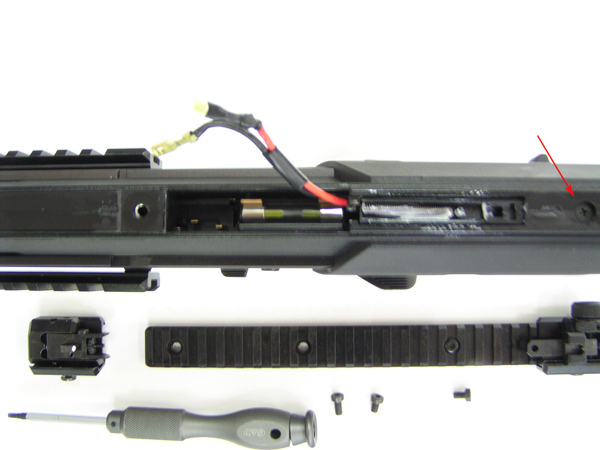

레일을 들어네고 자세히 보시면 요기 휴즈도있고 전선도있습니다.
|
.jpg)
|
일단 짹을 뽑아주세요 그래야 기어박스가 빠집니다.
기어박스랑 전선이랑 연결되어 있답니다 그리고 오른쪽 (화살표) 나사를 풀어줍니다(밑에 계속)
|
.JPG)
|
|

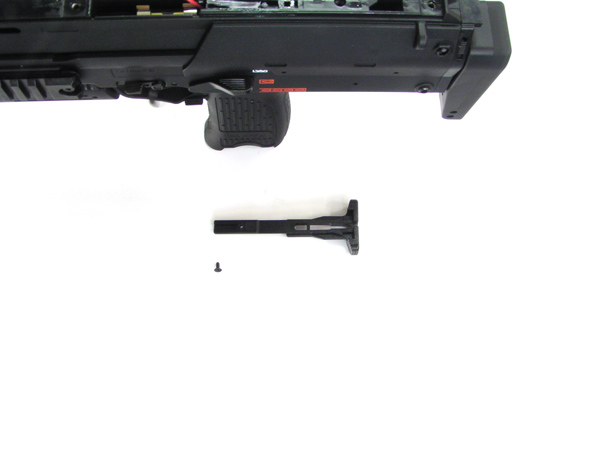

그다음 장전레버를 뒤로 뽑으면 장전레버가 빠집니다!
|
.JPG)
|
|

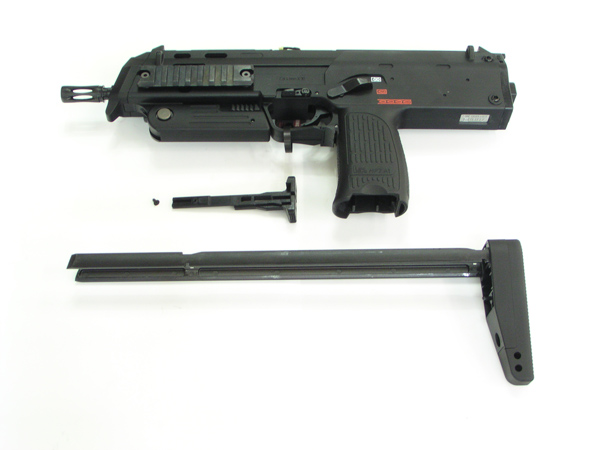

그리고 스톡을 뺄때는 양쪽에 있는 스톡 조정 레바를 밑으로 꾹내린 상태에서 스톡을 뒤로 빼면 요렇게 완전히 빠져 나옵니다(밑에 계속)
|
.JPG)
|
|

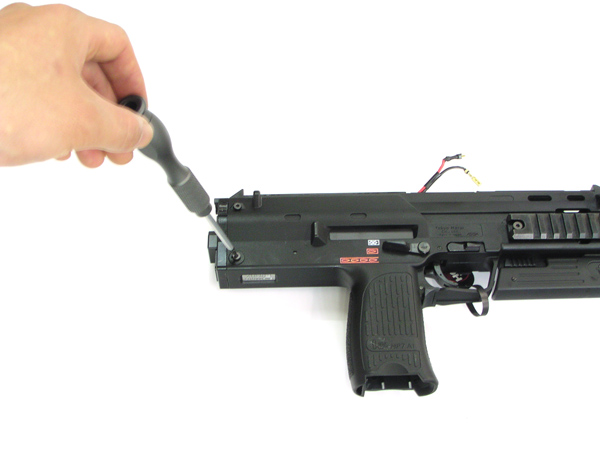

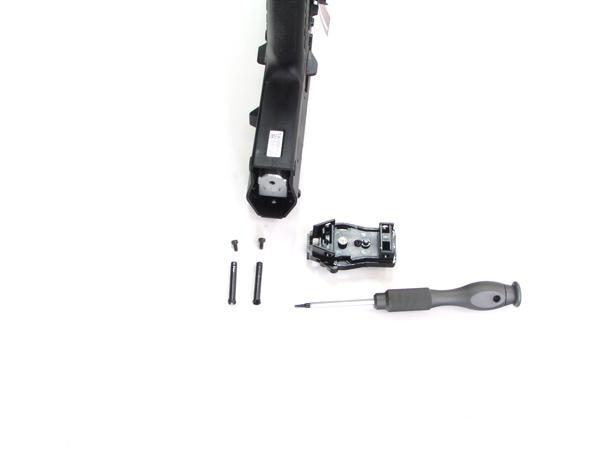

뒷뚜껑을 잡고있는 육각 나사를 두개다 풀어주고 반대편에 핀을 뽑아주면(밑에 계속)
|
.JPG)
|
|
요렇게 뒷뚜껑이 빠집니다!
|
.JPG)
|
|

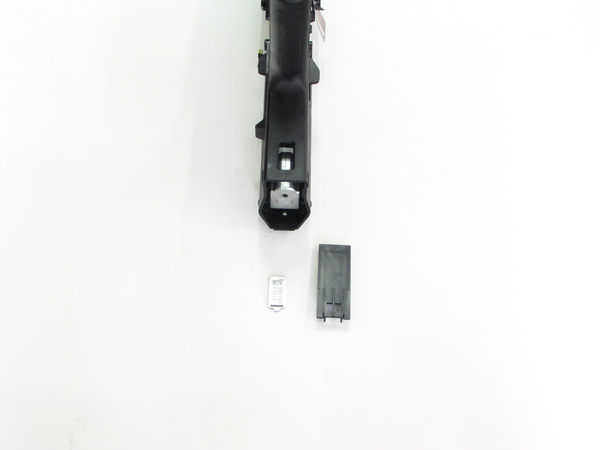

그다은에 기아박스 밑에있는 요두가지 은색이랑 검정 을빼주면(밑에계속)
|
.JPG)
|
|

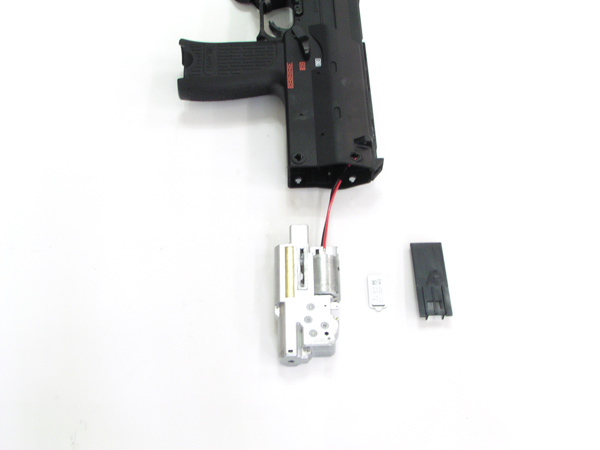

기어박스가 쭉빠집니다 뺄때 전선조심!
|
.jpg)
|
|

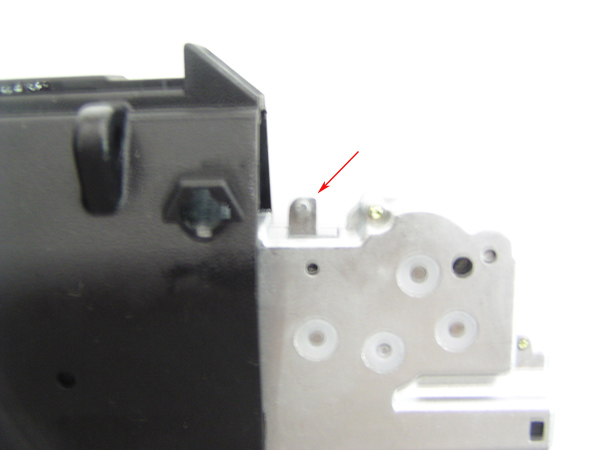

그리고 다시조립할때 유의점 일단 전선을 위로 잘빠져나오게 알맞게 구부려줍니다 그리고 화살표 부분이 내부셀렉터 와연결이 되도록 잘넣어줘야 합니다(.화살표부분)
|
.jpg)
|
요렇게 셀렉터랑 연결되야합니다.(화살표)
지금까지 설스미스 였습니다. 감사합니다!
|
