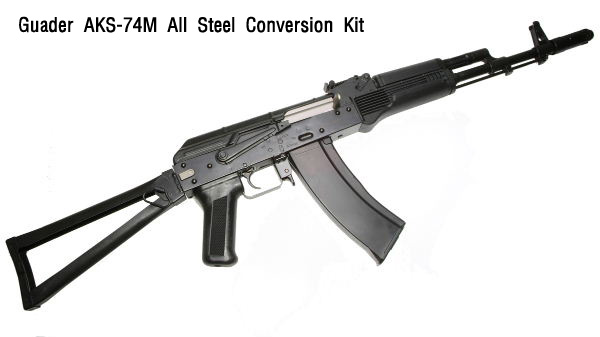

홍콩 Guader 제 AKS74M 에 대하여 알아보겠습니다. 홍콩의 Guader 사는 Intruder Shop이라는 브랜드 네임으로도 잘 알려져 있으며, 최근 대만 G&G, 베가포스 컴패니 그리고 홍콩의 클래식 아미 사에서 AK 관련 제품을 생산하기 이전에 AK 관련 각종 옵션 및 컨버전 키트를 공급해온 유일한 회사이기도 합니다.
|
|
|

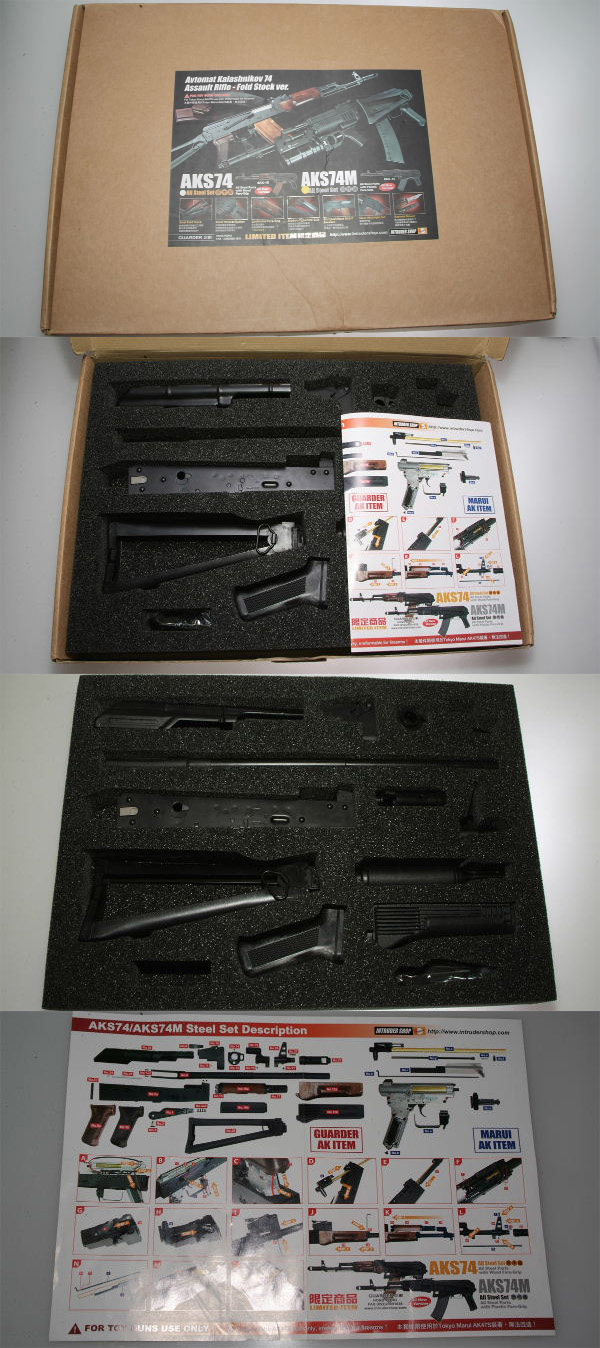

Guader 제 AKS74M 키트의 박스와 내부 구성 그리고 부품과 매뉴얼 사진입니다. 포장은 충실하게 되어있고 매뉴얼 역시 외국어에 대한 지식이 없이도 쉽게 사진을 보며 따라서 할 수 있게 쉽게 되어있습니다.
|
|
|

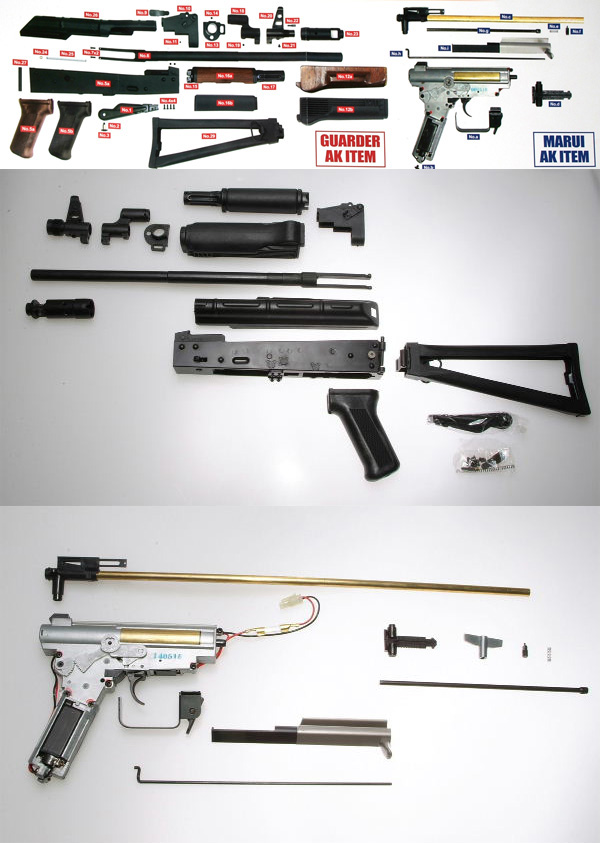

매뉴얼에 명시된 부품을 Guader(이하 가더)와 Tokyo Mauri(이하 마루이) 부품을 정리해 보면 위의 사진과 같이 요약이 됩니다. 단 가늠쇠의 경우 조립하는 툴이 마루이 전동건 구입시 동봉되어 있으므로 그 툴을 이용하셔야 편리하게 조립하실 수 있습니다.
|
|

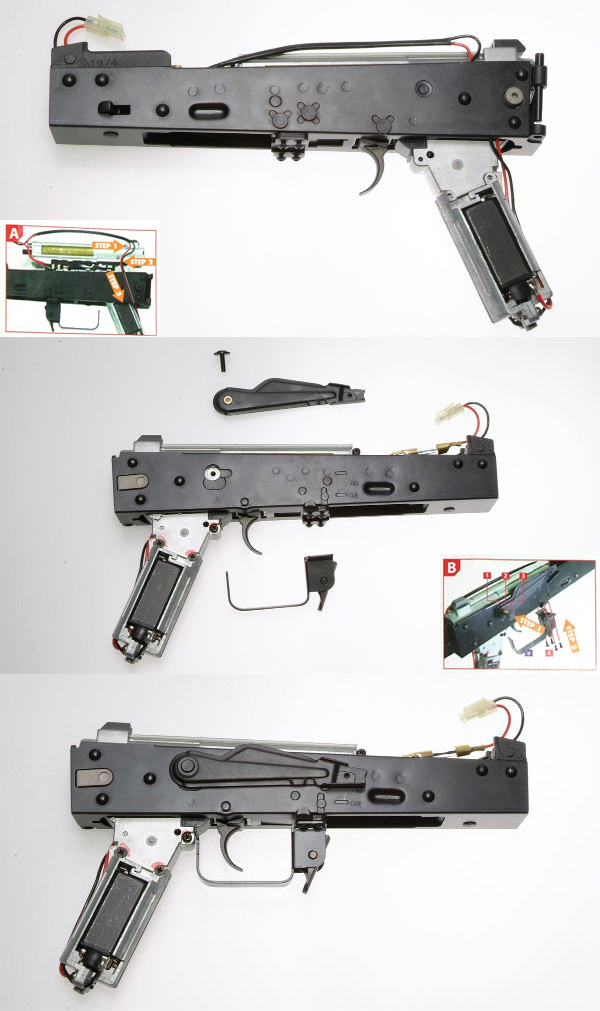

그럼 먼저 리시버 본체와 기어박스부의 조립을 하여보겠습니다. 조립 매뉴얼 상의 A와 B 부분이며 예전 아카데미과학의 AKS-74U와 동일하게 기어박스 끝 뒤에 있는 작은 돌기를 니퍼로 제거해주셔야 합니다.
< 조립 과정 >
A : 배선의 방향을 매뉴얼에서 지시한 대로 측면으로 해주셔야만 단선의 우려를 방지할 수 있습니다.
B : 조립에 드라이버가 아닌 렌치를 이용한다는 점과 셀렉터 고정 나사가 머리가 없는 나사이므로 잘 조여주셔야 한다는 점을 유의하시기 바랍니다.
|
|
|

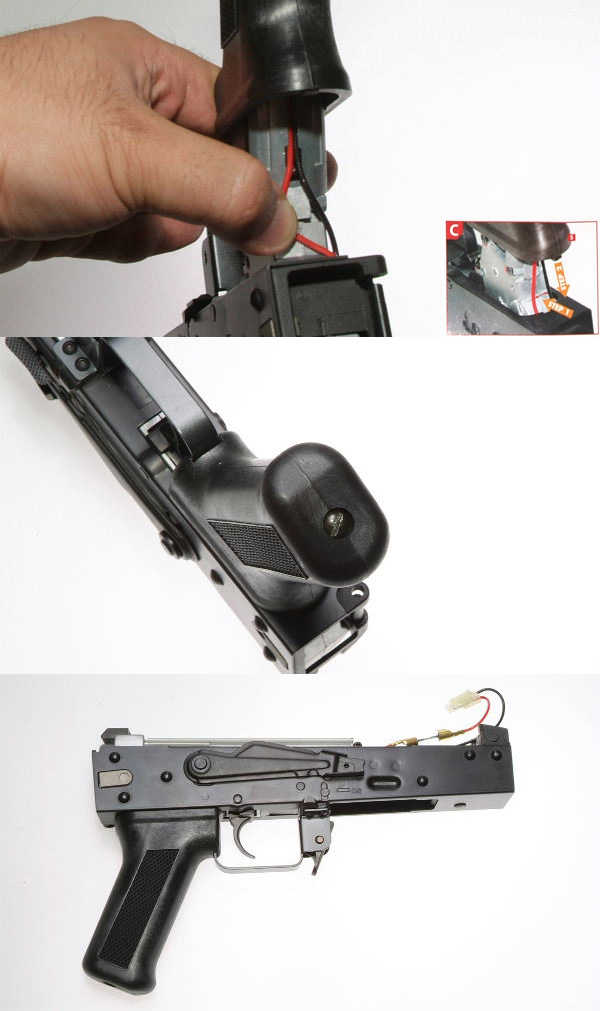

C : 손잡이 조립시에 특히 +/- 배선이 같은 방향으로 치우치지 않고 손잡이 내부의 모터부의 좌우로 갈려서 조립되도록 하여 손잡이를 결합하고 하부의 일자 볼트를 조여서 조립을 완료하면 리시버 하부에 대한 조립은 완료 됩니다.
|
|

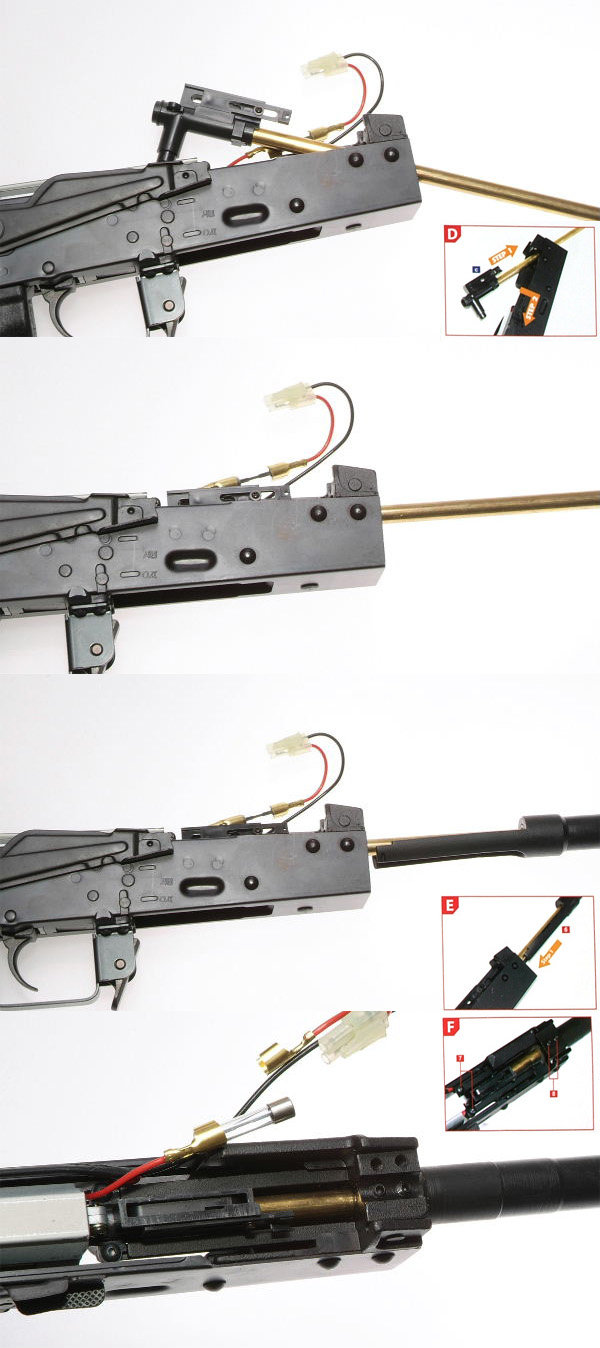

D : 마루이 AK의 챔버와 바렐을 바렐 끝을 앞으로 리시버 앞쪽 구멍으로 넣은 다음 뒤로 집어 넣어 기어박스와 호프업 챔버가 밀착되도록 조립합니다.
E : 아웃 바렐을 리시버 앞으로 하여 밀어 넣어 조립합니다. 조립할때 호프업 챔버가 파손되거나 하지 않게 먼저 이너바렐, 호프업챔버를 아웃 바렐과 결합하여 해당하는 볼트 2개를 렌치로 조여 준 다음 조립하면 안전하게 결합 할 수 있습니다.
F : 아웃 바렐을 고정하는 부품은 리시버에 이미 부착되어 있으므로 해당하는 무두나사 2개를 렌치로 풀어 낸 다음 부착 위치에 조여주면 고정은 완료됩니다.
|
|

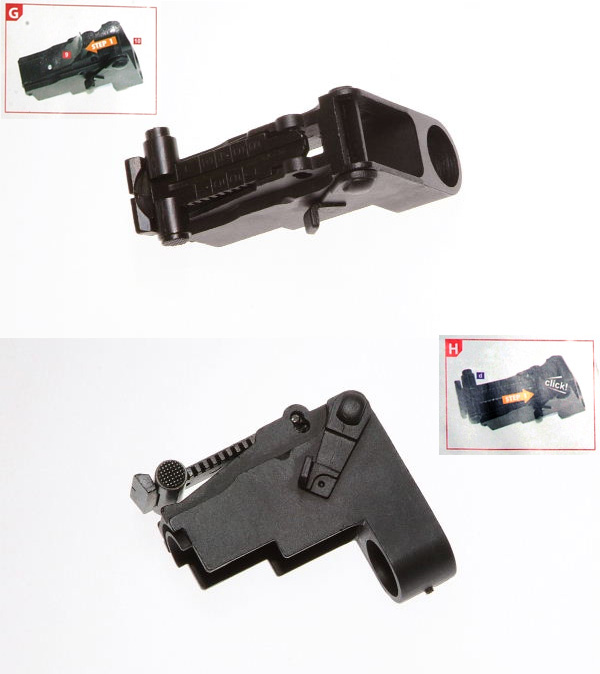

G : 부품에 같이 동봉된 판 스프링을 매뉴얼과 같이 끼워넣습니다.
H : 마루이 순정 가늠좌 부품을 파인 홈에 따라 밀어넣으면 '딸깍' 하는 소리와 함께 조립이 완료됩니다.
|
|

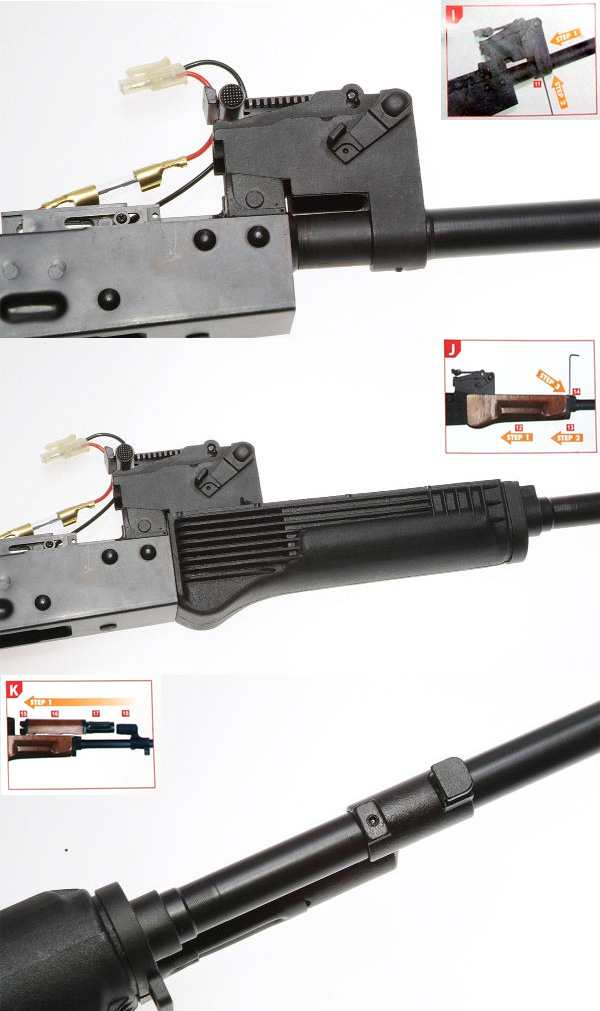

I : 가늠좌 부분을 조립합니다. 하단의 무두나사를 풀어 조립한 다음 다시 조여서 고정시켜 줍니다.
J : 순서대로 부품을 조립하고 바렐 끝쪽의 슬링 고리 부품에 있는 무두나사를 조여서 고정합니다.지금까지 사용하던 렌치와 사이즈가 다른 렌치이므로 무두나사 크기를 확인하여 조립합니다.
K : 순서대로 부품을 조립하고 부품 하단쪽 무두나사를 조여서 고정하면 완료됩니다.
|
|

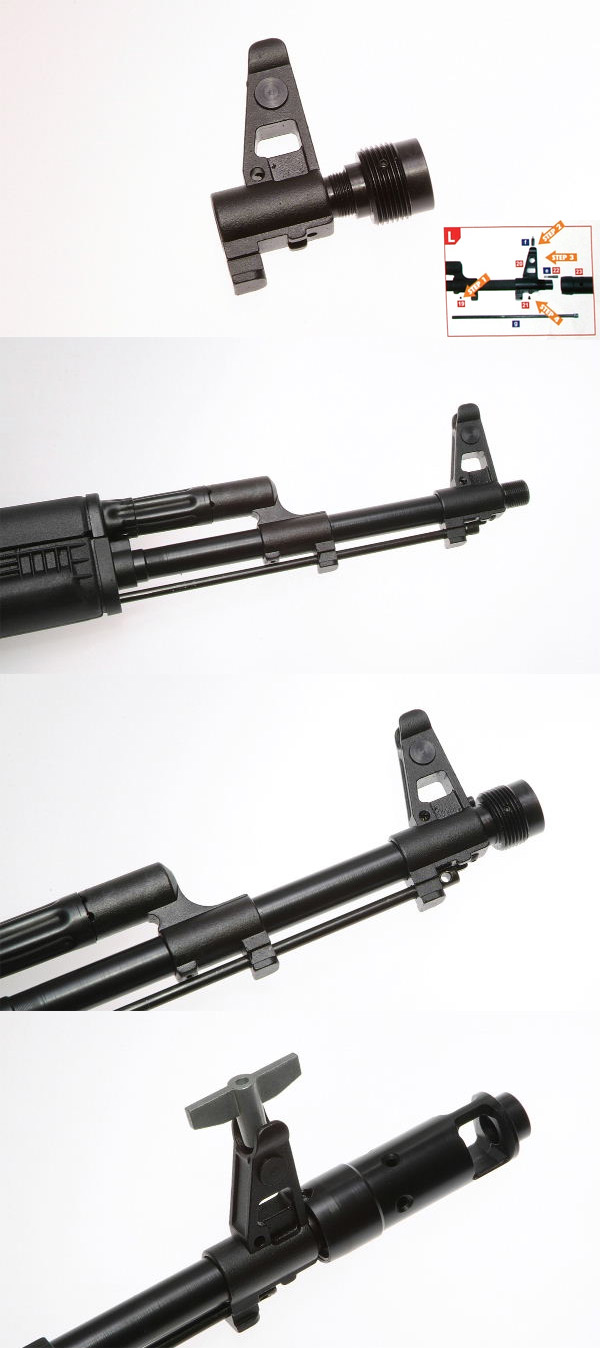

L : 가늠좌와 가스활대 부를 조립합니다. 순서에 따라 조립하면 되며 약간의 팁을 설명 드리겠습니다. AK74 류에는 기존 AK47/AKM과 다른 소염효과를 높이기 위하여 좌우로 구멍이 난 소염기를 채용하고 있습니다. 이 부품이 2개의 부품과 한개의 무두나사로 고정 되어 있는데 먼저 이 고정된 무두나사를 풀고 M14 볼트의 내경을 가지면서 소염기와 결합되는 나사 부품을 먼저 빼내고 조립을 완료한 후 소염기 부분을 완료하셔야만 조립을 원할히 하실수 있습니다.
또한 하부 가스활대의 경우 가늠쇠 뭉치를 조립하기 전 먼저 끼워 넣은 다음 하부의 볼트를 렌치로 조여주시면 조립이 편리합니다.
|
.jpg)
|

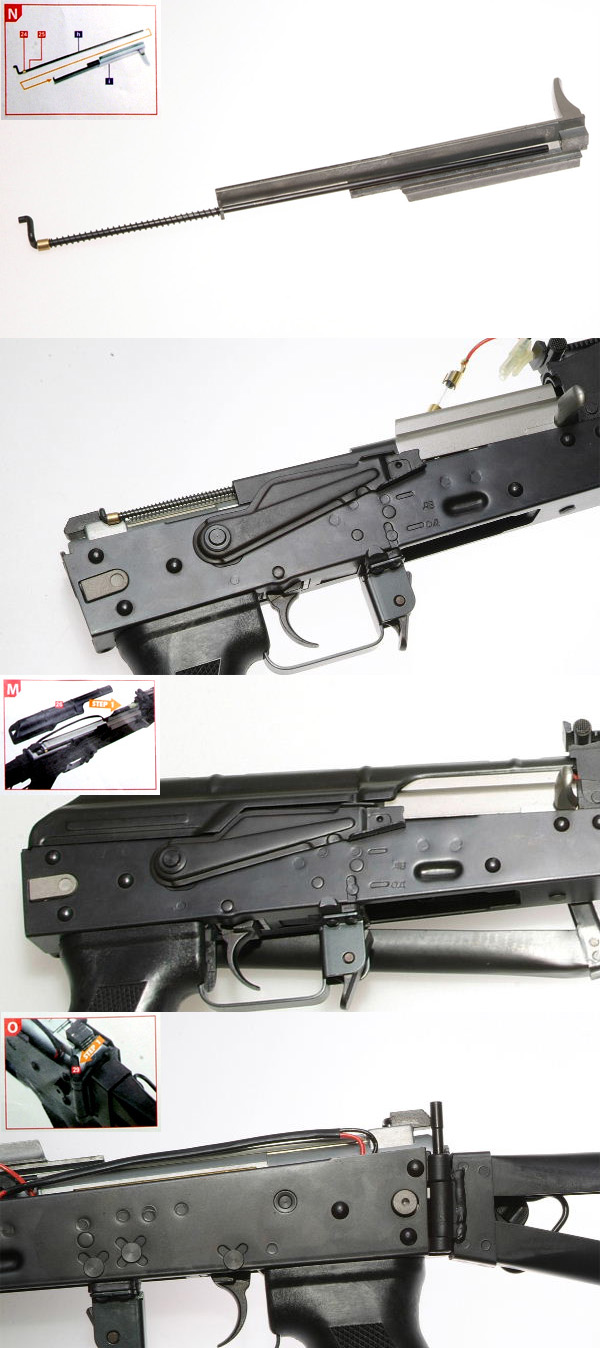

M : (사진 상에는 N으로 명기되어 있으며 가더 사의 인쇄 실수임) 노리쇄 뭉치 손잡이를 사진과 같은 순서로 조립하여 가늠좌 부분의 구멍에 일치시켜 사진과 같이 조립한다.
N : (사진 상에는 M으로 명기되어 있으며 가더 사의 인쇄 실수임) 리시버 상단 커버를 조립한다. 실제 스톡의 조립을 마치지 않았으므로, 이런 식으로 조립한다는 설명으로 참조할 것.
O : 스톡의 핀을 일단 빼낸 다음 스톡을 결합하고 핀을 다시 고무망치 등의 제품에 상처를 주지 않는 도구를 이용하여 강하게 재결합 하면 조립 과정은 완료 됩니다.
< 주 의 사 항 >
이 키트는 기본적으로 마루이 AK47S를 이용하여 만들어진 키트이므로 배선 관계에 있어서 AK47S를 사용하시는 것이 가장 좋으며, 키트 자체가 스틸 재질이기 때문에 합선의 위험을 줄이기 위해선 마루이 순정에선 그냥 조립되어 있는 퓨즈를 수축튜브 등을 이용하여 절연 처리하여 주시는 것이 좋습니다.
|
.JPG)
|
|

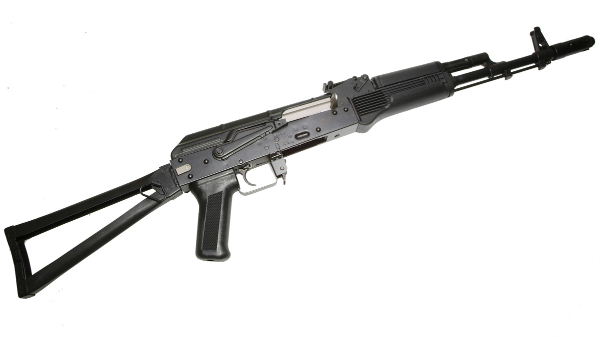

조립이 완료된 사진입니다. 상당히 마무리와 품질이 뛰어난 키트로 개인적으로 무척 마음에 들었습니다.
|
|
|
고증에 충실한 AK74스타일의 탄창을 부착한 사진입니다. 탄창은 아카데미과학제의 AKS-74U 탄창으로 발매가 되면 아주 저렴한 가격에 기존 대만제 74스타일 옵션 탄창 대용으로 요긴할 것으로 보입니다.
|
|

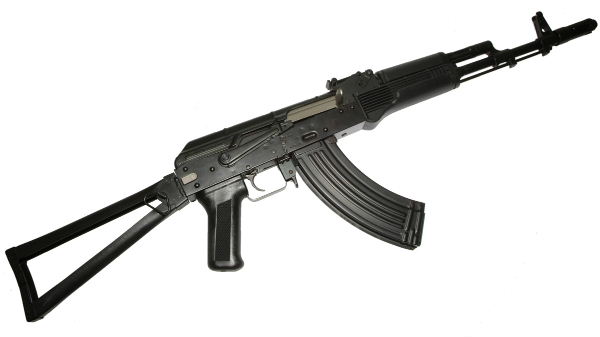

소염기가 AKM 스타일로 바뀌면(사진에는 반영되어있지 않습니다.) AKMS 스타일로 재현이 가능합니다. 단순히 탄창만 M43 탄용의 AK47 탄창을 쓰실수 있기 때문에 마루이 AK에 포함된 노멀탄창이나 옵션의 연사탄창 모두를 편리하게 사용하실 수있습니다.
오랫만에 훌륭한 키트를 조립해보게 되어 나름대로 기뻤습니다. 제품 마무리나 완성도 모두 뛰어나고 강도 역시 풀 스틸이기때문에 콜렉터나 고증파 게이머 모두에게적합하다고 보입니다. 가격은 고가이긴 하나 AK 매니아라면 한번쯤은 추천해보고싶은 제품입니다.
그럼 다음 리뷰로 찾아뵙겠습니다.
