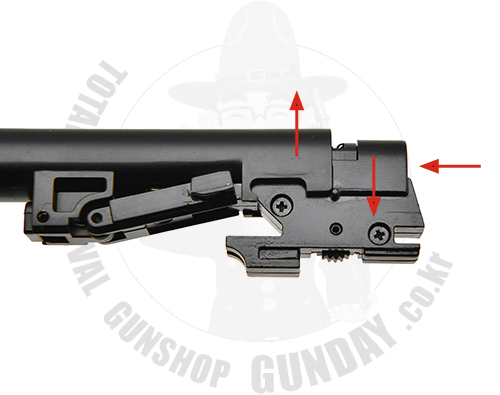

챔버와 아웃바렐은 화사표의 돌기 서로 결합이 되어 있습니다.
|
|
|

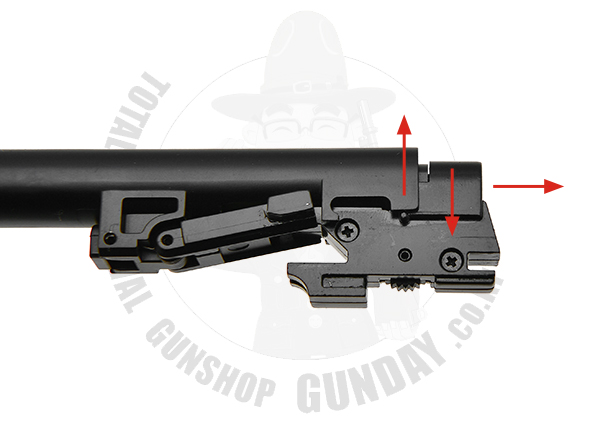

홉업챔버와 아웃바렐의 분리는 화살표의 방향으로 살짝 힘을 주면서 분리를 하면 빠져 나온답니다.
|
|
|

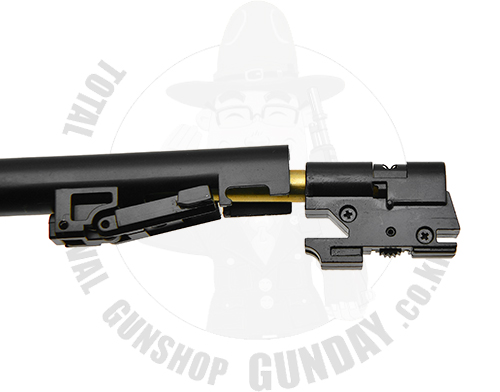

아웃바렐에서 분리되고 있는 모습입니다.
|
|
|

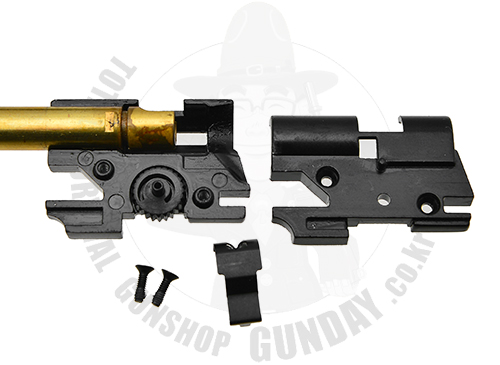

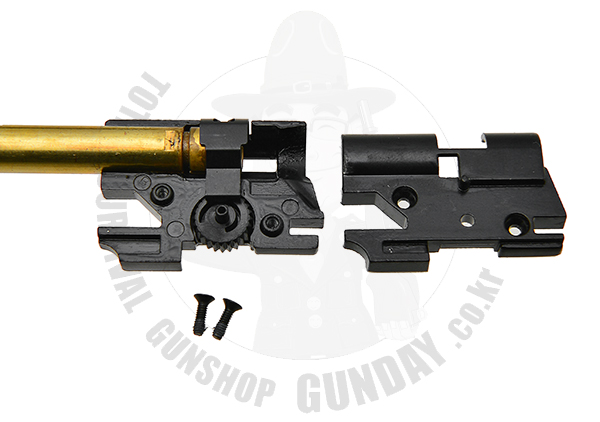

분리된 챔버는 나사 두개를 분리하면 사진과 같이 분해가 됩니다.
|
|
홉업조절 철판을 분리한 모습입니다.
철판의 조립은 아래의 다이얼의 홈에 일치시켜서 다이얼을 돌릴때 아래위로 미세하게 움직일 수 있도록 조립하시면 됩니다.
|
|
|

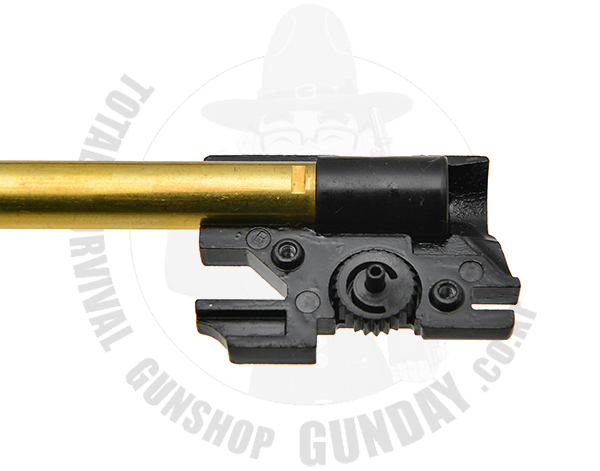

챔버와 이너발렐은 사진처럼 조립이 되며 윗부분의 파인부분에 홉업돌기가 내려가면서 비비탄의 회전량을 조절하여 비비탄이 중력에 의해서 떨어지는 많큼 양력이 발생하도록 하여 비비탄이 일직선으로 날아가도록 조절하는 장치이며 영점조절 장치는 아닙니다.
|
|
|

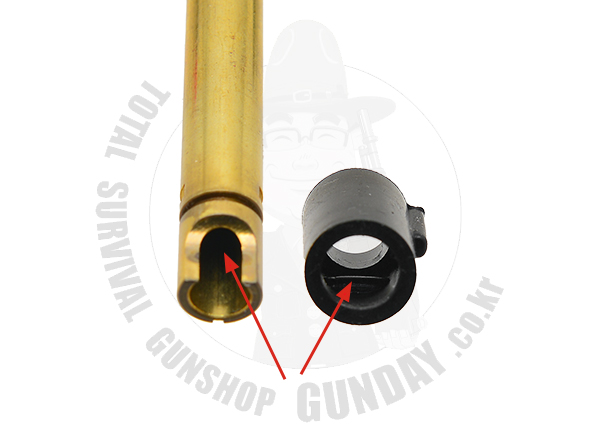

이너바렐과 홉업고무는 조립시 화살표의 요철에 맞춰서 조립을 하도록 가이드가 있으므로 홈에 일치시켜서 조립을 하시면 됩니다.
|
|
|

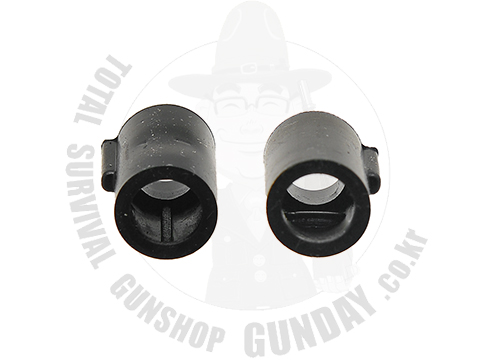

홉업고무의 아래윗쪽의 내부 모습입니다.
|
|
|
홉업고무의 돌기부분은 바렐의 개방된 윗부분에 조립이 되어 비비탄이 날아갈때 역회전이 걸리면서 양력을 발생하도록 해주는 장치입니다.
|
|

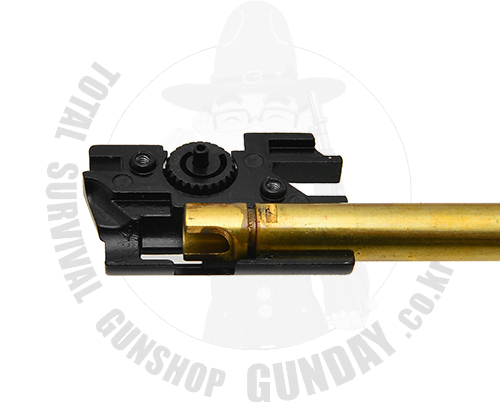

이너발렐에 홉업고무가 장착된 모습이며 화살표의 가이드는 아랫부분에 해당합니다.
|
|
|

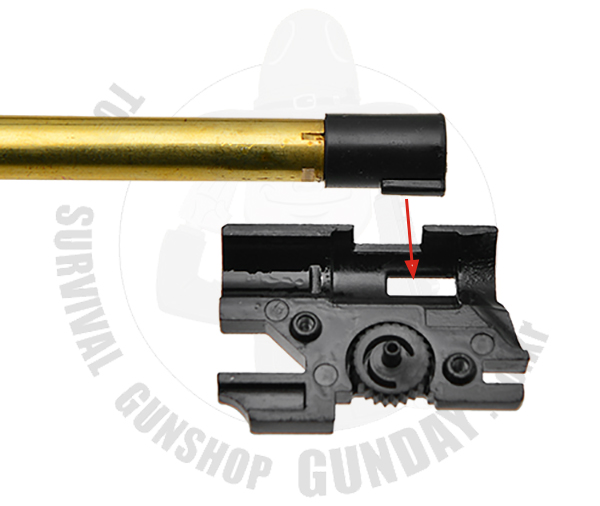

조립시 홉업고무의 돌기 부분은 화살표의 공간으로 조립이 됩니다.
|
|
|
|
|

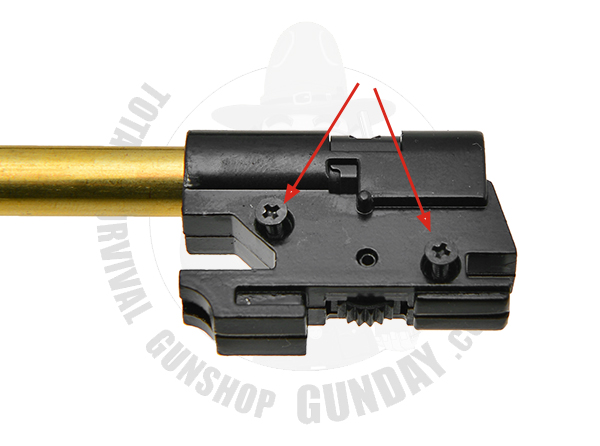

챔버의 반대쪽을 정확히 덮어준다음 나사 두개를 조이면 조립은 완료됩니다.
|
|

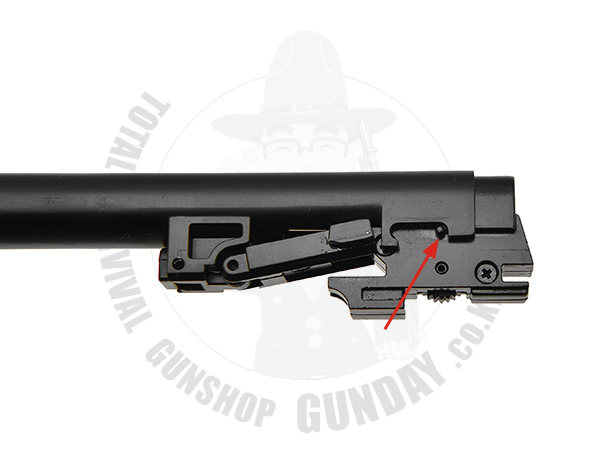

아웃발렝에 조립은 화살표처럼 돌기부분이 아웃벨에 조립이 되도록 살짝 들어주면서 밀어 넣어 주시면 조립이 됩니다.
|
