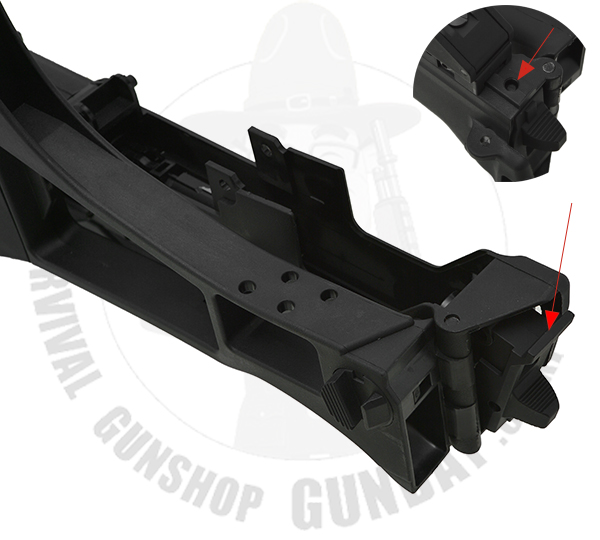

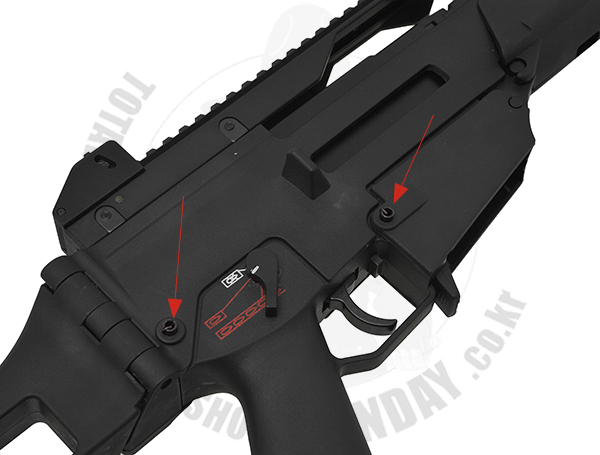

ARMY G36C의 기본 분해는 화살표의 핀두개를 밀어서 분리를 한다음
하부의 탄창삽입부분과 그립부분을 분리합니다.
|
|
볼트 부분의 분리는 윗부분 화살표부분처럼 홈에 고정이 되어 있으므로 아랫부분을 먼저 당겨주면서 뒤로 분리하시면 됩니다.
조립시에는 반대로 조립을 하시면 됩니다.
|
|

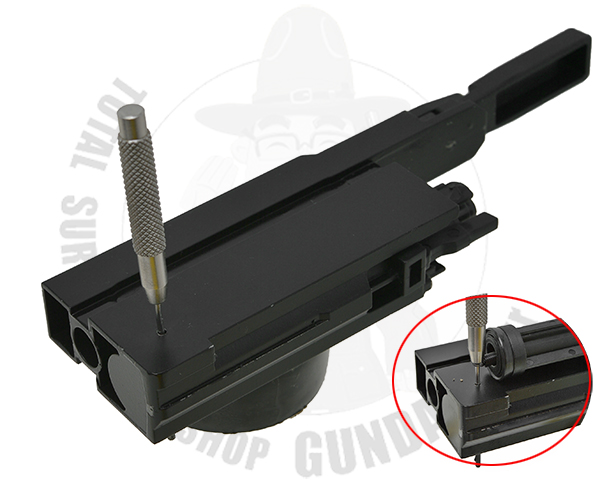

볼트세트에서 노즐을 분리하기 위해서는
사진의 방향에서 핀을 밀어넣어서 반대쪽으로 분리를 합니다.
핀은 완전히 분리하지 않아도 되며 3분의2 정도만 밀어주시면
실린더에 있는 스프링은 분리가 됩니다.
붉은 원의 모양처럼 내부에서 스프링이 핀에 고정이 되어 있는 구조입니다.
주의점은 핀을 밀어서 분리를 하여야 하며 중간에 뺀찌등으로 당겨서 분리를 하게되면 핀이 찝히면서 지름이 크지므로 조립시 꽉끼이는 현상이 발생하므로 절대 찝어서 당겨 분리는 하지 마세요.
|
|

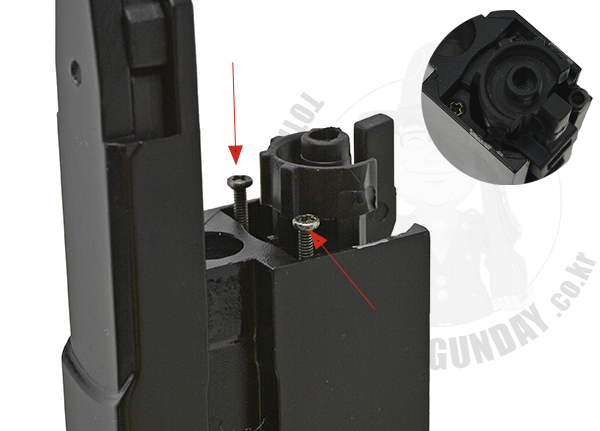

실린더를 앞으로 빼기 위해서는 앞부분에 있는 스토퍼를 분리해야하며

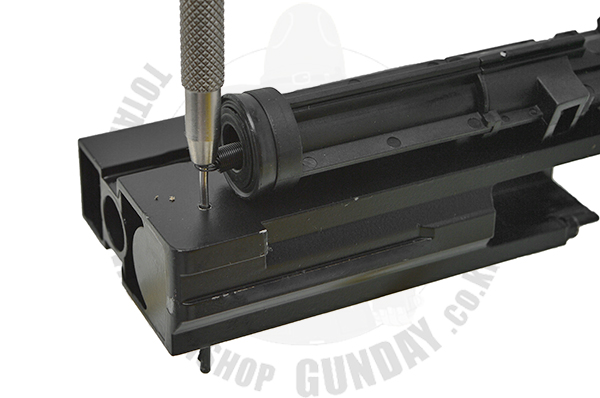

화살표의 나사를 풀어주고 피스톤을 위로 올려주면 프라스틱 스토퍼와 함께 분리가 됩니다. 분리전 나사가 있는 스토퍼의 조립된 모양을 확인해놓으시면 조립시 편리합니다.
|
|
|

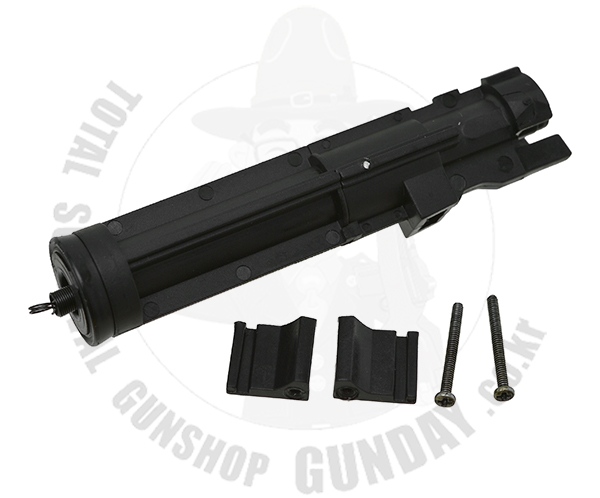

실린더 부분과 스토퍼 부분이 분리된 모습입니다.
|
|
|

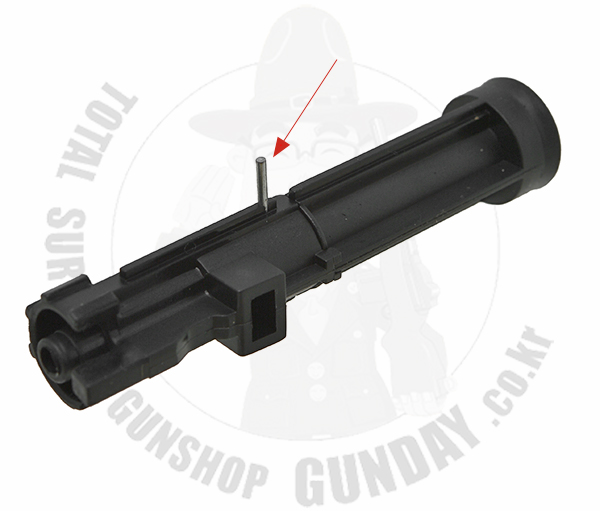

실린더의 내부를 분리하기 위해서는 화살표의 핀을 분리합니다.
|
|
|

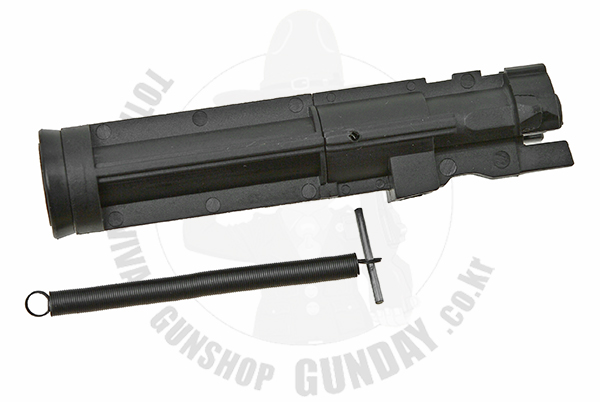

핀을 분리하면 핀에 연결되어 있는 스프링이 분리가 됩니다.
|
|
실린더의 경우는 핀으로 고정이 되어있으며
핀을 분리한다음 중간부분이 분리가 됩니다.

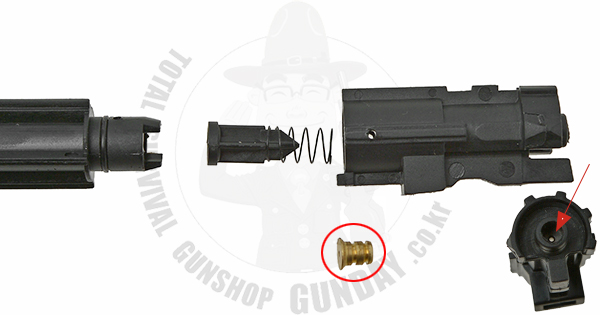

사진의 황동부품이나 프라스틱중 하나가 있으며 가스 분출량을 줄여주는 장치입니다.
황동부품이 없이 프라스틱의 경우는 적당한 지름의 못이나 송곳등을 대어놓고 살짝 때려주면 속으로 떨어져 나가면서 분리가 됩니다.
분리된 프라스틱을 제거해주시고 나머지 부품을 재조립 해주시면 됩니다.
|
|
조립시에는 스프링과 프라스틱(부압밸브)를 앞쪽으로 밀어넣고 이단분리된 실린더를 다시 조립합니다.

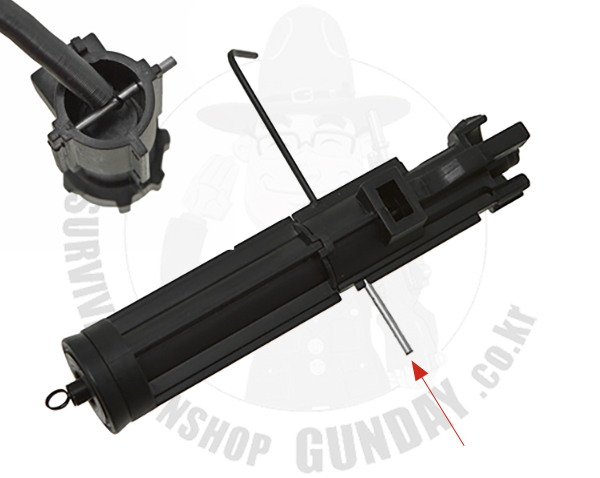

실린더가 결합이 되면 핀을 넣기전에 핀보다 가늘은 철사나 바늘로(사진에서는 육각렌찌로 1.27mm) 임시 조립을 하면서 스프링이 철사에 걸려있는지 스프링을 살짝 당겨보면서 사진처럼 조립이 되도록 해주신후 핀을 밀어넣으면서 반대쪽으로 철사를 밀어내면 스프링 결합은 수월하답니다.
|
|
|
볼트 내부에서 실린더의 스프링과 핀이 연결되는 구조입니다.
|
|
실린더와 블럭을 조립할 순서입니다.
실린더를 속으로 완전히 밀어넣은다음

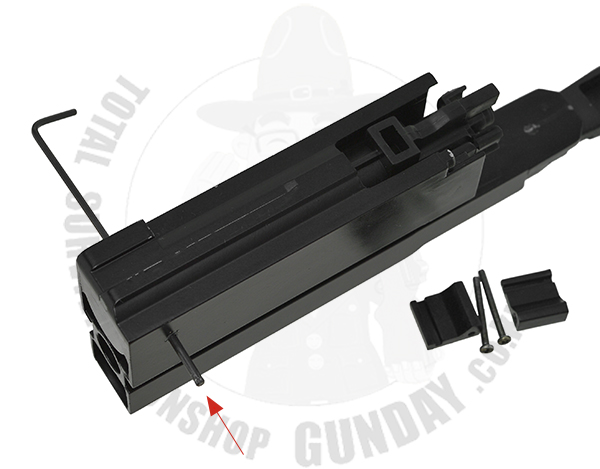

사진처럼 핀보다 가늘은 철사를 먼저 걸어놓은다음
실린더를 조금당겼다 놓아보면서 스프링이 위의 사진처럼 걸렸는지 확인을 하고 핀을 화살표 방향으로 밀어넣어서 조립을 합니다.
|
|
실린더가 볼트에 정확히 조립이 되었다면
다음으로는 실린더 스토퍼를 조립합니다

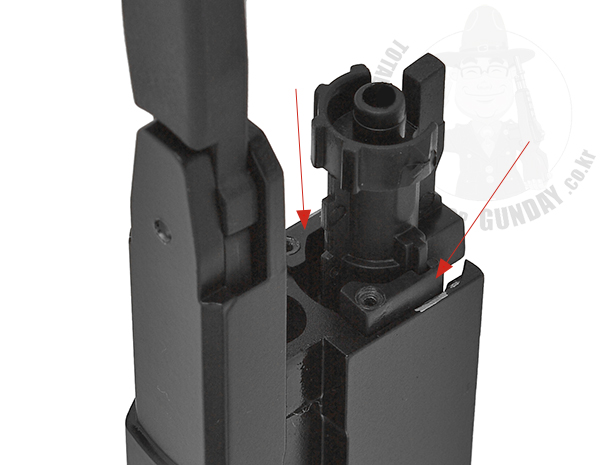

사진처럼 두개의 스토퍼를 조립한다음 속으로 완전히 밀어넣주시고
나사를 체결하면 조립은 완료됩니다.
조립은 분해의 역순입니다.
|
